nec投影仪如何清洗过滤网

各位老师：
我校使用的鸿合投影仪过滤网需要定期维
护（至少一月一次），如果不定期除尘和复
位，投影仪使用寿命将会变短和不正常工作，下面我给大家讲一下怎样除尘和复位。

一、除尘
1、认识过滤网（平常所说的网格）
这就是过滤网
2、一手托住投影仪，一手按住过滤网的横
线处并向下拉，过滤网就拆下来了。

这是拆下来的过
滤网
3、把过滤网上的灰尘拍打干净，然后把过
滤网安装上去即可（注意位置不能装反）。

二、过滤网复位
当我们把过滤网除尘后，有时投影仪还是不能正常工作，会出现如下图片所示:
这是过滤网设置的时间为500小时，超过500小时要重新复位过滤器时间（前提是要彻底清洁过滤网灰尘后）
过滤网复位操作
1、
2、
按这里七下（上方向键）按这颗键一下（菜单键）
（按中间）
按这里两下（左方向键）
3、
4、成功复位后，等三分钟，菜单信息会自动退
出。

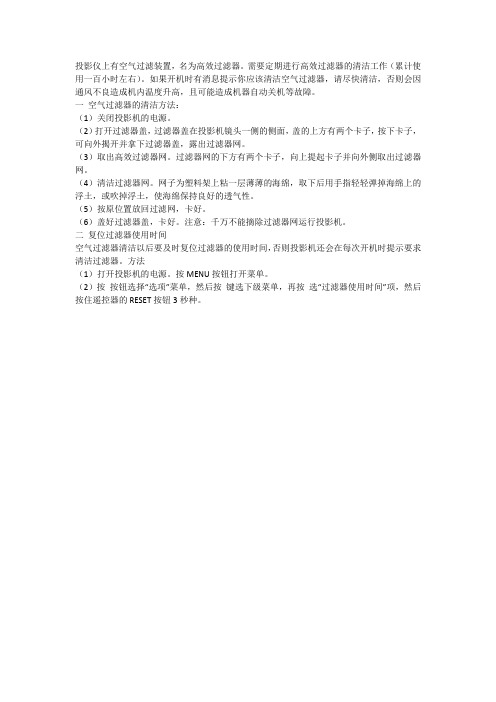

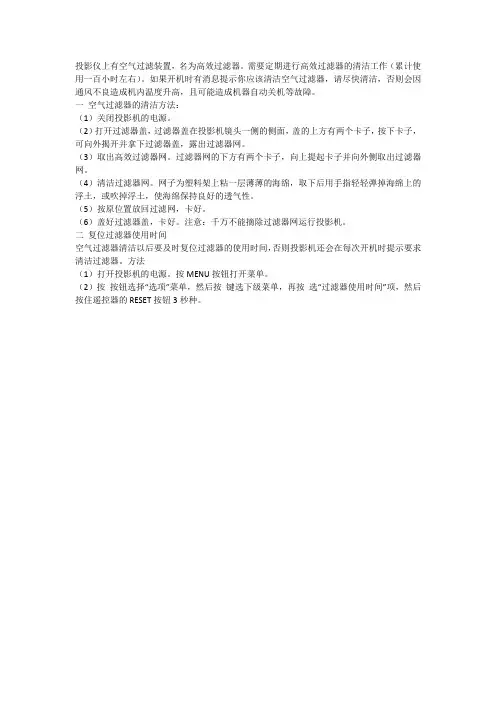

投影仪上有空气过滤装置，名为高效过滤器。

需要定期进行高效过滤器的清洁工作（累计使用一百小时左右）。

如果开机时有消息提示你应该清洁空气过滤器，请尽快清洁，否则会因通风不良造成机内温度升高，且可能造成机器自动关机等故障。

一空气过滤器的清洁方法：
（1）关闭投影机的电源。

（2）打开过滤器盖，过滤器盖在投影机镜头一侧的侧面，盖的上方有两个卡子，按下卡子，可向外揭开并拿下过滤器盖，露出过滤器网。

（3）取出高效过滤器网。

过滤器网的下方有两个卡子，向上提起卡子并向外侧取出过滤器网。

（4）清洁过滤器网。

网子为塑料架上粘一层薄薄的海绵，取下后用手指轻轻弹掉海绵上的浮土，或吹掉浮土，使海绵保持良好的透气性。

（5）按原位置放回过滤网，卡好。

（6）盖好过滤器盖，卡好。

注意：千万不能摘除过滤器网运行投影机。

二复位过滤器使用时间
空气过滤器清洁以后要及时复位过滤器的使用时间，否则投影机还会在每次开机时提示要求清洁过滤器。

方法
（1）打开投影机的电源。

按MENU按钮打开菜单。

（2）按按钮选择“选项”菜单，然后按键选下级菜单，再按选“过滤器使用时间”项，然后按住遥控器的RESET按钮3秒种。

短焦投影仪的维护1、投影仪滤网的维护
（1）投影仪滤网的安装
（2）投影仪滤网的拆除
（3）投影仪滤网的拆除
清洁滤网方式：使用清水清洗滤棉后放臵于阴凉处风干，避免日晒（滤棉可重复使用）。

2、投影仪的清洁
（1）清洁投影仪
清洁投影仪去除灰尘和污垢将有助于确保操作时不出现故障。

1）请至少在更换投影灯之前 30 分钟将其关闭并拔掉投影仪的电源插头，否则可能导致严重烧伤；
2）只能使用湿布进行清洁。

不要让水进入投影仪的通风口；
3）如果在清洁时有少量的水进入了投影仪内部，则请拔掉投影仪的电源并在通风良好的环境中放臵数个小时，然后再使用；
4）如果在清洁时有大量的水进入了投影仪的内部，则应对投影仪进行维修。

（2）清洁镜头
请根据以下步骤清洁投影仪:
1）将少量的光学镜头清洁剂涂在一块干净的软布上（不要将清洁剂直接挤在镜头上）；
2）做圆周运动，轻轻擦拭镜头；
3）不要使用有研磨作用的清洁剂或溶剂；
4）为防止掉色或褪色，请不要让清洁剂飞溅到投影仪的外壳上。

注：光学镜头清洁剂可以在大多数相机商店里买到。

（3）清洁机身
请参照以下说明清洁投影仪的箱体:
1）用一块干净的湿布擦掉灰尘；
2）将布在加了质地温和的清洁剂（如用于清洗餐具的清洁剂）的温水中浸湿，然后擦拭机身；
3）将布上的清洁剂冲洗干净，再次擦拭投影仪；
4）为防止机身掉色或褪色，请勿使用有研磨作用的酒精清洁。

最需要清洁的——投影机镜头
投影机镜头干净与否，将直接影响投影屏幕上 内容的清晰程度，遇到屏幕上出现各种圆圈或斑 点时，多半是投影镜头上的灰尘“惹”的祸。此 时，你应该使用专业镜头纸或其他专业清洁剂来 清除投影机镜头上的灰尘。在灰尘较多的环境里， 频繁使用投影机，应该定期清洁投影机镜头。当 然，最好保持投影机工作环境的清洁。在不用投 影机时，要随时将镜头盖盖上，如果是长时间不
投影机使用一段时间(大约每隔100小时)， 应及时对空气过滤器进行清洁，如果污物不 能清除或空气过滤器受损，需要更换新的空 气过滤器。切不可在移走空气过滤器的状态 下使用投影机。
投影机透镜的清洁应使用镜头纸，切不可用手 触摸或其它东西擦拭。
投影机使用维护保养常识
投影机的机壳在长时间(两年左右)使用后也需 要进行清洁，用软布轻轻擦拭，如果污渍或 尘土不易擦去，可用沾上水或中性洗涤剂的 布擦拭，而后再用干而软的布擦干。
用投影机时，应该将投影机放入专用投影包中。
最需要重视的——电源极性
• 在使用投影机时，人们一般都将目光放在投影机上，从不 注意投影机使用的电源插座。可不要小看这不起眼的“东 东”，它一样能给投影机造成致命伤害。
• 由于投影机对电源标准有严格要求，因此投影机使用的电 源插座必须符合投影机的电压标准值，同时必须要求电源 插座要可靠接地。随意使用电源插座，有可能出现投影功 率无法匹配的现象，容易造成投影灯泡发生炸裂。特别是 电源插座不接地时，带电插拔插头，有可能出现插头打火 现象，容易引发火灾，而且投影机内部的元器件，也很容 易被烧坏。
4、为什么投影机在重新更换了电源 线后可以恢复正常工作呢？
• 答：如果投影机在原先不能工作换了电源线 后能正常工作的话，就说明投影机本身没有 任何问题，问题应该是出在投影机电源线上。 一般来说次品投影机的电源线规格及兼容性 与正品的投影机的电源线规格及兼容性会有 很明显的差别，一旦使用了次品投影机电源 线的话，可能会严重影响到产品使用的稳定 性。

投影机机内清洁方法# 投影机机内清洁方法投影机作为一种常见的多媒体设备，广泛应用于商务会议、学校教学、大型活动等场合。

然而，由于长时间使用或环境因素，投影机内部很容易积灰或污渍，导致图像质量下降或出现故障。

因此，定期进行投影机机内清洁是维护投影机性能和延长使用寿命的必要步骤。

以下是一些常见的投影机机内清洁方法，供大家参考。

## 1. 准备工作在开始投影机机内清洁之前，需做好以下准备工作：- 关闭投影机并断开电源，待投影机完全冷却后再进行清洁操作。

- 根据投影机的使用说明书，了解自己所使用的投影机，以便更好地进行清洁工作。

- 准备好清洁器具，如刷子、吸尘器、纤维布等。

## 2. 清洁投影机滤网投影机滤网的作用是阻止灰尘进入投影机内部，保护内部元件不受灰尘污染。

定期清洁滤网可以防止滤网堵塞，保持投影机正常散热。

具体操作步骤如下：1. 打开投影机，找到滤网位置。

2. 轻轻取下滤网，用刷子或吸尘器清除上面的灰尘和杂质。

3. 用水轻轻冲洗滤网，或用软刷在滤网上擦拭，注意不要用力过大。

4. 待滤网完全干燥后，放回原位。

## 3. 清洁投影机光源投影机的光源是投射图像的核心元件，保持光源的清洁和正常运作非常重要。

清洁光源一般需要专业技能，建议在投影机使用指南的指导下进行。

操作步骤如下：1. 打开投影机光源舱门，将投影机光源取出。

2. 用纤维布擦拭光源上的灰尘和污渍，避免使用有颗粒的布料。

3. 将光源放回原位，并确保舱门完全关闭。

## 4. 清洁投影机镜头投影机镜头的清洁对图像质量起着至关重要的作用。

灰尘或污渍会导致图像模糊或出现色彩不准确的情况。

因此，定期清洁投影机镜头是维持图像清晰度的重要步骤。

操作步骤如下：1. 打开投影机镜头保护盖。

2. 用纤维布轻轻擦拭镜头表面的灰尘和指纹。

3. 如果有较大的污渍，可以使用专用的光学镜头清洁液轻轻擦拭。

4. 确保清洁液完全挥发后，关闭保护盖。

## 5. 保持投影机周围环境清洁除了定期清洁投影机内部，保持投影机周围环境的清洁也是非常重要的。

投影机清洗、除尘操纵流程之杨若古兰创作给须要的朋友们1、拆下投影机概况除尘2、拿下过滤网、投影机拆解内概况除尘3、拆解光箱镜片的清洗（一、物理清洗，二、化学清洗）4、拆解镜头清洗5、机箱内部除尘6、组装还原LCD投影机清洗、除尘图示上面我们就来看看如何拆解清洗投影机解决这些成绩，机器型号分歧的朋友也能够借鉴一下.一、投影机拆解1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网，将机器从头翻正，掀去上壳.2.卸主板，拿走灯泡上的防护罩.将主板四周的接插线革除，然后将液晶板上的旌旗灯号线取下.扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆.卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，革除主板与输入接口板的连接插头，拿下主板.此时机芯曾经流露在面前，其次要构成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等.3.接上去拆下灯泡温度传感器螺丝，取下点灯器高压线.4.轻轻取下三块液晶板上方的空气过滤器.5.拆下光机总成（包含灯泡、光机、镜头、液晶板散热风扇）的固定螺丝，将光机总成从机箱中提出.机壳部分可清晰看出冷却零碎风的流向.不幸的是进风口恰好设计在镜头下方，形成灰尘进入镜头腔，净化镜头. 6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量.将液晶板独立的散热风扇从光机总成上拆上去.卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，革除主板与输入接口板的连接插头，拿下主板.然后就可以拆下液晶板通风盖板，里面也有积尘.液晶板过滤器难以阻隔大量灰尘.拆下固定镜头的4颗螺丝，取下镜头，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的.拆下代表红色的箭头所指的4颗螺丝.留意：代表黄色的箭头所指部分是四块黑塑料片，其上面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作必定要轻，千万不要将粘住的镜片带出摔坏或弄破.打开后的光箱，有浩繁的镜片，各反射镜、分光镜、偏振镜、凸透镜分歧程度地感染了灰尘，液晶板上也有灰尘沉积.根据经验估计，清洗这部分后，光通量大约可改善1/4～1/3.A~E为五片反射镜（其中A、B是分光镜），1~5为五片凸透镜，6~8为偏振镜，9~11为改善光平行特性的组合透镜组.二、光箱镜片的清洗先筹办一些工具和材料：橡胶吹气球、脱脂棉、镊子、尖嘴钳、螺丝刀、钢丝钩、镜头纸、无水酒精及盛酒精用的容器.因为多数镜片安装有反正之分，清洗前必定要记准本来的安装方式，拆一片洗一片，洗完装回去，再拆另一片.光箱中编号为C、D、E的镜片有弹簧片顶着，拆卸时必定要当心，千万不要扳坏，可先将弹簧片抽出，再轻轻地将镜片取下，这三块镜片都是概况镀有反射层，不要装反.编号为1～5的凸透镜可用钢丝钩轻轻提出.编号为6、7、8的单色偏振镜贴膜面必定要靠着液晶板.清洗镜片时先用脱脂棉蘸些纯酒精（99.7%），先将镜面擦一遍，趁酒精还没完整挥发马上用镜头纸将镜面擦亮，对光看看，尽量不要有污渍，最初用吹气球吹去留在镜面上的纤维丝.洗好的镜片放在镜头纸上，用镜头纸包着放回原处.液晶板若净化严重，清洗可用医用棉签，蘸些纯酒精，从液晶板散热缝隙伸入，轻轻擦试.若不严重，只须用吹气球吹一下即可.一、清洗镜头镜头结构复杂，拆分难度较大，上面将逐个展现拆分过程.首先为镜身作简单除尘，剥下缩放环上的锯齿橡胶圈.卸下固定缩放环的五只螺钉，将缩放环推向一边，剥除调焦环上的锯齿橡胶圈，拆下调焦环上的固定螺钉，顺次将调焦环、缩放环、缩放环锯齿橡胶圈取出.将调焦镜筒的限位片拆下，旋下调焦镜筒.留意：调焦镜的螺纹上涂有润滑脂.旋下调焦镜筒后，可见到主镜筒中的镜片上有一层较厚的灰尘.另外因为调焦镜筒螺纹上的润滑脂高温融化，形成镜片被油脂浸润，呈毛玻璃状.拆下全部九个滑轨轴承，取下铝合金缩放导轨筒后，可看到主镜筒上开的槽，当铝合金缩放导轨筒动弹时，将动弹力传给九个滑轨轴承，九个滑轨轴承推动内部三组活动镜片沿主镜筒的开槽作轴向活动.在拆下九个滑轨轴承后，内部三套活动镜片均会零落，当心从镜筒前端将两组活动镜片倒出.最困难的莫过于卸开镜头尾部的金属圈盖，此处已用胶封死.镜筒内有净化的两组镜片没法从前端倒出，只能将圈盖卸开.在镜头盖中注满纯酒精，将镜头尾端圈盖泡在里面，数小时后溶开封胶.拧开尾圈盖，取下一只凸透镜片，接着是一个圈形镜片支架，及另一个凸透镜.从镜筒尾端取出两个镜片组件.各镜面的清洗方法与光箱镜片的清洗方法类似，概不赘述.清洗后镜面.图中右边为从镜头前端装入的三只组件，左面四个组件及尾圈盖由后部装入.上面将看到镜头的重装步调：先从镜筒尾端装入一个固定镜片组件，及一个活动镜片组件，留意组件的凸面都朝上.安装两个镜片组件的固定螺丝及滑轨轴承.用镜头纸托住透镜从镜筒尾端装入，镜片的凸起面朝上.将镜筒立起来，安装镜片支架.安装最尾端的镜片，图示的透镜平面朝上凸起面朝下.然后旋上镜头的尾圈盖.将镜头前面装入的两个镜片组件叠起来，将镜筒反过来从前端送进去.拆下先前从镜筒尾端装入的活动镜片组件的三个滑轨轴承.套入缩放导轨筒，细心将所有滑轨轴承上好.将镜筒立起来，确定好聚焦镜筒锁片的地位，从准确的角度旋入聚焦镜筒，然后上好锁片.接着按顺序装好聚焦镜筒调焦环，缩放调节环并套入锯齿橡胶圈.在镜头缩放环外包上几层无纺布，用胶带固定，防止清洗后再次净化.实践证实这是一个简单无效的做法，若厂家在出厂时如许处理，防尘后果将会好很多.将做了防尘处理的镜头装回光机总成的照片，镜头清洗完成.此刻装回灯泡，安上液晶板散热风扇，将光机总成装回机箱.二、机箱内部除尘这部分工作较易，但也是必须的.主板的反面，灰尘如没有去除，赶上阴天下雨，谁也不克不及包管不出成绩.电源风扇带给高压点灯器的“礼物”，贴片元件尽被灰尘盖住，几个大型元件上铺满厚厚的灰尘，看来高适应性的投影机防尘零碎确有开发的须要.用上期清洗光箱部分的方法即可完成机箱内部的除尘工作.三、最初的组装工作插好主板与接口板的连线.然后将三根液晶板旌旗灯号电缆从电路板槽孔中穿过，拔出插座并用锁片固定好.将各种旌旗灯号线接插件插在响应的主板插座上.上好VGA口上的四只六方螺丝，将主板的三只固定螺丝上好.然后安装好灯泡的防热隔罩.扣上投影机上盖，反过来上好六颗螺丝，盖上过滤网，一切OK了！经清洗后，投影机的亮度几乎达到刚购买时的水平.但大家在操纵中必定要留意，万一打破一片镜片，就可能导致整台机器报废！全部操纵中，在装回机器的时候，必定要严酷按拆装顺序的反顺序回装，并留意力度，防止发生损坏！。

投影机保养护理除尘
除尘是投影机必不可少的维护工作，对液晶投影机来讲尤为重要。

由于投影机LCD板充分散热一般都有专门的风扇以每分钟几十升空气的流量对其进行风冷，高速气流经过滤尘网后还有可能夹带微小尘粒，它们相互磨擦产生静电而吸附于系统中，这将对投影画面产生影响。

因此，在投影机使用环境中防尘非常重要，一定要严禁吸烟，因烟尘微粒更容易吸附在光学系统中。

要经常清洗进风口处的滤尘网，每月至少清洗一次。

任何时候，务必确保通风过滤器妥善盖好，每使用50小时对投影机通风过滤器进行清理，清理步骤如下：
1.拔掉电源线
2.卸下通风过滤器盖
3.清洁过滤器(可使用吸尘器清理过滤器尘土)
4.将滤尘网用清水洗净晾干后放回
5.将通风过滤器后盖妥善盖好
除尘的过程其实并不麻烦，只是其无法做到一劳永逸，所以您要有耐心定期进行，切不可存在侥幸心理，要知道，空气中的灰尘是永远存在且无孔不入的。

一般保养项目
说明及步骤标准
机身外壳除尘修复
专业塑料清洁剂或无水酒精
过滤网清洁保养
无尘布或吹气球进行清理
进风口清洁
重点除尘大型风机
灯泡清洁维护
液晶板清洁保养
电路板主板除尘维护
光学镜头除尘保养
D/A转换接收板除尘
液晶片偏光片分光镜
透镜、棱镜电阻器、电容器、电感器清洁除尘
防静电软毛刷、吹风机、
二极管、三极管
MOS绝缘场效应管
芯片焊接阵脚清洁。

投影机清洗、除尘操作流程给需要的朋友们1、拆下投影机表面除尘2、拿下过滤网、投影机拆解内表面除尘3、拆解光箱镜片的清洗（一、物理清洗，二、化学清洗）4、拆解镜头清洗5、机箱内部除尘6、组装还原LCD投影机清洗、除尘图示下面我们就来看看如何拆解清洗投影机解决这些问题，机器型号不同的朋友也可以借鉴一下。

一、投影机拆解1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网，将机器重新翻正，掀去上壳。

2.卸主板，拿走灯泡上的防护罩。

将主板四周的接插线拔除，然后将液晶板上的信号线取下。

扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。

卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。

此时机芯已经暴露在面前，其主要组成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等。

3.接下来拆下灯泡温度传感器螺丝，取下点灯器高压线。

4.轻轻取下三块液晶板上方的空气过滤器。

5.拆下光机总成（包括灯泡、光机、镜头、液晶板散热风扇）的固定螺丝，将光机总成从机箱中提出。

机壳部分可清晰看出冷却系统风的流向。

不幸的是进风口恰好设计在镜头下方，造成灰尘进入镜头腔，污染镜头。

6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量。

将液晶板独立的散热风扇从光机总成上拆下来。

卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。

然后就可以拆下液晶板通风盖板，里面也有积尘。

液晶板过滤器难以阻隔大量灰尘。

拆下固定镜头的4颗螺丝，取下镜头，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的。

拆下代表红色的箭头所指的4颗螺丝。

注意：代表黄色的箭头所指部分是四块黑塑料片，其下面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作一定要轻，千万不要将粘住的镜片带出摔坏或弄破。

因为3LCD投影机光机结构比较特殊，灯泡仓是和光机为一体组成 ，所以在拆下主板前，是不能拆下投影机灯泡仓的。在拆掉主板固定 螺丝之前，要注意将链接主板的电线拆除，在主板中央位置有3个数 据传输排线，这3条排线是用来与光机LCD系统相连接，所以也需要 将其拆下，以免取下主板时将LCD系统损坏。

在使用无尘布擦拭镜头的时候，主要一定要按照单方向擦拭，切忌 不要来回擦拭或转圈擦拭，以免造成镜头镀膜的硬伤。如果没有专 用的无尘布，大家也可选择擦拭镜头用的麂皮或镜头纸，在擦洗时 ，注意不要用力挤压镜头表面，因为镜头表面覆盖有一层易受损的 涂层，很容易因为用力清洁而被擦去。如果镜头上有顽固一些的污 渍，例如指痕、油脂等，就需要清洗液来进行清洁了。关于是否采 用镜头清洗液清洁镜头的争论很多，有些劣质的杂牌清洗液也确实 会对镜头造成损伤，所以我们建议如果单纯使用麂皮等工具可以清 洗掉镜头上的顽固污渍，那么就可以不必使用清洗液，万不得已使 用时也一定要注意使用的量不宜过多。
主板背面灰尘主要是集中在各枚芯片针脚处和主板电容针脚处，这是 因为投影机在工作时芯片会产生较大电流通过，所产生的电磁会将灰 尘吸附在芯片的针脚附近。

主板正面的扬声器和各种输入输出接口处，因其结构复杂而且是电 子信号交换位置，所以往往是投影机内部灰尘堆积最厉害的地方，而 且很难清理干净。投影机维修工程师建议使用大功率的空气压缩机对 此处进行彻底清理。

1、LCD散热系统
2、灯泡散热系统

取下光机系统之后，首先将LCD系统取下，然后将灯泡取下，这样就 可以对光机外表进行除尘。需要注意的是，在投影机灯仓和LCD系统 仓连接部分还有一个滤光模块，所以用户不要使用液态清洁剂对光机 系统进行除尘，可以使用空气压缩机对表面光机系统表面进行吹拂， 内部使用空气球和棉签进行清洁。

液晶投影机清洗标准流程细则1、 登记投影机相关信息：客户单位、安装位置、品牌型号、机身码、外观有无缺陷；2、 开机检测投影机基本状况：亮度、各种信号切换、灯泡使用时间、图像状况等，并做好记录；3、 拆卸灯泡，将灯泡放在安全位置；4、 拆卸滤网，先将滤网表面粉尘清理干净，然后将滤网放置在有清洗剂的容器中浸泡，严禁在水龙头旁直接用水冲洗滤网；先浸泡15分钟后，然后在清水中漂洗5分钟后，晾干备用；5、 拆卸投影机外盖，螺丝分类存放于盒子里，并标明机型；取外盖时要注意检查外盖与主板是否有连接线，防止损坏连接线；拆卸外壳时严禁硬撬、乱撬；6、 将主板上的插头、插座做好标记；7、 拆卸液晶板排线时，取下排线后，排线座的卡子要及时复位，以免卡子脱落、遗失或损坏；8、 拆卸主板后，应将主板后放在安全位置；9、 拆卸液晶组件和光学通道：拆卸液晶组件时严禁拖拽液晶排线，以防损坏排线，拆下后分别放置在容器中，浸泡20分钟左右，然后再放置清水中漂洗10分钟，最后用吹风微风档吹干（操作中注意有的偏光片是不能触碰的）；10、 将投影机机箱内部用气泵清理干净；11、 组装投影机：注意检查螺丝数量是否与拆机前一致，如有出入，应及时查找原因，防止螺丝遗落在机箱内损坏机器；12、 复查机器组装情况，确认无误后才能通电测试；13、 通电测试检查内容包括：机器运转噪音、有无异味；信号切换、按键操作是否灵敏可靠、镜头转动是否灵活可靠、聚焦是否准确一致，然后输入测试信号检查图像色彩是否正常；输入字体信号检查液晶重合是否良好；再输入纯白信号检查图像有无色斑，如有异常，必须返工处理；14、 机器正常后，测量亮度值，做好记录；15、 清洁机器外观，贴上封条、维修维护人员签字，入库或交还客户；16、 出现异常的设备严禁出库。

投影机除尘步骤三：灯泡
注：首选用高压气泵将角落的飞尘清理掉，注意控制气泵风速。然后用干净 棉布蘸取95%的医用酒精溶液来擦拭灯泡表面，直至酒精完全挥发才能装机。
投影机除尘步骤四：镜头
注：一定要翻转镜头从底部用高压气泵将角落的飞尘清理掉，且除尘过程中 镜头一定平衡放置，切勿用气泵直接吹排线，以免风速过大把排线吹断。
注：此步骤一定要轻拿轻放，平行挪动镜头，且不能碰到三色平 面镜，总共4个螺丝。
投影机拆卸步骤10：光阀
2个螺丝
2个螺丝
双手平行拉出光阀， 切勿用力折压光阀
注：此步骤一定要轻拿轻放，不能弯曲光阀，总共4个螺丝。
过滤网 液晶板
投影机拆卸步骤11：整体展示
灯泡 光阀
镜头
机身
机壳
投影机除尘步骤一：过滤网
投影机清洁作业指导书 -除尘步骤分解
(以NEC投影机为例)
2013年5月
提纲
除尘工具展示 投影机拆卸步骤 投影机除尘步骤 投影机组装步骤
目标达成工具展情示 况分析
普通工具:螺丝刀，夹子，毛刷，尖嘴钳，螺丝盒,剪刀等。
工具展示
专业工具:高压除尘气泵，超声波清洗器
投影机拆卸步骤1：过滤网
用双手同时轻轻扣动此处来卸下过滤网
投影机拆卸步骤5：排线
拆卸小排线只需轻轻拉动排线
拆卸大排线需要双手轻轻扣动卡槽
投影机拆卸步骤6：排线
拆卸中心排线需要要搬开黑色压条，才能拔出排线 注：此步骤不需要工具螺丝刀，主板周围有12根排线，中 心有3根排线，拆卸时注意不要过度用力，以免使排线折断。
投影机拆卸步骤7：主板
1个螺丝
3个螺丝
2个螺丝
投影机拆卸步骤8：主板
此步骤要用双手轻轻搬动主板对角，如果 不能移开主板，须检查排线和螺丝是否拆 卸完成，请勿用力搬动主板，以免损害主 板或排线。

• 切勿让纸夹和纸屑等异物掉入投影机内。切勿试图找回可能掉入投影机内的任何物品。切 勿将铁丝或者螺丝起子等金属物体插入投影机内。若发现有物体掉入投影机内部, 须立即 断开电源, 然后委托有维修资格的维修服务人员取出物体。
• 切勿在投影机上面放置任何物体。 • 雷雨天不要触摸电源插头。此举可能引起电击或者火灾。 • 投影机规定操作电源为 200–240 伏特 50/60 赫兹交流电。在使用投影机之前, 须确认所用
注意
调整俯仰脚的过程中切勿触摸排气口，因 为投影机启动和关闭后可能很热。
2. 向上推并抓住位于投影机前方的可调节性俯 仰脚调节杆，便可使可调节性俯仰脚伸出。
3. 将投影机的前端慢慢放低直到所需高度。 4. 然后将可调节性俯仰脚调节杆松开便可固定
可调节性俯仰脚的位置。 俯仰脚高度可调整范围是 40 毫米。 投影机前端的高低调整角度大约为 10 度 (最大)。
更换灯泡 • 为了确保您的安全和正常使用，请使用指定原装灯泡。 • 请完全依照第 16 页所提供的指示来更换灯泡。 • 当出现 [灯已达到使用寿命极限, 请更换灯泡和过滤网。] 字样时, 请务必更换灯泡和过滤
网。若在灯泡达到使用寿命极限之后仍继续使用, 灯泡可能会碎裂, 玻璃片会散落在灯架 之内。切勿触摸这些碎片, 以免造成伤害。 此种情况发生时, 请联系您的经销商来更换灯泡。
警告：为了防止火灾或者电击，应避免投影机淋雨或者暴露在潮湿之处。 除非管脚被完全插入，否则投影机的插头不能用在延长线电源插座或其它插座上。
注意 切勿长时间显示静止影像。 此举会令这些静止影像暂时残留在 LCD 液晶面板表面。 此种情况发生时，可通过继续使用投影机的方法来解决。前面的影像造成的静 像背景会即时消失。
电源是否符合本投影机要求。 • 切勿在投影机启动状态下窥视镜头。此举会导致眼睛严重受伤。

NEC投影机VT695+拆机清理单位一台NEC 型号VT695+投影机由于使用时间过长，近期投影亮度极低，光线暗的情况下投影也很模糊，返售后更换灯泡过于麻烦，收费也高（关键是日企），于是网上购买灯泡，自己动手更换，更换灯泡很简单，拆开下面一个小盖，卸掉两颗螺丝，就灯泡取下，新灯按上即可（新灯泡需带灯架购买，不带灯架还需要自己拆卸灯架，比较麻烦），安装完毕联机使用，亮度上去了，但是图像依然很模糊，甚至比没有更换灯泡时还模糊。

分析一下原因，由于投影机的使用环境过于恶劣，周围尘土过多，应该是光路尘土过多的缘故，没有办法只有动手清理尘土，从网上找了很久，没有找到投影机维修或者清理的资料，给NEC400打电话询问，居然说电话问询也要收费，太TMD缺德了，问及他如何收费时，支吾，叫我反他们售后。

闲话少叙了，凭经验自己动手吧，既然这类资料网上极少，我每拆一步都照好照片，一一记录下来，希望能给大家以帮助：1、如图一，拆掉红色标注的5颗螺丝，蓝色ABC三点为拆卸灯泡盖板，按住A处向BC方向用力，稍拉出后，BC两点要手指按一下再继续向外拉，BC为两个卡扣，不按一下拉布出来的。

图一2 、如图二，拆掉红色标注的两颗螺丝，蓝色AB两处为拉手，拉出灯架（灯泡就在架上），黄色标注的为灯泡盖板的两个卡扣处。

3、如图三，拆掉接口面的S端子接口处的两颗螺丝，红色标注处。

图三4、拆掉如上螺丝就可以从投影机前面（有镜头面）慢慢向上搬，拆掉投影机上盖了，显示如图四。

下一步，先拆掉红色箭头标注的1234四颗螺丝，期中4在1的几乎正下方，不容易看到，需要注意。

再拆掉蓝色箭头标注的567三颗螺丝，期中6在机器后面从这个图片看不到，蓝色箭头标注了大概位置。

黄色标注的AB两处是主板连接线的接口端，期中A处的需要全部拔下，B处则不需要拔下就行的，掀开主板时注意一下连线就行了，没有必要取下。

红色圆圈标注的123是3个很重要的接口，一会儿会有特写，图上接口我已经拆开，把黑色的小板轻轻搬起，排线慢慢拉出，这里一定要细致，否则麻烦就大了。

NEC GT6000+更换或清洁滤色片更换滤色片：1 应同时更换左右两块滤色片。

2 更换滤色片前，先把投影机机身的灰尘彻底清除。

3 投影机由高度精密的部件所组成，在更换滤色片时，要小心避免灰尘进入机身中。

4 不可用水清洗滤色片，水会破坏滤色片上的薄膜。

5 要正确装回滤色片罩，否则可能引致投影机失灵。

事前准备：更换滤色片前先更换灯泡。

1. 按着栓掣，然后把滤色片罩拉出。

（左右两块滤色片均须同时更换）。

2. 同时更换左右两块滤色片。

1）取出滤色片，清洁滤色片罩。

2）把新滤色片以正确方向放在滤色片罩上。

3. 重新装回滤色片罩。

（左右两块必须同时装回）4. 重新插上电源线，开启投影机。

5. 重设滤色片使用时间至零。

在菜单中选择〔投影机选项〕→〔设置〕→〔页5〕→〔清除滤波器用途〕→〔确认〕。

再按enter 键。

空气过滤海绵能预防灰尘进入投影机机身内，应每使用100 小时即清洁一次（在灰尘严重的环境中应更频密）。

若过滤海绵积聚过多灰尘或阻塞，投影机可能会出现过热情况。

1 关掉投影机，等待90 秒（若使用长寿灯泡gt60lps，需要2 分钟）。

在更换滤色片前先关掉主电源和拔去电源线。

2 不可在未装滤色片情况下尝试使用投影机。

3 若滤色片罩未正确装上，投影机不能激活。

清洁滤色片：按着栓掣，并把滤色片拉出，用吸尘器清洁滤色片。

每当投影机使用超过168 小时，在开启投影机时，「请清洁滤色片」信息即会显示。

若此信息显示，应清洁滤色片。

1 可利用菜单上的「信息」选项控制是否显示此信息，参照8-14 页。

2 在清洁滤色片，并把滤色片使用时间重设至零后，此信息将不再显示。

重设滤色片使用时间，参照8-17 页。

NEC GT6000+。

恭喜您购买本投影机................................................................................................. 2 供您享用的产品性能： ............................................................................................. 2 关于该用户手册........................................................................................................ 3 ᕣ 投影机各部位名称.......................................................................................................... 4 正面/ 顶部................................................................................................................. 4 背面.......................................................................................................................... 4 顶部性能................................................................................................................... 5 终端面板的性能........................................................................................................ 6 ᕤ 遥控器各部位的名称 ...................................................................................................... 7 安装电池................................................................................................................... 8 遥控器操作注意事项................................................................................................. 8 无线遥控器的操作范围 ............................................................................................. 8

滤网清扫措施引言在许多行业中，滤网是一种重要的设备，用于捕捉或过滤物质，确保其他设备或系统的正常运行。

然而，随着时间的推移，滤网会积累各种杂质，从而降低其过滤效率并增加维护工作量。

因此，定期清扫滤网成为了非常必要的一项任务。

本文将介绍一些滤网清扫的常见措施和方法，以帮助用户有效地清洁滤网。

滤网清扫措施1. 手动清理手动清理是一种简单常用的滤网清扫措施，通常适用于较小的滤网或污染较轻的情况。

具体步骤如下： - 将滤网从设备中取出，放置在清洁的工作台上。

- 使用软毛刷或抹布轻轻清扫滤网的表面，以去除粉尘、纤维或其他杂质。

注意不要使用金属刷等可能损坏滤网的工具。

- 如果滤网上有较顽固的沉积物，可以使用柔软的刷子或棉签蘸取清洁剂轻轻擦拭，然后用清水冲洗。

- 清洗完毕后，将滤网晾干或用吹风机低温吹干，并确保完全干燥后再放回设备中使用。

2. 水冲洗水冲洗是清洗大型或较沉积物较严重的滤网常用的方法。

步骤如下： - 将滤网从设备中取出，并用软毛刷先刷掉较多的杂质。

- 准备一个大水槽或容器，将滤网放入其中。

- 使用温水或清洁剂浸泡滤网一段时间，以软化附着在滤网上的沉积物。

- 使用高压水枪或水龙头的高压水流，将滤网进行冲洗，使沉积物随水流冲刷掉。

注意控制水压，避免对滤网造成损坏。

- 冲洗完毕后，将滤网晾干或用吹风机低温吹干，确保完全干燥后再放回设备中使用。

3. 气体吹扫气体吹扫是一种非接触式的滤网清扫方法，适用于对滤网要求较高且不希望使用水清洗的情况。

具体步骤如下： - 将滤网从设备中取出，并用软毛刷先刷掉较多的杂质。

- 准备一台气体吹扫设备（如压缩空气机，喷气罐等），连接到滤网所在设备的出气口。

- 打开气源，并使用气体吹扫设备对滤网进行吹扫，使附着在滤网上的杂质被气流吹走。

注意调整气流的压力和角度，避免对滤网造成损坏。

- 吹扫完毕后，将滤网晾干或用吹风机低温吹干，确保完全干燥后再放回设备中使用。

清理通风过滤器
--- 投影机保养的重要环节
文：傅强投影机属于高端产品，价格昂贵，为了延长其使用寿命，更好地服务于教学工作，定期的维护和保养是必不可少的。

清理通风过滤器就是其中的一项重要工作。

本文就结合我校日立牌2020型号投影机（其他型号投影机也基本一致）来介绍一下如何清理通风过滤器。

投影机的机壳边上都有一个开槽或开口，这就是为投影机通风而设计的，空气入口处都有一个空气过滤器，投影机工作时，用于过滤灰尘和污染物。

投影机使用较长时间后，过滤器上、开槽缝隙会积聚尘埃，阻挡了通风口，使投影机不能够很好的散热，而投影机在使用过程中会产生极高的温度，温度过高不仅对机身镜头有损伤，更容易引起灯炮老化，产生一个恶性循环，进而增加使用成本，所以定期清理通风过滤器是非常有必要的。

通风过滤器的清理比较简单，只需要配备一把细软的毛刷，首先将投影机机身的通风过滤器取下，然后用毛刷清扫一下过滤器的海棉网，拍打一下，将黏附在上面的灰尘清理干净装上即可。

需要注意的是，一般投影机都带有报警功能，当开机时弹出过滤器清洗字样的画面时，说明投影机使用时间到达清洗过滤器的时间了，必须清洗过滤器了。

当我们清理好过滤器后，此画面将会仍然弹出，必须用遥控器或在机身上选择过滤器使用时间，再选择RESET复位键，以消除该画面。

清理通风过滤器对用于吊定的投影机保养尤其重要，工程安装以及后来的用户使用时，要特别注意防尘。
