水落埕农牧业科技示范旅游观光生态园生活用水净化软化处理方案该项目取水水源属于山泉水类,经检测,PH值;COD;BOD;氨氮;悬浮物;总磷;石油类等指标均达到或接近生活饮用水标准;粪大肠杆菌超标。
该水处理项目运行出水后,主要用于生活用水(不含饮用水)和供热用水。
确定处理能力10m3/H。
一,项目系统工艺说明本方案是专为水落埕农牧业科技示范旅游观光生态园生活用水而设计。
所涉及的工艺流程是根据项目的实际要求,并且结合了我公司水处理丰富的设计及实践经验。
以期能够满足需方的要求,达到深度净化,消毒,软化,缓蚀的效果;并能够长期安全稳定可靠地运行!1.系统流程:原水--石英砂过滤--活性炭过滤---树脂软化---硅磷晶缓蚀--消毒加药--超滤---纳滤---清水箱2.辅助系统说明:如流程所视该系统由石英砂过滤器,活性炭过滤器,全自动软化器,硅磷晶加药装置,消毒加药箱,超滤过滤器,NF过滤系统和一个设计20吨的中水蓄水箱组成。
石英砂过滤器,学名浅层介质过滤器,它是利用石英砂作为过滤介质,在一定的压力下,把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤,有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等,最终达到降低水浊度、净化水质效果的一种高效过滤设备。
活性炭过滤器.该活性碳吸附过滤器缸体采用水力模拟长径设计,并采用粒径合理,比表面积大于 1000㎡/g 的高效活性碳,使其既有上层特效过滤又有下层高效吸附等功能,大大提高产水净化程度和碳的使用寿命。
经活性碳吸附过滤器处理后水质余氯含量:≤0.1PPM。
吸附水体中异味、有机物、胶体、铁及余氯等性能卓著;对于降低水体的浊度、色度,净化水质,减少对后续系统的污染等都有很好的作用。
3.全自动软化器:用于去除水中钙、镁离子,制取软化水的离子交换器称为软化器。
从结构上讲,软化器与用于制取除盐水的阳、阴离子交换器没有很大的区别,只是在阳离子交换器(包括氢离子软化器)、阴离子交换器的内表面衬有良好的防酸、碱腐蚀的衬胶层。
水处理的图解与实施步骤概览水处理是指对水进行物理、化学或生物学的处理,以使其达到特定的用途或标准。
水处理的过程包括水的采集、净化、消毒、储存和分配等环节。
本文将通过图解的方式介绍水处理的基本步骤和流程。
步骤一:水的采集水的采集是水处理的第一步,采集到的水源可以是自来水、井水、河水或湖水等。
以下是水的采集步骤:1.定位合适的水源:选择水源时需要考虑水质、可持续性和方便性等因素。
2.管道连接:将水源与处理设备连接,确保水源的顺利进入处理系统。
3.进行初步过滤:通过使用滤网或纱布等材料,去除水中的大颗粒杂质。
步骤二:水的净化水的净化是指去除水中的杂质、悬浮物、溶解物和微生物等,使水变得清澈、透明和安全饮用。
以下是水的净化步骤:1.澄清:通过沉淀、过滤或沉淀过滤等方式去除水中的悬浮物和杂质。
2.活性炭处理:使用活性炭吸附有机物质、异味和色素。
3.衰减处理:通过加入消毒剂(如氯气、次氯酸钠等)杀灭细菌、病毒和其他微生物。
步骤三:水的消毒水的消毒是为了杀灭水中的病菌、病毒和其他微生物,以保证水的安全。
以下是水的消毒步骤:1.光照消毒:将水暴露在阳光下,利用紫外线杀灭细菌和病毒。
2.加热消毒:将水加热至沸腾状态,持续一段时间,有效地杀灭细菌和病毒。
3.化学消毒:使用消毒剂(如氯气、次氯酸钠、臭氧等)杀灭细菌和病毒。
步骤四:水的储存和分配在完成水的净化和消毒后,需要进行储存和分配,以供日常使用。
以下是水的储存和分配步骤:1.储存设施:选择合适的容器或水箱存储水,确保储存设施的清洁和密封性。
2.分配系统:建立适当的管道系统,将净化和消毒后的水分配到需要使用的地方。
3.常规检测:定期对水进行质量检测,确保水的质量和安全性。
结论水处理是确保水质安全和健康的重要过程。
本文通过图解的方式,介绍了水处理的图解与实施步骤,包括水的采集、净化、消毒和储存分配等环节。
了解水处理的流程和步骤,可以帮助我们更好地保障水质,保证饮用水的安全和健康。
酸性水处理工艺系统流程图
石灰乳
酸性水首先汇入调节缓冲池进行均质均量,然后用泵提升到除铁反应池,用石灰乳调到一定Ph,经絮凝反应后进入除铁沉淀池,经过除铁沉淀,去除水中大部分的三价铁,为后段的硫化收铜创造条件,并可降低水的部分色度。
除铁沉淀池出水进入硫化反应池进行硫化反应,硫化反应出水经絮凝沉淀,将水中的铜以硫化铜沉淀的形式回收。
出水进入HDS反应池,利用石灰乳对水进行HDS工艺处理,进一步降低水中的重金属污染物浓度,出水达到排放标准要求。
除铁沉淀池产生的污泥经压滤处理后,外运处置。
硫化沉淀池产生的硫化铜污泥经压滤后,作为产品外售。
HDS沉淀池产生的污泥压滤后外运处置。
压滤液均返回调节池缓冲池。
给水排水系统图(施工图)绘制规则1 说明我院从80年代初开始,给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。
即:平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容,作为施工的主要依据。
平面图中因比例限制不能表示清楚的部分,如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。
系统图则借鉴美、英、日等国较简练的绘图方法,在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。
系统图的这种画法对轴侧图的画线进行了简化,而在系统的原理及功能表述方面做了加强。
它大大节省了制图画图的时间。
经过十几年的实践,效果良好。
为使这种设计制图方法更具科学性,我们又从几何做图法及系统图功能表达要求的角度,对其进行整理、加工及完善,使其系统化。
本文暂把其称之为系统图的新型画法,并做一简单介绍。
1.1采用新画法的理由改革开放以来,随着经济的迅速发展,民用建筑物的功能与体型越来越复杂、庞大,建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。
用传统的轴侧图画法绘制给排水系统图遇到了困难,这是考虑新型画法的起始原因。
综合表述新型画法的理由和意义,有以下几点:(1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠,图面显得很乱,阅图者不易理清各管线之间的相互关系,使得本来欲表达系统整体关系的系统图难以看懂。
(2)一些大型复杂建筑的系统轴侧图在一张图上完不成。
(3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。
新型系统图充分迎合这一要求,同时又克服了轴侧图的上述缺陷。
(4)施工队伍技术人员的素质(学历及技术水平)已有了很大提高,使得图面简化的新型系统图取代轴侧图作为施工依据成为可能,我院十多年来的实践已证明这一点。
(5)建筑工程设计中同国际上的交往与合作日益频繁,这促使新型系统图取代轴侧图,以有利于与国际接轨。

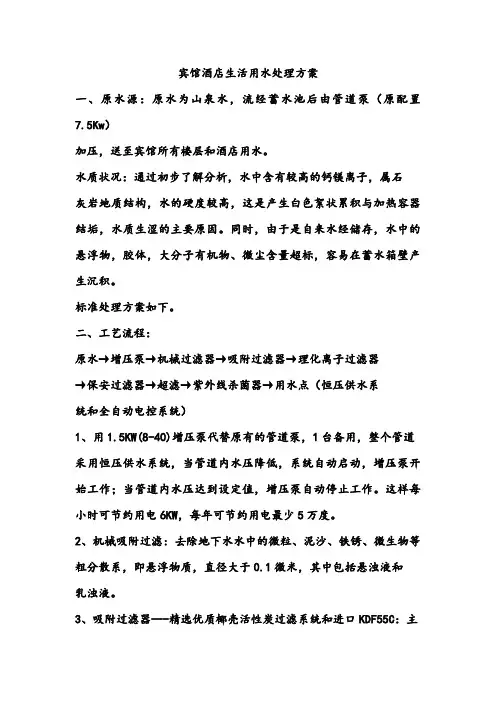

宾馆酒店生活用水处理方案
一、原水源:原水为山泉水,流经蓄水池后由管道泵(原配置
7.5Kw)
加压,送至宾馆所有楼层和酒店用水。
水质状况:通过初步了解分析,水中含有较高的钙镁离子,属石
灰岩地质结构,水的硬度较高,这是产生白色絮状累积与加热容器结垢,水质生涩的主要原因。
同时,由于是自来水经储存,水中的悬浮物,胶体,大分子有机物、微尘含量超标,容易在蓄水箱壁产生沉积。
标准处理方案如下。
二、工艺流程:
原水→增压泵→机械过滤器→吸附过滤器→理化离子过滤器
→保安过滤器→超滤→紫外线杀菌器→用水点(恒压供水系
统和全自动电控系统)
1、用1.5KW(8-40)增压泵代替原有的管道泵,1台备用,整个管道采用恒压供水系统,当管道内水压降低,系统自动启动,增压泵开始工作;当管道内水压达到设定值,增压泵自动停止工作。
这样每小时可节约用电6KW,每年可节约用电最少5万度。
2、机械吸附过滤: 去除地下水水中的微粒、泥沙、铁锈、微生物等粗分散系,即悬浮物质,直径大于0.1微米,其中包括悬浊液和
乳浊液。
3、吸附过滤器---精选优质椰壳活性炭过滤系统和进口KDF55C:主
要去除融氯化物,部分重金属及胶体物质和水的异色异味。
主要。
