高二物理电学实验专题

图10-5教师：______ 学生：______ 时间:_____年_____月____日____段例1、 用伏安法测量一个定值电阻的器材规格如下： 待测电阻R x 〔约100 Ω〕;直流电流表〔量程0~10 mA 、内阻50 Ω〕; 直流电压表〔量程0~3 V 、内阻5 kΩ〕; 直流电源〔输出电压4 V 、内阻不计〕； 滑动变阻器〔0~15 Ω、允许最大电流1 A 〕； 开关1个，导线假设干.根据器材的规格和实验要求画出实验电路图.【审题】此题只需要判断测量电路、控制电路的接法，各仪器的量程和电阻都已经给出，只需计算两种接法哪种合适。

【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x ＜v A R R ，故电流表应采用外接法.在控制电路中，假设采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min =xA R R R E++.【总结】任一种控制电路必须能保证电路的安全，这是电学实验的首要原则 ，限流接法虽然简洁方便，但必须要能够控制电路不超过电流的额定值，同时，能够保证可获取一定的电压、电流范围，该题中，即便控制电流最小值不超过电流表的量程，因滑动变阻器全阻值相对电路其它电阻过小，电流、电压变化范围太小，仍不能用限流接法。

例2、 在某校开展的科技活动中，为了要测出一个未知电阻的阻值R x ，现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线。

⑴画出实验电路图，并在图上标出你所选用器材的代码。

⑵写出主要的实验操作步骤。

【解本测量仪器是电压表和电流表，当只有一个电表〔或给定的电表不能满足要求时〕，可以用标析】 ⑵ 验电路如右图所示。

⑵①将S 2与R x 相接，记下电流表指针所指位置。

②将S 2与R 1相接，保持R 2不变，调节R 1的阻值，使电流表的指针指在原位置上，记下R 1的值，则R x ＝R 1。

高中物理实验电学实验专题归纳一、本专题共涉及以下六个实验实验七：测定金属的电阻率实验八：描绘小电珠的伏安特性曲线实验九：测定电源电动势和内阻实验十：练习使用多用电表实验十一：传感器的使用二、本专题实验特点及其在高考中的地位物理实验为高考必考内容，近年的高考物理试题，越来越重视对实验的考查，尤其是除了对教材中原有的学生实验进行考查为，还增加了对演示实验的考查。

利用学生所学过的知识，对实验仪器或实验方法加以重组完成新的实验目的的设计型实验将逐步取代对教材中原有单纯学生实验的考查。

历届高考在实验方面的命题重点为：基本仪器的使用、基本物理量的测定、物理规律的验证和物理现象的研究、实验数据的处理。

高考中物理实验题类型大体有：⑴强调基本技能，熟识各种器材的特性。

像读数类：游标卡尺、螺旋测微器、多用电表等；选器材类：像选取什么量程的电表和滑动变阻器等⑵重视实验原理，巧妙变换拓展。

像探究匀变速直线运动的变形和测量电阻的再造等。

源于课本不拘泥课本一直是高考命题与课标理念所倡导的，所以熟悉课本实验、抓住实验的灵魂---原理是我们复习的重中之重。

⑶提倡分析讨论，讲究实验的品质，像近年高考中的数据处理、误差分析、改良方案，甚至开放性实验等于课标的一标多本思路是交汇的。

⑷知识创新型实验。

像设计型、开放型、探讨型实验等都是不同程度的创新，比如利用所学可以设计出很多测量重力加速度的方案。

三、高考易错问题剖析及应试策略例1.在“描绘小灯泡的伏安特性曲线”的实验中，某同学测得电流-电压的数据如下表所示：电流2．7 5.4 12.4 19.5 27.8 36.4 47.1 56.1 69.6 81.7 93.2I/mA电压0.04 0.08 0.21 0.54 1.30 2.20 3.52 4.77 6.90 9.12 11.46U/V(1)用上表数据描绘电压随电流的变化曲线；(2)为了探究灯丝电阻与温度的关系，已作出电阻随电流的变化曲线如图所示：请指出灯丝的特征，并解释形成的原因。

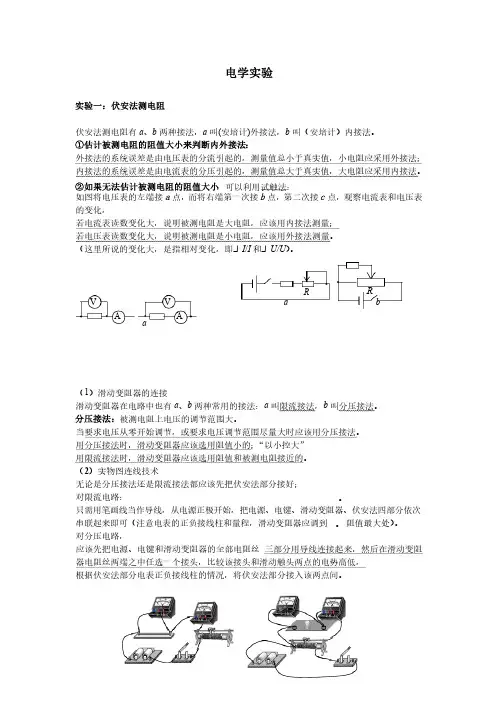

电学实验实验一：伏安法测电阻伏安法测电阻有a 、b 两种接法，a 叫(安培计)外接法，b 叫（安培计）内接法。

叫（安培计）内接法。

①估计被测电阻的阻值大小来判断内外接法：外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。

②如果无法估计被测电阻的阻值大小，可以利用试触法：，可以利用试触法：如图将电压表的左端接a 点，而将右端第一次接b 点，第二次接c 点，观察电流表和电压表的变化，的变化，若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量； 若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。

若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。

（这里所说的变化大，是指相对变化，即ΔI /I 和ΔU/U ）。

（1）滑动变阻器的连接）滑动变阻器的连接滑动变阻器在电路中也有a 、b 两种常用的接法：a 叫限流接法，b 叫分压接法。

叫分压接法。

分压接法：被测电阻上电压的调节范围大。

被测电阻上电压的调节范围大。

当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。

当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。

用分压接法时，滑动变阻器应该选用阻值小的；“以小控大”“以小控大” 用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

（2）实物图连线技术实物图连线技术无论是分压接法还是限流接法都应该先把伏安法部分接好；无论是分压接法还是限流接法都应该先把伏安法部分接好； 对限流电路：对限流电路：只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可（注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处）。

高二物理电学实验专题训练（一）一、实验仪器的使用及读数1．甲图中游标卡尺读数为mm；乙图中螺旋测微器读数为mm．2.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示。

该工件的直径为________cm，高度为________mm。

3．（1）如图甲所示为螺旋测微器测量一金属零件直径时的示数，则该金属零件的直径为________mm。

（2）有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一工件的长度，如图乙所示，图示的读数是__________mm。

4．用螺旋测微器测某一圆柱体直径，示数如图甲所示，此示数为mm；用游标卡尺测量某工件的外径时，示数如图乙所示，则读数为mm．5．读出下列实验测量量的数值（1）测金属丝长度时，金属丝的起点、终点位置如图1，则长度为cm（2）用螺旋测微器测金属丝直径，示数如图2，则直径为 mm （3）用多用表“Ω×1”挡估测其电阻，示数如图3，则阻值为 Ω （4）用多用表“直流电压50V”挡测量电压，示数如图，则电压值为 V6某次实验测量时，选用合适的电表量程如图，表面刻度及指针如图（丙）所示，则电流表读数为 A ，电压表读数为 V二、电路动态分析题1. 如图所示，电源电动势为E ，内电阻为r ，L 1、L 2为小灯泡（其灯丝电阻可以视为不变），R 1为定值电阻，R 2为光敏电阻，其阻值的大小随照射光强度的增强而减小。

闭合电键S 后，将照射光强度增强，则A. 电路的路端电压将减小B. R 1两端的电压将减小C. r 的发热功率将减小D. L 1变亮2．如图为某控制电路，主要由电源（E ，r ）与定值电阻R 1，R 2及碳膜电位器（即滑动变阻器）R 连接而成，L 1，L 2是红、绿两指示灯，闭合开关S ，当电位器的触头由弧形碳膜的重点顺时针滑向b 端时（ ） A ．L 1指示灯变亮 B ．L 2指示灯变亮 C ．电流表示数变大D ．电容器C 带电量增大3．如图所示的电路中，电源内阻一定，电压表和电流表均为理想电表。

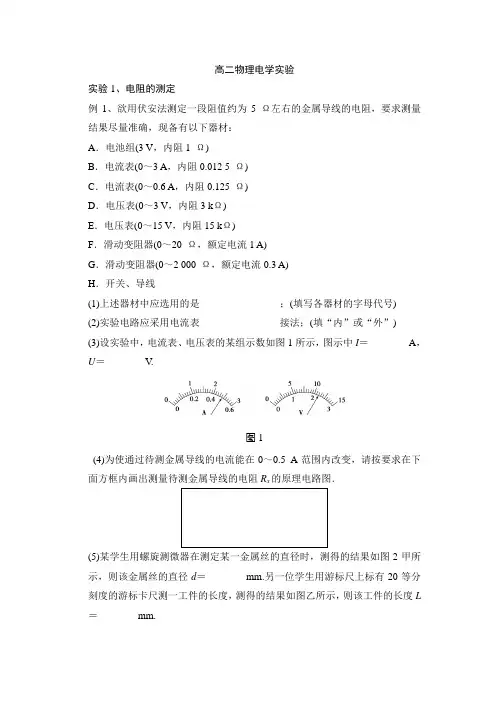

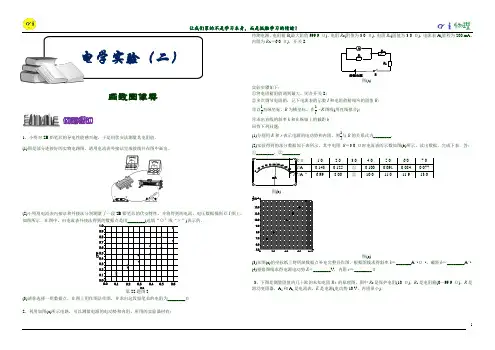

高二物理电学实验实验1、电阻的测定例1、欲用伏安法测定一段阻值约为5 Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组(3 V，内阻1 Ω)B．电流表(0～3 A，内阻0.012 5 Ω)C．电流表(0～0.6 A，内阻0.125 Ω)D．电压表(0～3 V，内阻3 kΩ)E．电压表(0～15 V，内阻15 kΩ)F．滑动变阻器(0～20 Ω，额定电流1 A)G．滑动变阻器(0～2 000 Ω，额定电流0.3 A)H．开关、导线(1)上述器材中应选用的是________________；(填写各器材的字母代号)(2)实验电路应采用电流表________________接法；(填“内”或“外”)(3)设实验中，电流表、电压表的某组示数如图1所示，图示中I＝________A，U＝________V.图1(4)为使通过待测金属导线的电流能在0～0.5 A范围内改变，请按要求在下面方框内画出测量待测金属导线的电阻R x的原理电路图．(5)某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图2甲所示，则该金属丝的直径d＝________mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图乙所示，则该工件的长度L ＝________mm.图12练习1、探究金属丝的电阻与长度关系的实验中，取一段粗细均匀的金属丝拉直后连接在A、B接线柱上，金属丝上安装一个可滑动的金属夹P.实验室提供了下列器材：电压表V(0～3 V～15 V)、电流表A(0～0.6 A～3 A)、4 V直流电源、滑动变阻器(0～20 Ω)、刻度尺、开关和导线若干．(1)用刻度尺测量金属丝AP段长度l，用电压表和电流表测量AP段的电阻R，请你用笔划线代替导线，在图3甲中用三根导线连接好电路．闭合开关前，应注意________．(2)实验过程中，某次测量电压表、电流表指针偏转如图乙所示，则电流表和电压表的读数分别为I＝______A，U＝________V.(3)实验中测出AP段长度l以及对应的电阻值R如下表：请在图4坐标中，描点作出R－l图线；根据图线得到的结论是________________________．(4)某实验小组在实验中，调节金属夹P时，发现电压表有示数，电流表的示数为零，原因可能是________．图4实验2、描绘小灯泡的伏安特性曲线例2、在做“描绘小灯泡的伏安特性曲线”的实验时，所用器材有：电动势为6 V的电源，额定电压为2.5 V的小灯泡，以及符合实验要求的滑动变阻器、电流表、电压表、开关和导线，要求能测出尽可能多的数据，图5甲所示是没有连接完的实物电路．(已连接好的导线有a、b、c、d、e、f六根)图5(1)请你用笔画线代替导线，将实物电路连接完整．(2)连好电路，闭合开关，移动滑片P到某处，电压表的示数为2.2 V，若要测量小灯泡的额定功率，应将滑片P向________(填“左”或“右”)端滑动．(3)通过移动滑片P，分别记下了多组对应的电压表和电流表示数，并绘制成了如图乙所示的U－I图线，根据U－I图线提供的信息，可计算出小灯泡的额定功率为________W.(4)小灯泡的U－I图线是曲线而不是过原点的直线，原因是________________________________________________________________________．练习2．在描绘小灯泡伏安特性曲线的实验中，提供的实验器材有A．小灯泡(额定电压为2.0 V，额定电流约为0.5 A)；B．电源E：电动势为3.0 V，内阻不计；C．电压表V：量程为0～3 V，内阻约为1 kΩ；D．电流表A：量程为0～0.6 A，内阻约为0.6 Ω；E．滑动变阻器R1：最大阻值为15 Ω，额定电流为1.0 A；F．滑动变阻器R2：最大阻值为150 Ω，额定电流为1.0 A；G．开关S及导线若干实验得到如下数据(I和U分别表示通过小灯泡的电流和加在小灯泡两端的电压)：(1)实验中滑动变阻器应选用________(请填写选项前对应的序号字母)．(2)请你不要改动已连接导线，在下面的实物连接图11中把还需要连接的导线补上．闭合开关前，应使变阻器滑片放在最________(填“左”或“右”)端．(3)在下面的坐标系(如图12)中画出小灯泡的U－I曲线．(4)若将本题中的小灯泡连接在电动势是1.5 V、内阻是1.0 Ω的电池两端，则小灯泡的实际功率约为________W(保留两位有效数字)．实验3、测电源电动势和内阻例3、采用如图6所示的电路“测定电池的电动势和内阻”．(1)除了选用图7中的部分器材外，________(填选项)；A．还需要电压表B．还需要电流表C．还需要学生电源D．不再需要其他器材图6 图7(2)测量所得数据如下：用作图法求得电池的内阻r＝________；(3)根据第5次所测得的实验数据，求得电流表内阻R A＝________．练习3、在测定一节干电池的电动势和内电阻的实验中，备有下列器材：A．干电池E(电动势约为1.5 V、内电阻大约为1.0 Ω)B．电压表V(0～15 V)C．电流表A(0～0.6 A、内阻0.1 Ω)D．电流表G(满偏电流3 mA、内阻R g＝10 Ω)E．滑动变阻器R1(0～10 Ω、10 A)F．滑动变阻器R2(0～100 Ω、1 A)G．定值电阻R3＝990 ΩH．开关、导线若干(1)为了方便且能较准确地进行测量，其中应选用的滑动变阻器是________(填写“R1”或“R2”)；(2)请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号；(3)如图8所示为某一同学根据他设计的实验，绘出的I1－I2图线(I1为电流表G的示数，I2为电流表A的示数)，由图线可求得被测电池的电动势E＝________ V，内电阻r＝________ Ω.图8实验4、多用电表的读数例4、某同学测量一只未知阻值的电阻R x.(1)他先用多用电表进行测量，指针偏转如图9甲所示，为了使多用电表的测量结果更准确，该同学应选用________挡位，更换挡位重新测量之前应进行的步骤是__________________________．(2)接下来再用“伏安法”测量该电阻，所用仪器如图1乙所示，其中电压2表内阻约为5 kΩ，电流表内阻约为5 Ω，变阻器最大阻值为100 Ω.图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．(3)该同学用“伏安法”测量的电阻R x的值将________(选填“大于”“小于”或“等于”)被测电阻的实际值．图9练习4、如图10所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，3表针指示如图所示，则：图10(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V.例1、解析 (1)电源必须选择；由于电源电动势3 V ，待测电阻大约5 Ω，故最大电流不超过0.6 A ，为减小误差，选择较小的量程，故选0.6 A 的电流表；由于电源电动势 3 V ，为减小误差，电压表选择较小的量程，故选 3 V 量程的电压表；为使操作方便，选择电阻值较小的滑动变阻器；故答案为：ACDFH.(2)由于R V R >RR A，故待测电阻的阻值与电流表内阻相接近，如果采用内接法，电流表的分压作用较大，故应该选用电流表外接法． (3)电流表示数0.48 A ，电压表示数2.20 V. (4)电路图如图所示(5)直径d ＝3 mm ＋0.01 mm ×20.5＝3.205 mm.L ＝50 mm ＋0.05 mm ×3＝50.15 mm. 答案 (1)ACDFH (2)外 (3)0.48 2.20(4)见解析图 (5)3.205 50.15练习1：解析 (1)如图①；将变阻器滑片移到最右端．(2)I ＝0.42 A ，U ＝2.30 V . (3)如图②；R 与l 成正比．(4)A、P与电压表间出现断路．例2、解析(1)小灯泡的电阻很小，因此采用电流表外接法；实验时，要求小灯泡两端电压从0逐渐增大到额定电压，滑动变阻器应采用分压式接法．实物电路如答案图所示．(2)将滑片P向右端滑动，可以增大灯泡两端的电压．(3)根据U－I图象可知，U＝2.5 V时，I＝0.2 A，所以小灯泡的额定功率为P ＝UI＝0.5 W.(4)U－I图线上各点与原点连线的斜率表示灯丝的电阻，图线是曲线而不是过原点的直线，这是因为灯丝的电阻会随温度的升高而增大．答案(1)如图所示(2)右(3)0.5(4)灯丝的电阻会随温度的升高而增大练习2：解析(1)该实验，滑动变阻器采用分压式连接，因此只能选E；(2)实物图连线如下图①，闭合开关前应使小灯泡两端电压为零，滑片P要置于最左端．图①(3)如图②(4)由图中两图线交点得P＝0.4×1.1＝0.44 W(0.4～0.5均正确)．答案(1)E(2)见解析图①左(3)见解析图②(4)0.44(0.4～0.5均正确)例3：解析(1)照片中已有电流表、电阻箱和干电池，还缺少电压表，故选A.(2)作出U-I图象，由图象斜率可求得r＝(0.75±0.10)Ω.(3)由欧姆定律得：R＋R A＝UI，得R A＝UI－R＝0.22 Ω.答案(1)A(2)(0.75±0.10)Ω(3)0.22 Ω练习3：解析从实验操作方便和安全角度出发，滑动变阻器选小阻值，大额定电流的R1；所给器材中电压表量程过大，不能选用，需要把电流表G与R3串联，被测量电源的内阻很小，电流表相对电源用外接法；图象与纵轴的截距为1.47 mA，为断路时通过G的电流．断路电流乘以(R3＋R g)等于1.47 V，为电源电动势；图线的斜率为电源内阻r＝0.83 Ω.答案(1)R1(2)电路图如图所示(3)1.47(1.46～1.48均对)0.83(0.81～0.85均对)例4：解析(1)由图甲可知，所选倍率太小，故应换大一些的倍率．欧姆挡每次换挡后都要重新调零．(2)待测电阻R x的阻值是滑动变阻器总阻值的10倍，若用限流电路，在改变滑动变阻器的阻值时电流表和电压表的示数变化很小，要用分压接法．又因为待测电阻的大小与电流表内阻的倍数比电压表内阻与待测电阻的倍数更大些，要用电流表的内接法．(3)电流表内接法测量的电阻值等于R x＋R A，大于真实值．答案(1)×100欧姆挡调零(2)如图所示，补画①②两条线(3)大于练习4：解析(1)欧姆表读数：对应最上一行刻度值约为14，倍率为“×100”，读数为1.4×103Ω.(2)选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为110估读)，指针对应的读数为31.5 mA；选择量程为250 mA的电流挡，则每一大格表示50 mA，每一小格表示5 mA；测量的精确度为5 mA，应估读到1 mA(此时为15估读)，指针对应的读数为158 mA.(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为12估读)，指针对应的读数为6.2 V.答案(1)1.4×103×1 k(2)31.5158(3)6.2。
