我国电网和国外电网概况一、我国电网的格局我国电网划分为多个区域电网，包括东北电网、华北电网、华中电网、西北电网、华东电网以及南方电网。

其中隶属于国家电网的有五大区域电网，是东北电网、西北电网、华北电网、华中电网和华东电网。

南方电网属于南方电网公司。

部分区域电网的特点：东北电网为长链式结构，主要潮流方向式北电南送，动态稳定水平低，南送断面长时间接近稳定极限运行，无法完全满足输电需要。

京津唐电网为典型的受端系统：京津塘网从500千伏电网受电比例达到50%，特别是北京受电高达75%。

华北电网主要潮流方向式西电东送、南电北送。

华东电网主通道输电能力已接近国际先进水平。

水电比例大，三峡、二滩等大型水电厂并网运行。

系统内水火电开机方式灵活多变，电网重要输电通道潮流幅度变化大，方向转换频繁，系统丰枯季节特征明显，特性复杂。

我国幅员辽阔，领土跨度大，随着季节的不同，不同地域的电网的运行性质也不同。

国家电网公司区域电网互联采取了对应措施，互联互补。

目前的格局如下：夏季：华北-华中电网互联，东北电网独立运行。

冬季：华北-东北电网互联，华中电网独立运行。

二、大电网1、大电网的优点：（1）合理利用能源（2）提高生产效率（3）节约投资（4）互通有无，互为备用（5）改善电能质量（6）更大范围水货电联合经济调度2、大电网的困难：（1）电网运行机理复杂（2）电网正常运行方式、检修计划等安排难度大（3）电网运行控制难度大（4）电网事故影响范围大3、现在电网的主要技术参数（1）交流最高电压等级：我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电。

（2）直流最高电压等级：我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。

中国电网结构及简介
全国电网结构图
全国的电网划分成六大电网,有两大集团分别管理。

其中东北电网、华北电网、华中电网、华东电网、西北电网属国家电网公司,南方电网属南方电网公司。

一、国家电网集团公司
1、东北电网有限公司
东北电网有限公司(简称东电,英文缩
写NEG)经营区域覆盖辽宁、吉林、黑龙江三
省与内蒙古自治区东部(赤峰市、通辽市、
呼伦贝尔市与兴安盟),电网覆盖面积126、8
万平方公里,供电服务人口1、21亿。

公司
直接管理沈阳、锦州、长春、哈尔滨、齐齐
哈尔等五个超高压局,白山、丰满、云峰、
太平湾、松江河等五个水电厂,大连与丰满
两家教育培训中心;控股东北电力科学研究
院有限公司。

西北电网有限公司经营区域覆盖陕西省、甘肃省、青海省、宁夏回族自治区、新疆维吾尔自治区与西藏自治区。

3.华北电网有限公司
华北电网包括蒙西电网、京津唐电
网、河北南部电网、山西电网、山东电网
5部分。

并与东北电网、华中电网相连。

华东电网有限公司经营区域覆盖上海市、江苏、浙江、安徽、福建省电网。

5.华中电网有限公司
华中电网由河南电网、四川电网、重庆电网、湖北电网、江西电网、湖南电网六部分组成。

其中河南电网与西北电网、华北电网相连,湖北电网与华东电网、南方电网相连。

南方电网覆盖的区域:广东电网、广西电网、云南电网、贵州电网与海南电网。

我国电力市场架构与电价体系是指我国电力行业的组织结构和电力价格的形成机制。

电力市场架构：
我国电力市场采用了垂直一体化的市场架构，即国家电网公司（国网）作为国家电力调度和输配的主体，负责电力的调度、输配和市场监管；同时，国家电力投资集团公司（国投）和中国南方电网公司（南网）作为国家电力企业，负责电力的生产和销售。

此外，还有一些地方电力公司负责本地区的电力供应。

电价体系：
我国电力价格由政府主导，主要分为两个层次：一是政府制定的电价政策，包括电价形成机制和电价调整机制；二是市场化的电力交易价格。

电价形成机制：
我国电价形成机制主要包括成本加成和市场调节两个方面。

成本加成是指根据电力生产、输配和销售的成本，加上一定的利润，形成电价。

市场调节是指根据市场供求关系和电力需求的弹性，通过市场竞争来调节电价。

电价调整机制：
我国电价调整机制主要包括政府定价和市场调节两个方面。

政府定价是指政府根据宏观经济情况和电力行业的发展需要，制定电价政策，对电价进行调整。

市场调节是指根据市场供求关系和电力需求的变化，通过市场竞争来调节电价。

市场化的电力交易价格：
我国电力市场实行了电力交易制度，即通过电力交易市场进行电力的买卖。

电力交易价格主要由市场供求关系决定，通过竞价方式形成。

总体来说，我国电力市场架构是以国家电网公司为主导的垂直一体化结构，电价体系是由政府主导的成本加成和市场调节相结合的机制。

中国的区域电⽹及互联中国有世界上最⼤的电⽹，变电规模、输送功率全球第⼀。

这张庞⼤的电⽹⼜可以分为⼏部分呢？今天聊聊这个。

划分原则：1. 以交流互联程度为基本划分原则，与区域调度不完全⼀致；2. 南⽅电⽹为⼀张⽹，不再细分；2. 不考虑⼚到⽹专项⼯程；3. 不包含地⽅电⽹。

⼀、基本情况按照上述原则，分为东北电⽹、蒙西电⽹、华北电⽹、西北电⽹、华东电⽹、华中电⽹、川渝电⽹、西藏电⽹。

先上⼀张图，⽤系统⾃带软件画的，⽐较丑，以后有时间再加⼯下。

蓝⾊线为区域电⽹间分界线，冀鲁豫之间不是很清楚，河北、⼭东属于华北，河南属于华中。

图中的互联输电线路均为已投产项⽬，红⾊代表直流，黄⾊代表交流。

各编号对应互联线路如下，电压单位为千伏，设计容量单位为万千⽡：编号名称别名电压等级设计容量1⾼岭背靠背±1253002鲁固直流扎鲁特-青州±80010003锡泰直流锡盟-泰州±8008004锡盟-北京东-⼭东，交流1000，2回6005丰泉/汗海-万泉/沽源，交500，4回400流6蒙西-晋北-天津南，交流1000，2回6007雁淮直流晋北-南京±8008008银东直流宁东直流±6004009昭沂直流上海庙-⼭东±80010001000，2回100010榆横-晋中-⽯家庄-潍坊，交流11灵绍直流灵州-绍兴±80080011灵绍直流灵州-绍兴±80080012天中直流哈郑直流±80080013吉泉直流准东-华东±1100120014祁韶直流酒泉-湖南±80080015柴拉直流青藏直流±4006016川藏联⽹，交流50017德宝直流±50030018锦苏直流±80072019复奉直流±80064020宾⾦直流±80080021贵州铜仁-湖南怀化,交流220，3回22贵州松桃-湖南花垣,交流220，1回23渝鄂背靠背±50050024灵宝背靠背120/16711125长治-南阳-荆门，交流100050026⾟洹线，交流50027龙政直流±50030028宜华直流±50030029葛南直流±50012030林枫直流±50030031江城直流三⼴直流±500300华中⽹调范围，分为华中、川渝、西藏三部分，原因见下⽂。

中国电网结构及概况---- 电网结构及其系统构成【导读】：本文主要介绍全国电网的结构，并举例介绍各部分的系统构成。

此文也将作为开篇引子，引导大家查看我们即将推出的系列专题。

在这些专题中，我们将会带领大家对发电厂--电网--变配电等各个系统做详细的了解。

对于整个电力系统感兴趣的自动化或电气工程师，以及电力系统及其自动化行业相关的人员，可将本页面加入到收藏，以备日后查阅。

要谈到自动化和电气控制，我们先从供电谈起。

为提高发电设备的运行效率，提高用户用电的可靠性，现今发电厂的电能都是通过电网输送到工厂，本期专题将主要介绍全国电网的结构，并举例介绍各部分的系统构成。

如果错误或遗漏的地方，欢迎大家批评指正。

一般来说，把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。

简称电网。

近年来，伴随着中国电力发展步伐不断加快，中国电网也得到迅速发展，电网系统运行电压等级不断提高，网络规模也不断扩大，全国已经形成了东北电网、华北电网、华中电网、华东电网、西北电网和南方电网6个跨省的大型区域电网，并基本形成了完整的长距离输电电网网架。

全国电网结构图由于中国的国土面积大，所以把全国的电网划分成六大电网，有两大集团分别管理。

其中东北电网、华北电网、华中电网、华东电网、西北电网属国家电网公司，南方电网属南方电网公司。

电网大型区域的划分，是为了方便管理。

对于国土面积小一些的国家，比如韩国、日本等，其电网结构基本上相当于一个大型区域电网。

大型区域电网一般由省级或地市级电网组成，比如华中电网，华北电网。

他们的结构图如下：华中电网在全国电网系统中处于枢纽地位，承担主要的西电东送任务。

华中电网由河南电网、四川电网、重庆电网、湖北电网、江西电网、湖南电网六部分组成。

其中河南电网与西北电网、华北电网相连，湖北电网与华东电网、南方电网相连。

[查看详情]华北电网包括蒙西电网、京津唐电网、河北南部电网、山西电网、山东电网5部分。

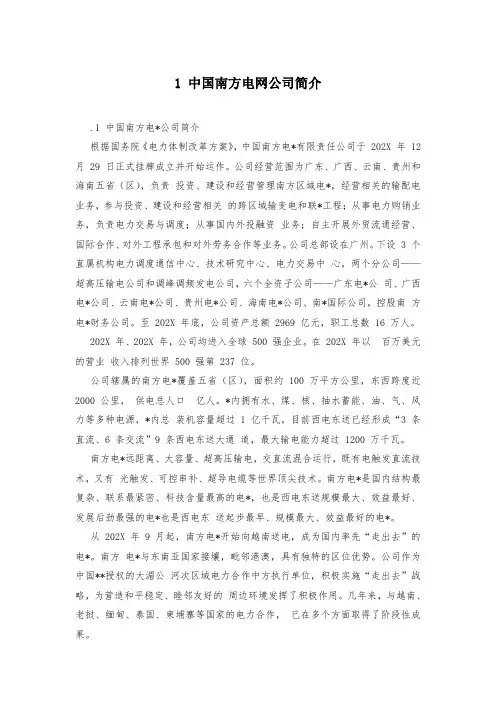

1 中国南方电网公司简介.1 中国南方电*公司简介根据国务院《电力体制改革方案》，中国南方电*有限责任公司于 202X 年 12 月 29 日正式挂牌成立并开始运作。

公司经营范围为广东、广西、云南、贵州和海南五省（区），负责投资、建设和经营管理南方区域电*，经营相关的输配电业务，参与投资、建设和经营相关的跨区域输变电和联*工程；从事电力购销业务，负责电力交易与调度；从事国内外投融资业务；自主开展外贸流通经营、国际合作、对外工程承包和对外劳务合作等业务。

公司总部设在广州。

下设 3 个直属机构电力调度通信中心、技术研究中心、电力交易中心，两个分公司——超高压输电公司和调峰调频发电公司，六个全资子公司——广东电*公司、广西电*公司、云南电*公司、贵州电*公司、海南电*公司、南*国际公司，控股南方电*财务公司。

至 202X 年底，公司资产总额 2969 亿元，职工总数 16 万人。

202X 年、202X 年，公司均进入全球 500 强企业。

在 202X 年以百万美元的营业收入排列世界 500 强第 237 位。

公司辖属的南方电*覆盖五省（区），面积约 100 万平方公里，东西跨度近2000 公里，供电总人口亿人。

*内拥有水、煤、核、抽水蓄能、油、气、风力等多种电源，*内总装机容量超过 1 亿千瓦。

目前西电东送已经形成“3 条直流、6 条交流”9 条西电东送大通道，最大输电能力超过 1200 万千瓦。

南方电*远距离、大容量、超高压输电，交直流混合运行，既有电触发直流技术，又有光触发、可控串补、超导电缆等世界顶尖技术。

南方电*是国内结构最复杂、联系最紧密、科技含量最高的电*，也是西电东送规模最大、效益最好、发展后劲最强的电*也是西电东送起步最早、规模最大、效益最好的电*。

从 202X 年 9 月起，南方电*开始向越南送电，成为国内率先“走出去”的电*。

南方电*与东南亚国家接壤，毗邻港澳，具有独特的区位优势。
