计算机网络拓扑结构教案设计教学内容：1.复习计算机网络类型、网络组成成分，简单复习网络的构成。
2.介绍学习网络介质连接类型，解释点到点连接和一对多连接及其区别。
3.总线形网络的拓扑结构典型布局。
4.总线形网络的媒体访问方式：CSMA/CD的工作原理。
5.总线型网络的特点教学目标：●了解网络介质连接类型：点到点连接和一点对多点的连接的数据流动，以及它们的联系和区别。
●了解几种网络拓扑结构的物理结构布局、数据流动、优缺点。
●充分理解总线形网络的数据流动形式，CSMA/CD的介质访问方式。
●能识别各种网络结构。
●了解各种网络结构在何种特定背景情况下使用。
教学重点：1.总线形网络拓扑结构的媒体访问方法2.总线形网络的特点教学难点：CSMA/CD的工作原理课时：1课时教学步骤：一、复习：网络类型、网络的构成 [4分钟]网络类型和组成是本节课内容的重要铺垫，所以必须要先复习（教师讲解+师生互动（教师向学生提问网络的分类））主要内容：计算机网络分为广域网、城域网和局域网。
各网络的特征和范围和典型的实例局域网由工作站、服务器、共享的外围设备以及网络通信硬件和软件组成。
二、局域网的三种拓扑结构 [3分钟]（总体介绍三种拓扑结构，再分别讲解三种逻辑结构表示的意义）主要内容：对于一种网络形式，按照其物理连接方式、内部信号流动形式和设备使用的信道方式，可以分成三个方面：即物理拓扑结构、逻辑拓扑结构和介质访问方式。
物理拓扑结构是网络中站点的布置形式，逻辑拓扑是信号的流动形式，而介质访问方式是站点获取传输介质使用权的方式。
三、介绍网络拓扑结构的入门知识：介质连接类型 [8分钟]（总体介绍有两种连接方式，然后通过图示详细介绍两种各自的数据流动方式）主要内容：网络拓扑结构是指用传输媒体互联各种设备的物理布局。
也就是说这个网络“看起来”是一种什么形式。
物理拓扑不涉及网络中信号的实际流动，而仅关心介质的物理连接形态。
在网络中，各个设备之间必然都有介质的连接，这些连接可以分为两类：1）、点对点连接（Point-to-point Connection）：指在两台设备间建立直接的连接，一条介质仅连接相应的两台设备而不涉及第三方。
网络拓扑结构授课教案及反思教案标题：网络拓扑结构授课教案及反思教案目标：1. 理解网络拓扑结构的概念和作用。
2. 掌握不同类型的网络拓扑结构及其特点。
3. 能够分析和选择适合特定需求的网络拓扑结构。
教学重点：1. 网络拓扑结构的定义和分类。
2. 不同网络拓扑结构的优缺点。
3. 如何根据需求选择合适的网络拓扑结构。
教学准备：1. 教学资料：PPT、教科书、网络拓扑结构示意图等。
2. 教学工具：计算机、投影仪、白板、笔等。
教学过程：引入（5分钟）：1. 引导学生思考：你们在日常生活中使用的网络是如何连接起来的？2. 提出问题：网络拓扑结构对网络连接有什么影响？知识讲解（15分钟）：1. 定义网络拓扑结构：网络拓扑结构是指网络中各个节点之间的连接方式和布局。
2. 分类介绍常见的网络拓扑结构：a. 星型拓扑结构b. 总线拓扑结构c. 环形拓扑结构d. 树状拓扑结构e. 网状拓扑结构3. 讲解每种拓扑结构的特点、优缺点和适用场景。
案例分析（20分钟）：1. 提供几个实际案例，让学生分析并选择适合的网络拓扑结构。
2. 引导学生思考：在不同的场景中，如何根据需求选择合适的网络拓扑结构？讨论与总结（10分钟）：1. 学生讨论自己的选择，并解释理由。
2. 教师总结不同网络拓扑结构的特点和适用场景。
3. 引导学生思考：网络拓扑结构对网络性能和可靠性有何影响？作业布置：1. 要求学生根据自己的实际需求，选择一个网络拓扑结构，并解释理由。
2. 要求学生通过互联网搜索，了解更多的网络拓扑结构，并写一份简要报告。
教案反思：本节课的教学过程设计合理，通过引入问题和案例分析的方式，引发学生的兴趣和思考。
知识讲解部分结合图示，便于学生理解和记忆。
讨论与总结环节能够促进学生的思考和归纳总结能力。
作业布置旨在巩固学生的知识，并鼓励他们进一步探索和学习。
但在教学中，需要注意与学生的互动，及时解答学生的问题，确保学生的学习效果。
计算机网络电子教案第一章：计算机网络概述1.1 计算机网络的定义和发展解释计算机网络的概念介绍计算机网络的发展历程讨论计算机网络的未来发展趋势1.2 计算机网络的组成和结构解释计算机网络的组成部分介绍计算机网络的基本结构讨论计算机网络的层次模型和协议1.3 计算机网络的分类和应用介绍计算机网络的分类方法讨论局域网、广域网和城域网的区别介绍计算机网络的主要应用领域第二章：网络拓扑结构2.1 网络拓扑结构的基本概念解释网络拓扑结构的概念介绍常见的网络拓扑结构类型讨论网络拓扑结构的设计原则和考虑因素2.2 常见的网络拓扑结构及其特点介绍星形拓扑、总线拓扑、环形拓扑、树形拓扑等结构分析各种拓扑结构的特点和优缺点2.3 网络拓扑结构的应用实例分析实际网络中的拓扑结构应用实例讨论网络拓扑结构对网络性能的影响第三章：数据通信基础3.1 数据通信的基本概念解释数据通信的概念介绍数据通信的传输方式和传输媒体讨论数据通信的传输速率和技术指标3.2 数据编码和传输技术介绍数据编码的基本方法讨论数字传输和模拟传输的差异和转换方法3.3 数据传输控制和错误检测与纠正解释数据传输控制的概念和作用介绍常见的数据传输控制方法讨论错误检测与纠正技术及其应用第四章：网络层与互联网协议4.1 网络层的基本概念和功能解释网络层的概念和作用介绍网络层的主要功能和任务4.2 互联网协议和路由算法介绍互联网协议的基本概念和分类讨论路由算法的设计原则和应用实例4.3 网络层协议实例：IP协议和TCP协议解释IP协议的作用和结构介绍TCP协议的基本概念和功能第五章：应用层协议和网络应用5.1 应用层的基本概念和功能解释应用层的概念和作用介绍应用层的主要功能和任务5.2 常见的应用层协议及其功能介绍、FTP、SMTP等常见应用层协议分析各种协议的特点和应用场景5.3 网络应用的发展趋势和挑战讨论网络应用的发展趋势分析网络应用所面临的挑战和解决方案第六章：网络设备与网络介质6.1 网络设备的基本概念和功能解释网络设备的概念和分类介绍交换机、路由器、网关等设备的功能和作用6.2 网络介质的基本概念和类型解释网络介质的概念和分类介绍双绞线、同轴电缆、光纤、无线电波等介质的特点和应用6.3 网络设备的配置和管理讨论网络设备的配置方法和管理工具分析网络设备配置和管理的重要性和挑战第七章：网络安全原理与技术7.1 网络安全的基本概念和目标解释网络安全的概念和重要性介绍网络安全的常见目标和威胁7.2 防火墙和入侵检测系统解释防火墙和入侵检测系统的基本概念和作用讨论防火墙和入侵检测系统的设计原则和配置方法7.3 加密技术和数字签名介绍加密技术的基本概念和分类解释数字签名的作用和应用场景第八章：无线网络与移动计算8.1 无线网络的基本概念和类型解释无线网络的概念和分类介绍Wi-Fi、蓝牙、NFC等无线技术的特点和应用8.2 移动计算的基本概念和技术解释移动计算的概念和重要性介绍移动计算的关键技术和挑战8.3 移动互联网和物联网解释移动互联网的概念和特点讨论物联网的应用场景和发展趋势第九章：网络管理原理与工具9.1 网络管理的基本概念和目标解释网络管理的概念和重要性介绍网络管理的常见目标和任务9.2 网络管理的基本原理和模型解释网络管理的原理和模型介绍网络管理的标准化组织和协议9.3 网络管理工具和软件介绍网络管理工具和软件的分类和功能分析网络管理工具和软件的选择和使用方法第十章：计算机网络发展趋势与未来10.1 计算机网络发展的历史回顾回顾计算机网络发展的历史和重要里程碑分析计算机网络发展的重要因素和驱动力10.2 当前计算机网络的发展趋势讨论当前计算机网络的发展趋势和热点技术分析计算机网络发展对个人和社会的影响10.3 计算机网络未来的挑战与机遇讨论计算机网络未来可能面临的挑战探讨计算机网络未来发展的机遇和前景重点和难点解析重点环节1：计算机网络的定义和发展补充说明：计算机网络是现代通信技术与计算机技术相结合的产物，经历了从简单的局域网到复杂的互联网的演变。
课题：计算机网络的拓扑结构的具体物理特性，而抽象出节点之间的关系加以研究。
学生自主学习：让学生自己看书上P22-27内容回答教师总结：各种各样的连接方法可以概括为一下几种：基本拓扑构型有四类：星型、环型、总线型其他拓扑结构形：树状、网状等二、基本拓扑结构星形拓扑结构1．定义：星型拓扑结构是由中心结点和通过点对点链路连接到中心结点的各站点组成集线器星型拓扑结构的中心结点是主结点，它接收各分散站点的信息再转发给相应的站点。
目前这种星型拓扑结构几乎是Ethernet双绞线网络专用的。
这种星型拓扑结构的中心结点是由集线器或者是交换机来承担的2．特点：星型拓扑结构的优点：1.由于每个设备都用一根线路和中心结点相连，如果这根线路损坏，或与之相连的工作站出现故障时，在星型拓扑结构中，不会对整个网络造成大的影响，而仅会影响该工作站。
2.网络的扩展容易。
3.控制和诊断方便。
4.访问协议简单。
星型拓扑结构也存在着缺点：1.过分依赖中心结点。
2.成本高。
总线拓扑结构1．定义：总线拓扑结构采用单根传输线作为传输介质，所有站点都通过相应的硬件接口直接连接到传输介质上，或称总线上。
任何一个站点发送的信号都可以沿着介质双向传播，而且能被其他所有站接收（广播方式）。
2．特点：总线拓扑的优点：1.电缆长度短，容易布线2.可靠性高；总线型拓扑结构简单，而且又是无源元件3.易于扩充；总线拓扑的缺点：1.故障诊断困难；由于总线拓扑的网络不是集中控制，故障检测需在网络上各个站点进行2.故障隔离困难；在星型拓扑结构中，一旦检查出哪个站点出故障，只需简单地把连接拆除即可。
而在总线型拓扑结构中，如果某个站点发生故障，则需将该站点从总线上拆除，如传输介质故障，则整个这段总线要切断和变换。
3.中继器配置；4.站点必须是智能的环状拓扑结构1.定义环形网中各结点通过环路接口连在一条首尾相连的闭合环形通信线路中，就是把每台PC连接起来，数据沿着环依次通过每台PC 直接到达目的地，环路上任何结点均可以请求发送信息。
计算机网络拓扑结构教案设计教案设计：计算机网络拓扑结构教学目标：1.了解计算机网络拓扑结构的概念和分类。
2.掌握常见计算机网络拓扑结构的特点和应用。
3.能够分析和选择适合特定网络环境的拓扑结构。
教学重点：1.计算机网络拓扑结构的概念和分类。
2.常见计算机网络拓扑结构的特点和应用。
3.选择适合特定网络环境的拓扑结构。
教学难点：1.如何选择适合特定网络环境的拓扑结构。
2.如何分析并解决网络拓扑结构带来的问题。
教学方法：1.案例分析法：通过具体案例来分析不同拓扑结构的优缺点。
2.讨论法：提出问题引导学生讨论，激发学生的思考和参与。
3.实践操作法：通过模拟网络实践操作，学生熟悉拓扑结构的设置和调整。
教学过程：一、导入（10分钟）1.通过一个问题引入：你去过购物中心吗？你有没有注意到购物中心里的摄像头、电子屏幕、自动提款机等设备是如何连接在一起的？2.通过这个问题引导学生思考，进而引出计算机网络拓扑结构的概念。
二、讲解计算机网络拓扑结构的概念和分类（20分钟）1.讲解计算机网络拓扑结构的定义和作用。
2.分类介绍常见的计算机网络拓扑结构，如星型、总线型、环型、树形等，并简述各自的特点和应用场景。
三、案例分析：选择合适的拓扑结构（30分钟）1.提供一个具体的实际案例，例如公司需要在不同楼层建设一个覆盖整个办公楼的局域网，让学生分析并选择最合适的拓扑结构。
2.引导学生思考，并让学生在小组内进行讨论和解决方案的提出。
3.分组讨论结束后，让每个小组汇报选择的拓扑结构，并理由。
四、实践操作：调整和优化网络拓扑结构（30分钟）1.提供一个网络拓扑结构的图示，让学生分析并提出优化建议。
2.学生在模拟网络环境中进行拓扑结构的调整和优化。
3.学生分小组进行实践操作和讨论，最后汇总每个小组的调整和优化方式。
五、总结和讨论（10分钟）1.总结本节课的学习内容和方法，并强调计算机网络拓扑结构在实际应用中的重要性。
2.引导学生讨论探讨网络拓扑结构在其他领域的应用，如物联网、城市智能交通等。

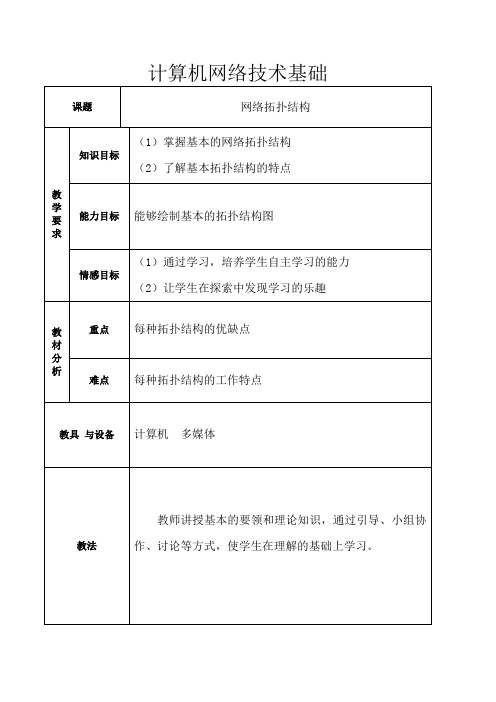

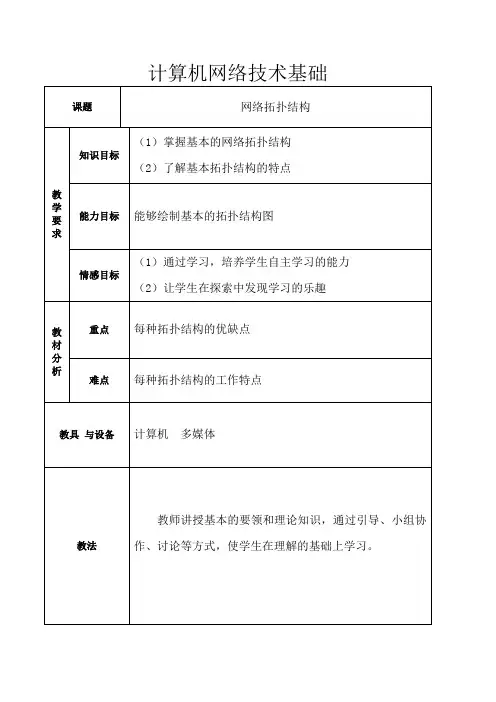

计算机网络技术基础课题网络拓扑结构教学要求知识目标（1）掌握基本的网络拓扑结构（2）了解基本拓扑结构的特点能力目标能够绘制基本的拓扑结构图情感目标（1）通过学习，培养学生自主学习的能力（2）让学生在探索中发现学习的乐趣教材分析重点每种拓扑结构的优缺点难点每种拓扑结构的工作特点教具与设备计算机多媒体教法教师讲授基本的要领和理论知识，通过引导、小组协作、讨论等方式，使学生在理解的基础上学习。
教学过程教学活动与设计一、网络拓扑结构的定义计算机网络的拓扑结构是指网络中的计算机、线缆以及其他组件的物理布局，是一种研究与大小、形状无关的构成图形（线、面）的方法。
二、基本的网络拓扑结构（一）总线型拓扑结构1.总线型拓扑结构中所有联网设备共用一条物理传输线路，所有的节点都通过相应的接口连接在总线上，所有数据都在一条线路上传输，并能够被连接在线路上的所有设备感知。
2.总线型拓扑结构的优缺点优点：●结构简单，易于扩充。
●共享能力强，便于广播式传输。
●易于布线、安装，费用低。
缺点：●故障诊断困难●故障隔离维护困难（二）星型拓扑结构1、星形拓扑结构中，每个节点都有一条点到点链路与公共中心节点相连，任意两个节点之间的通信都必须通过中心节点，并且只能通过中心节点进行通信。
2、星形拓扑结构的优缺点优点：●结构简单，便于管理与维护。
●控制简单，便于建网，方便服务。
●网络延迟时间较小，传输误差较低。
●可靠性高。
缺点：●扩展困难，安装费用高。
●对中央节点依赖性强，资源共享能力差。
（三）环形拓扑结构1、在环形拓扑结构中，每个网络节点通过环节点连接在一条首尾相连的闭合环路中。
环路中各节点地位相同，任何节点在取得令牌（Token）后均可发送信息。
2、环形拓扑结构的优缺点优点：●各工作站间无主从关系，结构简单●信息在网中沿固定方向流动，延迟固定，实时性较好。
●两个节点间仅有唯一的路径，简化了路径选择缺点：●可靠性差，任何线路或节点出现故障，都有可能引起全网故障，可充性也比较困难。

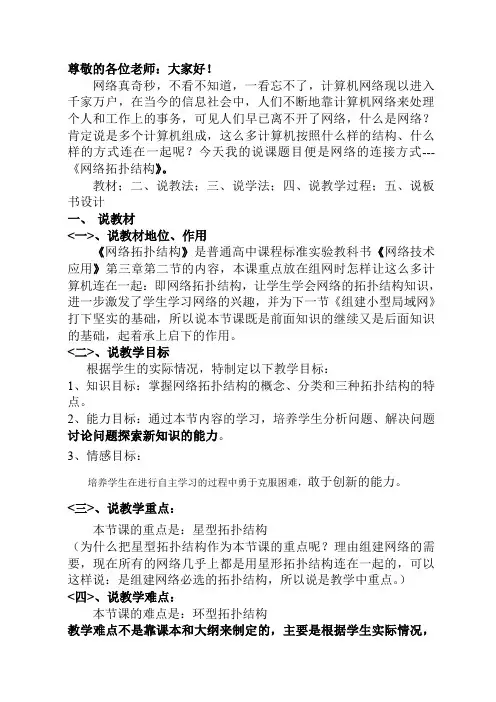

尊敬的各位老师：大家好！网络真奇秒，不看不知道，一看忘不了，计算机网络现以进入千家万户，在当今的信息社会中，人们不断地靠计算机网络来处理个人和工作上的事务，可见人们早已离不开了网络，什么是网络？肯定说是多个计算机组成，这么多计算机按照什么样的结构、什么样的方式连在一起呢？今天我的说课题目便是网络的连接方式---《网络拓扑结构》。
教材；二、说教法；三、说学法；四、说教学过程；五、说板书设计一、说教材<一>、说教材地位、作用《网络拓扑结构》是普通高中课程标准实验教科书《网络技术应用》第三章第二节的内容，本课重点放在组网时怎样让这么多计算机连在一起：即网络拓扑结构，让学生学会网络的拓扑结构知识，进一步激发了学生学习网络的兴趣，并为下一节《组建小型局域网》打下坚实的基础，所以说本节课既是前面知识的继续又是后面知识的基础，起着承上启下的作用。
<二>、说教学目标根据学生的实际情况，特制定以下教学目标：1、知识目标：掌握网络拓扑结构的概念、分类和三种拓扑结构的特点。
2、能力目标：通过本节内容的学习，培养学生分析问题、解决问题讨论问题探索新知识的能力。
3、情感目标：培养学生在进行自主学习的过程中勇于克服困难，敢于创新的能力。
<三>、说教学重点：本节课的重点是：星型拓扑结构（为什么把星型拓扑结构作为本节课的重点呢？理由组建网络的需要，现在所有的网络几乎上都是用星形拓扑结构连在一起的，可以这样说：是组建网络必选的拓扑结构，所以说是教学中重点。
）<四>、说教学难点：本节课的难点是：环型拓扑结构教学难点不是靠课本和大纲来制定的，主要是根据学生实际情况，并考虑教学实施的难易来完成的，由于我校学生文化基础底子薄，理解能力比较差，而环型拓扑结构，很抽象，很难理解，所以我把环型拓扑结构定为本课的教学难点。
<五>说教具准备：（好的教具有助于教师的讲课，更有助于学生的理解）本节课我采用的教具如下：电脑、电子教学平台、PPT课件、图片。
