12方抓斗技术参数摘要：一、12方抓斗概述二、12方抓斗技术参数1.容量2.斗形尺寸3.最大挖掘深度4.工作速度5.操作方式6.安全性能三、12方抓斗的应用领域四、选购与使用建议正文：【12方抓斗概述】12方抓斗是一种常用的工程机械设备，主要用于挖掘、装载、搬运等作业。

它以其高效、便捷、稳定的性能受到了广大用户的一致好评。

12方抓斗不仅在国内市场表现优异，还远销海外，成为我国工程机械行业的代表产品之一。

【12方抓斗技术参数】【1.容量】12方抓斗的容量为12立方米，满足了大型工程项目的需求。

其斗容设计合理，可有效提高工作效率，降低作业成本。

【2.斗形尺寸】12方抓斗的斗形尺寸为4000*1500*1100mm，适用于各种复杂环境的作业。

斗形设计符合工程力学原理，提高了抓取物料的稳定性。

【3.最大挖掘深度】12方抓斗的最大挖掘深度可达30米，满足了大深度作业的要求。

其挖掘力强，可应对各种硬度物料的挖掘。

【4.工作速度】12方抓斗的工作速度快，能够在短时间内完成大量作业。

其行驶速度、挖掘速度和装载速度均符合行业领先水平。

【5.操作方式】12方抓斗采用智能化操作方式，操作简便、易上手。

配备先进的操控系统，实现了多种作业模式的一键切换。

【6.安全性能】12方抓斗在设计时充分考虑了安全性能，采用了多重安全防护措施。

如：自动限位、紧急制动、漏电保护等，确保了操作者的人身安全。

【12方抓斗的应用领域】12方抓斗广泛应用于建筑、市政、矿山、港口、垃圾处理等领域的物料挖掘、搬运和装卸作业。

【选购与使用建议】选购12方抓斗时，应注意以下几点：1.选择正规厂家生产的产品，保证质量和售后服务。

2.根据实际作业需求，选择合适的斗形尺寸和挖掘深度。

3.考虑工作速度和安全性能，确保作业效率和人身安全。

4.了解产品的适用领域，避免选购不当造成的浪费。

在使用12方抓斗时，应注意以下几点：1.遵守操作规程，确保设备正常运行。

2.定期检查保养，延长设备使用寿命。

山东石横特钢集团东阿金华钢铁有限公司炼钢工程5t抓斗吊设备技术规格书1534-2009工程山东省冶金设计院有限责任公司2009-11本技术规格书仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的详细条文。

卖方提供的设备应能够满足规格书中的规定，包括功能、结构、性能参数等方面的技术要求，并保证符合有关国家、行业技术规范和标准以及买方提供的技术资料的要求。

技术规格书所使用的标准如与卖货方所执行的标准发生矛盾时，按较高标准执行。

在订合同之后，买方有权提出一些补充要求，具体项目由买卖双方共同商定。

1.设备编号 SG1534•5·2·0032.设备名称 5t抓斗桥式起重机3.技术数据3.1主要技术参数工作制度采用A6工作制一台双梁起重机,带操作室起重量：5t起重机跨度：19m起升高度：～30m, 旋流井最底面标高-22m，车间地坪+0.0m,抓斗吊离车间地面的极限高度为8m;配套超重型0.75m3抓斗，抓斗的开闭方向与起重机大运行方向一致额定工作速度:主起升：≥7.1m/min大车运行：≥73m/min缓冲器高度：1020mm道轨型号：QU80滑线位置：驾驶室对侧，上下方向:400mm、450mm、450mm；水平方向：600mm起重机重量：～26t使用环境：室内（车间厂房）3.2供配电设施技术条件：（1）电源：三相交流 380V+/-10%; 50HZ+/-3%;（2）系统中性点接地方式：380V（动力用）中性点直接接地380V/220V（照明用）中性点直接接地（3）电气设备的适应电压电气设备的适应电压要求按下表选用。

电气设备的适应电压3.3 主要技术要求（1）起重机采用双梁窄箱体结构，主梁、端梁、小车架材质采用16Mn。

（2）电动机为起重机专用的YZR绕线型电动机，绝缘等级H级；润滑系统采用电动集中干油润滑，保证油路不渗油，打油畅通。

（3）小车限位形式为接近开关，大车限位形式为红外线，起升设双限位。

抓斗起重机安全操作规程字数：2000一、引言抓斗起重机作为一种重要的建筑机械设备，广泛应用于各类工程施工中。

为确保抓斗起重机的安全运行和操作，制定本安全操作规程，以指导工作人员正确、安全地操作抓斗起重机。

二、操作人员资格要求1. 抓斗起重机操作员必须持有相应的操作证书，且定期进行操作技能培训，以提高操作技能水平和安全意识。

2. 操作人员必须具备良好的身体素质，无严重心脏病、高血压、精神疾病等患病史。

3. 操作人员必须熟悉抓斗起重机的结构、性能、操作方法等相关知识，能够正确理解使用说明书和图纸。

三、安全操作规程1. 务必严格按照操作手册、安装说明书和相关要求进行操作，切勿超载使用抓斗起重机。

2. 在使用前，应检查抓斗、钩链、制动器、限位器、安全防护装置等部位是否完好，确保设备无故障。

3. 运行前，应对起重机进行全面的检查，包括润滑油的油位、电气系统的正常运行、制动器的灵敏度等，如有异常，应及时通知维修人员进行处理。

4. 抓斗起重机操作员必须按照信号员的信号进行操作，且应与信号员建立明确的沟通联系。

5. 操作时，要保持站姿稳定，切勿无故跳跃或奔跑。

如需跨越障碍物，要注意落地的平稳和安全。

6. 在操作过程中，要注重观察周围环境，尤其是切勿与人员和其他设备相撞。

如发现有危险情况，应及时停止操作并采取相应措施。

7. 抓斗起重机操作时，禁止在高空或斜面上施工，以免造成安全隐患。

8. 操作前后，要对起重机进行彻底的清扫和维护保养，保持设备的清洁和完好。

四、吊装安全要求1. 吊装前，应对起重物进行全面检查，确保其结构完好，且符合吊装条件。

2. 在吊装过程中，要保持专业的吊装工人指导，并按照吊装计划进行操作，严禁擅自改变或超过吊装限制条件。

3. 在进行高空吊装时，要根据现场情况合理设置并使用安全防护措施，确保吊装安全。

4. 吊装过程中，要随时关注起吊物的稳定状态，避免晃动或脱落。

5. 禁止在吊装过程中搭乘起重物，以免造成人员伤亡和设备损坏。

|通用桥式起重机使用维护说明书起重机厂1. 概述本说明书适用于电动双梁桥式起重机（包括吊钩、抓斗、电磁、防爆、绝缘、两用、三用、双小车、挂梁、司机室移动等）安装、使用维护及试车验收。

1.1 起重机的主要用途本系列电动桥式起重机用于工厂、电站、库房、料场等固定跨间内搬运物料，安装维修设备。

根据使用要求按取物装置可分为如下几种类型。

a、吊钩桥式起重机：用于搬运成件物品；b、抓斗桥式起重机：用于搬运散料物品；c、电磁桥式起重机：搬运黑色金属物品；d、抓斗吊钩桥式起重机：搬运成件或散料物品，可一机两用，每个工作循环只能用一种取物装置；e、电磁吊钩桥式起重机：搬运成件物品或吸运黑色金属物料，可一机两用；f、抓斗电磁桥式起重机：搬运散料物品或吸运黑色金属物料，可一机两用；g、抓斗电磁吊钩桥式起重机：可一机三用，搬运、抓取、吸吊各种物料，每次只可用一种取物装置；h、防爆桥式起重机：在易燃、易爆环境内使用搬运安装物品，按四种防爆级别ⅠⅡ A ⅡBⅡC 选择使用；i、绝缘桥式起重机：在带电环境下搬运物品如电解电镀车间；j、双小车桥式起重机：在一台起重机上有两台小车，可同时或单独使用；k、司机室移动桥式起重机：为便于司机操作准确，起重机司机室可沿桥架随小车或自行移动。

1.2 主要性能参数及构造1.2.1 主要性能参数起重量、跨度、起升高度、工作级别、各机构工作速度、小车工作极限、最大轮压、抓斗容量及物料比重、电磁盘型号、外形尺寸、防爆级别等。

具体数值查阅起重机总图。

1.2.2 起重机的构成（见图1）图11、电器设备2、小车3、大车运行机构4、桥架5、抓斗6、吊钩7、电磁盘a. 起升机构由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动轴、联轴器等组成。

b. 运行机构是由电动机、制动器、减速器、传动轴、联轴器、车轮组构成，小车多为集中驱动，大车多为分别驱动。

c. 桥架结构由主梁、端梁、走台、电缆滑架、司机室、梯子栏杆平台等组成。

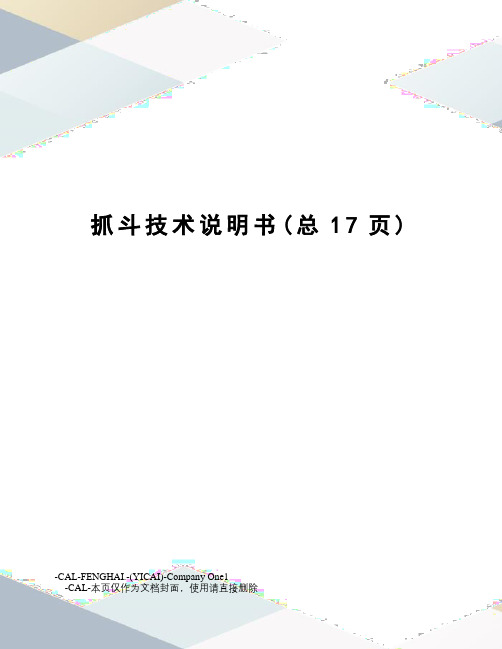

抓斗技术说明书(总17页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一.抓斗设备数据卡：－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－产品型号： FRG16.0-0.9-10500 出厂日期：年月技术参数：斗容：10.5 m3 散货比重： 0.9 t/m3自重：≈6000 kg 滑轮倍率：3倍率闭合索行程：6627 mm 闭合索直径：26 mm滑轮底径：560 mm 闭合索长度： 13500 mm物料堆积角： 40°结构外形尺寸：打开高度： 4554 mm打开宽度： 4280 mm闭合高度： 4076 mm闭合宽度： 3040 mm抓斗长度： 2810 mm二. 零部件清单产品型号: FRG16.0-0.9-10500图号名称XG0149-000 总装配图XG0149-100 斗体XG0149-200 上承梁HLJ560-000 滑轮组XG0149-300 下承梁XG0149-400 右撑杆XG0149-500 左撑杆图号: XG0149-000 FRG16.0-0.9-10500四索双瓣抓斗图号: XG0149-000FRG16.0-0.9-10500四索双瓣抓斗图号: XG0149-000FRG16.0-0.9-10500四索双瓣抓斗序号图号数量名称001 XG0149-100 2 斗体002 XG0149-200 1 上承梁003 XG0149-300 1 下承梁004 XG0149-400 2 右撑杆005 XG0149-500 2 左撑杆006 XG0149-600 1 头部链条及卸扣007 DL02-00 钢索导轮008 8 六角螺栓GB5783-86 M16×40 009 8 弹簧垫圈GB93-87 16 010 XZ16.0-01 4 撑杆上销轴φ100×172 011 10 尖头油嘴M10*1 012 XG0149-010 4 销轴压板20×40×140 013 XG0149-011 4 压板挡块40×70×210 014 8 六角螺栓GB5783-86 M16×40 015 8 弹簧垫圈GB93-87 16016 XZ16.0-02 4 撑杆下销轴φ100×205 017 XG0149-012 4 销轴挡圈φ120×φ81×35 018 4 六角螺栓M16×130 019 4 弹簧垫圈16020 4 六角螺母M16021 XZ16.0-03 2 主销轴φ160×338 022 XG0149-013 2 挡圈30×φ275 023 CT16.0-03 4 衬套φ170/φ145.5×51 024 XG0149-014 2 垫圈12×φ280 025 XG0149-015 2 压板30×80×220026 2 外舌止动垫圈GB856-76 36027 2 六角螺栓GB5783-86 M36×80 028 XT28-000 2 楔套28# 029 XT28-001 2 销轴φ70×109 030 XT28-002 2 压板16×40×95 031 4 内六角螺栓GB70-85 M12×20 032 4 弹簧垫圈GB93-87 12033 1 铭牌034 4 铆钉GB827-76 3×10 035 XG0149-017 4 限位块35×放样16x55 036 16 销轴GB882-86 B型037 16 平垫圈GB95-85 16 038 16 开口销GB91-86 4x25 039 2 方钢支撑040 2 方钢支撑041 2 方钢支撑042 2 方钢支撑图号：XG0149-200上承梁图号：XG0149-200上承梁序号图号数量名称001 XG0149-201 1 上滑轮座002 HLJ560-000 4 上滑轮组003 HLJ560-003 2 端盖一12×φ299 004 HLJ560-004 2 端盖二18×φ299 005 XG0149-202 1 上滑轮轴φ140×650 006 XG0149-203 1 钢索保护罩007 4 六角螺栓GB5783-86 M16x40 008 4 弹簧垫圈GB93-87 16009 DB100-160 2 轴挡板12×50×190 010 4 六角螺栓GB5783-86 M16x45 011 4 弹簧垫圈GB93-87 16012 XG0149-204 2 挡套φ168/φ141×97 013 XG0149-204 1 挡套φ168/φ141×70 014 1 尖头油嘴M10*1图号：HLJ560-000滑轮组图号：HLJ560-000 滑轮组序号图号数量名称001 HLJ560-001 1 滑轮002 1 轴承42228003 HL560-002 2 孔用挡圈图号：XG0149-300下承梁图号：XG0149-300下承梁序号图号数量名称001 XG16.0-301 1 横梁002 XG16.0-302 1 下滑轮座003 HLJ560-000 4 下滑轮组004 HLJ560-003 1 端盖一12×φ299 005 HLJ560-004 1 端盖二18×φ299 006 XG16.0-303 1 轴及平衡块007 XG16.0-308 1 钢索保护罩008 4 六角螺栓GB5783-86 M16×40009 4 弹簧垫圈GB93-87 16010 XG0149-305 2 挡圈011 4 六角螺栓GB5783-86 M16×45012 4 弹簧垫圈GB93-87 16013 HL560-005 1 隔圈014 CT16.0-05 2 衬套φ160/φ140.5×47015 4 油嘴M10*1图号：XG0149-400 右撑杆图号：XG0149-400右撑杆序号图号数量名称001002003004005006007008 CT16.0-01 2 衬套Φ95/φ80.4×91 009图号：XG0149-500左撑杆图号：XG0149-500 左撑杆序号图号数量名称001002003004005006007008 CT16.0-01 2 衬套Φ95/φ80.4×91 009。

液压抓斗操作规程《液压抓斗操作规程》一、摘要液压抓斗是一种常用于建筑工地和工程施工中的装载工具，它能够快速而高效地进行物料的搬运和装载。

然而，操作液压抓斗需要一定的技术和规范，以确保安全和高效地完成工作。

本文将介绍液压抓斗的操作规程，以及相关的注意事项。

二、操作规程1. 检查设备：在使用液压抓斗之前，必须先对设备进行仔细的检查，包括液压系统、电气系统、机械部件等方面。

确保设备没有明显的故障和损坏。

2. 打开液压系统：在使用液压抓斗前，必须先启动液压系统，确保液压油的压力和流量正常。

同时，需要检查液压油的油位和质量，确保其符合要求。

3. 确定操作位置：在进行操作前，必须确定好液压抓斗的操作位置，避免在操作过程中发生意外事故。

4. 操作步骤：液压抓斗的操作步骤包括启动、操作、停止等，操作人员必须熟悉并严格执行这些步骤，提高操作的安全性和稳定性。

5. 注意事项：在操作液压抓斗时，必须注意机器周围的环境和其他工作人员的安全，避免发生碰撞和意外事故。

同时，需要根据工作需求，合理调整液压抓斗的工作速度和动作幅度，确保工作的高效和稳定。

三、注意事项1. 操作人员必须接受专业培训，并持有操作资格证书。

2. 液压抓斗的保养和维护必须按时进行，确保设备的正常运转。

3. 在操作液压抓斗时，必须穿戴好安全帽、工作服和防护手套等个人防护装备。

4. 在使用液压抓斗时，必须按照设备说明书和操作手册的规定进行，严禁违章操作。

通过严格执行液压抓斗的操作规程和注意事项，可以有效地保障设备的使用安全和工作效率，同时也能够延长设备的使用寿命。

希望所有液压抓斗操作人员都能够严格遵守相关规程，确保施工作业的顺利进行。

移动抓斗式格栅除污机安装、维护、操作使用手册地址（ADD）：****************邮编（PQ）： **************电话（TEL）： ***************传真（FAX）：*****************电邮（E-mail）：*******************YDZD型移动式格栅除污机安装使用说明书一、主要用途与适用范围YDZD型移动抓斗式格栅除污机是我公司为满足大流量、宽渠道的格栅清污需求，在原钢丝绳格栅除污机的基础上设计了可水平移动的台车机构和驱动控制的一种新机型。

设计中考虑到大型取水构筑物负荷大的特点，用大容积的耙斗来清除水中的垃圾杂物。

三条钢丝绳其中两条钢丝绳在主电机的带动下将耙斗缓慢平稳的提升至出料口位置，另一条（即位于中间）钢丝绳在差动电机的带动下将耙斗翻转，并配合刮板机构将栅渣排除，达到除污的目的。

使用时可采用一台除污机进行多组并列格栅的清污，投资少，效果好，利用率高。

三条钢丝绳通过传感器相互配合，使耙斗升降和开合自如。

移动机构在移动电机的带动下平稳在轨道上移动，预定位置有定位开关和定位销，使其能够在任意一组格栅位置准确定位。

该格栅适用于进水渠道较宽的自来水厂；雨、污水提升泵站；污水处理厂；电厂等进水口处，依次去除水体中的漂浮垃圾和杂物，保护后续工艺设备安全运行。

二、主要规格及技术参数（见下表）三、主要结构及特点1、YDZD型移动格栅除污机由下列部件组成：上机架、移动装置、升降机构、差动机构、卸料机构、耙污装置、格栅胸墙组，电控装置等。

2、YDZD型移动格栅除污机由三台相互独立的减速机带有制动电机来驱动，即，移动、升降和差动控制电机，移动减速机电机位于上机架底盘一侧，通过转动轴带动行走轮作往返运动，升降减速机位于上机架工作平台上驱动钢丝绳卷筒，使耙斗作升降动作，差动减速机装于机架顶部带动差动滑轮、滑动、使耙斗做开、闭耙动作。

3、YDZD型格栅除污机设计有独特的“抓斗式”齿耙，它由斗体及两侧装有导轨，为抓斗（齿耙）的上下提供一个运行通道，使抓斗运行平稳，并有效地抓污排污。

通用门式起重机安装维护使用说明书（5t-320t）编制：一、二、三、四、五、六、七、一、概述：本书明书适用于通用门式起重机（包括吊钩、抓斗、两用、双小车、司机室移动等）安装使用维护及试车验收。

1.1通用门式起重机的主要用途：通用门式起重机用于工厂、电站、库房、料厂等固定跨间内搬运物料，安装维修设备。

根据使用要求按型式可分如下几种类型：a.A型双主梁门式起重机；b.L型单主梁门式起重机；c.U型双主梁门式起重机；d.抓斗吊钩门式起重机—搬运成件或散料物品，可一机两用，每个工作循环只能e.f.g.1.a.b.c.由主梁、下横梁、走台、支腿、电缆滑架、司机室、梯子栏杆平台等组成。

d.操纵机构及电气控制设备由联动台或凸轮控制器、保护柜、电源箱、电阻器、大车导电器及各限位开关等组成。

三、运输、组装和架设1运输1.1起重机拆解运输时，应特别注意避免扭弯、撞击，防止各构件损坏和变形等。

1.2吊运时至少须捆扎两处，且捆扎处设置衬垫物，捆扎位置以竖杆节点位置为宜。

1.32组装2.12.1.12.1.22.1.311.1和灵活。

金属结构有无变形，钢丝绳绕绳是否正确，绳头捆扎是否牢固。

1.2电气方面必须完成下列工作后才能试车。

1.2.1用兆姆表检查全部电器系统和所有电气设备的绝缘电阻。

1.2.2检查操纵线路是否正确和所有操纵设备的运动部分是否灵活可靠。

1.2.3大、小车供电部份的电缆要无卡滞和装好牵引绳。

1.3装好所有限位器，并保证其灵活可靠。

2无负荷试车经过上述检查，方可进行无负荷试车。

步骤如下:2.1起重行车试车:空载吊梁行车沿轨道车来回运行三次，车轮不应打滑，制动平稳可靠，轨道终2.22.333.13.1.13.1.23.1.33.1.43.1.5各机械动作平稳，无激烈振动和冲击。

3.2静负载试车（1.25P）行车起升额定负载，于主梁上往返几次以后，将电葫芦开到跨中，将重物升到一定高度(离地面约100mm)，静置10min，此时测量主梁下挠度。

大同富乔垃圾焚烧发电项目15t桥式抓斗起重机维护使用说明书北京起重运输机械设计研究院二零零八年八月目录1概述 (3)1.1用途 (3)1.2主要技术参数 (3)1.3构造简介 (4)2使用与操作 (5)2.1安全规则 (5)2.2起重机司机的职责 (6)2.3合闸上电 (6)2.4开车 (7)2.5停车 (7)2.6三机构清零 (8)2.7安全位置区 (8)2.8触摸屏与联动台 (9)2.9一般故障与处理 (10)3维护与保养 (11)3.1起升机构的维护与保养 (11)3.2大、小车运行机构的维护与保养 (13)3.3金属结构（桥架﹑小车架）的维护与保养 (13)3.4轨道的维护与保养 (13)3.5限位开关的维护与保养 (13)3.6电气设备的维护与保养 (14)4调整 (15)4.1起升制动器的调整 (15)4.2运行“三合一”制动器的调整 (15)4.3抓斗开闭压力的调整 (15)5润滑 (15)5.1润滑油润滑 (15)5.2润滑脂润滑 (16)1概述本使用维护说明书适用于垃圾发电厂垃圾搬运用半自动控制抓斗起重机（以下简称起重机）。

用户应按本使用维护说明书的规定使用和维护起重机。

1.1用途垃圾搬运用半自动控制抓斗起重机是城市生活垃圾焚烧厂垃圾供料系统的核心设备，位于垃圾贮存坑的上方，主要承担垃圾的投料、搬运、搅拌、取物和称量工作。

投料：当焚烧炉进料口的垃圾不足时，起重机抓取垃圾坑中发酵好的垃圾运行至进料口上方，给垃圾焚烧炉的进料漏斗加料。

搬运：将靠近卸料门的垃圾运到贮坑的其他地方，避免卸料门的拥堵，调节坑内垃圾数量，使之贮存3～5天的垃圾焚烧量。

搅拌：由于国内的生活垃圾含水量较高，燃烧值较低，垃圾在贮存坑内需停留一定的时间，通过自然压缩和部分发酵，降低含水量，提高热值。

新旧垃圾的搅拌混合可缩短发酵时间。

另外，由于生活垃圾的组成复杂，成份含量变化大，为避免进炉垃圾性质波动过大，也需要对坑内垃圾进行必要的搅拌与混合。
