基于图像处理的小车自动跟踪系统设计分析图像处理技术在许多领域中广泛应用，其中之一就是小车自动跟踪系统。
本文将基于图像处理技术对小车自动跟踪系统进行设计分析。
一、引言随着科技的发展，自动驾驶技术逐渐受到关注，小车自动跟踪系统作为自动驾驶技术的一种应用，具有广阔的应用前景。
本文将通过图像处理技术实现小车自动跟踪系统，并分析其设计原理和实现方法。
二、系统设计原理小车自动跟踪系统的设计主要分为两个步骤：图像处理和车辆控制。
1. 图像处理图像处理是实现小车自动跟踪的关键步骤。
首先，系统需要获取实时视频流，可以通过摄像头等设备进行采集。
接下来，对视频流进行图像预处理，包括减噪处理、边缘检测和图像分割。
减噪处理可以通过应用滤波算法降低图像中的噪声；边缘检测可以提取出图像中物体的边缘信息；图像分割可以将图像分为前景和背景。
在得到了处理后的图像后，需要进行目标检测和物体识别。
可以利用机器学习算法，如卷积神经网络（CNN），进行物体识别和跟踪，找出小车需要跟踪的目标。
2. 车辆控制在获得了目标物体的位置信息后，需要将这些信息转化为控制小车运动的指令。
根据目标物体在图像中的位置关系，可以计算出小车需要调整的转向角度和前进速度。
控制算法可以基于PID控制器或者模糊控制方法进行设计，以实现小车的自动跟随。
三、系统实现方法基于图像处理的小车自动跟踪系统的实现可以借助现有的开源软件和硬件平台，如OpenCV和树莓派。
1. 软件平台OpenCV是一个常用的计算机视觉库，可以用于图像预处理、目标检测和物体识别等任务。
通过使用OpenCV，可以轻松地实现小车自动跟踪系统的图像处理部分。
2. 硬件平台树莓派是一个基于Linux系统的低成本、低功耗的单板计算机，它可以作为小车自动跟踪系统的控制核心。
树莓派可以连接摄像头等设备进行图像采集，并利用GPIO接口控制小车的运动。
系统的实现方法如下：- 使用树莓派连接摄像头，并通过OpenCV进行图像处理。
Electronic Technology & Software Engineering 电子技术与软件工程• 61【关键词】HSV 通道分离 图像处理 智能寻迹等智能寻迹机器人通过计算机编程可实现无人为干预的情况下在特定环境中自主行驶，是智能机器人领域内非常重要的且被广泛研究的智能移动装置。
对于智能寻迹的实现目前有两种基本途径，一种是基于硬件即利用各类传基于OpenCV 图像处理的智能小车户外寻迹算法的设计文/张伊感器判断方位和距离；而另一种则是基于软件即通过图像处理算法实现实时寻迹。
在图像处理过程中Canny 边缘检测算法是普遍运用的方法，但单一使用只对简单的室内寻迹任务有效；对于户外寻迹中复杂的环境信息和不清楚的边缘信息，还需进行HSV 通道分离预处理。
1 HSV通道分离处理1.1 HSV空间的概念HSV (Hue, Saturation, Value) 是A.R.Smith 根据颜色的直观特征创造的颜色空间，可用六角锥体模型( Hexcone Model)来表示，如图1所示。
HSV 表示的参数分别为：色调（H ），饱和度（S ）， 亮度（V ）。
色调（H ）是人们对色彩的感知中最显著、最直观的一方面,用角度度量，对应上图中的圆心角，取值范围为0°至360°，红绿蓝分别相隔120°，互补色分别相差180°。
饱和度（S ）表示色彩的纯度，取值范围是0.0至1.0，对应上图的半径值。
亮度（V ）表示色彩的明暗程度，取值范围为0.0（黑色）至1.0（白色），对应图1中的纵轴。
1.2 RGB空间转换为HSV空间传统的RGB 色彩模型可分辨的色差是非线性的，相比而言HSV 通道更加直观和接近人的视觉经验，因此在图像检索中经常将图像从RGB 空间转换到HSV 空间，变换的公式如下：v=max(r,g,b)其中，在OpenCV 中，图像由RGB 空间转到HSV 空间可用CvtColor 函数实现。

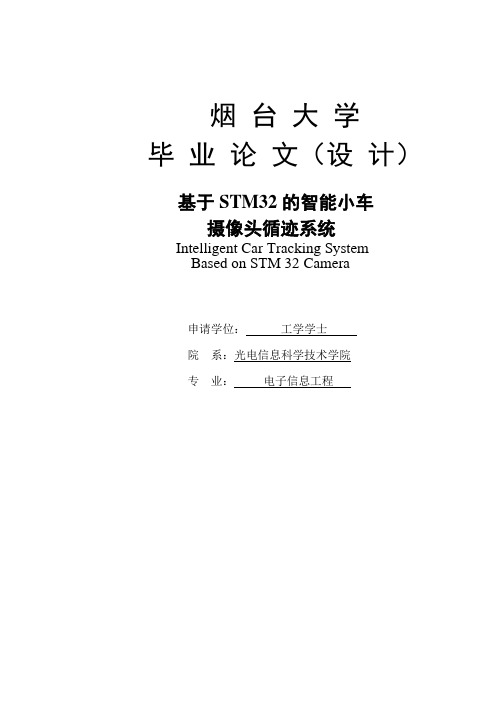

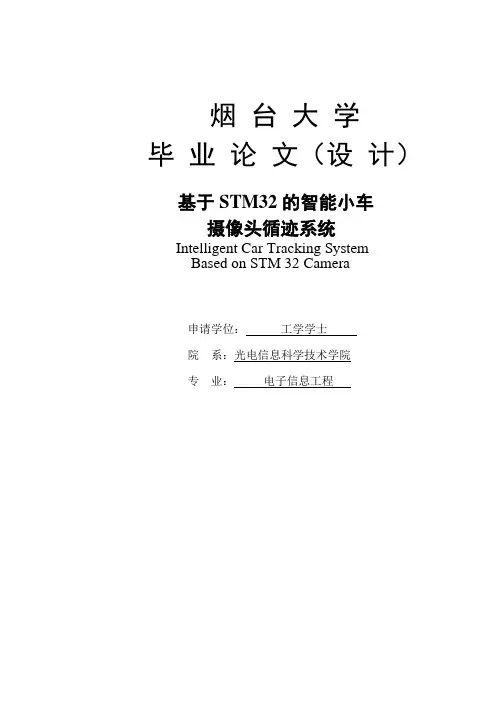

烟台大学毕业论文（设计）基于STM32的智能小车摄像头循迹系统Intelligent Car Tracking SystemBased on STM 32 Camera申请学位：工学学士院系：光电信息科学技术学院专业：电子信息工程毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日烟台大学毕业论文（设计）任务书院（系）：光电信息科学技术学院[摘要]现在人们越来越喜欢安全、节能、环保、智能化和信息化的汽车了，在智能汽车新时代，无人驾驶技术，得到了飞越的发展，成为了智能车时代的新标志。
基于摄像头的自动寻迹智能车控制系统设计雷钧，李峰波（湖北汽车工业学院电气与信息工程学院，湖北十堰 442002）摘要：本文介绍了基于飞思卡尔MC9S12DG128单片机控制的智能车系统，该系统以摄像头传感器作为路径识别装置，通过图像识别提取路径信息。
文章对智能车寻线控制系统的软、硬件设计思路和控制算法等进行了论述。
测试结果表明智能车能准确稳定地跟踪引导线。
关键词：智能车；自动寻迹；MC9S12单片机；图像识别中图分类号：TP273；TP242.6 文献标识码：A0 概述自动寻迹智能车涉及到当前高技术领域内的许多先进技术，其中最主要的是传感技术、路径规划和运动控制。
本课题是以智能车竞赛为背景，以单片机作为核心控制单元，摄像头作为路径识别传感器，以直流电机作为小车的驱动装置，舵机控制小车转向。
车模竞赛的赛道是一个具有特定几何尺寸约束、磨擦系数及光学特性的KT板，其中心贴有对可见光及不可见光均有较强吸收特性的黑色条带作为引导线，宽度为2.5cm。
在行驶过程中，单片机系统通过摄像头获取前方赛道的图像数据，同时通过测速传感器实时获取智能车的速度，采用路径搜索算法进行寻线判断和速度分析，然后做出控制决策，控制转向舵机和直流驱动电机的工作[1-4]。
智能车通过实时对自身运动速度及方向等进行调整来“沿”赛道快速行驶。
1 智能车系统方案作为能够自动识别路径的智能车，自动控制器是设计智能车的核心环节。
自动控制器是以飞思卡尔16位单片机MC9S12DG128（简称S12）为核心，配有传感器、电机、舵机、电池及相应的驱动电路，在保证智能车可靠运行前提下，电路设计应当尽量简洁紧凑，以减轻系统负载，提高智能车的灵活性。
信息处理与控制算法由运行在单片机中的控制软件完成。
因此自动控制器设计可以分为硬件电路设计和控制软件两部分，系统基本控制过程如图1所示。
图1 系统基本控制流程2系统硬件结构本设计中系统的硬件结构大致可以分为以下几个模块，如图2所示。
智能循迹小车设计报告(总17页)一、设计目的本项目旨在设计一款运用机器视觉技术的智能循迹小车，能够自主寻找指定路径并行驶，可用于实现自动化物流等应用场景。
二、设计方案2.1 系统概述本系统基于STM32F103C8T6单片机和PiCamera进行设计。
STM32F103C8T6单片机负责循迹小车的控制和编码器的反馈信息处理，PiCamera则用于实现图像识别和路径规划，两者之间通过串口进行通讯。
2.2 硬件设计2.2.1 循迹模块循迹模块采用红外传感器对黑线进行探测，通过检测黑线与白底的反差判断小车的行驶方向。
本设计采用5个红外传感器，每个传感器分别对应小车行驶时的不同位置，通过对这5个传感器的读取，可以获取小车所在的实际位置和前进方向。
电机驱动模块采用L298N电机驱动模块，通过PWM信号来控制电机的转速和方向。
左右两侧的电机分别接到L298N模块的IN1~IN4引脚，电机转向由模块内部的电路通过PWM 信号控制。
2.2.4 Raspberry PiRaspberry Pi用于图像处理和路径规划。
本设计使用PiCamera进行图像采集，在RPi 上运行OpenCV进行图像处理，识别道路上的黑线，并通过路径规划算法计算出循迹小车当前应该行驶的方向，然后将该方向通过串口传输给STM32单片机进行控制。
本设计的系统结构分为三个层次：传感器驱动层、控制层、应用层。
其中，传感器驱动层实现对循迹小车上的传感器的读取和解析，生成对应的控制指令；控制层对控制指令进行解析和执行，控制小车的运动；应用层实现图像处理和路径规划，将路径信息传输给控制层进行控制。
在应用层，本设计采用基于灰度阈值的图像处理算法，通过寻找图像中的黑色线条，将黑色线条和白色背景分离出来，以便进行路径规划。
路径规划采用最短路径算法，计算出循迹小车当前应该行驶的方向，然后将该方向发送给控制层进行控制。
2.4 可行性分析本设计的硬件设计采用常见的模块化设计，采用Arduino Mega作为基础模块，通过模块之间的串口通信实现对整个系统的控制，扩展性和可维护性良好。
基于摄像头的智能循迹小车控制算法设计智能循迹小车的设计包括车的机械结构设计，硬件电路设计和控制算法设计三个方面。
文章采用模糊控制和PID算法进行电机和舵机的控制，完成智能循迹小车的控制算法设计。
该控制算法能够使得智能循迹小车在指定赛道内完成自动行驶的功能，达到设计要求。
标签：算法设计；智能循迹小车；行驶控制引言随着人工智能技术的发展，智能行车软件开发已成为计算机科学领域的研究热点之一，许多的实验平台和驾驶辅助系统已经开发出来。
自动驾驶的实现需要依靠人工智能、视觉计算、雷达、监控装置和全球定位系统协同合作，让电脑可以在没有任何人类主动的操作下，自动安全地操作机动车辆。
基于摄像头的智能循迹小车的设计与控制软件研发是探索自动驾驶技术的一种有效途径，它以摄像头为路况监测传感器，完成在指定道路上的不同任务。
智能循迹小车的设计与控制软件研发主要包含三个基本方面[1-3]：机械结构的设计、硬件系统的搭建、软件系统的编写。
机械结构调整模仿汽车的机械结构，包括重心调整，前轮定位等。
硬件电路的设计遵从可靠性，稳定性和完整性，设计出一套符合要求的硬件电路。
软件设计通过道路识别算法和控制算法完成控制，同时以大量的赛道数据为基础保证了智能车的稳定性。
1 智能循迹小车的机械结构小车的机械结构主要由电机，底盘，舵机和摄像头四个部分构成。
在智能车底板与后驱动模块之间增加垫片可以降低底盘离地的间隙，为了保证智能车在弯道行驶时不发生侧滑，底盘离地的间隙应该是越小越好，但还要考虑车模在坡道处底盘不会碰到赛道，经过实验设置底盘离地间隙为8mm。
舵机采用前置悬置方式安装，使摆臂和舵机始终处于同一个水平面，有利于转向的灵活性，缩短舵机反应时间。
智能车CMOS摄像头的安装主要考虑了三个因素[4-5]：首先，保证摄像头的位置绝对居中且正对前方；其次，在安装高度上要尽量高，获取足够多的路况信息；最后，近瞻距离智能车20CM之内，用来保证智能车不偏离赛道。
基于摄像头传感器的智能车循迹算法设计方案智能车循迹算法设计是一个面向摄像头传感器的重要问题。
在该设计方案中，我们将使用摄像头传感器获取实时图像，并通过算法对车辆的行驶轨迹进行识别和监控。
1.硬件配置首先，我们需要准备一辆小型车辆，安装上摄像头传感器，以便获取行驶过程中的实时图像。
摄像头传感器应具备高清晰度、广角和长距离拍摄等特点，以确保获得准确的图像信息。
2.图像采集和处理摄像头传感器将连续获取车辆行驶过程中的实时图像，这些图像将用于车辆循迹算法的识别和处理。
在图像采集过程中，需要优化传感器的曝光、对焦和白平衡等参数，以确保图像的清晰度和准确性。
在图像处理方面，我们可以借助计算机视觉技术，使用图像处理算法对采集到的图像进行预处理。
预处理的目标是提取图像中的目标物体，并将其转换为二值图像，以便后续的轨迹识别和分析。
3.循迹算法设计循迹算法是整个智能车循迹系统的核心。
其主要任务是通过分析图像中的车道线信息，实现车辆的自动循迹。
在循迹算法的设计中，我们可以采用以下步骤：步骤1：车道线检测步骤2：车道线跟踪检测到车道线后，接下来需要对其进行跟踪。
可以使用基于Hough变换或RANSAC算法的直线拟合方法，通过拟合检测到的车道线点集，得到车道线的方程参数。
步骤3：车辆偏离检测根据车道线的方程参数，可以计算出车辆与车道线之间的距离，进而判断车辆是否偏离了轨迹。
如果车辆偏离了轨迹，可以通过调整车辆的方向盘或驱动电机，使车辆重新回到正确的行驶轨迹上。
4.实时控制和反馈在循迹算法的实现中，需要实时控制车辆的转向和行驶速度。
可以通过与车辆的控制系统进行接口设计，将算法计算得到的转向角度和速度信息传递给车辆控制系统。
总结基于摄像头传感器的智能车循迹算法设计方案，包括硬件配置、图像采集和处理、循迹算法设计和实时控制与反馈等关键步骤。
通过对摄像头传感器获取到的图像进行车道线检测、跟踪和车辆偏离检测，可以实现智能车的自动循迹和行驶控制，提高行驶的准确性和安全性。
