如何进行3D打印模型的自动支撑生成自动支撑生成是3D打印模型设计和制作过程中的重要步骤。
通过创建支撑结构,可以确保打印出精确、稳定的模型,最大限度地减少变形和断裂的风险。
本文将介绍基于3D设计软件的自动支撑生成方法,以及一些最佳实践,以使你能够有效地生成可靠的打印支撑。
首先,使用合适的3D设计软件打开你的模型文件。
许多专业的3D设计软件,如SolidWorks、AutoCAD、Rhino等,都提供了自动支撑生成的功能。
确保你的模型文件在软件中正确加载,并进行必要的调整,以便符合打印要求。
接下来,你需要选择适当的自动支撑生成工具。
不同的软件提供不同的支撑生成选项,你可以根据你的需求选择合适的工具。
这些工具通常提供了一些参数,如支撑密度、支撑粗细、支撑方向等,你可以根据你的模型特点进行调整。
在选择支撑密度时,你需要考虑模型的几何特征和材料的要求。
复杂的模型和易变形的材料可能需要更密集的支撑结构,以确保打印成功。
然而,过多的支撑结构可能会增加打印时间和后续清理的难度。
支撑粗细是另一个重要的参数。
通常,较粗的支撑结构会更容易清理,但可能会产生表面粗糙度。
相反,较细的支撑结构可以提供更好的表面质量,但清理起来可能更困难。
你需要根据你的打印要求和对表面质量的要求进行取舍。
支撑方向也是一个需要考虑的因素。
支撑结构通常沿着模型的主要方向或曲面法线方向生成。
你可以根据模型的结构特点选择合适的支撑方向,以确保打印出稳定的模型。
避免在薄弱部分或过于斜角的地方生成支撑,以免增加后续清理工作。
当你确定了支撑参数后,你可以运行自动支撑生成工具,在软件中生成相应的支撑结构。
工具通常会根据你的参数设置,在模型上生成合适的支撑。
这个过程可能需要一些时间,具体取决于模型的复杂性和支撑密度。
生成完成后,你可以对支撑进行检查和修改。
你可以旋转和缩放模型,以查看生成的支撑结构是否符合你的要求。
有些软件还提供了手动修改支撑结构的功能,你可以删除、添加或调整支撑,以满足特定的需求。

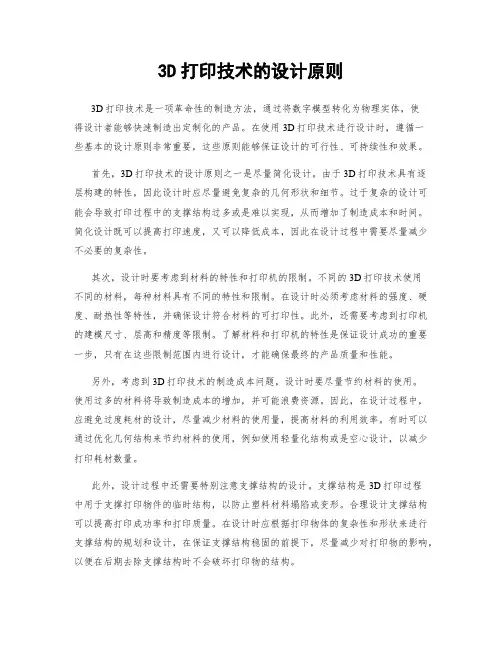

3D打印技术的设计原则3D打印技术是一项革命性的制造方法,通过将数字模型转化为物理实体,使得设计者能够快速制造出定制化的产品。
在使用3D打印技术进行设计时,遵循一些基本的设计原则非常重要,这些原则能够保证设计的可行性、可持续性和效果。
首先,3D打印技术的设计原则之一是尽量简化设计。
由于3D打印技术具有逐层构建的特性,因此设计时应尽量避免复杂的几何形状和细节。
过于复杂的设计可能会导致打印过程中的支撑结构过多或是难以实现,从而增加了制造成本和时间。
简化设计既可以提高打印速度,又可以降低成本,因此在设计过程中需要尽量减少不必要的复杂性。
其次,设计时要考虑到材料的特性和打印机的限制。
不同的3D打印技术使用不同的材料,每种材料具有不同的特性和限制。
在设计时必须考虑材料的强度、硬度、耐热性等特性,并确保设计符合材料的可打印性。
此外,还需要考虑到打印机的建模尺寸、层高和精度等限制。
了解材料和打印机的特性是保证设计成功的重要一步,只有在这些限制范围内进行设计,才能确保最终的产品质量和性能。
另外,考虑到3D打印技术的制造成本问题,设计时要尽量节约材料的使用。
使用过多的材料将导致制造成本的增加,并可能浪费资源。
因此,在设计过程中,应避免过度耗材的设计,尽量减少材料的使用量,提高材料的利用效率。
有时可以通过优化几何结构来节约材料的使用,例如使用轻量化结构或是空心设计,以减少打印耗材数量。
此外,设计过程中还需要特别注意支撑结构的设计。
支撑结构是3D打印过程中用于支撑打印物件的临时结构,以防止塑料材料塌陷或变形。
合理设计支撑结构可以提高打印成功率和打印质量。
在设计时应根据打印物体的复杂性和形状来进行支撑结构的规划和设计,在保证支撑结构稳固的前提下,尽量减少对打印物的影响,以便在后期去除支撑结构时不会破坏打印物的结构。
最后,设计时要注重考虑产品的功能性和实用性。
尽管3D打印技术具有灵活性和个性化的优势,但设计者在设计产品时仍需考虑其实际用途和可行性。

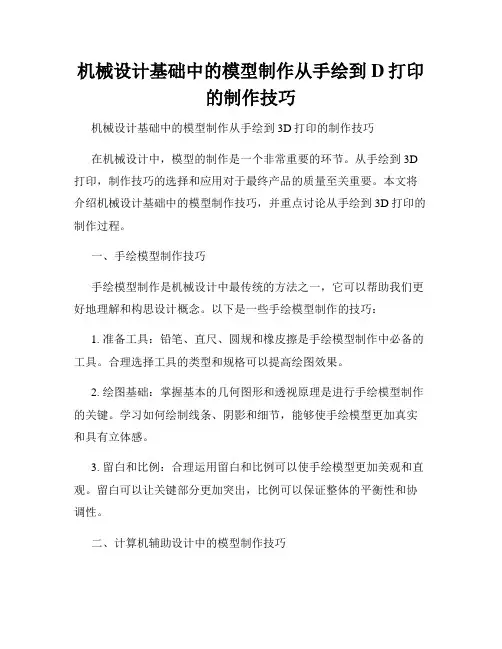

机械设计基础中的模型制作从手绘到D打印的制作技巧机械设计基础中的模型制作从手绘到3D打印的制作技巧在机械设计中,模型的制作是一个非常重要的环节。
从手绘到3D 打印,制作技巧的选择和应用对于最终产品的质量至关重要。
本文将介绍机械设计基础中的模型制作技巧,并重点讨论从手绘到3D打印的制作过程。
一、手绘模型制作技巧手绘模型制作是机械设计中最传统的方法之一,它可以帮助我们更好地理解和构思设计概念。
以下是一些手绘模型制作的技巧:1. 准备工具:铅笔、直尺、圆规和橡皮擦是手绘模型制作中必备的工具。
合理选择工具的类型和规格可以提高绘图效果。
2. 绘图基础:掌握基本的几何图形和透视原理是进行手绘模型制作的关键。
学习如何绘制线条、阴影和细节,能够使手绘模型更加真实和具有立体感。
3. 留白和比例:合理运用留白和比例可以使手绘模型更加美观和直观。
留白可以让关键部分更加突出,比例可以保证整体的平衡性和协调性。
二、计算机辅助设计中的模型制作技巧随着计算机技术的快速发展,计算机辅助设计(CAD)在机械设计中得到了广泛的应用。
以下是一些CAD中的模型制作技巧:1. 选择合适的软件:CAD软件有很多种类,如AutoCAD、SolidWorks等,选择一款合适的软件对于模型的制作非常重要。
2. 正确定位:在CAD软件中,正确的坐标定位可以确保模型的准确性和一致性。
学会使用坐标系和各种定位工具对于模型制作非常关键。
3. 构建基本几何体:使用CAD软件可以迅速地构建基本的几何体,如立方体、球体等。
掌握几何体的构建方法可以为后续模型的制作打下良好的基础。
三、3D打印中的模型制作技巧3D打印是一种将数字模型转化为实体模型的新技术。
它通过逐层堆叠材料来打印出真实的物体。
以下是一些3D打印中的模型制作技巧:1. 设计合适的模型:在进行3D打印之前,需要将设计概念转化为数字模型。
合适的模型设计可以提高打印的成功率和打印件的质量。
2. 选择打印材料:不同的打印材料有不同的特点和适用范围。
FDM 3D打印模型设计要求1.结构设计3D打印模型的结构设计直接关系到模型能不能打印、模型结构强度和后期安装等一系列核心问题,故必须重视。
3D打印模型的结构和一般模型有很大区别,一般来说主要体现在分块、结构加强和连接设计上。
1.1模型分块由于打印机的打印尺寸限制,大型模型一般必须要分块处理。
在哪里分块、分成什么形状是根据结构强度要求、安装顺序和在打印机上的放置位置决定的。
其中首先考虑安装顺序,即分块形成的零件在安装时必须要可以安装,建议在图上画出来各个零件的安装顺序,这在复杂模型中非常有用;其次考虑结构强度要求,即分块处一般要避开受力和形变较大处;最后考虑在打印机上的放置位置,好的块设计可以显著地节省材料和加工时间,以及加强打印时的稳定性(该处在4详细描述)。
如图为挂车牵引车分块示意图,该挂车车头分为19个零件。
1.2壁厚由于FDM 3D打印机采用层叠加的加工方式,故相对于注塑件其结构强度要低,再加上打印机精度限制,不能参考一般注塑件的壁厚。
经验:一般外壳注塑件壁厚为0.8mm 至2mm,要达到同样强度,3D打印壳体模型的壁厚至少在2.5mm,一般建议3mm。
此外,在连接处等部位,为保证强度,必须加强壁厚,使之达到5mm以上。
1.3结构加强件结构加强在塑料件设计中是很常见的,一般体现在圆角过渡以消除应力、在形变处设计加强筋、倒角设计上。
这其中,加强筋和倒角是最常见的。
结构加强件属于额外的设计,故一定要考虑配合干涉问题。
加强筋的设计一般运用在受力较大或形变较大的部位,例如通孔的四周、垂直壁面、完整的平面等处。
加强筋的设计在塑料件注塑/冲压件设计中有国家标准,但3D打印没有必要遵守,可以参考也可以自己控制。
保证尺寸不要过小,以起到应有的效果。
倒角一般用于不适合安防加强筋的垂直壁面。
相对于加强筋,倒角起到的加强作用不高,一般用于控制形变而不是增加强度。
倒角直角边长一般在5mm到10mm左右。
圆角过渡使用情况比较复杂,使用不多,一般用在孔柱配合固定等有大应力的情况。
3D打印模型的尺寸校正与缩放方法在3D打印技术迅速发展的今天,3D打印模型的尺寸校正与缩放方法变得愈发重要。
在进行3D打印之前,确保打印模型的尺寸准确无误是至关重要的,因为任何尺寸误差都可能导致打印品无法达到预期的效果。
本文将介绍一些常用的3D打印模型尺寸校正与缩放方法。
尺寸校正是指通过调整3D打印模型的尺寸,使其与设计要求相符。
尺寸校正可以通过以下几种方法实现:1. 使用3D建模软件:大多数3D打印模型是通过专业的3D建模软件创建的,这些软件通常提供了尺寸校正的功能。
通过选择模型的各个部件,并调整其尺寸,可以轻松地校正整个模型的尺寸。
在进行校正时,建议将参考尺寸与实际尺寸进行比较,以确保达到精确的结果。
2. 使用CAD软件:如果你拥有二进制的3D模型文件,可以使用计算机辅助设计(CAD)软件进行尺寸校正。
在CAD软件中,你可以通过直接编辑模型的尺寸或使用比例缩放工具来校正模型的尺寸。
这种方法特别适用于需要对大量模型进行批量处理的情况。
3. 使用尺寸校正工具:一些专门的软件和在线工具可以帮助你校正模型的尺寸。
这些工具通常提供了直观的界面,让你能够轻松地调整模型的尺寸。
你只需导入模型文件,选择相应的调整参数,即可进行尺寸校正。
这些工具还可以显示模型的预览图,以便你可视化地确认调整结果。
缩放是在3D打印前调整打印模型大小的常用方法,对于需要调整模型尺寸或校正错误尺寸的情况非常有用。
以下是几种常用的3D打印模型缩放方法:1. 比例缩放:比例缩放是调整整个打印模型大小的最简单方法之一。
通过选择适当的比例因子,你可以将模型的尺寸缩小或放大。
比例因子为1表示原始尺寸,小于1的比例因子表示缩小,大于1的比例因子表示放大。
比例缩放通常适用于整体缩放需求。
2. 部分缩放:对于只需要调整模型某一部分尺寸的情况,可以使用部分缩放。
在3D建模软件或CAD软件中,选择需要调整的部分,然后按比例缩放或直接调整尺寸。
这种方法特别适用于需要改变模型的某个局部细节的情况。

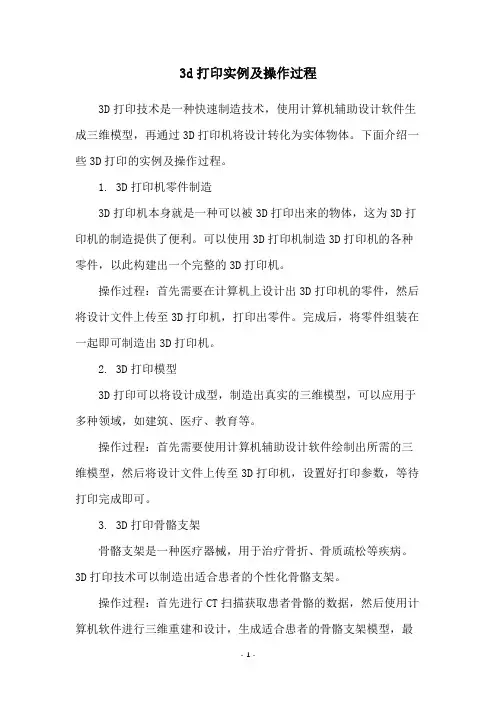

3d打印实例及操作过程
3D打印技术是一种快速制造技术,使用计算机辅助设计软件生成三维模型,再通过3D打印机将设计转化为实体物体。
下面介绍一些3D打印的实例及操作过程。
1. 3D打印机零件制造
3D打印机本身就是一种可以被3D打印出来的物体,这为3D打印机的制造提供了便利。
可以使用3D打印机制造3D打印机的各种零件,以此构建出一个完整的3D打印机。
操作过程:首先需要在计算机上设计出3D打印机的零件,然后将设计文件上传至3D打印机,打印出零件。
完成后,将零件组装在一起即可制造出3D打印机。
2. 3D打印模型
3D打印可以将设计成型,制造出真实的三维模型,可以应用于多种领域,如建筑、医疗、教育等。
操作过程:首先需要使用计算机辅助设计软件绘制出所需的三维模型,然后将设计文件上传至3D打印机,设置好打印参数,等待打印完成即可。
3. 3D打印骨骼支架
骨骼支架是一种医疗器械,用于治疗骨折、骨质疏松等疾病。
3D打印技术可以制造出适合患者的个性化骨骼支架。
操作过程:首先进行CT扫描获取患者骨骼的数据,然后使用计算机软件进行三维重建和设计,生成适合患者的骨骼支架模型,最
后将模型上传至3D打印机进行打印。
4. 3D打印食品
3D打印技术可以将食材制成有趣的形状或复杂的结构,让食品变得更加有趣和美味。
操作过程:首先将所需的食材加工成可打印的浆糊状,然后将浆糊放入3D打印机中,设置好打印参数并选择所需的形状,等待打印完成即可。
总之,3D打印技术在多个领域中都有着广泛的应用,未来也将会有更多的应用场景。
3D打印机的机械结构设计2、中国海洋大学山东省青岛市崂山区摘要:近几年来,为进一步提高制造业产品质量,制造业中广泛使用3D打印设备,该设备的使用,使某些复杂构件的加工效率与质量得到了极大的提高,并在某种程度上打破了传统工艺的局限。
其中,以FDM为代表的3D打印机是一种重要类型,但目前此类设备的进口比重仍很大,亟需加大对其机构设计的研究力度,促进其国产化,以解决技术依赖性问题。
关键词:3D打印机;机械结构;设计1.3D打印机整体机械结构设计1.1.基本结构的确定当前基于FDM工艺的3D打印机存在三种主要的结构形式,包括三角形结构、三角爪式结构和矩形盒式结构,这些结构存在不同的优缺点,根据设计人员综合分析后,最终确定本次设计基于矩形盒式结构进行。
同时在传统矩形盒结构的基础上,考虑到大尺寸零件加工的需要,对结构进行如下改进:(1)该结构的Z轴传动模式调整为双螺纹传动;(2)X,Y十字轴变更为高精度直线模组;(3)应用步进电机为打印机提供动力。
1.2.打印机框架材料的选择考虑到打印机框架的加工便利度和力学性能,本次选择工业铝型材作为打印机框架材料,其抗拉强度约为265MPa。
在此基础上,为提高打印机框架的紧固程度,使用规格为4040角码T型螺栓作为连接件进行紧固。
2.本次3D打印机的运动系统设计2.1.三轴运动方式的分析和确定考虑到本次设计的3D打印机的实际应用方向,在确定成型尺寸的前提下,应当尽可能地缩小整机设备尺寸。
基于此方面的需要,在本次设计中,选择如下运动方式:打印喷头与X-Y平面进行复合运动,而工作平台在Z轴方向上独立运动。
这种三轴运动模式与传统CNC机床结构相类似,在这种模式下,可进行简单紧凑的结构设计,而获得刚度和精度均较高的加工产品。
2.2.工作平台设计在工作平台设计方面,考虑到本次设计的3D打印机有着较为突出的大尺寸特点,因此,为保证大尺寸部件加工时的平整度,并避免加热板受热出现变形,设计人员采用环氧树脂板与硅胶加热片组合的设计模式,取代传统的铝基金属加热板,以实现热稳定性和平整度两项指标的优化。

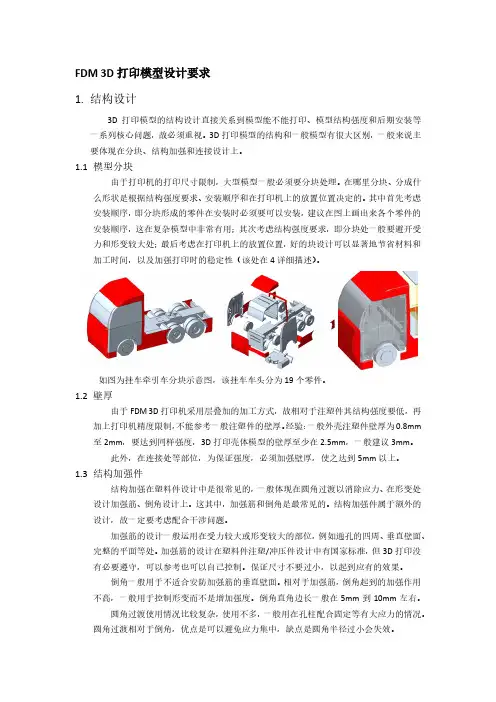

FDM 3D打印模型设计要求
1.结构设计
3D打印模型的结构设计直接关系到模型能不能打印、模型结构强度和后期安装等一系列核心问题,故必须重视。
3D打印模型的结构和一般模型有很大区别,一般来说主要体现在分块、结构加强和连接设计上。
1.1模型分块
由于打印机的打印尺寸限制,大型模型一般必须要分块处理。
在哪里分块、分成什么形状是根据结构强度要求、安装顺序和在打印机上的放置位置决定的。
其中首先考虑安装顺序,即分块形成的零件在安装时必须要可以安装,建议在图上画出来各个零件的安装顺序,这在复杂模型中非常有用;其次考虑结构强度要求,即分块处一般要避开受力和形变较大处;最后考虑在打印机上的放置位置,好的块设计可以显著地节省材料和加工时间,以及加强打印时的稳定性(该处在4详细描述)。
如图为挂车牵引车分块示意图,该挂车车头分为19个零件。
1.2壁厚
由于FDM 3D打印机采用层叠加的加工方式,故相对于注塑件其结构强度要低,再加上打印机精度限制,不能参考一般注塑件的壁厚。
经验:一般外壳注塑件壁厚为0.8mm 至2mm,要达到同样强度,3D打印壳体模型的壁厚至少在2.5mm,一般建议3mm。
此外,在连接处等部位,为保证强度,必须加强壁厚,使之达到5mm以上。
1.3结构加强件
结构加强在塑料件设计中是很常见的,一般体现在圆角过渡以消除应力、在形变处设计加强筋、倒角设计上。
这其中,加强筋和倒角是最常见的。
结构加强件属于额外的设计,故一定要考虑配合干涉问题。
加强筋的设计一般运用在受力较大或形变较大的部位,例如通孔的四周、垂直壁面、完整的平面等处。
加强筋的设计在塑料件注塑/冲压件设计中有国家标准,但3D打印没有必要遵守,可以参考也可以自己控制。
保证尺寸不要过小,以起到应有的效果。
倒角一般用于不适合安防加强筋的垂直壁面。
相对于加强筋,倒角起到的加强作用不高,一般用于控制形变而不是增加强度。
倒角直角边长一般在5mm到10mm左右。
圆角过渡使用情况比较复杂,使用不多,一般用在孔柱配合固定等有大应力的情况。
圆角过渡相对于倒角,优点是可以避免应力集中,缺点是圆角半径过小会失效。
1.4 榫卯连接
由于3D 打印件配合和木材配合类似,为了节省后期连接时间和复杂程度,一般会考虑榫卯连接。
榫卯连接的关键在于设计合理的安装顺序和配合方式,可以让零件在保证强度的情况下自然配合而不需要螺钉等紧固件。
榫卯配合的方案非常多,可以参考木工资料。
挂车牵引车中的一块,两边连接采用类榫卯的样式连接,便于后期装配时定位。
2. 配合设计
之前的榫卯连接就已经属于配合设计中的一部分。
除此之外,在必要的地方还要使用螺钉等紧固件。
3D 打印零件有以下几点特殊性:不能攻丝、结构较脆(即螺钉拧不紧)、弹性不好控制、表面不光滑等。
2.1 孔/类孔配合
由于3D 打印的特性,孔不一定是圆孔,也可以是异性孔。
不过需要注意,孔的边数越多,对于配合精度的要求就越高,故一般将孔设计为圆孔或方形孔,不考虑多边形孔,但定位孔除外,如下方的十字形孔。
和孔配合的柱体可以通过自上而下设计方法来保证完全配合。
2.2薄壁件配合
薄壁件配合一般通过孔柱配合进行间接配合,也可以通过壁面整体配合的方式进行配合。
一般来说孔柱配合可以保证连接强度,但由于误差可能会留有缝隙;而壁面整体配合一般强度较低但是没有缝隙。
这两种方式可以配合起来使用,但一般考虑通过孔柱配合连接。
2.3螺钉配合设计
一般来说,螺钉只能使用螺钉螺母或螺柱螺母配合连接。
故只需要在相应位置设计孔即可,孔可能有沉头孔方案或单纯通孔等类型。
但这时必须注意螺钉螺母的尺寸,要避免干涉。
建议在建模时,在零件标准库中找到预期的紧固件进行装配,避免忘记尺寸造成干涉。
除此之外,还要考虑安装方式和便利性等因素。
由于3D打印零件较脆,故一定要加垫片,而且不可用全力拧紧。
3.公差分析
3D打印的公差在设计时必须考虑,一般建议先按照无公差设计,确定配合关系和装配方案后,单独修改各个零件至间隙配合(必须是间隙配合,由于塑料材质很脆,不能采用过盈配合然后砸进去的方案,即:宁小勿大)。
这包括榫卯连接。
3.1打印机公差
FDM 3D打印机在打印时有三个因素影响公差,其一是打印机步进电机的脉冲频率,其二是塑料本身的收缩性,其三是在打印机上的放置位置。
前两点都不能事先得知,且因打印机和材料而异,即使是同一台打印机,Z向(即竖直堆料方向,精度可调)和XY 向公差(即平面方向)也不同。
一般来说,孔在XY向打印时,精度比在Z向打印高,但一般会呈现收缩(即负向公差),而且Z向低精度打印圆孔时很可能会失圆;而边在XY向打印和Z向打印差异不大,可以忽略,边一般呈现略微扩张(即正向公差)。
需要注意的是,打印机的相对公差和特征尺寸有很大关系,即公差是绝对的,不是相对的,所以特征尺寸越小,相对公差越高,反之亦然。
例如一个10mm圆柱连接,圆柱部分相对误差可能达到+10%到+20%之多,而圆柱孔又会收缩10%,这样本身设计的间隙配合也可能变为过盈配合。
除此之外,打印机XY平面精度最高的地方在中心位置,越靠近边界极限位置精度越低,应尽量避免使用极限尺寸打印或在极限位置设计特征。
Z向打印
XY向打印
3.2支撑公差
支撑是FDM 3D打印必须有的,而这些支撑需要在完成后去除,这可能会产生由于去除不尽造成的误差。
一般来说这种误差是没有影响的,但如果出现在孔中就会产生很大的误差。
一般在Z向打印孔时会有支撑,而去除后对于10mm的孔相对公差将达到30%左右。
这种公差不易控制,一般也不需要为此专门扩大孔的尺寸。
出现这种情况只能通过后期修正。
XY向打印孔的支撑
3.3 建议预留公差
边:原尺寸
XY方向打印孔:直径+1.5至2mm
Z方向打印孔:一般不推荐,直径+1.5至2mm
XY方向打印柱:直径-1.5至2mm
Z方向打印柱:一般不推荐,直径-1.5至2mm
部分尺寸较大的配合特征,例如榫卯连接的斜向贴合处,应预留至少1mm的距离。
4.打印位置选择
打印位置的选择主要关系到打印稳定性、材料使用量、打印速度和打印精度,这部分和设计的关系主要体现在打印精度。
因为除Delta型外的FDM 3D打印机Z轴结构设计和XY轴不一样,导致一个零件在横向(XY平面)放置和竖向(Z向)放置时不同。
这主要有如下区别:
1)在低精度下,竖向放置的零件表面会出现细线导致表面略不光滑;
2)大型平面如果横向放置打印,容易造成平面第一层起皱而导致打印失败;
3)大型平面(尤其是薄壁件)不能竖向放置,否则可能会在打印时倒塌而打印失败;
4)孔在横向放置时和竖向放置时精度不同,这在3中解释过;
5.建议设计过程
1)仔细查看打印机资料,尤其是打印尺寸限制信息;
2)综合模型受力情况、打印尺寸等确定分块范围;
3)按原方案分块,考虑装配顺序和连接方案,以零公差设计每一块零件;
4)为零件加入结构加强件
5)再次确认装配顺序,检查有无干涉;
6)加入公差考虑;
7)最终确认模型所有细节,考虑在打印机上的放置方式;
8)零件试打;
9)测量误差,修正公差数据;
10)打印所有零件;
11)去除支架、装配和连接;
12)测量所有重要尺寸误差,并记录。
补:打印机资料。
