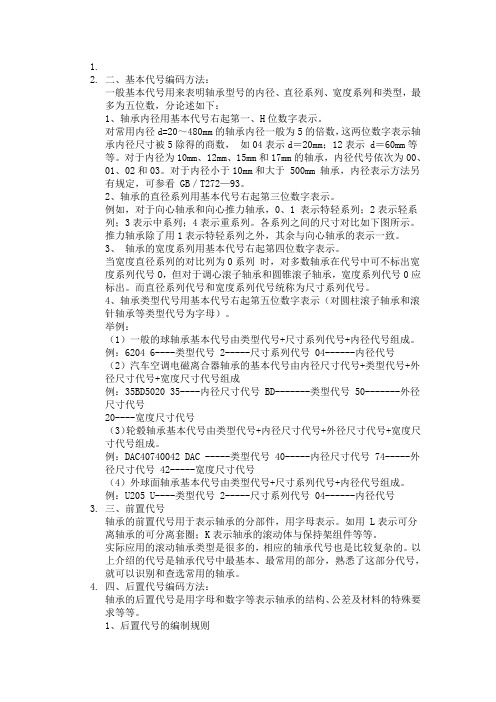

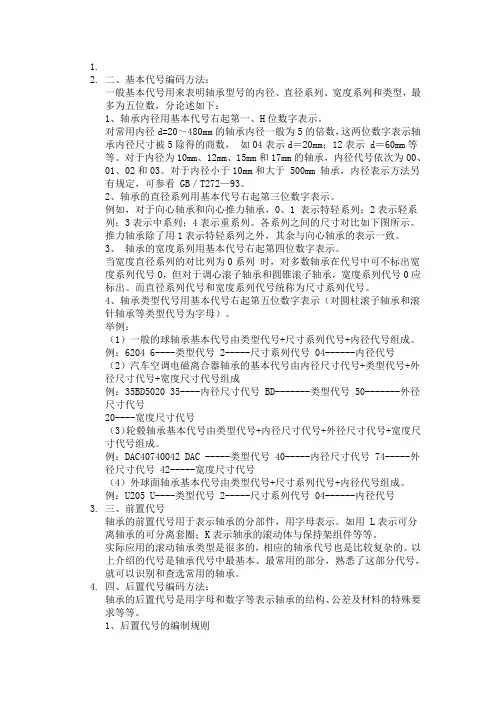

1.2.二、基本代号编码方法：一般基本代号用来表明轴承型号的内径、直径系列、宽度系列和类型，最多为五位数，分论述如下：1、轴承内径用基本代号右起第一、H位数字表示。
对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d＝20mm；12表示 d＝60mm等等。
对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。
对于内径小于10mm和大于 500mm 轴承，内径表示方法另有规定，可参看 GB／T272—93。
2、轴承的直径系列用基本代号右起第三位数字表示。
例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。
各系列之间的尺寸对比如下图所示。
推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。
3、轴承的宽度系列用基本代号右起第四位数字表示。
当宽度直径系列的对比列为0系列时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。
而直径系列代号和宽度系列代号统称为尺寸系列代号。
4、轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。
举例：（1）一般的球轴承基本代号由类型代号+尺寸系列代号+内径代号组成。
例：6204 6----类型代号 2-----尺寸系列代号 04------内径代号（2）汽车空调电磁离合器轴承的基本代号由内径尺寸代号+类型代号+外径尺寸代号+宽度尺寸代号组成例：35BD5020 35----内径尺寸代号 BD-------类型代号 50-------外径尺寸代号20----宽度尺寸代号（3）轮毂轴承基本代号由类型代号+内径尺寸代号+外径尺寸代号+宽度尺寸代号组成。
例：DAC40740042 DAC -----类型代号 40-----内径尺寸代号 74-----外径尺寸代号 42-----宽度尺寸代号（4）外球面轴承基本代号由类型代号+尺寸系列代号+内径代号组成。
查询方法：一
注：查询方法1、输入轴承型号可自动生成外形尺寸。
查询方法2、在底色为黄色的单元格输入轴承的外形尺寸可自动生成轴承的型号。
该文档一定要下载，才可使用快速查询功能

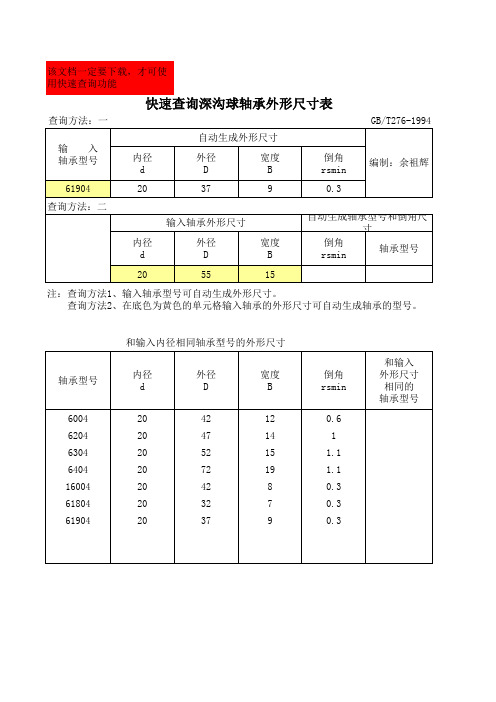

快速查询深沟球轴承外形尺寸表
和输入内径相同轴承型号的外形尺寸GB/T276-1994
单位： mm
表1 10系列深沟球轴承外形尺寸
单位： mm 表2 02系列深沟球轴承外形尺寸
单位： mm 表3 03系列深沟球轴承外形尺寸
单位： mm 表4 04系列深沟球轴承外形尺寸
单位： mm 表5 00系列深沟球轴承外形尺寸
单位： mm 表6 18系列深沟球轴承外形尺寸
单位： mm 表7 19系列深沟球轴承外形尺寸
单位： mm 单位： mm 表9 37系列深沟球轴承外形尺寸
深沟球轴承外形尺寸
表8 17系列。
轴承型号查询大全轴承型号尺寸表回复| 3200人浏览| 2人回复于1年前进行了编辑分享到：轴承对于人类来说是一个伟大的发明，它解决了人们太多的问题了。
虽然它的使用是在不大被看见的地方，但是我们的生活却也已经离不开轴承了。
世界上轴承的种类太多太多了，数都数不过来，这源于它广泛的使用范围领域。
很多朋友虽然每天都会使用到轴承，可是对轴承的了解却是一知半解。
所以小编今天就来为大家奉上轴承型号查询的方法吧！■基本型号要了解轴承型号查询就得知道基本型号是表示轴承的直径、内径和类型的，最多有五位数，具体的如下：从左边起第一位数字或字母再或者是组合而成的代码就是指轴承类型；并且能够在示意图中清楚的看到实际轴承类型。
紧接着之后的两位数字是用来确定ISO尺寸系列；一位数字表示宽度或高度（分别是尺寸B、T或H），第二位数指示直径系列（尺寸D）。
它的最后两个代码表示轴承的尺寸代号；用代码直接乘以5就可以得出以毫米为单位的内径。
世界上所有的事情除了有一般还有例外。
下面我们就来看看这些例外吧例外1 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在表中放在括号里。
例外2 轴承内径用从右数第一位数字表示。
对使用率比较高的内径d为20～480mm通常都是5的倍数，这个数值来源于轴承内径除以5得的商数，如05表示d=25mm；10表示 d=50mm等。
几个特殊的内径10mm、13mm、15mm和17mm，内径代号分别为00、01、02和03。
而内径在10mm—— 500mm以外的轴承，内径表示方法就有特定的规定，详细的参照 GB/T272—93。
例外3 内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米01 = 12毫米02 = 15毫米03 = 17毫米例外4 再来看看内径小于10毫米的小型轴承，这些的内径就是用毫米直接来表示（不使用代号），与型号之间没用斜线分开，例如629或129 (d = 9毫米)。
查询方法：一
该文档一定要下载，才可使用快速查询功能
快速查询深沟球轴承外形尺寸表
和输入内径相同轴承型号的外形尺寸GB/T276-1994
注：查询方法1、输入轴承型号可自动生成外形尺寸。
查询方法2、在底色为黄色的单元格输入轴承的外形尺寸可自动生成轴承的型号。
单位： mm
深沟球轴承外形尺寸
表1 10系列
单位： mm 深沟球轴承外形尺寸
表2 02系列
单位： mm 深沟球轴承外形尺寸
表3 03系列
单位： mm 深沟球轴承外形尺寸
表4 04系列
单位： mm 深沟球轴承外形尺寸
表5 00系列
单位： mm 表6 18系列深沟球轴承外形尺寸
单位： mm 表7 19系列深沟球轴承外形尺寸
单位： mm 单位： mm 表8 17系列表9 37系列深沟球轴承外形尺寸
深沟球轴承外形尺寸。
轴承型号尺寸查询表轴承型号尺寸查询方法大全轴承型号尺寸查询表轴承型号尺寸查询方法大全我们在购买轴承的时候，轴承的型号一定是一个特别重要的问题，不同的型号适用于不同的零件，并且现在机械设备也在不断增加，那么轴承的型号也在不断增多。
我们想要选择合适的轴承就需要对轴承型号尺寸查询表，轴承型号尺寸查询方法大全有一个清楚的认识，下面小编就为大家做一个具体的介绍。
轴承型号尺寸查询基本型号要了解轴承型号查询就得知道基本型号是表示轴承的直径、内径和类型的，最多有五位数，具体的如下：从左边起第一位数字或字母再或者是组合而成的代码就是指轴承类型；并且能够在示意图中清楚的看到实际轴承类型。
紧接着之后的两位数字是用来确定ISO尺寸系列；一位数字表示宽度或高度（分别是尺寸B、T或H），第二位数指示直径系列（尺寸D）。
它的最后两个代码表示轴承的尺寸代号；用代码直接乘以5就可以得出以毫米为单位的内径。
但是除了以上的一般情况还有一些例外，下面我们就来看看这些例外吧例外1在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在表中放在括号里。
例外2轴承内径用从右数第一位数字表示。
对使用率比较高的内径d为20～480mm通常都是5的倍数，这个数值来源于轴承内径除以5得的商数，如05表示d=25mm；10表示d=50mm等。
几个特殊的内径10mm、13mm、15mm和17mm，内径代号分别为00、01、02和03。
而内径在10mm——500mm以外的轴承，内径表示方法就有特定的规定，详细的参照GB/T272—93。
例外3内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00=10毫米01=12毫米02=15毫米03=17毫米例外4再来看看内径小于10毫米的小型轴承，这些的内径就是用毫米直接来表示（不使用代号），与型号之间没用斜线分开，例如629或129(d=9毫米)。
例外5不是标准内径的轴承内径是不用代号来表示，一般是使用的用多达三位小数的毫米来表示的。
轴承型号及含义型号——基本型号–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型。
–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是任何规则都有些例外。
轴承型号系统中最重要的例外如下所列。
1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在表中放在括号里。
2. 对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。
尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或511/530 (d = 530毫米).按照ISO15：1998内径为22、28或32毫米的标准轴承也适用该方法，例如62/22 (d = 22毫米)。
3. 内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米01 = 12毫米02 = 15毫米03 = 17毫米4. 对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如629或129 (d = 9毫米)。
5. 偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。
该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如6202/15875 (d = 15875毫米＝5/8英寸)。
系列型号每个标准轴承都属于特定的轴承系列，用没有大小含义的基本型号确定。
系列型号常常包括一个后缀A、B、C、D 或E或者这些字母的组合，例如CA。
这些字母用来确定内部设计的差别，例如接触角。
最常用的系列型号如表所示，在轴承简图之上。
括号内的数字不包括在系列型号之中。
参考资料：进口轴承网S s s ss S s s ssSKF轴承前置代号（前缀）及其含义GS——推力圆柱滚子，推力滚针轴承座圈。
滚动轴承的宽度系列代号中的内径和外径
滚动轴承的宽度系列代号中的内径和外径的意思是指轴承的内圈直径和外圈直径。
以常见的市场上常见的代号系列代号6200为例，其中的数字2代表内径的二倍，也即内径为10mm。
所以内径为10mm的轴承通常属于6200系列。
通常滚动轴承的宽度是从外圈到内圈之间的距离，宽度一般用字母C、CN、C0、C2、C3、C4等表示，其中C表示标准宽度，C0表示标准宽度内景。
这些标识在不同制造商中有略微区别，但通常都表示相对于C而言的宽度变化。
查询方法：一
注：查询方法1、输入轴承型号可自动生成外形尺寸。
查询方法2、在底色为黄色的单元格输入轴承的外形尺寸可自动生成轴承的型号。
该文档一定要下载，才可使用快速查询功能
快速查询深沟球轴承外形尺寸表
和输入内径相同轴承型号的外形尺寸GB/T276-1994
单位： mm
表1 10系列深沟球轴承外形尺寸
单位： mm 表2 02系列深沟球轴承外形尺寸
单位： mm 表3 03系列深沟球轴承外形尺寸
单位： mm 表4 04系列深沟球轴承外形尺寸
单位： mm 表5 00系列深沟球轴承外形尺寸
单位： mm 表6 18系列深沟球轴承外形尺寸
单位： mm 表7 19系列深沟球轴承外形尺寸
单位： mm 单位： mm 表9 37系列深沟球轴承外形尺寸
深沟球轴承外形尺寸
表8 17系列。

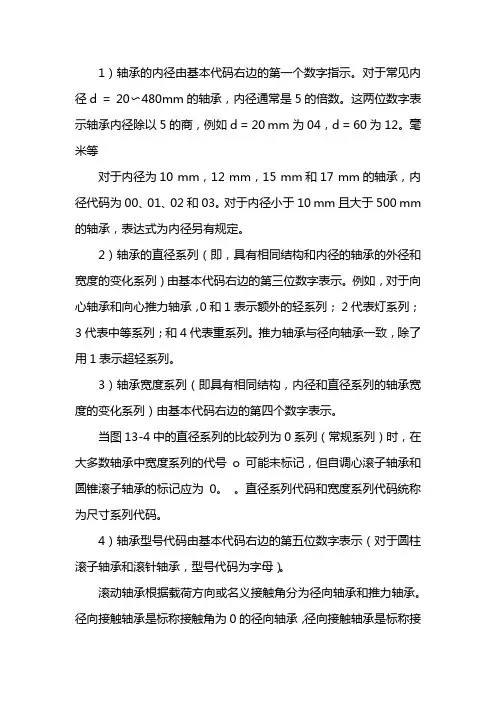

1）轴承的内径由基本代码右边的第一个数字指示。
对于常见内径d = 20〜480mm的轴承，内径通常是5的倍数。
这两位数字表示轴承内径除以5的商，例如d = 20 mm为04，d = 60为12。
毫米等对于内径为10 mm，12 mm，15 mm和17 mm的轴承，内径代码为00、01、02和03。
对于内径小于10 mm且大于500 mm 的轴承，表达式为内径另有规定。
2）轴承的直径系列（即，具有相同结构和内径的轴承的外径和宽度的变化系列）由基本代码右边的第三位数字表示。
例如，对于向心轴承和向心推力轴承，0和1表示额外的轻系列；2代表灯系列；3代表中等系列；和4代表重系列。
推力轴承与径向轴承一致，除了用1表示超轻系列。
3）轴承宽度系列（即具有相同结构，内径和直径系列的轴承宽度的变化系列）由基本代码右边的第四个数字表示。
当图13-4中的直径系列的比较列为0系列（常规系列）时，在大多数轴承中宽度系列的代号o可能未标记，但自调心滚子轴承和圆锥滚子轴承的标记应为0。
直径系列代码和宽度系列代码统称为尺寸系列代码。
4）轴承型号代码由基本代码右边的第五位数字表示（对于圆柱滚子轴承和滚针轴承，型号代码为字母）。
滚动轴承根据载荷方向或名义接触角分为径向轴承和推力轴承。
径向接触轴承是标称接触角为0的径向轴承，径向接触轴承是标称接触角大于0到45的径向轴承。
轴向接触轴承是标称接触角为90的推力轴承，推力角接触轴承是推力额定接触角大于45但小于90的轴承。
根据滚动体的形状，可分为滚珠轴承和滚动轴承。
根据滚子的类型，滚子轴承分为圆柱滚子轴承，滚针轴承，圆锥滚子轴承和调心滚子轴承。
根据其是否可以自动调心，可以将其分为滚道为球形，可以适应两个滚道轴之间的角度偏差和角运动的调心轴承和非调心轴承（刚性轴承）-轴承。
可以抵抗滚道之间轴线的角度偏差。
根据滚动体的列数，可以分为单列轴承，双列轴承和多列轴承。
根据其组成（环），可以分为可分离轴承和不可分离轴承。

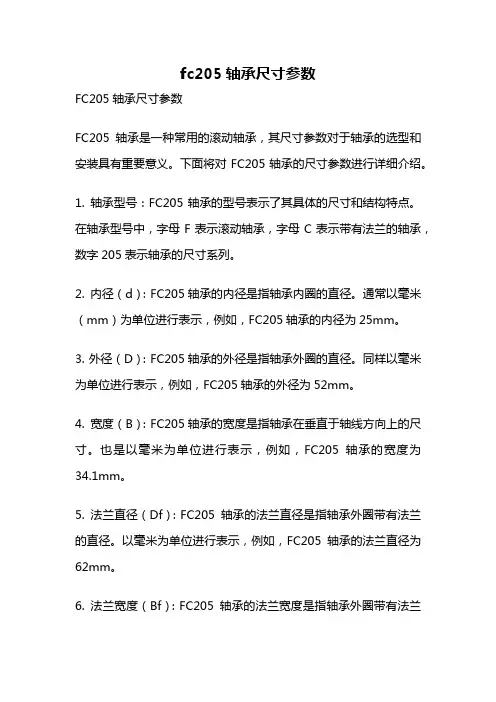

fc205轴承尺寸参数FC205轴承尺寸参数FC205轴承是一种常用的滚动轴承，其尺寸参数对于轴承的选型和安装具有重要意义。
下面将对FC205轴承的尺寸参数进行详细介绍。
1. 轴承型号：FC205轴承的型号表示了其具体的尺寸和结构特点。
在轴承型号中，字母F表示滚动轴承，字母C表示带有法兰的轴承，数字205表示轴承的尺寸系列。
2. 内径（d）：FC205轴承的内径是指轴承内圈的直径。
通常以毫米（mm）为单位进行表示，例如，FC205轴承的内径为25mm。
3. 外径（D）：FC205轴承的外径是指轴承外圈的直径。
同样以毫米为单位进行表示，例如，FC205轴承的外径为52mm。
4. 宽度（B）：FC205轴承的宽度是指轴承在垂直于轴线方向上的尺寸。
也是以毫米为单位进行表示，例如，FC205轴承的宽度为34.1mm。
5. 法兰直径（Df）：FC205轴承的法兰直径是指轴承外圈带有法兰的直径。
以毫米为单位进行表示，例如，FC205轴承的法兰直径为62mm。
6. 法兰宽度（Bf）：FC205轴承的法兰宽度是指轴承外圈带有法兰的宽度，也是以毫米为单位进行表示，例如，FC205轴承的法兰宽度为12mm。
7. 轴承孔距（J）：FC205轴承的轴承孔距是指轴承内圈两个安装孔中心之间的距离。
以毫米为单位进行表示，例如，FC205轴承的轴承孔距为99mm。
8. 轴承孔径（A2）：FC205轴承的轴承孔径是指轴承内圈安装孔的直径。
以毫米为单位进行表示，例如，FC205轴承的轴承孔径为8.5mm。
9. 轴承外圈直径（A1）：FC205轴承的轴承外圈直径是指轴承外圈的直径。
以毫米为单位进行表示，例如，FC205轴承的轴承外圈直径为46mm。
10. 法兰孔距（N）：FC205轴承的法兰孔距是指轴承外圈两个安装孔中心之间的距离。
以毫米为单位进行表示，例如，FC205轴承的法兰孔距为76.5mm。
11. 法兰孔径（A3）：FC205轴承的法兰孔径是指轴承外圈安装孔的直径。
