WIFI模块常用的通信接口知识普及

路由器接口全面介绍路由器是现代网络中使用最广泛的网络设备之一，它可以实现不同网络之间的数据传输和转发。

在路由器中，接口是连接路由器与其他设备的重要部分，起到充当数据进出口的作用。

本文将从不同的角度全面介绍路由器接口，包括接口类型、接口功能和接口配置等方面。

一、接口类型1. 以太网接口以太网接口是路由器中最常见的接口类型之一。

它使用以太网技术传输数据，通常采用RJ-45接口连接网络设备。

以太网接口通常支持不同速率的传输，如10Mbps、100Mbps或1000 Mbps（千兆以太网）。

在配置路由器时，我们需要设置以太网接口的速率和双工模式，以确保数据传输的稳定性和高效性。

2. 串行接口串行接口是另一种常见的路由器接口类型。

它使用串行通信技术传输数据，通常采用DB-9或DB-25接口连接其他设备，如调制解调器或其他路由器。

串行接口可以通过各种串行协议来进行通信，如RS-232、RS-449、RS-530等。

在网络中，串行接口常用于远程访问和连接远程网络。

3. 光纤接口光纤接口是一种高速传输数据的接口类型。

它使用光纤作为传输介质，可以实现更远距离和更高速率的数据传输。

光纤接口通常采用SC、ST或LC等光纤连接器，并支持不同类型的光纤介质，如单模光纤和多模光纤。

在网络中，光纤接口常用于连接不同的局域网和远程网络，提供高速和可靠的数据传输。

二、接口功能1. 数据转发路由器接口的一个主要功能是数据转发。

当接收到数据包时，路由器会根据目标地址和路由表中的信息，决定将数据包转发到哪个接口。

路由器通过检查目标IP地址来确定数据包的下一跳，并将数据包从适当的接口发送出去。

对于大型网络，路由器通常具有多个接口，可以在不同的网络之间进行数据转发。

2. VLAN划分虚拟局域网（VLAN）是将物理网络划分为逻辑上独立的网络的一种技术。

通过在路由器接口上配置VLAN信息，可以将不同的接口划分到不同的VLAN中，实现对网络流量的隔离和管理。

思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。

1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。

2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。

2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。

2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。

2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。

3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。

3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。

3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。

3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。

4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。

4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。

4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。

4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。

4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。

附件：本文档未涉及附件。

本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。

- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。

- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。

- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。

路由器接口及连接介绍本文为大家讲解路由器接口及连接介绍，希望能帮到大家。

一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。

路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。

1. 局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。

(1). AUI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。

路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。

但更多的则是借助于外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。

当然，也可借助于其他类型的收发转发器实现与细同轴电缆(10Base-2)或光缆(10Base-F)的连接。

(2).RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。

因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。

其中，10Base-T网的RJ-45 端口在路由器中通常是标识为“ETH”，而100Base-TX 网的RJ-45端口则通常标识为“10/100bTX”。

(3).SC端口SC端口也就是我们常说的光纤端口，它是用于与光纤的连接。

光纤端口通常是不直接用光纤连接至工作站，而是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。

这种端口一般在高档路由器才具有，都以“100b FX”标注。

2. 广域网接口在上面就讲过，路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的连接。

无线路由器接口类型近年来随着无线网络的普及，无线路由器已成为家庭、公司和公共场所组建无线网络的必备设备。

在购买无线路由器时，一个非常重要的因素就是了解不同的接口类型。

本文将对无线路由器接口类型进行介绍和分析。

一、以太网接口以太网接口是无线路由器中最为常见的接口类型，也是最重要的接口类型之一。

它能够通过网线进行有线网络连接，从而实现网络设备之间的通信。

以太网接口具有传输速度快、稳定性高、抗干扰能力强等优点，因此它通常被用于连接电脑、笔记本电脑、网络电视等设备。

在选择以太网接口时，我们需要注意接口的速度标准。

目前市面上最常见的以太网接口有10/100M和千兆以太网接口。

前者的传输速度为10/100Mbps，后者则是1000Mbps。

如果家庭中有大量的高清视频、游戏等需要传输的内容，建议选择千兆以太网接口，可以满足高速传输的需求。

二、USB接口USB接口通常用于连接USB存储设备、打印机、外置硬盘等USB 设备。

在使用USB 接口连接设备时，可以省去在电脑和设备之间接线的困扰。

同时，USB接口还可有效地扩展路由器的储存容量。

通过USB接口和外置硬盘连接，您可以将路由器变成一个网络硬盘，实现文件和媒体内容的远程存储和共享。

同样，在选择USB接口类型时需要注意传输速度。

市面上最常见的USB接口类型有USB2.0和USB3.0。

前者的传输速度为480Mbps，后者则是5Gbps。

如果需要快速传输大文件，建议选择USB3.0接口。

三、SIM卡接口活动路由器常用SIM卡进行无线上网，需要使用SIM 卡接口。

SIM 卡接口可以让您在没有WLAN信号的地方方便地连接Internet，如露营、野外工作、远程旅行等。

此外，通过SIM卡接口可以实现路由器的双重模式，即无线上网与SIM上网的双重模式，使用户能无限上网且上网稳定。

在购买SIM卡接口时，需要注意选择适用的网络类型。

因为不同的SIM卡接口适合不同类型的网络，比如GSM、WCDMA和LTE。

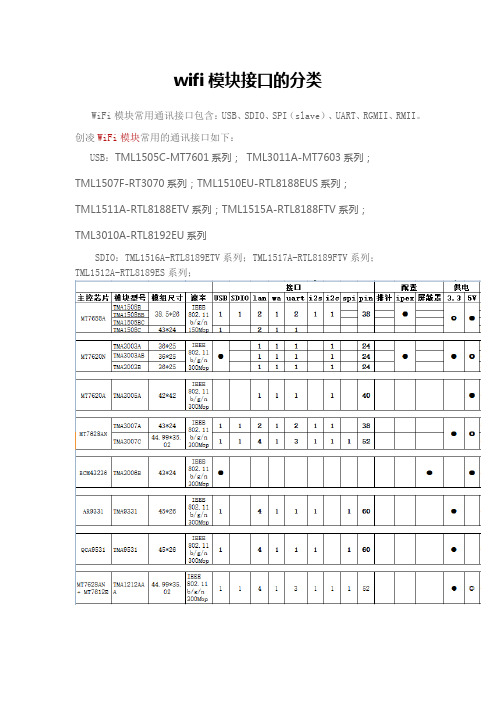

wifi模块接口的分类WiFi模块常用通讯接口包含：USB、SDIO、SPI（slave）、UART、RGMII、RMII。

创凌WiFi模块常用的通讯接口如下：USB：TML1505C-MT7601系列；TML3011A-MT7603系列；TML1507F-RT3070系列；TML1510EU-RTL8188EUS系列；TML1511A-RTL8188ETV系列；TML1515A-RTL8188FTV系列；TML3010A-RTL8192EU系列SDIO：TML1516A-RTL8189ETV系列；TML1517A-RTL8189FTV系列；TML1512A-RTL8189ES系列；SPI (Serial Peripheral Interface)：MOTOROLA公司提出的同步串行总线方式。

高速同步串行口。

3～4线接口，收发独立、可同步进行。

因其硬件功能强大而被广泛应用。

在单片机组成的智能仪器和测控系统中。

如果对速度要求不高，采用SPI总线模式是个不错的选择。

它可以节省I/O 端口,提高外设的数目和系统的性能。

标准SPI总线由四根线组成：串行时钟线(SCK)、主机输入/从机输出线(MISO)。

主机输出/从机输入线(MOSI)和片选信号(CS)。

有的SPI接口芯片带有中断信号线或没有MOSI。

SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。

SPI总线可以实现多个SPI设备互相连接。

提供SPI串行时钟的SPI设备为SPI主机或主设备(Master)，其他设备为SPI从机或从设备(Slave)。

主从设备间可以实现全双工通信，当有多个从设备时，还可以增加一条从设备选择线。

如果用通用IO口模拟SPI总线，必须要有一个输出口(SDO)，一个输入口(SDI)，另一个口则视实现的设备类型而定，如果要实现主从设备，则需输入输出口，若只实现主设备，则需输出口即可，若只实现从设备，则只需输入口即可。

路由器技术中经常应用的路由接口电脑资料随着我国路由行业的开展，同时也推动了路由器技术的更新升级，这里我们主要介绍路由器技术中经常应用的路由接口，路由器能支持的接口种类，表达路由器的通用性，常见的接口种类有：通用串行接口（通过电缆转换成RS？？232 DTE/DCE接口、V.35 DTE/DCE接口、X.21 DTE/DCE接口、RS？？449 DTE/DCE接口和EIA530 DTE接口等）、10M以太网接口、快速以太网接口、10/100自适应以太网接口、千兆以太网接口、ATM接口（2M、25M、155M、633M等）、POS接口（155M、622M等）、令牌环接口、FDDI接口、E1/T1接口、E3/T3接口、ISDN接口等。

用户可用槽数该指标指模块化路由器中除CPU板、时钟板等必要系统板及/或系统板专用槽位外用户可以使用的插槽数。

根据该指标以及用户板端口密度可以计算该路由器所支持的最大端口数。

CPU无论在中低端路由器技术还是在高端路由器中，CPU都是路由器的心脏。

通常在中低端路由器中，CPU负责交换路由信息、路由表查找以及转发数据包。

在上述路由器中，CPU的能力直接影响路由器的吞吐量（路由表查找时间）和路由计算能力（影响网络路由收敛时间）。

在高端路由器中，通常包转发和查表由ASIC芯片完成，CPU只实现路由协议、计算路由以及分发路由表。

由于技术的开展，路由器技术中许多工作都可以由硬件实现（专用芯片）。

CPU性能并不完全反映路由器性能。

路由器性能由路由器吞吐量、时延和路由计算能力等指标表达。

内存路由器中可能由多种内存，例如Flash、DRAM等。

内存用作存储配置、路由器操作系统、路由协议软件等内容。

在中低端路由器中，路由表可能存储在内存中，端口密度该指标表达路由器技术制作的集成度。

由于路由器技术体积不同，该指标应当折合成机架内每英寸端口数。

但是出于直观和方便，通常可以使用路由器对每种端口支持的最大数量来替代。

WIFI模块常用的通信接口知识普及经常会碰到一些关于wifi模块的咨询，很多刚接触wifi模块的设计人员或者用户,只知道提wifi模块，很难提具体的模块要求！希望通过文章的介绍，会做到有的放矢！咨询时一定要搞清楚自己希望使用什么主芯片、要什么接口、采用多少伏供电、需要大概的模块尺寸、天线的处理方式等问题。

随着无线网络的不断兴起和发展，目前wifi模块的应用领域相当广泛！但是毕竟wifi模块毕竟是一高频性质的产品，它不象普通的消费类电子产品，生产设计的时候会有一些莫名其妙的现象和问题，让一些没有高频设计经验的工程师费劲心思，有相关经验的从业人员，往往也是需要借助昂贵的设备来协助分析！对于wifi部分的处理，有直接把wifi部分layout到PCB主板上去的设计，这种设计，需要勇气和技术，因为本身模块的价格不高，主板对应的产品价格不菲，当有wifi部分产生的问题，调试更换比较麻烦，直接报废可惜；所以很多设计都愿意采用模块化的wifi部分，这样可以直接让wifi部分模块化，处理起来方便，而且模块可以直接拆卸，对于产品的设计风险和具体的耗损也有很大帮助。

具体的硬件设计应该和相关wifi模块咨询时,要考虑清楚以下方面：通信接口方面：目前基本是采用USB接口形式，PCIE和SDIO的也有少部分，PCIE的市场份额应该不大，多合一的价格昂贵，而且实用性不强，集成的很多功能都不会使用，其实也是一种浪费。

供电方面：多数是用5V直接供电，有的也会利用主板设计中的电源共享，直接采用3.3V供电。

天线的处理形式：可以有内置的PCB板载天线或者陶瓷天线；也可以通过I-PEX接头，连接天线延长线，然后让天线外置。

规格尺寸方面：这个可以根据具体的设计要求，最小的有nano型号(可以直接做nano 无线网卡);有可以做到迷你型的12*12左右(通常是外置天线方式采用)；通常是25*12左右的设计多点(基本是板载天线和陶瓷天线多，也有外置天线接头)。

工业级无线路由器常用端口介绍工业级无线路由器常用接口包括WAN口、LAN口、RS232、RS485、AI、DI、AO、DO、USB等，它们之间有什么区别呢？1.WAN口是连接外部网络的接口：可进行普通的PPP拨号可复用为LAN口使用（RJ45网络接入）。

N口是连接内部网络的接口：可接入网口下位机设备（RJ45网络输出）。

3.WAN口与LAN口复用：表示该端口既可以当LAN口用，也可以当WAN口用，佰马工业级无线路由器会自己分辨你插入的是外网线还是内网线。

4.RJ45接口：RJ45接口，指的是RJ45的网线能够插上去的接口，有可能是LAN，也有可能是WAN（广域网）。

又称水晶头，连接器由插头（接头、水晶头）和插座（模块）组成，插头有8个凹槽和8个触点。

RJ是Registered Jack的缩写，意思是“注册的插座”。

广泛应用于局域网和ADSL宽带设备间网张的联接。

5.RS232端口：传输速率较低，在异步传输时，波特率为20Kbps。

只支持点对点通讯; 从接线上，RS232是三线制，只能传输15米,全双工传输。

6.DB9接口：RS232标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

DB25的串口一般只用到的管脚只有2(RXD)、3(TXD)、7(GND)这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2(RXD)、3(TXD)、5(GND)这三个。

因此现在都把RS232接口叫做DB9。

7.RS485端口：数据最高传输速率为10Mbps 。

RS485是两线制；最远可以传输3000米；半双工传输；支持总线形式通讯。

RS-485接口在总线上允许连接多达128个收发器。

即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

8.AI: 直流模拟量输入,一般为0-5V或4-20MA标准信号输入。

无线产品接口介绍
TNC接口的天线：
TNC的天线接口全称应为TNC反级性公头，比SMA要粗些，天线接头的外部与内部触点之间有一层金属屏蔽。

图1（左上） 2（右上）是天线和设备的实拍图
图3（左下） 4（右下）是常见的一种TNC接口的天线和配件：5dbi、 9dbi进口增益天线
MMCX接口的天线：
多见于AP和无线路由内置的PCMCIA接口无线网卡，AP和无线路由的发射部分有二种，一种是无线网卡，这个卡一般是PCMCIA的(也有是MINIPCI的)。

另外也有的是无线发射模块。

MCX接口的天线：
这个接口比MMCX要大一些，主要是无线AP里的发射模块用的。

在为无线路由器更换外置天线之前，如果你做好了天线区分的准备工作。

更换无线路由的外置天线将变得异常简单，首先拆下旧天线，然后换上新天线。

更换无线路由的外置天线就是这么简单，首先做好辨别天线接口准备。
