最新电路板上电子元件识别

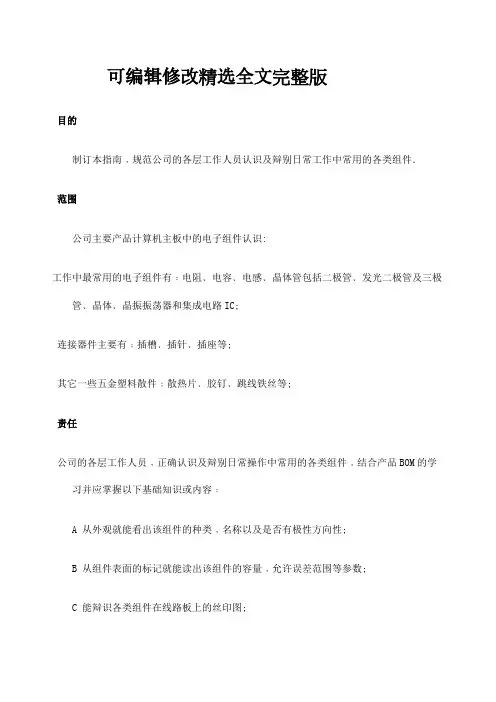

元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期：修訂日期：編寫人：審核人：批准人：1.0 目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件．2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。

2.2 連接器件主要有﹕插槽﹑插針﹑插座等。

2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。

3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。

B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。

C) 能辯識各類元件在線路板上的絲印圖。

D) 知道在作業過程中不同元件需注意的事項。

3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。

4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。

电子元器件知识大全：看图识元件介绍:电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块IC 无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。

譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。

可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。

诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。

注：下文内容最好结合图一和后续图片进行阅读。

看图识元件一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。

另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。

在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。

注：电压的符号是“V”，电流的符号是“A”。

二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。

它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。

它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。

电子行业常用电子元件识别1. 引言在电子行业中，电子元件是电路的基础构成部分。

准确地识别和理解常用的电子元件对于进行电路设计、维修和故障排除至关重要。

本文将介绍一些常见的电子元件及其识别方法。

2. 电阻2.1 什么是电阻电阻是电子电路中常见的元件之一，用于控制电流流过电路的大小。

它的单位是欧姆（Ω）。

电阻通常包含一个色环编码，用于标识其阻值。

2.2 电阻的识别方法电阻的识别方法主要有两种：色环编码和数字编码。

2.2.1 色环编码电阻的色环编码由一组多彩的环组成。

每种颜色代表一个数字，例如黑色代表0，棕色代表1，红色代表2等等。

通过依次读取每个色环的颜色，我们可以得到电阻的阻值。

2.2.2 数字编码有些电阻使用数字编码进行标识。

这种编码方法包含一个数字和一个乘法因子。

例如，120代表12乘以10的1次方，即120欧姆。

3. 电容3.1 什么是电容电容是电子电路常用的元件之一，用于存储电荷。

它的单位是法拉（F）。

3.2 电容的识别方法电容的识别方法主要有两种：标记编码和容量测量。

3.2.1 标记编码电容的标记编码通常由一些字母和数字组成。

其中，字母代表电容的容量，数字代表其容量的单位。

例如，10nF代表容量为10纳法拉（nanofarads）。

3.2.2 容量测量使用电容测量仪可以准确测量电容的容量值。

此方法适用于无法通过标记编码识别电容容量的情况。

4. 二极管4.1 什么是二极管二极管是一种常见的半导体元件，具有单向导电性质。

它可以用于整流和开关电路等应用。

4.2 二极管的识别方法二极管的识别方法主要有两种：标记编码和测量。

4.2.1 标记编码二极管的标记编码通常由一些字母和数字组成。

其中，字母代表二极管类型，数字表示其最大电压。

例如，1N4148代表一种小信号快速开关二极管。

4.2.2 测量使用万用表的二极管测试功能可以准确测量二极管的正向电压降和反向电阻。

通过测量这些值，可以确定二极管的类型。

电路板电子元件图解引言：电路板是一种非常重要的电子设备，它承载着各种电子元件，通过导线和连接器将它们连接在一起，形成电路，实现特定的功能。

本文将通过图解的方式，对电路板上常见的电子元件进行介绍和解析。

这些电子元件包括电阻、电容、电感、二极管、三极管等。

了解这些电子元件的特性和用途，可以帮助我们更好地理解和设计电路板。

一、电阻电阻是电子电路中最常见的元件之一。

它用来限制电流的流动，通过电阻可以改变电路中电流的大小。

电阻的大小由其电阻值决定，单位为欧姆（Ω）。

电阻有不同的尺寸、形状和功率等级，常见的有固定电阻、可调电阻和热敏电阻等。

图1展示了不同类型的电阻的示意图。

（图1：电阻示意图）二、电容电容是一种能够储存电荷的元件，它由两个导电板和介质组成。

当电压施加在电容上时，正负电荷会在导电板上分布，形成电场。

电容的大小由其电容值决定，单位为法拉（F）。

电容有不同的型号和材料，常见的有固定电容和可调电容等。

图2展示了不同类型的电容的示意图。

（图2：电容示意图）三、电感电感是一种会产生磁场的元件，当电流通过电感时，会产生磁场，这个磁场会随着电流的变化而变化。

电感的大小由其电感值决定，单位为亨利（H）。

电感有不同的尺寸和材料，常见的有固定电感和可调电感等。

图3展示了不同类型的电感的示意图。

（图3：电感示意图）四、二极管二极管是一种具有单向导电性的元件，它只允许电流在一个方向上流动，而在另一个方向上阻止电流的流动。

二极管的主要作用是将交流信号转换成直流信号，保护电路免受反向电压的损害。

二极管有不同的形状和尺寸，常见的有普通二极管、肖特基二极管和发光二极管等。

图4展示了不同类型的二极管的示意图。

（图4：二极管示意图）五、三极管三极管是一种具有放大和开关功能的元件，它可以将小信号放大到较大的电流或电压，用于控制其他电子元件。

三极管由三个区域构成：发射极、基极和集电极。

通过改变基极电流的大小，可以控制集电极电流的变化。

电子行业电子元器件的识别方法引言在电子行业中，电子元器件是构建电子设备和电路系统的基本组成部分。

识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。

本文将介绍一些常见的电子元器件的识别方法，帮助读者更好地理解和应用。

1. 电子元器件的分类电子元器件可以分为两大类：被动元器件和主动元器件。

1.1 被动元器件被动元器件是指不具备放大信号功能的元器件，它们主要用于连接、支持和保护电路。

常见的被动元器件有电阻、电容、电感、电位器等。

识别被动元器件的方法如下：色条纹的环形组件表示。

读取颜色条纹，并使用电阻色码表将颜色对应到特定的阻值。

•电容的识别方法：电容通常由一个带有数值和单位的标记表示，例如10uF。

其中，u表示微法，F表示法拉。

也有一些电容上有颜色条纹，读取颜色条纹，并使用电容色码表将颜色对应到特定的电容值。

值和单位的标记表示，例如100mH。

其中，m 表示毫亨，H表示亨利。

•电位器的识别方法：电位器通常具有一个带有数值和单位的标记，例如10kΩ。

其中，k 表示千欧姆，Ω表示欧姆。

有些电位器还具有一个旋钮，通过旋转旋钮可以调节电位器的阻值。

1.2 主动元器件主动元器件是指具有放大信号功能的元器件，它们可以通过输入能量来产生输出信号。

常见的主动元器件有二极管、三极管、集成电路等。

识别主动元器件的方法如下：•二极管的识别方法：二极管通常具有一个带有标识的黑色矩形组件。

标识通常包含二极管的型号和制造商信息。

•三极管的识别方法：三极管通常具有一个带有标识的黑色矩形组件。

标识通常包含三极管的型号和制造商信息。

•集成电路的识别方法：集成电路通常具有一个带有标识的黑色矩形组件。

标识通常包含集成电路的型号和制造商信息。

2. 电子元器件的规格识别除了识别电子元器件的类型外，了解电子元器件的规格也非常重要。

以下是一些常见的电子元器件规格的识别方法：阻值和功率两个参数表示。

阻值是电阻的阻抗大小，单位为欧姆（Ω）。

认识电路板上的电子元件
如何认识电路板上的电子元件
1、电路板上都有标示，R开头的是电阻，L开头的是电感线圈（通常为线圈缠绕在铁芯环上，也有些有封闭外壳），C开头的是电容（高大立起圆柱状，包塑料皮，上面有十字压痕的为电解电容，扁平的是贴片电容），其他两条腿的是二极管，3条腿的是三极管，很多腿的是集成电路。

2、可控硅整流器 UR；控制电路有电源的整流器VC ；变频器 UF ；变流器 UC；逆变器 UI ；电动机 M ；异步电动机 MA ；同步电动机 MS ；直流电动机 MD ；绕线转子感应电动机 MW ；鼠笼型电动机 MC ；电动阀 YM ；电磁阀 YV等。

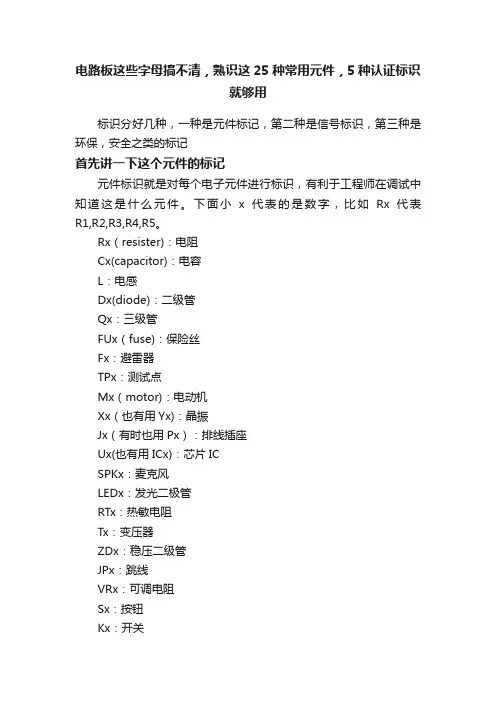

电路板这些字母搞不清，熟识这25种常用元件，5种认证标识就够用标识分好几种，一种是元件标记，第二种是信号标识，第三种是环保，安全之类的标记首先讲一下这个元件的标记元件标识就是对每个电子元件进行标识，有利于工程师在调试中知道这是什么元件。

下面小x代表的是数字，比如Rx代表R1,R2,R3,R4,R5。

Rx（resister)：电阻Cx(capacitor)：电容L：电感Dx(diode)：二级管Qx：三级管FUx（fuse)：保险丝Fx：避雷器TPx：测试点Mx（motor)：电动机Xx（也有用Yx)：晶振Jx（有时也用Px）：排线插座Ux(也有用ICx)：芯片ICSPKx：麦克风LEDx：发光二极管RTx：热敏电阻Tx：变压器ZDx：稳压二级管JPx：跳线VRx：可调电阻Sx：按钮Kx：开关RNx：排阻CNx：排容CEx：电解电容RG：接地电阻还有很多就不一一例举了。

这些都是常用的元件标识。

经验老道的电子工程师看到标识符，就能知道这是一个什么元件，比如VR2，他就知道这是个可调电阻，R5就是一个电阻，C8就是一个电容，L7就是一个电感，Q1就是一个三极管等等。

大家在设计原理图，就要按这个标识符标准去定义每一个元件。

不然，就会被人当成外行人。

再来讲讲这个信号的标记电路板中还有一些标识是标识信号的，有些测试点，排线是需要标识一下是什么信号，这样在进行接线的时候，能知道这是什么。

如上图所示箭头所示，AC1,OV,AC2，OUT+,GND,OUT-等等，这些标记好了，对于生产，调试人员都有一个可视感，很方便。

这些标识不用太详细，能让调试人员能识别就可。

比如调试口有GND,RESET,CLOCK,DATAIO,VCC五个信号，如果写全称，那字符就太多了。

有时电路板空间不够，你可能会写不下。

一般我们就可以写成GND,RST,CLK,DIO,VCC这样子。

这样还是写不下，甚至可以再简化一下，改成G,R,C,D,V。

常用电子元器件的识别图解一、电阻电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

电缆接头墙壁开槽机浮球液位控制器电线快速接头电线穿管器配电柜接线图水电装修价格电子元件电阻器的符号参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

1MΩ=1000KΩ=1000000Ω数标法主要用于贴片等小体积的电路，如：103 表示10000Ω（10后面加3个0）也就是10K墙壁开槽机电缆接头电线快速接头浮球液位控制器电线穿管器电子元件配电柜接线图母线槽贴片电阻识别色环标注法使用最多，现举例如下：碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。

第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。

第四道色环表示阻值的误差。

色环颜色所代表的数字或者意义见表1。

电缆接头墙壁开槽机电线快速接头浮球液位控制器电线穿管器电子元件水电装修价格配电柜接线图色环电阻器的表示方法表1 色环颜色所代表的数字或意义这个电阻的阻值就是2000欧，误差是±5%。

如下图。

电缆接头电线快速接头墙壁开槽机浮球液位控制器电线穿管器配电柜接线图母线槽电子元件红、黑、红、金。

阻值是2000欧=2k双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
