【CN109646127A】一体式隐形牙齿矫正器生产设备【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710695093.8(22)申请日 2017.08.15(71)申请人 上海爱圣美科技有限公司地址 201306 上海市浦东新区南汇新城镇环湖西二路888号1幢1区25077室(72)发明人 魏伟　(74)专利代理机构 上海湾谷知识产权代理事务所(普通合伙) 31289代理人 李晓星(51)Int.Cl.A61C 7/00(2006.01)(54)发明名称牙齿隐形矫治器的制造方法及矫治方法(57)摘要本发明公开了一种牙齿隐形矫治器的制造方法，基于患者初次扫描而要达到矫治效果的原牙齿模型，包括：获取患者重新扫描的新牙齿模型；通过计算机软件程序加载新牙齿模型和原牙齿模型并进行重叠，获取没有重叠的部分作为差异部分；就差异部分，通过计算得到一个新牙齿模型到原牙齿模型的矩阵信息；根据矩阵信息，利用排牙算法对差异部分进行计算，根据计算结果制造隐形矫治器。

制造精度高，能有效降低制造成本。

权利要求书1页 说明书3页 附图2页CN 107307916 A 2017.11.03C N 107307916A1.一种牙齿隐形矫治器的制造方法，基于患者初次扫描而要达到矫治效果的原牙齿模型，其特征在于，包括：获取患者重新扫描的新牙齿模型；通过计算机软件程序加载新牙齿模型和原牙齿模型并进行重叠，获取没有重叠的部分作为差异部分；就差异部分，通过计算得到一个新牙齿模型到原牙齿模型的矩阵信息；根据矩阵信息，利用排牙算法对差异部分进行计算，根据计算结果制造隐形矫治器。

2.根据权利要求1所述的牙齿隐形矫治器的制造方法，其特征在于，所述矩阵信息计算步骤包括：利用新牙齿模型和原牙齿模型中已有的牙齿特征点计算出两套模型中每颗牙齿的坐标系；通过平移和旋转将新牙齿坐标系的原点转换到原牙齿坐标系的原点位置；以原点为中心，把新牙齿坐标系的X轴转换到原牙齿坐标系的X轴位置，把新牙齿坐标系的Y轴转换到原牙齿坐标系的Y轴位置，得到新牙齿模型到原牙齿模型的矩阵信息。

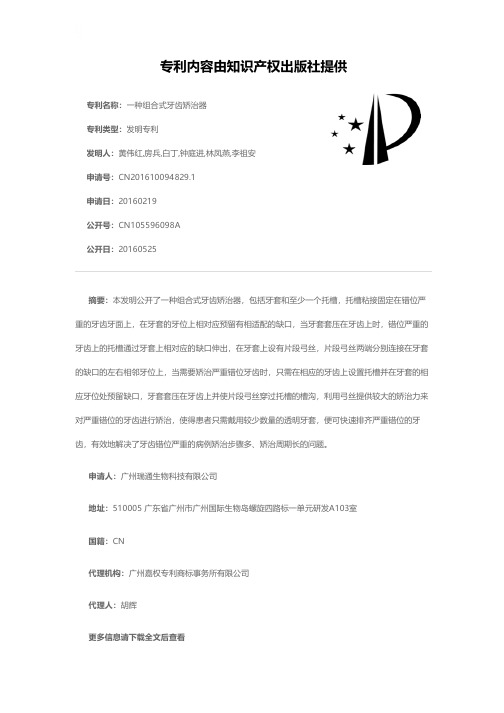

专利名称：一种组合式牙齿矫治器
专利类型：发明专利
发明人：黄伟红,房兵,白丁,钟庭进,林凤燕,李祖安申请号：CN201610094829.1
申请日：20160219
公开号：CN105596098A
公开日：
20160525
专利内容由知识产权出版社提供
摘要：本发明公开了一种组合式牙齿矫治器，包括牙套和至少一个托槽，托槽粘接固定在错位严重的牙齿牙面上，在牙套的牙位上相对应预留有相适配的缺口，当牙套套压在牙齿上时，错位严重的牙齿上的托槽通过牙套上相对应的缺口伸出，在牙套上设有片段弓丝，片段弓丝两端分别连接在牙套的缺口的左右相邻牙位上，当需要矫治严重错位牙齿时，只需在相应的牙齿上设置托槽并在牙套的相应牙位处预留缺口，牙套套压在牙齿上并使片段弓丝穿过托槽的槽沟，利用弓丝提供较大的矫治力来对严重错位的牙齿进行矫治，使得患者只需戴用较少数量的透明牙套，便可快速排齐严重错位的牙齿，有效地解决了牙齿错位严重的病例矫治步骤多、矫治周期长的问题。

申请人：广州瑞通生物科技有限公司
地址：510005 广东省广州市广州国际生物岛螺旋四路标一单元研发A103室
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：胡辉
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201611142001.5(22)申请日 2016.12.12(71)申请人 新昌县苏林机械有限公司地址 312500 浙江省绍兴市新昌县大市聚镇新柿路16号2幢(72)发明人 屠瑶瑶　(74)专利代理机构 北京东方盛凡知识产权代理事务所(普通合伙) 11562代理人 宋平(51)Int.Cl.A61C 7/00(2006.01)A61C 17/02(2006.01)(54)发明名称一种医疗器械的牙齿矫正器(57)摘要一种医疗器械的牙齿矫正器，本发明涉及牙科设备技术领域，它包含矫正器外壳、矫正器本体、注入孔、溢出孔；所述的矫正器本体的外部套设有矫正器外壳，矫正器本体上表面的两侧均设有注入孔，矫正器本体的前侧设有数个溢出孔，且每个溢出孔均设置在相邻两个牙齿的中间，便于清洗，能够避免牙齿内滋生细菌，有效的保护了牙齿健康。

权利要求书1页 说明书2页 附图1页CN 106725921 A 2017.05.31C N 106725921A1.一种医疗器械的牙齿矫正器，其特征在于：它包含矫正器外壳(1)、矫正器本体(2)、注入孔(3)、溢出孔(4)；所述的矫正器本体(2)的外部套设有矫正器外壳(1)，矫正器本体(2)上表面的两侧均设有注入孔(3)，矫正器本体(2)的前侧设有数个溢出孔(4)，且每个溢出孔(4)均设置在相邻两个牙齿的中间。

权　利　要　求　书1/1页CN 106725921 A一种医疗器械的牙齿矫正器[0001]技术领域[0002]本发明涉及牙科设备技术领域，具体涉及一种医疗器械的牙齿矫正器。

背景技术[0003]牙齿是一种在很多脊椎动物上存在的结构，人类和高等动物咀嚼食物的器官。

牙齿是人类身体最坚硬的器官。

一般而言，牙齿呈白色（正常人略带微黄色），质地坚硬。

牙齿的各种形状适用于多种用途，包括撕裂、磨碎食物。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010838339.4(22)申请日 2020.08.19(71)申请人 新博医疗技术有限公司地址 100176 北京市经济技术开发区西环南路18号C座408室(72)发明人 胡跃华　赵磊　马文辉　管建军　辛金星　刘娟　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 张延薇(51)Int.Cl.A61C 7/00(2006.01)A61N 5/06(2006.01)(54)发明名称一种牙齿正畸辅助装置(57)摘要一种牙齿正畸辅助装置，涉及牙齿正畸技术领域，牙齿正畸辅助装置包括咬合机构、控制机构、振动驱动机构和光学驱动机构，咬合机构能够放置于口腔内，咬合机构安装有光发生器；咬合机构与振动驱动机构连接，光发生器与光学驱动机构连接；振动驱动机构和光学驱动机构分别与控制机构电连接；控制机构用于控制振动驱动机构带动咬合机构产生振动，和控制光学驱动机构驱动光发生器产生光。

光发生器在光驱动机构的控制下，可产生特定波段的光。

所述牙齿正畸辅助装置通过振动与光照提高牙齿的移动速度和降低牙齿的痛感，以加快牙齿正畸的周期和提高舒适度。

权利要求书1页 说明书13页 附图11页CN 111839764 A 2020.10.30C N 111839764A1.一种牙齿正畸辅助装置，其特征在于，包括咬合机构、控制机构、振动驱动机构和光学驱动机构，所述咬合机构被配置为能够放置于口腔内，所述咬合机构安装有光发生器，所述光发生器与口腔内的牙周组织的位置相对应；所述咬合机构与所述振动驱动机构连接，所述咬合机构的光发生器与所述光学驱动机构连接；所述振动驱动机构和所述光学驱动机构分别与所述控制机构电连接；所述控制机构用于控制所述振动驱动机构带动所述咬合机构产生振动；所述控制机构用于控制所述光学驱动机构驱动所述光发生器产生光。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620652853.8(22)申请日 2016.06.27(73)专利权人 湖北美齐精准医疗科技有限公司地址 430075 湖北省武汉市东湖新技术开发区光谷大道58号1栋电商办公楼二层567号(72)发明人 陈麒　(74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 熊娴　冯子玲(51)Int.Cl.A61C 7/08(2006.01)(54)实用新型名称隐形牙齿矫治器(57)摘要本实用新型涉及一种隐形牙齿矫治器，其中所述的牙齿矫治器包括：矫治器本体，包括固位腔及矫治腔，其中固位腔包裹于不需要矫治的牙齿外侧，矫治腔包裹于需要矫治的牙齿外侧，矫治器还包括矫治附件，矫治附件置于矫治腔内壁上，矫治器本体内壁上还设有防滑装置。

采用该种结构的隐形牙齿矫治器，解决了传统隐形矫治器矫正效率慢，患者矫正周期长，全矫正周期所需矫治器个数多，矫正不精准，患者矫正成本高的问题。

权利要求书1页 说明书3页 附图10页CN 206403873 U 2017.08.15C N 206403873U1.一种隐形牙齿矫治器，其特征在于，所述的牙齿矫治器为一体成型的透明高分子材料，根据佩戴者口腔状况和牙齿畸形制作隐形牙齿矫治器，包括：矫治器本体，包括固位腔及矫治腔，其中固位腔包裹于不需要矫治的牙齿外侧，矫治腔包裹于需要矫治的牙齿外侧，矫治器还包括矫治附件，矫治附件置于矫治腔内壁上，矫治器本体内壁上还设有防滑装置；矫治附件为矫治凸起，位于待矫治牙齿的待矫治面上，矫治凸起位于待矫治牙齿的同侧面或对侧面上。

2.根据权利要求1所述的隐形牙齿矫治器，其特征在于：固位腔的形状与无需移动牙齿一致且一一对应，矫治腔与待矫治的牙齿一一对应，矫治腔的牙位则对应需移动的牙齿的目标位置。

3.根据权利要求1所述的隐形牙齿矫治器，其特征在于：凸起位于同一侧时为一至多个，位于对侧面上时为二至多个。

(10)申请公布号(43)申请公布日 (21)申请号 201510680391.0(22)申请日 2015.10.21A61C 7/12(2006.01)(71)申请人陈贵地址100081 北京市海淀区中关村南大街22号北京大学口腔医院正畸科申请人许天民 戴帆帆(72)发明人陈贵 许天民 戴帆帆(54)发明名称牙齿矫正用隐形固定矫治器(57)摘要本发明是一种用于牙齿的排齐，整平或者调整牙齿错位畸形的隐形固定矫治器。

它适用于难度较大的正畸拔牙病例(相对于不拔牙矫治)。

由若干前牙区的舌侧托槽，若干后牙区的唇侧托槽和颊管，串联托槽和颊管的“子弹”形弓丝以及用于固定弓丝的结扎丝组成。

在前牙区托槽位于舌侧，隐藏于牙齿的后面，达到美观的效果；后牙区的托槽位于牙齿的颊侧，方便了正畸医生的临床操作。

这种矫治器与传统舌侧矫治器相比，降低了矫治器技工操作的复杂程度；减小了矫治器对发音的影响；同时增加了对下颌后牙移动的控制；降低了隐形矫治器的成本。

该矫治器兼具舌侧矫治器的美观和唇侧矫治器的便捷与牙齿精确控制。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图3页CN 105213044 A 2016.01.06C N 105213044A1.一种牙齿矫正用隐形固定矫治器，由粘接在牙面上的若干托槽，颊管，串联所述托槽、颊管的弓丝以及固定弓丝用的结扎丝组成，其特征是：前牙区粘接舌侧托槽，后牙区根据牙位粘接唇侧托槽和颊管。

2.根据权利要求1所述的矫治器，其特征是：后牙区的前磨牙唇侧托槽与传统唇侧直丝弓托槽构造一致，所述前磨牙唇侧托槽的尺寸是0.025×0.028英寸。

3.根据权利要求1所述的矫治器，其特征是：磨牙颊管与传统唇侧直丝弓颊面管构造一致，管腔尺寸为0.025×0.028英寸。

4.根据权利要求1所述的矫治器，其特征是：前牙区弓丝位于牙齿的舌侧，后牙区弓丝位于牙齿的唇颊侧，成“子弹”形。

(10)申请公布号(43)申请公布日 (21)申请号 201310413770.4(22)申请日 2013.09.11A61C 7/00(2006.01)(71)申请人深圳爱尔创口腔技术有限公司地址518057 广东省深圳市南山区科华路5号珠园大厦五楼(72)发明人田雷 黄东斌 王鸿娟(74)专利代理机构北京柏杉松知识产权代理事务所(普通合伙) 11413代理人马敬刘继富(54)发明名称牙齿矫正器的生产方法及系统(57)摘要本发明实施例提供的一种牙齿矫正器的生产方法及系统，可以为正畸量较大的所需正畸牙齿的矫正牙齿模型进行单独成型的制作，而对于正畸量较小的所需正畸牙齿则与基座模型一体成型，因此相对于图1所示实施例而言，可以减少独立成型的矫正牙齿模型的数量，可以进一步节省牙齿模型制作过程中花费的时间和成本。

本发明提高了牙齿矫正器的制作效率，降低了制作成本。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书2页 说明书11页 附图7页(10)申请公布号CN 104414759 A (43)申请公布日2015.03.18C N 104414759A1.一种牙齿矫正器的生产方法，其特征在于，包括：对用户的牙齿及牙床进行扫描，获得所述牙齿及所述牙床的数字模型；确定所述数字模型中的正常牙齿、需正畸牙齿及所述需正畸牙齿的正畸量M；确定需要为每个所需正畸牙齿制作的矫正牙齿模型的数量N，所述C为预设的单次矫正量，将数量N大于预设阈值的矫正牙齿模型进行独立成型制作，将数量N小于或等于预设阈值的矫正牙齿模型与所述正常牙齿的模型、所述牙床的模型进行一体成型制作，生成A个基座模型，A为小于或等于预设阈值的多个N中的最大值，其中，所述基座模型上设置有用于安装独立成型的该矫正牙齿模型的空位，每个数量N大于所述预设阈值的矫正牙齿模型对应的所需正畸牙齿对应一个所述空位；按照预设的正畸顺序，将独立成型的矫正牙齿模型安装在相应基座模型的所述空位上，得到S个正畸模型，所述独立成型的矫正牙齿模型和所述基座模型为可拆卸连接，S等于正畸量最大的需正畸牙齿的矫正牙齿模型的数量；根据所述S个正畸模型制作S个牙齿矫正器。

专利名称：一种隐形无托槽牙齿矫正器专利类型：发明专利
发明人：梁大海,徐爽
申请号：CN202010716916.2
申请日：20200723
公开号：CN113967088A
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本发明实施例适用于牙齿矫正技术领域，包括牙套以及附件结构，所述牙套为透明材质，所述附件结构的材质为透明材质或与牙色相近物材质，所述牙套套设在牙齿上，所述附件结构粘接在牙齿的表面，所述附件结构包括设置在切方的第一附件结构和设置在龈方的第二附件结构，所述牙套包覆所述第一附件结构，所述第二附件结构暴露于所述牙套外部，所述第二附件结构上设置有可用于自主加力的牵引钩。

本发明能够解决现有技术的牙齿矫正器适应范围狭窄的问题。

申请人：深圳雅菲口腔医疗科技有限责任公司
地址：518000 广东省深圳市南山区桃源街道福光社区留仙大道3333号塘朗城广场(西区)A座、B 座、C座商业502
国籍：CN
代理机构：深圳市恒申知识产权事务所(普通合伙)
代理人：王海滨
更多信息请下载全文后查看。

专利名称：一种牙齿矫正器专利类型：实用新型专利
发明人：陈修颜
申请号：CN202122137426.X 申请日：20210906
公开号：CN216060804U
公开日：
20220318
专利内容由知识产权出版社提供
摘要：本实用新型提出一种牙齿矫正器，包括基座、支撑座和压板，压板包括连接板和顶板，连接板分别设置在顶板的两端，连接板与顶板相垂直，连接板的底部连接在基座上，支撑座位于两个连接板之间且位于顶板的下方，由容纳槽和顶板的下表面共同围设形成导线空间，连接板上设置导孔，导孔与容纳槽对应设置，由此可使得用于牙齿矫正的钢丝绳通过导孔进行引导并装配在容纳槽内，由顶板实现对钢丝绳在其上方的压盖并限制其移动空间，由此通过两侧的导孔和中部的容纳槽及顶板压合共同实现对钢丝绳的导向和限位，提高钢丝绳在基座上的安装稳定性，防止钢丝绳在基座上发生较大偏移，保证牙齿矫正功用。

申请人：青岛华颜美医疗美容医院有限公司
地址：266000 山东省青岛市城阳区城阳街道正阳路26号1-6层
国籍：CN
更多信息请下载全文后查看。
