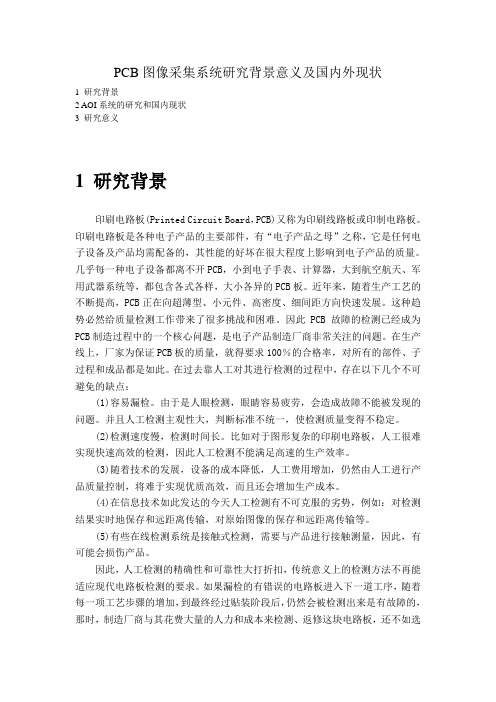

PCB图像采集系统研究背景意义及国内外现状1 研究背景2 AOI系统的研究和国内现状3 研究意义1 研究背景印刷电路板(Printed Circuit Board，PCB)又称为印刷线路板或印制电路板。

印刷电路板是各种电子产品的主要部件，有“电子产品之母”之称，它是任何电子设备及产品均需配备的，其性能的好坏在很大程度上影响到电子产品的质量。

几乎每一种电子设备都离不开PCB，小到电子手表、计算器，大到航空航天、军用武器系统等，都包含各式各样，大小各异的PCB板。

近年来，随着生产工艺的不断提高，PCB正在向超薄型、小元件、高密度、细间距方向快速发展。

这种趋势必然给质量检测工作带来了很多挑战和困难。

因此PCB故障的检测已经成为PCB制造过程中的一个核心问题，是电子产品制造厂商非常关注的问题。

在生产线上，厂家为保证PCB板的质量，就得要求100％的合格率，对所有的部件、子过程和成品都是如此。

在过去靠人工对其进行检测的过程中，存在以下几个不可避免的缺点：(1)容易漏检。

由于是人眼检测，眼睛容易疲劳，会造成故障不能被发现的问题。

并且人工检测主观性大，判断标准不统一，使检测质量变得不稳定。

(2)检测速度慢，检测时间长。

比如对于图形复杂的印刷电路板，人工很难实现快速高效的检测，因此人工检测不能满足高速的生产效率。

(3)随着技术的发展，设备的成本降低，人工费用增加，仍然由人工进行产品质量控制，将难于实现优质高效，而且还会增加生产成本。

(4)在信息技术如此发达的今天人工检测有不可克服的劣势，例如：对检测结果实时地保存和远距离传输，对原始图像的保存和远距离传输等。

(5)有些在线检测系统是接触式检测，需要与产品进行接触测量，因此，有可能会损伤产品。

因此，人工检测的精确性和可靠性大打折扣，传统意义上的检测方法不再能适应现代电路板检测的要求。

如果漏检的有错误的电路板进入下一道工序，随着每一项工艺步骤的增加，到最终经过贴装阶段后，仍然会被检测出来是有故障的，那时，制造厂商与其花费大量的人力和成本来检测、返修这块电路板，还不如选择丢弃这块已经追加成本的电路板，这样就造成了浪费。
