【CN209779752U】厂区初期雨水收集系统【专利】

专利名称：雨水收集系统
专利类型：实用新型专利
发明人：李德胜,朱国平
申请号：CN201721450918.1申请日：20171102
公开号：CN207419676U
公开日：
20180529
专利内容由知识产权出版社提供
摘要：本实用新型公开了雨水收集系统，解决了目前对雨水的收集循环利用成本高、分配不够合理的弊端，其技术方案要点是包括集水池、沉淀池、过滤池及用于连接并输送水源的输送装置，沉淀池与过滤池之间还设置有用于初级储水的初存装置，初存装置的一侧固接有用于输送浇灌用水的浇灌装置；过滤池的一侧还固设有用于对过滤后的水源进行终极存储的终存装置，终存装置一侧固接有用于提供生活用水的用水装置；输送装置安装有用于控制水源由集水池向终存装置依次单向流通的输送单向阀组件，本实用新型的雨水收集系统，能够合理的对收集的雨水进行分配，减少器件的损耗使得更加的经济高效。

申请人：北京京水旺源园林绿化工程有限公司
地址：102600 北京市大兴区黄村镇黄村西大街65号院23号1层158室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911014375.2(22)申请日 2019.10.23(71)申请人 湖北工业大学地址 430068 湖北省武汉市洪山区南李路28号(72)发明人 熊文　王春　黄羽　(74)专利代理机构 中科专利商标代理有限责任公司 11021代理人 王中苇(51)Int.Cl.C02F 9/14(2006.01)(54)发明名称一种初期雨水处理系统(57)摘要本发明提供了一种初期雨水处理系统，所述系统包括：顺次连接的过滤装置、沉砂装置和有机物生态处理装置；所述过滤装置用于将初期雨水中直径大于预设尺寸的杂质去除；所述沉砂装置用于将经过所述过滤装置过滤后的雨水进行沉砂处理；所述有机物生态处理装置用于将经过沉砂处理的雨水中的有机物进行吸收和降解，得到清洁雨水。

本发明在不影响雨水管网排洪排涝功能的前提下，能够实现无动力分离并处理初期雨水，有效避免初期雨水对地表水环境的污染。

权利要求书2页 说明书7页 附图4页CN 110845074 A 2020.02.28C N 110845074A1.一种初期雨水处理系统，其特征在于，所述系统包括：顺次连接的过滤装置、沉砂装置和有机物生态处理装置；其中：所述过滤装置用于将初期雨水中直径大于预设尺寸的杂质去除；所述过滤装置包括：截流井(101)和位于所述截流井(101)中的提笼格栅(102)，其中：所述截流井(101)用于将初期雨水进行截流并通入所述提笼格栅(102)中，所述提笼格栅(102)用于过滤初期雨水中漂浮物；所述沉砂装置用于将经过所述过滤装置过滤后的雨水进行沉砂处理；所述有机物生态处理装置用于将经过沉砂处理的雨水中的有机物进行吸收和降解，得到清洁雨水，所述有机物生态处理装置包括：与所述沉砂装置连通的辐流沉淀池(401)、悬浮于所述辐流沉淀池(401)中的生态浮岛(402)、位于所述辐流沉淀池(401)底部的沉水植物(404)、出水装置；所述辐流沉淀池(401)用于对经过沉砂处理的雨水中悬浮物进行进一步重力沉淀，所述生态浮岛(402)和所述沉水植物(404)用于对雨水中有机物进行吸附和降解。

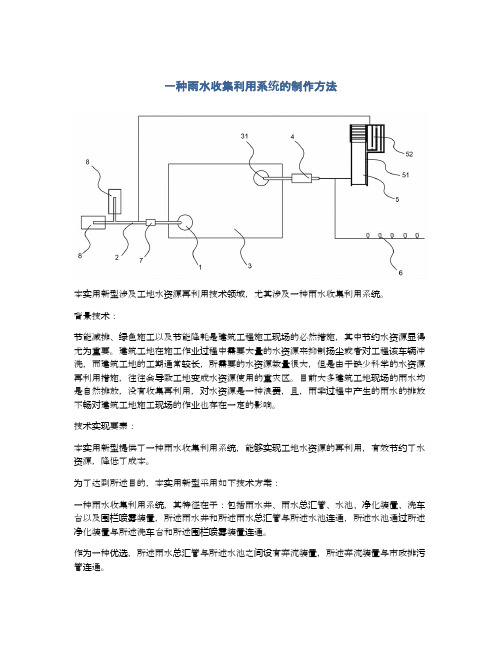

一种雨水收集利用系统的制作方法本实用新型涉及工地水资源再利用技术领域，尤其涉及一种雨水收集利用系统。

背景技术：节能减排、绿色施工以及节能降耗是建筑工程施工现场的必然措施，其中节约水资源显得尤为重要。

建筑工地在施工作业过程中需要大量的水资源来抑制扬尘或者对工程该车辆冲洗，而建筑工地的工期通常较长，所需要的水资源数量很大，但是由于缺少科学的水资源再利用措施，往往会导致工地变成水资源使用的重灾区。

目前大多建筑工地现场的雨水均是自然排放，没有收集再利用，对水资源是一种浪费，且，雨季过程中产生的雨水的排放不畅对建筑工地施工现场的作业也存在一定的影响。

技术实现要素：本实用新型提供了一种雨水收集利用系统，能够实现工地水资源的再利用，有效节约了水资源，降低了成本。

为了达到所述目的，本实用新型采用如下技术方案：一种雨水收集利用系统，其特征在于：包括雨水井、雨水总汇管、水池、净化装置、洗车台以及围栏喷雾装置，所述雨水井和所述雨水总汇管与所述水池连通，所述水池通过所述净化装置与所述洗车台和所述围栏喷雾装置连通。

作为一种优选，所述雨水总汇管与所述水池之间设有弃流装置，所述弃流装置与市政排污管连通。

作为一种优选，所述雨水总汇管与排水沟连通。

作为一种优选，所述排水沟周边设有渗水砖或渗水混凝土层。

作为一种优选，所述洗车台包括喷头、排水沟和沉淀池，所述沉淀池与所述水池连通。

作为一种优选，所述水池内设有抽水管，所述抽水管与所述净化装置连接。

综上，与现有技术相比，本实用新型的优点在于：能够实现工地水资源的全面、高效回收再利用，有效节约了水资源，提高了建筑工程的经济效益；配合快速渗水排材料的使用，避免了雨量过大时的雨水聚积对施工作业的影响。

附图说明图1是本实用新型雨水收集系统示意图；图2是本实用新型的结构示意图。

图中的标号如下：1．雨水井，2．雨水总汇管，3．水池，31．抽水管，4．净化装置，5．洗车台，51．排水槽，52．沉淀池，6．围栏喷雾装置，7．弃流装置，8．排水沟，9．市政排污管。

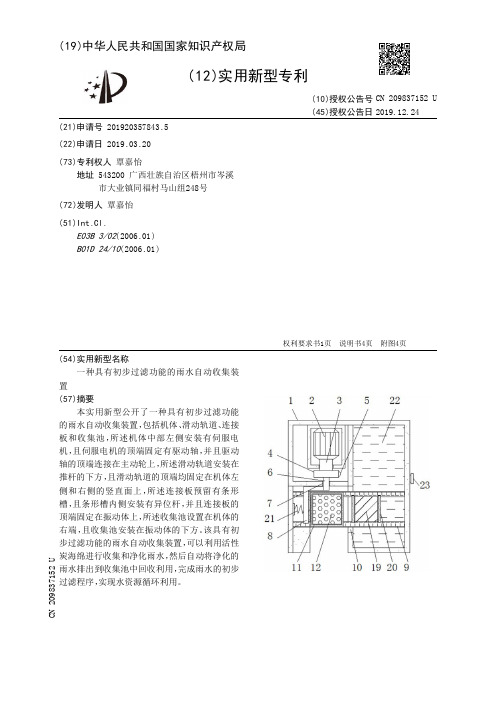

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920357843.5(22)申请日 2019.03.20(73)专利权人 覃嘉怡地址 543200 广西壮族自治区梧州市岑溪市大业镇同福村马山组248号(72)发明人 覃嘉怡　(51)Int.Cl.E03B 3/02(2006.01)B01D 24/10(2006.01)(54)实用新型名称一种具有初步过滤功能的雨水自动收集装置(57)摘要本实用新型公开了一种具有初步过滤功能的雨水自动收集装置，包括机体、滑动轨道、连接板和收集池，所述机体中部左侧安装有伺服电机，且伺服电机的顶端固定有驱动轴，并且驱动轴的顶端连接在主动轮上，所述滑动轨道安装在推杆的下方，且滑动轨道的顶端均固定在机体左侧和右侧的竖直面上，所述连接板预留有条形槽，且条形槽内侧安装有异位杆，并且连接板的顶端固定在振动体上，所述收集池设置在机体的右端，且收集池安装在振动体的下方。

该具有初步过滤功能的雨水自动收集装置，可以利用活性炭海绵进行收集和净化雨水，然后自动将净化的雨水排出到收集池中回收利用，完成雨水的初步过滤程序，实现水资源循环利用。

权利要求书1页 说明书4页 附图4页CN 209837152 U 2019.12.24C N 209837152U权　利　要　求　书1/1页CN 209837152 U1.一种具有初步过滤功能的雨水自动收集装置，包括机体(1)、滑动轨道(9)、连接板(17)和收集池(22)，其特征在于：所述机体(1)中部左侧安装有伺服电机(2)，且伺服电机(2)的顶端固定有驱动轴(3)，并且驱动轴(3)的顶端连接在主动轮(4)上，所述主动轮(4)的外侧设置有齿块(5)，且主动轮(4)上固定有突起轴(6)，所述突起轴(6)安装在连通孔(7)内侧，且连通孔(7)开设在机体(1)的竖直面上，并且突起轴(6)的顶端固定有推杆(8)，所述滑动轨道(9)安装在推杆(8)的下方，且滑动轨道(9)的顶端均固定在机体(1)左侧和右侧的竖直面上，所述滑动轨道(9)安装在出入孔(10)内侧，且出入孔(10)开设在机体(1)中部的竖直面上，所述滑动轨道(9)内侧上端连接有载物箱(11)，且载物箱(11)内侧设置有活性炭海绵(12)，并且载物箱(11)的下端安装有排水管(13)，所述载物箱(11)的左侧固定有压缩弹簧(21)，且压缩弹簧(21)的顶端安装在机体(1)上，所述主动轮(4)上方安装有从动轮(14)，且从动轮(14)上固定有安装轴(15)，所述安装轴(15)的顶端连接在机体(1)中部的竖直面内侧，且从动轮(14)上固定有异位杆(16)，所述连接板(17)预留有条形槽(18)，且条形槽(18)内侧安装有异位杆(16)，并且连接板(17)的顶端固定在振动体(19)上，所述振动体(19)安装在限位槽(20)的内侧，且振动体(19)的上端连接有压缩弹簧(21)，并且限位槽(20)和压缩弹簧(21)的顶端均固定在机体(1)的顶端内侧上，所述收集池(22)设置在机体(1)的右端，且收集池(22)安装在振动体(19)的下方，并且收集池(22)的下端开设有出水口(23)。

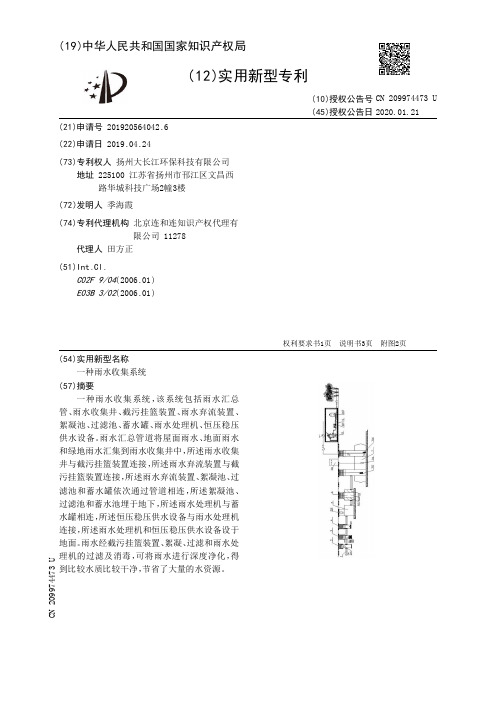

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920564042.6(22)申请日 2019.04.24(73)专利权人 扬州大长江环保科技有限公司地址 225100 江苏省扬州市邗江区文昌西路华城科技广场2幢3楼(72)发明人 季海霞　(74)专利代理机构 北京连和连知识产权代理有限公司 11278代理人 田方正(51)Int.Cl.C02F 9/04(2006.01)E03B 3/02(2006.01)(54)实用新型名称一种雨水收集系统(57)摘要一种雨水收集系统，该系统包括雨水汇总管、雨水收集井、截污挂篮装置、雨水弃流装置、絮凝池、过滤池、蓄水罐、雨水处理机、恒压稳压供水设备。

雨水汇总管道将屋面雨水、地面雨水和绿地雨水汇集到雨水收集井中，所述雨水收集井与截污挂篮装置连接，所述雨水弃流装置与截污挂篮装置连接，所述雨水弃流装置、絮凝池、过滤池和蓄水罐依次通过管道相连，所述絮凝池、过滤池和蓄水池埋于地下，所述雨水处理机与蓄水罐相连，所述恒压稳压供水设备与雨水处理机连接，所述雨水处理机和恒压稳压供水设备设于地面。

雨水经截污挂篮装置、絮凝、过滤和雨水处理机的过滤及消毒，可将雨水进行深度净化，得到比较水质比较干净，节省了大量的水资源。

权利要求书1页 说明书3页 附图2页CN 209974473 U 2020.01.21C N 209974473U权　利　要　求　书1/1页CN 209974473 U1.一种雨水收集系统，该系统包括雨水汇总管、雨水收集井、截污挂篮装置、雨水弃流装置、絮凝池、过滤池、蓄水罐、雨水处理机、恒压稳压供水设备，其特征在于，所述雨水汇总管道将屋面雨水、地面雨水和绿地雨水汇集到雨水收集井中，所述雨水收集井与截污挂篮装置连接，所述雨水弃流装置与截污挂篮装置连接，所述雨水弃流排污管与市政排污管道连接，所述雨水弃流装置、絮凝池、过滤池和蓄水罐依次通过管道相连，所述絮凝池的顶部设有药剂箱、所述药剂箱与絮凝池通过管道连接，所述蓄水罐上设有液位传感器，所述液位传感器连接控制柜，控制柜与蓄水池排污泵、蓄水池提升泵和自来水控制阀连接，当液位传感器为低液位时，蓄水池提升泵停止运行，自来水进行补给，当蓄水池液位为高液位时，蓄水池提升泵开始运行，蓄水池排污泵根据蓄水池沉淀量手动控制，所述絮凝池、过滤池和蓄水池埋于地下，所述雨水处理机与蓄水罐相连，所述恒压稳压供水设备与雨水处理机连接，所述恒压稳压供水设备接各个供水点，所述雨水处理机和恒压稳压供水设备设于地面。

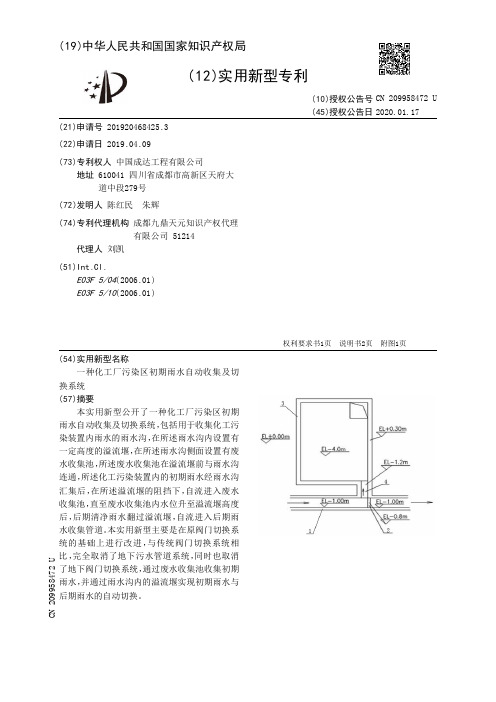

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920468425.3(22)申请日 2019.04.09(73)专利权人 中国成达工程有限公司地址 610041 四川省成都市高新区天府大道中段279号(72)发明人 陈红民　朱辉　(74)专利代理机构 成都九鼎天元知识产权代理有限公司 51214代理人 刘凯(51)Int.Cl.E03F 5/04(2006.01)E03F 5/10(2006.01)(54)实用新型名称一种化工厂污染区初期雨水自动收集及切换系统(57)摘要本实用新型公开了一种化工厂污染区初期雨水自动收集及切换系统，包括用于收集化工污染装置内雨水的雨水沟，在所述雨水沟内设置有一定高度的溢流堰，在所述雨水沟侧面设置有废水收集池，所述废水收集池在溢流堰前与雨水沟连通，所述化工污染装置内的初期雨水经雨水沟汇集后，在所述溢流堰的阻挡下，自流进入废水收集池，直至废水收集池内水位升至溢流堰高度后，后期清净雨水翻过溢流堰，自流进入后期雨水收集管道。

本实用新型主要是在原阀门切换系统的基础上进行改进，与传统阀门切换系统相比，完全取消了地下污水管道系统，同时也取消了地下阀门切换系统，通过废水收集池收集初期雨水，并通过雨水沟内的溢流堰实现初期雨水与后期雨水的自动切换。

权利要求书1页 说明书2页 附图1页CN 209958472 U 2020.01.17C N 209958472U权　利　要　求　书1/1页CN 209958472 U1.一种化工厂污染区初期雨水自动收集及切换系统，包括用于收集化工污染装置内雨水的雨水沟（1），其特征在于：在所述雨水沟（1）内设置有一定高度的溢流堰（2），在所述雨水沟（1）侧面设置有废水收集池（3），所述废水收集池（3）在溢流堰（2）前与雨水沟（1）连通，所述化工污染装置内的初期雨水经雨水沟（1）汇集后，在所述溢流堰（2）的阻挡下，自流进入废水收集池（3），直至废水收集池（3）内水位升至溢流堰（2）高度后，后期清净雨水翻过溢流堰（2），自流进入后期雨水收集管道。

专利名称：一种新型的雨水收集系统
专利类型：实用新型专利
发明人：王志韩,袁明洋,贺向阳,赵新波,徐灿兵,赵银会申请号：CN201822197252.4
申请日：20181226
公开号：CN209585217U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型的雨水收集系统，其特征在于：雨水管布置在道路地面以下，道路上设置有雨水口；多孔雨水管布置在道路边缘绿地侧或人行道地面以下；多孔雨水管设置为上半部均匀密布开洞，下半部保持密闭性，多孔雨水管下方及两侧设置有连续的土工膜，土工膜向上延伸至地平面，多孔雨水管上半部、土工膜和地平面组成的区域中设置有级配碎石。

本实用新型提供的雨水收集系统可以迅速收集大部分雨水，减轻雨水口的负担，保证了城市整个雨水系统的高效有序运行；缓解了雨水口收水不及时、不迅速的问题，其整体费用低，施工便利，社会效益和环境效益明显，可以广泛推广与工业厂区、居民小区等各种生产生活区域。

申请人：中国电建集团河南省电力勘测设计院有限公司
地址：450000 河南省郑州市中原区中原西路212号
国籍：CN
代理机构：郑州中原专利事务所有限公司
更多信息请下载全文后查看。

专利名称：一种高效收集初期雨水的雨水收集装置专利类型：实用新型专利
发明人：朱五星,王雅楠
申请号：CN201822001591.0
申请日：20181130
公开号：CN209523285U
公开日：
20191022
专利内容由知识产权出版社提供
摘要：本实用新型的一种高效收集初期雨水的雨水收集装置，包括初雨池和净雨池，初雨池位于净雨池下方，初雨池与净雨池之间通过可拆卸式拱形扰流板相隔，初雨池底部设置初雨排空管道，初雨排空管道连接至污水检查井，所述初雨排空管道通过智慧云电动闸阀控制开闭，所述智慧云电动闸阀结合物联网及智慧水务系统采用无线通讯方式与区域控制中心或污水厂进行数据通讯；净雨池中设置雨水连通管，连接至雨水检查井。

本实用新型的雨水收集装置可在源头精确、高效地对初期雨水进行截留储存；同时结合物联网及智慧水务系统，对存储初雨进行区域统筹联动排空，能够极大地减轻初期雨水对污水厂的冲击负荷，同时又能避免初期雨水排入受纳水体而带来的环境污染。

申请人：上海市政工程设计研究总院(集团)有限公司
地址：200092 上海市杨浦区中山北二路901号
国籍：CN
代理机构：上海世圆知识产权代理有限公司
代理人：陈颖洁
更多信息请下载全文后查看。

专利名称：一种初期雨水收集器专利类型：发明专利
发明人：陆泽睿
申请号：CN201711215082.1申请日：20171128
公开号：CN109837973A
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本发明公开了一种初期雨水收集器，包括集水箱和集水机构，集水箱的两侧预留有安装部，集水箱的中部设置为集水腔，集水腔内对称设置有一组集水机构，单个集水机构包括汇流管道和一组集水管道，一组集水管道对称设置在汇流管道的两端，且一组集水管道与集水箱的集水口对应设置，单个集水管道由集水主管、至少一个集水支管和集水接头，集水主管通过短管与汇流管道贯通相连，至少一个集水支管与集水主管相贯通，且每个集水支管上设置有集水接头。

本发明结构合理，在集水箱上设置一组集水机构，通过一组集水管道与集水口对应设置，能够明显增加每次收集的水量，工作效率高，而且集水效果显著，成本低，可操作性强。

申请人：江苏宜科新能源有限公司
地址：212300 江苏省镇江市丹阳市陵口肇巷村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种初期雨水处理系统
专利类型：实用新型专利
发明人：张炯,崔新壮,李莉,聂爱华,王晓媚,张翼,黄丹申请号：CN201521087375.2
申请日：20151223
公开号：CN205206019U
公开日：
20160504
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种初期雨水处理系统，包括圆筒；所述圆筒两侧设有进水管道和出水管道；所述进水管道的一端安装有不透水隔离板；所述不透水隔离板与格栅过滤板的一端面连接，格栅过滤板的其他端面安装在圆筒上；所述不透水隔离板和格栅过滤板将圆筒内部分成过滤区和沉沙区。

将圆筒设计成水泥预制件，有助于实现标准化管理、规范化施工；通过将进水管道进行偏心设计，实现雨水呈螺旋状流入格栅过滤板，达到最佳过滤效果；通过在出水管道上设计防油挡板，有效阻止雨水中的油脂和漂浮物从出水管道流出；通过在圆筒上方设计维护口及防护盖，有助于工作人员进行日常的维护清理通过吸泥装置将井底的沉积物吸出。

申请人：山东大学
地址：250061 山东省济南市历下区经十路17923号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：赵敏玲
更多信息请下载全文后查看。
