1 流速与管径计算公式水流速度取0.7 m/s，则管径计算值如下：D=√4×Q3600×π×V =√4×60003600×3.14×0.7=174 mm空气管道的流速，一般规定为：干、支管为10~15m/s，通向空气扩散装置的竖管、小支管为4~5m/s。
2 泵的选型水管管路的水头损失=沿程水头损失+局部水头损失沿途水头损失=(λL/d)*V^2/(2g)------------P150（层流、紊流均适用）局部水头损失=ζ*V^2/(2g)水管管路的水头损失=沿程水头损失+局部水头损失=(λL/d+ζ)*V^2/(2g)式中：λ—管道沿途阻力系数；L—管道长度；ζ——局部阻力系数，有多个局部阻力系数，则要相加；d—管道内径, g—重力加速度，V—管内断面平均流速。
沿途阻力系数λ和局部阻力系数ζ都可查水力学手册。
λ=64/Re 仅适用于圆管层流。
对于紊流，由于运动的复杂性，其规律主要由试验确定，但可在理论上给以某些阐述。
P171沿程水头损失（1）层流区Re＜2320（即lgRe＜3.36）λ=64/Re（2）层流转变为紊流过渡区2320＜Re＜4000（即3.36＜lgRe＜3.6），试验点散乱，流动情况比较复杂且范围不大，一般不作详细分析。
（3）紊流区Re＞4000（即lgRe＞3.6）分为紊流光滑区、紊流过渡区、紊流粗糙区。
①紊流光滑区：不同相对粗糙度△/d试验点均落在直线cd上，说明λ与△/d无关。
和层流情况相类似，λ值也仅仅与Re有关。
可表示为λ=（Re），但与层流区所遵循的函数关系不同。
②紊流粗糙区：分界线ef右方，λ与Re无关，仅与△/d有关，可表示为λ=（△/d）③紊流过度粗糙区λ=（△/d，Re）流态的判别——雷诺数v——运动粘度局部水头损失。
排水管径计算公式
一、管径计算公式
1、常规排水管道的计算公式：
排水量Q（m/s）＝流量K（m/s）×管道面积S（㎡）
K＝排水量Q（m/s）/管道面积S（㎡）
管径D（mm）＝2 ×√S（㎡）
2、综合排水管道的计算公式：
D（mm）＝3.35 × Q0.25（m/s）
3、消防排水管道的计算公式：
D（mm）＝4.75 × Q0.3（m/s）
4、雨水排水管道的计算公式：
D（mm）＝K’× Q0.5（m/s）
K’：由设计文件特殊规定，一般取2.6～4.2；
二、管径计算流程
1、流量计算
根据设计文件，确定管路中水位流量关系，计算出每段管路中清水流量。
2、截面积计算
根据水力学原理，计算每段管路中的截面积。
3、管径计算
根据清水流量和截面积，使用上述公式，计算出每段管路的管径。
- 1 -。
水管管径计算公式水管管径计算是基于流量、速度和压力损失三个参数进行的。
流量是指通过管道的水流量，通常以立方米/小时或升/秒为单位。
速度是指水流通过管道时的速度，通常以米/秒为单位。
压力损失是指水流通过管道时由于摩擦而产生的能量损失。
1. Darcy–Weisbach公式：Darcy–Weisbach公式是一个广泛应用的水流计算公式，在管道流动中起到重要作用。
该公式通过以下方程来计算水管管径：Q=[(π*D^2)/4]*v其中，Q是流量，D是管道的直径，v是水流速度。
这个公式假定水流是层流流动的，而不是湍流流动。
2. Hazem–Williams公式：Hazem–Williams公式通常用于大直径管道的流量计算，特别适用于供水系统。
该公式通过以下方程来计算水管管径：Q=k*C*D^2*H^(4/3)*S^(1/2)其中，Q是流量，k是系数，C是导流系数，D是管道的直径，H是主管的水头差（单位为米），S是主管的长度（单位为米）。
需要注意的是，Hazem–Williams公式中的系数k和导流系数C是由实验和经验确定的，需要根据特定的情况进行调整。
除了这些常见的公式外，水管管径计算还需要考虑以下因素：-目标流速：确定所需的最小和最大流速范围，以确保水流的正常运行。
如果流速过低，可能会导致水质问题和积存；如果流速过高，可能会导致管道磨损和压力损失。
-管道材料：不同材料的管道具有不同的摩阻系数，这将影响管道的内部摩擦和能量损失。
常用的管道材料包括PVC、铸铁和钢材等。
-长度和高度差：水管系统的长度和高度差也会影响水流的速度和压力损失。
较长的管道和较大的高度差会增加能量损失。
总结起来，水管管径计算公式主要依赖于流量、速度和压力损失这三个参数。
根据不同的公式和具体情况，可以选择合适的计算公式来确定所需的水管管径大小。
为了确保水管系统的高效运行，还需要考虑其他因素，如目标流速、管道材料、长度和高度差等。

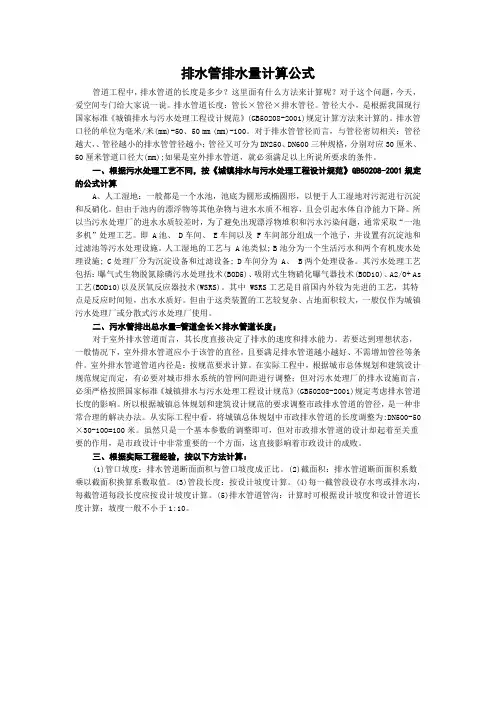

排水管排水量计算公式管道工程中，排水管道的长度是多少？这里面有什么方法来计算呢？对于这个问题，今天，爱空间专门给大家说一说。
排水管道长度：管长×管径×排水管径。
管径大小，是根据我国现行国家标准《城镇排水与污水处理工程设计规范》(GB50208-2001)规定计算方法来计算的。
排水管口径的单位为毫米/米(mm)-50、50 mm (mm)-100。
对于排水管管径而言，与管径密切相关：管径越大，、管径越小的排水管管径越小；管径又可分为DN250、DN600三种规格，分别对应30厘米、50厘米管道口径大(mm);如果是室外排水管道，就必须满足以上所说所要求的条件。
一、根据污水处理工艺不同，按《城镇排水与污水处理工程设计规范》GB50208-2001规定的公式计算A、人工湿地：一般都是一个水池，池底为圆形或椭圆形，以便于人工湿地对污泥进行沉淀和反硝化。
但由于池内的漂浮物等其他杂物与进水水质不相容，且会引起水体自净能力下降。
所以当污水处理厂的进水水质较差时，为了避免出现漂浮物堆积和污水污染问题，通常采取“一池多机”处理工艺。
即 A池、 D车间、 E车间以及 F车间部分组成一个池子，并设置有沉淀池和过滤池等污水处理设施。
人工湿地的工艺与 A池类似; B池分为一个生活污水和两个有机废水处理设施; C处理厂分为沉淀设备和过滤设备; D车间分为 A、 B两个处理设备。
其污水处理工艺包括：曝气式生物脱氮除磷污水处理技术(BOD5)、吸附式生物硝化曝气器技术(BOD10)、A2/O+ As 工艺(BOD10)以及厌氧反应器技术(WSRS)。
其中 WSRS工艺是目前国内外较为先进的工艺，其特点是反应时间短，出水水质好。
但由于这类装置的工艺较复杂、占地面积较大，一般仅作为城镇污水处理厂或分散式污水处理厂使用。
二、污水管排出总水量=管道全长×排水管道长度；对于室外排水管道而言，其长度直接决定了排水的速度和排水能力。
给水管管径的计算方法流体在一定时间内通过某一横断面的容积或重量称为流量。
用容积表示流量单位是L/s或（m3/h）；用重量表示流量单位是kg/s 或t/h。
流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m/s。
流量与管道断面及流速成正比，三者之间关系：Q = (πD2)/4·v·3600 (m3/ h )式中Q —流量（m3/h或t/h ）；D —管道内径（m）；V —流体平均速度（m/s）。
根据上式，当流速一定时，其流量与管径的平方成正比，在施工中遇到管径替代时，应进行计算后方可代用。
例如用二根DN50的管代替一根DN100的管是不允许的，从公式得知DN100的管道流量是DN50管道流量的4倍，因此必须用4根DN50的管才能代用DN100的管。
暖通南社给水管道经济流速：影响给水管道经济流速的因素很多，精确计算非常复杂。
对于单独的压力输水管道，经济管径公式：D=（fQ^3)^[1/(a+m)]式中：f—经济因素，与电费、管道造价、投资偿还期、管道水头损失计算公式等多项因素有关的系数；Q—管道输水流量；a—管道造价公式中的指数；m—管道水头损失计算公式中的指数。
为简化计算，取f=1，a=1.8，m=5.3，则经济管径公式可简化为：D=Q^0.42例：管道流量22 L/S，求经济管径为多少？解：Q=22 L/S=0.022m^3/s经济管径D=Q^0.42=0.022^0.42=0.201m，所以经济管径可取200mm。
水头损失：没有压力与流速的计算公式，管道的水力计算包括长管水力计算和短管水力计算。
区别是后者在计算时忽略了局部水头损失，只考虑沿程水头损失。
（水头损失可以理解为固体相对运动的摩擦力）以常用的长管自由出流为例，则计算公式为：H=(v^2*L)/(C^2*R),其中H为水头，可以由压力换算，L是管的长度，v是管道出流的流速，R是水力半径R=管道断面面积/内壁周长=r/2，C 是谢才系数C=R^(1/6)/n。
一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。
管径单位：mm
管径=sqrt(353.68X流量/流速)
sqrt：开平方
饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。
因此实际中很少有人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。

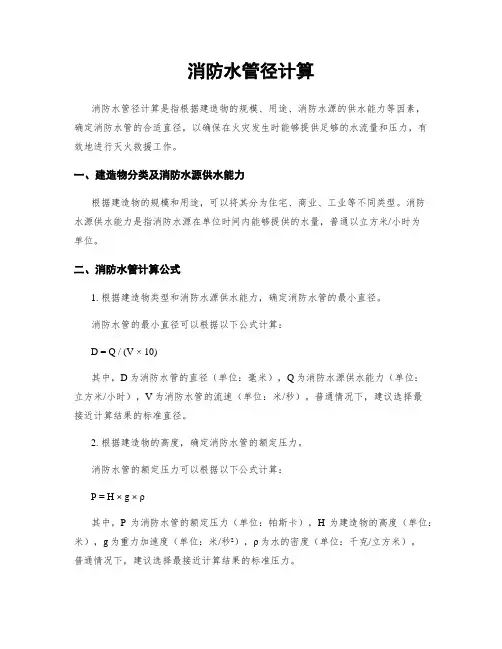

消防水管径计算消防水管径计算是指根据建造物的规模、用途、消防水源的供水能力等因素，确定消防水管的合适直径，以确保在火灾发生时能够提供足够的水流量和压力，有效地进行灭火救援工作。
一、建造物分类及消防水源供水能力根据建造物的规模和用途，可以将其分为住宅、商业、工业等不同类型。
消防水源供水能力是指消防水源在单位时间内能够提供的水量，普通以立方米/小时为单位。
二、消防水管计算公式1. 根据建造物类型和消防水源供水能力，确定消防水管的最小直径。
消防水管的最小直径可以根据以下公式计算：D = Q / (V × 10)其中，D为消防水管的直径（单位：毫米），Q为消防水源供水能力（单位：立方米/小时），V为消防水管的流速（单位：米/秒）。
普通情况下，建议选择最接近计算结果的标准直径。
2. 根据建造物的高度，确定消防水管的额定压力。
消防水管的额定压力可以根据以下公式计算：P = H × g × ρ其中，P为消防水管的额定压力（单位：帕斯卡），H为建造物的高度（单位：米），g为重力加速度（单位：米/秒²），ρ为水的密度（单位：千克/立方米）。
普通情况下，建议选择最接近计算结果的标准压力。
三、实例计算以某商业建造物为例，该建造物的消防水源供水能力为200立方米/小时，建造物高度为30米。
1. 计算最小直径：根据公式 D = Q / (V × 10)，假设消防水管的流速V为2米/秒，代入数据计算得到：D = 200 / (2 × 10) = 10毫米根据计算结果，选择最接近的标准直径，可以选择12毫米的消防水管。
2. 计算额定压力：根据公式P = H × g × ρ，假设重力加速度g为9.8米/秒²，水的密度ρ为1000千克/立方米，代入数据计算得到：P = 30 × 9.8 × 1000 = 294,000帕斯卡根据计算结果，选择最接近的标准压力，可以选择300,000帕斯卡的消防水管。
消防管管径计算公式
消防系统是保障人们生命财产安全的重要设施，其中消防水系统是消防系统中必不可少的部分。
在消防水系统设计过程中，消防管管径的选择显得尤为重要。
下面介绍一种常用的消防管管径计算公式。
消防管管径计算公式如下：
DN=Q/(C×V×n)
其中，DN为管道直径，单位为毫米；Q为消防水泵流量，单位为L/s；C为摩阻系数，根据不同材质和管径有不同取值；V为水流速度，一般为1.5-2.5m/s；n为水管长度，单位为m。
通过该公式，可以计算出所需的消防管管径，从而保证消防水系统运行稳定，能够及时有效地消防。
需要注意的是，消防水系统的设计需要考虑到建筑物的具体情况，如建筑物高度、面积等因素。
在实际应用中，还需要结合消防水泵选型、管道布局、水源供应等因素进行综合考虑，确保消防水系统达到预期的消防效果。
- 1 -。
管径与流量压力的计算公式管道是工业生产中常见的输送介质的设备，而管道的流量和压力是管道设计和运行中最重要的参数之一。
在管道设计和运行中，正确计算管道的流量和压力是至关重要的。
本文将介绍管径与流量压力的计算公式，并讨论其在工程实践中的应用。
一、管径与流量的计算公式。
1. 管道流量的计算公式。
管道流量是指单位时间内通过管道的液体或气体的体积。
在工程实践中，常用的管道流量计算公式为：Q = A v。
其中，Q为管道流量，单位为m3/s；A为管道横截面积，单位为m2；v为流体的流速，单位为m/s。
2. 管道横截面积的计算公式。
管道横截面积的计算公式为：A = π d2 / 4。
其中，A为管道横截面积，单位为m2；d为管道直径，单位为m；π为圆周率，取3.14。
综合以上两个公式，可以得到管道流量的计算公式为：Q = π d2 / 4 v。
其中，Q为管道流量，单位为m3/s；d为管道直径，单位为m；v为流体的流速，单位为m/s。
二、管径与压力的计算公式。
1. 管道流体的压力损失计算公式。
管道中流体的流动会产生一定的阻力，从而使得流体的压力发生变化。
在工程实践中，常用的管道流体压力损失计算公式为：ΔP = f (L / d) (ρ v2) / 2。
其中，ΔP为管道流体的压力损失，单位为Pa；f为摩阻系数；L为管道长度，单位为m；d为管道直径，单位为m；ρ为流体的密度，单位为kg/m3；v为流体的流速，单位为m/s。
2. 管道流体的压力计算公式。
管道中流体的压力可以通过管道流体的压力损失计算公式得到，同时还需要考虑流体的入口压力和出口压力。
管道流体的压力计算公式为：P = Pin ΔP。
其中，P为管道流体的压力，单位为Pa；Pin为流体的入口压力，单位为Pa；ΔP为管道流体的压力损失，单位为Pa。
综合以上两个公式，可以得到管道流体的压力计算公式为：P = Pin f (L / d) (ρ v2) / 2。
其中，P为管道流体的压力，单位为Pa；Pin为流体的入口压力，单位为Pa；f 为摩阻系数；L为管道长度，单位为m；d为管道直径，单位为m；ρ为流体的密度，单位为kg/m3；v为流体的流速，单位为m/s。
管径计算公式口诀管径计算这事儿啊，说起来还真有点小门道。
今儿咱就来好好唠唠管径计算公式的口诀。
先来说说为啥要整明白管径计算。
你想啊，不管是家里通水的管子，还是工厂里输送液体的管道，管径要是没选对，那麻烦可就大了。
水流量不够，或者压力不足，都会影响正常使用。
那管径计算公式到底是啥呢？其实常见的就是根据流量、流速来算管径。
口诀就是“流量除以流速，开方再乘系数”。
这里面流量就是在单位时间内通过管道的液体体积，流速呢就是液体在管道里流动的速度。
我给您举个例子啊，就说我之前去一个老旧小区改造水管的事儿。
那小区的水管老化得厉害，水压总是上不来，高层住户经常没水用。
我们去查看的时候发现，原来之前安装的管径太小啦！当时我们就根据实际的用水量，估算出流量。
然后再结合合理的流速，用口诀里的方法来计算管径。
比如说，算出的流量是每小时 10 立方米，我们期望的流速是 2 米每秒，按照公式算下来，管径就需要大概 0.1 米。
可别小看这简单的计算，稍微一个数弄错了，那新换的管子还是不顶用。
所以我们那叫一个仔细，反复核算，确保万无一失。
而且啊，不同的液体，流速的选择也有讲究。
像水和油就不一样，粘稠的液体流速就得慢些，不然阻力太大。
再比如说，在工业生产中，输送化学溶液的管道，管径计算更是要精确。
要是管径小了，溶液流动不畅，可能会影响化学反应的进行；管径大了呢，又浪费材料和成本。
总之，管径计算公式口诀虽然简单，但是用起来可得小心谨慎。
只有算对了管径，才能让各种液体在管道里顺顺畅畅地流动，不闹心。
希望通过我今天跟您讲的这些，您对管径计算公式口诀能有更清楚的了解，以后碰到相关的问题也能心里有底，轻松应对！。
水流量及管径计算
一般工程上计算时，水管路，压力常见为，水在水管中流速在1--3米/秒，常取米/秒。
流量=管截面积X流速=管径^2X流速(立方米/小时)^2：平方。
管径单位：mm
管径=sqrt流量/流速)
sqrt：开平方
饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。
因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。
给水管径计算公式如何理解2012-07-08 10:35 提问者：shy604912562|浏览次数：280次管径计算公式：d=18.8×[(q/u)^(0.5)]=18.8×[sqrt (q/u)]根据d的数值选择与其最接近的标称管径的给水管。
（资料引自《简明管道工手册》，P．54～55）例如若流量q=5 m3/h、流速u=2.6 m/s。
按公式计算得d=26.07mm，可选择DN25的管道。
计算公式为什么我计算出来不对啊我来帮他解答满意回答2012-07-08 11:53管径计算公式：d=18.8×[(q/u)^(0.5)]=18.8×[sqrt (q/u)]例如若流量q=5 m3/h、流速u=2.6 m/s。
带入公式计算d=18.8×[(5/2.6)^(0.5)]=26.0709=26.07mm，可选择DN25的管道，计算结果应该没有问题高层建筑给排水设计步骤2010-04-21 20:32 提问者：小新跑慢点|浏览次数：4055次建筑概况：某办公大楼包括主楼和附楼。
两楼位于工业大道东侧，且在与工业大道交汇的另一市政道路两侧对应相望。
主楼为办公楼，建筑面积27318m2，地下层为设备层和车库，地上架空层（±0.00标高层）为敞开式停车场。
正层21层，最高层屋面标高72.10m，建筑高度72.60m。
该楼生活用水对象主要是公共卫生间的洗涤和冲洗便溺。
消防给水按一类高层建筑设防。
附楼为独立的建筑物，功能为招待所综合楼，属于一般高层公共建筑。
设计要求是1．建筑室外管道与设施布置（包括：引入管，水表井，化粪池，检查井，排出管，室外消火栓，室外消防水泵接合器等）；2．室内给水系统设计（包括：室内生活冷水供应系统，室内消火栓给水系统，室内自动喷淋给水系统，泵房与水池布置）；3．室内排水系统设计（包括：室内排水系统与屋面雨水排水系统）。
第一次做设计，麻烦高手告诉一下具体的设计计算步骤我来帮他解答满意回答2010-04-21 22:41热心网友你这问题说的，完全是要这个建筑的计算书，可是你又没有提供足够的资料，我就简单的说说我认为值得注意的地方吧。
单位行程变化所引起的相对流量变化与点的相对流量成正比关系的是等百分比流量特性水阀。
该类型水阀可调范围相对较宽，比较适合具有自平衡能力的空调水系统，因此ba系统中大量应用的是等百分比流量特性的电动水阀。
*电动水阀的口径决定了阀门的调节精度。
水阀口径选择过大，不仅增大业主投资成本，而且使阀门基本行程单位变大导致阀门调节精度降低，达不到节能目的；水阀口径选择过小，往往会出现即使水阀全部打开系统也难以达到设定温度值，无法实现控制目标。
那么如何计算选择电动水阀口径？
工程上我们常用的是通过计算电动阀门的流量系数（kv/cv）值来推导电动水阀口径，因为流量系数和水阀口径是成对应关系的，换句话说，流量系数定了，水阀口径大小也就确定了。
水阀流量系数（kv/cv）采用以下公式计算：
cv=q/δp1/2
其中q-设备（空调/新风机组）的冷量/热量或风量δp-为调节阀前后压差比
理论上讲，在不同的空调回路中，δp值是不同的，是一个动态变化的值，取值范围一般在1-7之间。
但由于在流量系数的计算过程中δp 是开根号取值，所以对cv计算影响并不是很大。
因此，在工程设计中一般选δp值为4。
举例来说，假设1台空调机组技术指标值如下：
风量：8000 m3/h 冷量： kw 热量： kw
余压：410 pa 功率：2kw
如何选用调节水阀？
首先，我们计算流量系数kv/ cv值
cv=q/δp1/2=*2=
kv=cv/==
然后计算出来的流量系数kv/ cv选用与其相适应口径的调节水阀。
