直流系统接地详解

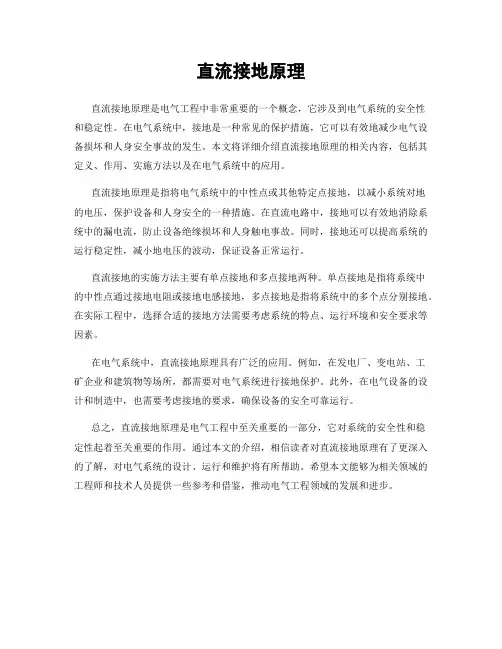

直流接地原理
直流接地原理是电气工程中非常重要的一个概念，它涉及到电气系统的安全性
和稳定性。

在电气系统中，接地是一种常见的保护措施，它可以有效地减少电气设备损坏和人身安全事故的发生。

本文将详细介绍直流接地原理的相关内容，包括其定义、作用、实施方法以及在电气系统中的应用。

直流接地原理是指将电气系统中的中性点或其他特定点接地，以减小系统对地
的电压，保护设备和人身安全的一种措施。

在直流电路中，接地可以有效地消除系统中的漏电流，防止设备绝缘损坏和人身触电事故。

同时，接地还可以提高系统的运行稳定性，减小地电压的波动，保证设备正常运行。

直流接地的实施方法主要有单点接地和多点接地两种。

单点接地是指将系统中
的中性点通过接地电阻或接地电感接地，多点接地是指将系统中的多个点分别接地。

在实际工程中，选择合适的接地方法需要考虑系统的特点、运行环境和安全要求等因素。

在电气系统中，直流接地原理具有广泛的应用。

例如，在发电厂、变电站、工
矿企业和建筑物等场所，都需要对电气系统进行接地保护。

此外，在电气设备的设计和制造中，也需要考虑接地的要求，确保设备的安全可靠运行。

总之，直流接地原理是电气工程中至关重要的一部分，它对系统的安全性和稳
定性起着至关重要的作用。

通过本文的介绍，相信读者对直流接地原理有了更深入的了解，对电气系统的设计、运行和维护将有所帮助。

希望本文能够为相关领域的工程师和技术人员提供一些参考和借鉴，推动电气工程领域的发展和进步。

直流系统接地处理引言直流系统接地处理是在直流电力系统中进行的一种重要的电气安全措施。

接地处理的目的是为了确保系统的安全运行，减少电气事故的发生。

本文将对直流系统接地处理的原理、方法和常见问题进行详细探讨，以帮助读者更好地理解和应用这一技术。

直流系统接地处理的原理直流系统接地处理的原理是通过将直流系统中的某一点接地，以形成一条安全的电气回路。

接地的目的是将系统中的故障电流引入地，防止电流通过人体造成触电事故，并减少对设备的损坏。

接地的方式可以分为直接接地和间接接地两种。

直接接地是将系统的一个点与地之间直接连接，形成一条低阻抗的接地电路。

这种接地方式适用于电压等级较低的直流系统，可以快速引导故障电流入地，确保系统的安全运行。

间接接地是通过接地故障电流的阻断装置来实现接地处理。

这种接地方式适用于电压等级较高的直流系统，可以在故障发生时，自动开启接地装置，将故障电流引导入地。

直流系统接地处理的方法直接接地方法直接接地方法是直接将系统的一个点与地之间连接，形成一条低阻抗的接地电路。

这种方法简单直接，适用于电压等级较低的直流系统。

接地电路应采用低阻抗的接地电极，通常使用大地网作为接地电极。

大地网可以起到扩大接地面积、降低接地电阻的作用，提高接地效果。

接地电路的设计应考虑接地电流的范围及其对系统设备的影响。

接地电流过大可能会导致设备损坏，因此需要合理选择接地电流的限值。

间接接地方法间接接地方法是通过接地故障电流的阻断装置来实现接地处理。

该方法适用于电压等级较高的直流系统。

间接接地方法一般采用继电器和保护装置组成的接地保护系统。

当系统发生接地故障时，继电器会自动检测到故障，并触发接地保护装置的动作，将故障电流引导入地。

接地保护系统的设计应考虑故障检测的可靠性和动作速度。

合理选择继电器和保护装置的类型和参数，以确保系统的安全运行。

直流系统接地处理的常见问题接地电阻过大接地电阻过大会导致接地效果不佳，无法及时引导故障电流入地。

直流系统接地现象及处理方法
一、直流系统接地现象
在直流系统中，接地故障可能会引起接地电流和接地电压的产生，进
而导致电力设备运行不稳定，甚至导致设备损坏。

接地故障导致的接地电流和接地电压具体表现如下：
1. 接地电流增加。

当直流电路接地故障时，会导致接地电流的增加。

接地电流过大会使设备过热、损坏，对电力系统造成严重威胁。

2. 接地电压升高。

接地故障还会导致接地电压升高，这会引发设备绝
缘击穿、放电、耗损，甚至会导致电气火灾等。

二、处理方法
针对直流系统接地现象，我们可以采取如下处理方法：
1. 建立接地保护装置。

在直流系统中，需要建立合适的接地保护装置，及时探测、定位和清除接地故障，从而避免接地电流和接地电压的过高。

2. 选用合适的电力设备。

在直流系统中，我们应尽量选用抗接地电流
和接地电压干扰的电力设备，以降低接地故障的发生率。

3. 优化系统接地方式。

正确选择接地方式，有利于减少接地电压，降
低接地电流，提升直流系统的稳定性和可靠性。

4. 提高防备接地故障的意识。

在日常运维中，应加强接地故障的防范
意识，掌握接地故障的发生规律和处理方法，及时消除隐患，确保电
力系统安全运行。

总之，在直流系统中，接地故障是一项严峻的问题，需要采取有效的
措施来预防和处理。

只有加强技术研发和培训，提高人员意识和能力，才能确保直流系统的稳定性和安全性。

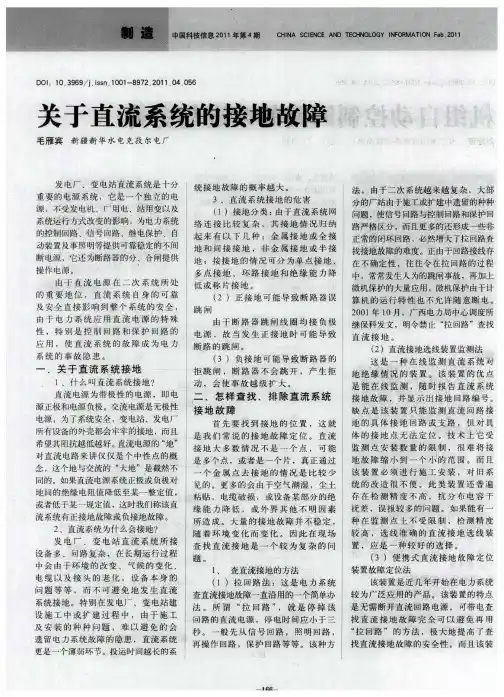

直流接地故障是一种在电力系统中常见的故障，主要是由于直流电源系统中的某一极相对于中性点的绝缘电阻低于某一规定值。

具体来说，当直流系统的正负极中的某一个极存在接地情况时，就会发生接地故障。

这种故障可能会导致系统的短路，甚至可能引发火灾、爆炸等严重后果。

直流接地故障的产生原因有多种，包括但不限于：室外端子箱或机构箱内潮湿积水、设备金属外壳生锈、直流回路因质量问题或老化及某些外力损伤还引起的绝缘性能下降等。

此外，二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化，或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等，也可能导致直流接地故障。

直流系统发生一点接地故障时，虽然不会立即引起短路电流，但仍需及时查找接地点并尽快消除接地故障，以防止另一点接地导致信号装置、继电保护及自动装置、断路器的误动作或拒绝动作，有可能造成直流电源短路，引起熔断器熔断，或快分电源开关断开，使设备失去操作电源，引发电力系统严重故障乃至事故。

因此，对于直流接地故障，必须加强在线监测，迅速查找并排除接地故障，以杜绝因直流系统接地而引起的电力系统故障。

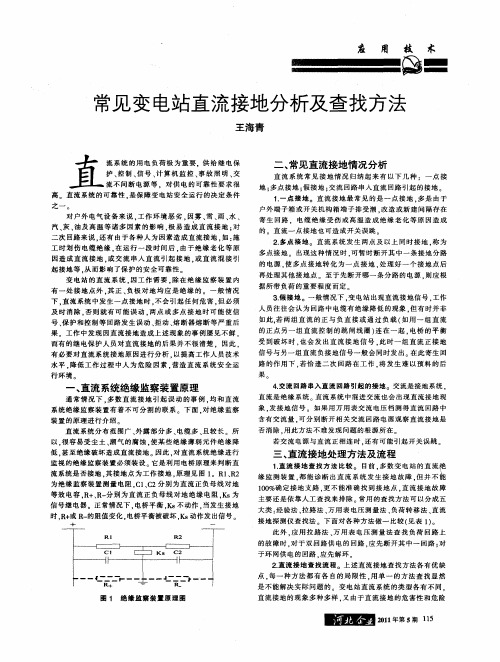

剖析直流系统接地的问题及其解决措施变电站直流系统是全站保护、自动装置、监控、通讯系统能源，必须确保其安全、稳定、可靠运行。

直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。

发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，在接地发生和恢复的瞬间，经远距离、长电缆起动中间继电器跳闸的回路可能因其较大的分布电容造成中间继电器误动跳闸（可采用较大起动功率的中间继电器来避免），除此之外，对全站保护、监控、通讯装置的运行并没有影响。

但是，存在一点接地的直流系统，供电可靠性大大降低，因为在接地点未消除时再发生第二点接地，极易引起直流短路和开关误动、拒动，所以直流一点接地时，设备虽可以继续运行，但接地点必须尽快查到，立即消除或隔离。

运行实践中发现，直流接地不仅会造成继电保护误动、拒动，甚至会造成采用直流控制的设备误动、拒动，以至损坏设备，造成大面积停电、系统瓦解的严重后果。

对于生产现场而言，电厂多年运行后，电缆绝缘普遍下降，各种端子箱、机构箱、刀闸辅助接点箱等生锈损坏，密封性下降，遇雨、雪、湿雾天气，易发生接地；而且，往往为非金属性接地（对地阻值高）、多点接地、正负极均有接地以及正负极绝缘电阻之差较小，形成对称性接地故障接地性质。

而目前直流绝缘监察装置对于直流系统执着地监察报警采用电桥平衡原理，对上述高阻对称性接地无法有效检测。

因受电桥平衡原理的限制，装置只能监测非对称性直流接地故障，在正、负极绝缘电阻均等下降或其值相接近时，装置不能反应。

而且，若两极绝缘电阻相差较大，而实际上任一级的绝缘水平并未低于允许值的情况下，也可能报警，使检测人员误认为绝缘水平下降。

随着微机保护大量抗干扰电容的安装使用，直流系统开环辐射供电运行方式的采用使直流系统的对地电容电流增大。

现使用向系统注入信号方式的微机型绝缘支路选线装置，实际上已无法实现对接地支路的有效查找。

当电容电流大于检测装置对绝缘电阻泄漏电流的整定值时，将造成误发信号，影响装置的正确判断，运行实践也证明：淮北国安电力有限公司安装有国内某厂的接地选线仪。

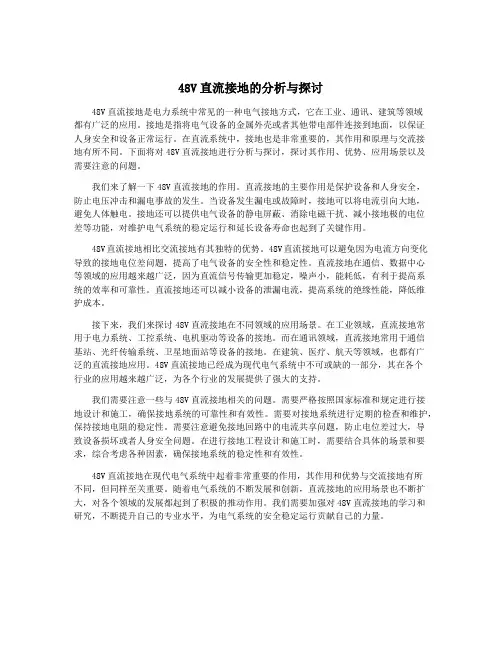

48V直流接地的分析与探讨48V直流接地是电力系统中常见的一种电气接地方式，它在工业、通讯、建筑等领域都有广泛的应用。

接地是指将电气设备的金属外壳或者其他带电部件连接到地面，以保证人身安全和设备正常运行。

在直流系统中，接地也是非常重要的，其作用和原理与交流接地有所不同。

下面将对48V直流接地进行分析与探讨，探讨其作用、优势、应用场景以及需要注意的问题。

我们来了解一下48V直流接地的作用。

直流接地的主要作用是保护设备和人身安全，防止电压冲击和漏电事故的发生。

当设备发生漏电或故障时，接地可以将电流引向大地，避免人体触电。

接地还可以提供电气设备的静电屏蔽、消除电磁干扰、减小接地极的电位差等功能，对维护电气系统的稳定运行和延长设备寿命也起到了关键作用。

48V直流接地相比交流接地有其独特的优势。

48V直流接地可以避免因为电流方向变化导致的接地电位差问题，提高了电气设备的安全性和稳定性。

直流接地在通信、数据中心等领域的应用越来越广泛，因为直流信号传输更加稳定，噪声小，能耗低，有利于提高系统的效率和可靠性。

直流接地还可以减小设备的泄漏电流，提高系统的绝缘性能，降低维护成本。

接下来，我们来探讨48V直流接地在不同领域的应用场景。

在工业领域，直流接地常用于电力系统、工控系统、电机驱动等设备的接地。

而在通讯领域，直流接地常用于通信基站、光纤传输系统、卫星地面站等设备的接地。

在建筑、医疗、航天等领域，也都有广泛的直流接地应用。

48V直流接地已经成为现代电气系统中不可或缺的一部分，其在各个行业的应用越来越广泛，为各个行业的发展提供了强大的支持。

我们需要注意一些与48V直流接地相关的问题。

需要严格按照国家标准和规定进行接地设计和施工，确保接地系统的可靠性和有效性。

需要对接地系统进行定期的检查和维护，保持接地电阻的稳定性。

需要注意避免接地回路中的电流共享问题，防止电位差过大，导致设备损坏或者人身安全问题。

在进行接地工程设计和施工时，需要结合具体的场景和要求，综合考虑各种因素，确保接地系统的稳定性和有效性。

直流系统是发电厂的重要组成部分，承担着为控制回路、信号回路、继电保护、自动装置及事故情况下的直流润滑油泵、密封油泵、照明等设备供电的任务。

直流系统犹如人体内的控制神经一样具有非常重要的地位和作用，对保证发供电设备的安全投运和可靠切除起着关键作用。

所谓直流系统接地，系指直流系统中一极与大地绝缘情况遭到破坏而发生的情况，此时该极与大地带有同极性之特性。

若该极全接地则大地对另一极之间为全电压〈母线〉，直流一极发生接地后，由于构不成回路，所以对设备运行一般来说危害不大，同时另一极也发生接地，则可构成回路，往往造成直流短路或设备继电保护装置误动作。

所以，发生一极接地后，应迅速找出接地点并排除，以防发展成为两极接地。

当直流系统发生一点接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但必须及时处理；否则，当发生另一点接地后，便可能构成接地短路，造成继电保护、信号、自动装置误动或拒动，或造成直流保险熔断，使保护及自动装置、控制回路失去电源。

同极两点接地，还可能将某些继电器短接，不能动作与跳闸、越级跳闸，以致损坏设备，扩大事故范围，严重威胁系统的安全运行。

直流正极接地有造成保护误动的可能，直流负极接地有造成保护拒动的可能。

1、故障现象2012年8月17日，某电厂（2*640MW机组）110V直流系统绝缘监测仪发接地告警，显示负极对地电阻为0Ω，无法确定接地支路。

现场用万用表测量负极对地电压为0.2V，正极对地电压为116.8V，判断本次接地为负极直接接地。

此时1台机组正值检修期间，全厂仅1台机组运行，消缺风险很大。

直流系统中若出现两点同时接地，就很可能造成继电保护装置、自动装置等误动或拒动，熔断丝烧断等故障，将带来更大的风险与隐患。

电厂经研究决定立即组成接地查找小组，开展接地点查找工作。

2、故障可能原因分析接地查找小组通过对故障进行讨论，确定故障原因可能有以下几点：1）基建遗留的故障隐患。

在基建施工时，由于施工及安装问题导致的故障隐患，因直流系统的特点，在投产初期隐患不易控制和检查，投运时间越长，系统接地故障的发生概率就越大。

一、直流系统的作用直流系统在发电厂和变电站中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。

它还可为操作提供可靠的操作电源。

直流系统的可靠与否，对发电厂变电站的安全运行起着至关重要的作用，是发电厂和变电站安全运行的保证。

二、直流系统接地的危害发电厂、变电站直流系统接地是一种易发生且对电力系统危害性较大的故障。

直流系统正极接地，就会有造成继电保护误动的可能，因为一般跳闸线圈（如出口中间继电器线圈和跳闸线圈等）均接电源负极，回路再发生接地或绝缘不良就会形成两点接地，引起保护误动；直流系统负极接地，如果回路中再有一点接地，形成两点接地可将跳闸回路或合闸回路短路，保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大（即越级扩大事故），同时还可能烧坏继电器的触点和烧保险。

典型的断路器控制回路简图如图1所示，当直流电源的正极A点发生了一点接地后，如在以下的各点又发生一点接地，构成两点接地时，将发生不同的后果。

图1 直流系统两点接地分析示意图FU1、FU2—熔断器；SA—断路器操作把手；RD—断路器位置红灯；Y2—跳闸线圈；KA1、KA2—保护用电流继电器的常开触点；KM—中间继电器如在负极B点又发生接地时，造成直流电源短路，熔断器FU熔断，断路器将失去操作电源。

在正极的C点又接地时，即将电流继电器的常开触点KA1、KA2短接，中间继电器KM起动，其触点闭合，使断路器的跳闸线圈Y2通过电流而发生误跳闸。

此时，一次系统并未发生故障，故称为“误动作”。

实际上，如第二个接地点发生在正极的D点或E点时，都能使断路器误动作。

因此，当正极发生一点接地后，危险性很大。

如负极的B点首先发生接地，而后在正极的C点或E点又发生接地形成两点接地时，如果此时保护动作将引起直流短路，不但断路器拒绝跳闸，而且电源熔断器熔断，同时短路电流有可能烧坏继电器。

为了防止直流系统发生两点接地造成严重后果，当直流系统发生一点接地时，必须及时找出接地点并加以消除。
