手册2.1安全第一目录1目录安全驾驶 . . . . . . . . . . . . . .一般说明 . . . . . . . . . . . . . . .正确的坐姿 . . . . . . . . . . . . . .踏板区域 . . . . . . . . . . . . . . .安全带 . . . . . . . . . . . . . . .一般说明 . . . . . . . . . . . . . . .为什么要佩戴安全带？ . . . . . . . .如何正确佩戴安全带？ . . . . . . . . 安全气囊系统. . . . . . . . . . . 一般说明. . . . . . . . . . . . . . . 正面安全气囊. . . . . . . . . . . . . 侧面安全气囊. . . . . . . . . . . . . 关闭安全气囊. . . . . . . . . . . . . 儿童安全乘车. . . . . . . . . . . 一般说明. . . . . . . . . . . . . . . 儿童座椅. . . . . . . . . . . . . . .正确安装儿童座椅 . . . . . . . . . .2237991114212123262829293032手册2.1安全第一安全驾驶2安全驾驶一般说明亲爱的用户安全第一！本部分内容包含重要信息和警告，为了您自身和乘员的安全，请仔细阅读并遵守。
警告！∙为了您和乘员的安全，请务必仔细阅读本部分内容。
∙请务必将全套随车文件放在车内。
若您将汽车出借或卖他人，请务必将全套随车文件交给新车主。
安全装备安全装备是乘员保护的一部分并能在发生事故时减少受伤的风险。
千万不能以您和乘员的安全冒险。
事故发生时，安全装备能降低伤害风险。
下面列出了车辆的部分安全装备：∙安全带∙前排安全带燃爆式预收紧装置∙前排和第二排座椅外侧安全带高度调节装置*∙前排正面安全气囊∙前排座椅靠背上的侧面安全气囊*∙可调节头枕∙可调节方向盘∙带 “ISOFIX” 装置* 的儿童座椅固定点上述安全装备协同配合，从而在发生事故时为您和乘员提供最有效的保护。

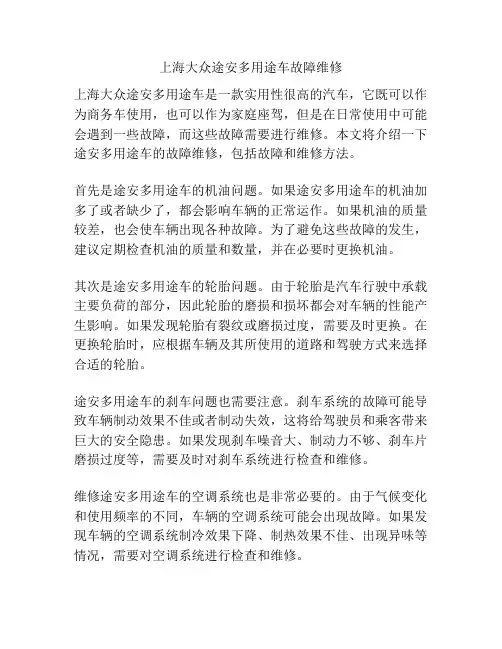

上海大众途安多用途车故障维修上海大众途安多用途车是一款实用性很高的汽车，它既可以作为商务车使用，也可以作为家庭座驾，但是在日常使用中可能会遇到一些故障，而这些故障需要进行维修。
本文将介绍一下途安多用途车的故障维修，包括故障和维修方法。
首先是途安多用途车的机油问题。
如果途安多用途车的机油加多了或者缺少了，都会影响车辆的正常运作。
如果机油的质量较差，也会使车辆出现各种故障。
为了避免这些故障的发生，建议定期检查机油的质量和数量，并在必要时更换机油。
其次是途安多用途车的轮胎问题。
由于轮胎是汽车行驶中承载主要负荷的部分，因此轮胎的磨损和损坏都会对车辆的性能产生影响。
如果发现轮胎有裂纹或磨损过度，需要及时更换。
在更换轮胎时，应根据车辆及其所使用的道路和驾驶方式来选择合适的轮胎。
途安多用途车的刹车问题也需要注意。
刹车系统的故障可能导致车辆制动效果不佳或者制动失效，这将给驾驶员和乘客带来巨大的安全隐患。
如果发现刹车噪音大、制动力不够、刹车片磨损过度等，需要及时对刹车系统进行检查和维修。
维修途安多用途车的空调系统也是非常必要的。
由于气候变化和使用频率的不同，车辆的空调系统可能会出现故障。
如果发现车辆的空调系统制冷效果下降、制热效果不佳、出现异味等情况，需要对空调系统进行检查和维修。
最后是途安多用途车的电路问题。
现代汽车涉及到的电子元件和电路系统非常复杂，因此如果某个电子元件损坏，可能会导致整个电路系统失灵。
如果发现车辆在行驶中无法启动、车内灯光不亮、车辆警示灯常亮等情况，需要对电路系统进行检查和维修。
总之，途安多用途车是一款非常实用的汽车，但是在日常使用中可能会出现各种故障，需要及时进行维修。
如果您出现了类似的问题，建议选择专业的汽车维修技师对车辆进行诊断和维修。
同时，也建议定期对车辆进行保养，预防故障的发生。
当我们遇到维修问题时，我们可以尝试自己处理，但如果我们没有经验和知识，可能会造成车辆更大的损坏。
这时候，我们应该选择寻求专业的帮助。
保养手册大众进口汽车车辆数据标签图 11：车辆识别代号；2：车型、发动机功率、变速箱；3：发动机编号字母、变速箱编号字母、车漆编号、车内装备；4：选装装备、PR 编号a)以先到者为准。
大众进口汽车对所有车型都在不断进行改进。
因此请谅解，汽车外形、装备和技术等方面的供货范围随时都可能有所改变。
关于汽车供货范围、外观、功率、尺寸、重量、燃料消耗、标准和功能等方面的说明以至定稿日期时的信息版本为准。
某些装备可能稍后才会提供（具体情况请咨询当地大众进口汽车合作伙伴），或仅在特定的市场上提供。
封面图中的车辆可能部分配备需加价的选装装备，仅在特定市场上提供。
关于国家特有的偏差，请咨询您的大众进口汽车合作伙伴。
保留修改的权利。
本手册中的数据、附图和说明不能作为提出任何要求的依据。
未经大众进口汽车书面许可，不得全部或部分翻印、复制或翻译本手册。
依据著作权法，大众进口汽车声明对本手册保留一切权利。
保留修改的权利。
大众进口汽车售后服务–高尔夫–帕萨特–甲壳虫–高尔夫 GTD –帕萨特 GTE –甲壳虫敞篷车–高尔夫 GTE –帕萨特旅行车–途威–高尔夫 GTI–帕萨特旅行车 GTE –途锐–高尔夫 Sportsvan –波罗–途安–高尔夫旅行车–尚酷–up!本保养手册的意义在封面上粘贴车辆数据 图 1 可确保您随时都能在车上安装合适的大众进口汽车原厂配件®。
另外还能确定本车适用哪种保养类型。
±在保养手册中对首次登记或交付日期、交车检查以及汽车保修开始日期进行确认。
±保养手册告诉您什么时候需进行哪种保养。
由于不同车型要执行的保养范围有所不同，因此可到特许维修站询问汽车具体所需的保养。
±特许维修站将所有保养相关作业记录在保养手册中。
为了让您在需要时随时都能取到该保养手册，应将其保管在随车文件中。
另请注意，出售本车时应将保养手册一起交给下一位车主。
提示大众进口汽车对因使用劣质燃油、机油标准错误、保养不充分或未使用规定部件造成的汽车损坏不承担责任。
本说明书适用于下列表中各种型号的上汽大众全新途安L多用途乘用车。
用户在使用本公司产品以前，必须认真研读产品使用维护说明书，任何不当的使用、保养和修理都可能导致车辆的损坏及影响质量担保服务。
因此，在使用产品前请认真阅读本使用维护说明书，并对照表中的型号确认您的车型。
名称型号发动机变速箱上汽大众全新途安L多用途乘用车SVW6453AGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453BGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453CGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453DGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453GED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453HED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453FGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453JED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ECD CSR五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453QGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453KGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453LGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453MGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453NGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453PGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453RGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453SGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ETD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453FTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453GTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ALD DNC五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453BTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453CTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453DTD DJS七挡自动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。
保养服务在您的汽车上采用了先进的长效保养技术。
它可以根据您车辆的行驶里程来制定保养周期。
检修保养服务检修保养服务一方面使维修费用降到最低，另一方面，经过检修保养的汽车可以保证安全、稳定、经济地行驶。
进一步讲，它可以尽早发现故障，排除故障隐患。
更重要的是，定期按照保养周期的规定到上海大众汽车经销商进行保养是享受质量担保服务的先决条件。
检修保养包括：●每10,000公里的常规检修保养。
●更换制动液，制动液的更换为每两年或每行驶50,000公里，时间数和里程数两者以先到者为准。
特别提示：保养周期的制定是根据汽车正常行驶情况制定的。
对于使用条件比较恶劣的汽车，有些工作必须在两次保养之间甚至更早进行。
例如：1.车辆经常在恶劣情况下行驶：●重复短距离行驶●过度空转或长期低速长途行驶●持续高速行驶时间过长●经常在交通不畅的市内道路上走走停停地行驶●在多沙或多尘的路面上行驶●经常在崎岖、泥泞或融雪路面上行驶●经常行驶于山间道路、上坡、下坡行驶频繁●经常在低温情况下使用●被用作出租车、警车等特殊车辆运行●加注了不符合品质要求的汽油应该经常检查机油液面位置(例如在每次加油时检查机油液面位置)，必要时补充机油，建议车辆每行驶5,000公里更换机油及机油滤清器。
2.灰尘大的环境应该经常清洁和更换空气滤清器。
1序号保养内容保养里程5000公里首次保养每10000公里常规保养每20000公里常规保养每30000公里常规保养每60000公里常规保养11 车身内外照明电器，用电设备检查功能：（1）组合仪表指示灯，阅读灯，化妆镜灯，时钟，手套箱照明灯，点烟器，喇叭，电动摇窗机，电动外后视镜，暖风空调系统，收音机（2）近光灯，远光灯，前雾灯，转向灯，警示灯（3）驻车灯，后雾灯，制动灯，倒车灯，车牌灯，行李箱照明灯●●●●●2自诊断：用专用诊断设备V AS 505X 读取各系统控制器内的故障存储信息●●●●●3安全气囊和安全带：目测外表是否受损，并检查安全带功能●●●●●4多功能方向盘：检查各按键的功能●●●●●5手制动器：检查，必要时调整●●●●●6燃油喷嘴检查：用专用诊断设备VAS 505X 读取发动机控制器数据块第32组第2显示区，标准数值为：-21至20，(超差时请按规定更换或清洗）●●●●●7前风窗玻璃落水槽排水孔：清洁●●●●●8雨刮器/清洗装置：检查雨刮片，必要时更换；检查清洗装置功能，必要时调整并加注清洗液●●●●●9发动机舱：检查燃油管路、真空管路、电气线路、制动管路是否存在干涉或损坏，必要时调整●●●●●10发动机机油及机油滤清器：更换（行驶里程较少的车辆建议每6个月更换）(注：如拆卸油底壳放油螺栓，必须更换）(注：请使用TSI发动机专用机油）●●●●●11冷却系统：检查冷却液冰点数值__℃，检查系统是否泄漏，必要时补充原装冷却液。
版本编号：3CG00102117KBA3CG0011602.2017新途安途昂保养手册本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。
本公司将持续对各种车型进行改进，各车型在外形、配置、功能和结构设计等方面也可能随时会发生变化，故本公司有权在法律法规允许的范围内对本说明书有关版本进行更改、补充，若用户对此有疑义请及时拨打上汽大众客户服务热线400-820-1111予以咨询。
未经本公司书面同意，不得复制、翻译或摘录本使用维护说明书。
符号说明表示必须立即停车。
表示参阅该章节内或相应页面中的“提示”内容。
提示带有这个符号的文字内容指出忽视时可能会导致汽车损坏的情况。
带有这个符号的文字内容包含关于环境保护的提示。
带有这个符号的文字内容包含附加信息。
关于本保养手册本手册介绍本车所有车型及可能配备的所有设备，不注明其属选装装备，还是标准装备。
因此所描述的装备可能在本车上未安装或仅在某些市场提供。
本车装备信息请查阅销售资料（购车合同或车辆配置表），并请检验实车，与此相关的详细信息敬请垂询上汽大众经销商。
本手册中的所有数据以定稿时的信息状态为准。
为满足客户的需求以及符合法规的要求，上汽大众对产品的配置及性能将持续进行优化和改进。
因此汽车与本手册中的说明之间可能存在偏差。
各个数据、插图或说明均不能作为提出任何要求的依据。
概述本公司服务体系简介秉承“售后服务先行”的发展战略，上汽大众汽车有限公司多年来在服务网络建设、服务组织标准化管理、客户服务等各方面不断创新。
我们拥有完善的服务体系、严谨的服务标准、丰富的服务产品、高效的售后服务组织。
在中国我们拥有900多家大众品牌特许销售商/特约维修站、为全国广大上汽大众客户提供售后服务。
在聚焦客户需求的基础上，我们始终践行“Techcare”售后服务品牌的理念，将“匠心•挚诚”的品牌精神贯穿于售后服务全过程，为每一个客户提供优质的售后服务。
上海大众途安——维修服务指南
朱熙;郑海松（摄影）
【期刊名称】《汽车驾驶员》
【年(卷),期】2009(000)006
【摘要】在上海大众的产品中，途安并没有被当作主力的销售车型。
但最近有很多人跟我咨询这款车，且大有要出手的意思。
为此，了解一下售后情况是必要的……
【总页数】3页(P100-102)
【作者】朱熙;郑海松（摄影）
【作者单位】无
【正文语种】中文
【中图分类】F426.471
【相关文献】
1.途行天下安畅生——上海大众途安 [J], 戚冠洁;王浩海（摄影）
2.北京现代途胜维修服务指南 [J], 朱煕;郑海松
3.途行天下,安畅生活--上海大众途安试驾体验 [J], 茹铁征
4.汽车发动机涡轮增压器故障诊断与排除——以上海大众新途安TSI发动机为例[J], 朱肇妍;黄春梅
5.上海大众途安DSG变速器无法基本设定 [J], 刘东
因版权原因，仅展示原文概要，查看原文内容请购买。
保养车身维修途安2003►22003 年 4 月版客户服务技术信息保养车身维修的维修分组一览途安2003►22003 年 4 月版在存放一份技术更改单时，请在相应的维修分组后记录更改单编号。
然后在使用维修手册时就可清楚地看到，在您要了解的维修分组中是否出现过技术更改单。
维修分组技术更改单00 技术数据50 前部车身51 中部车身53 后部车身工长和机械师一定要随时使用技术信息，因为他们仔细和经常地注意技术信息是保证汽车的交通和行驶安全性的前提。
另外，修理机动车时一般性的基本安全规定当然也有效。
本手册受版权法保护。
任何未经作者许可的使用都是不允许的。
Copyright © 2003 Volkswagen AG，Wolfsburg（沃尔夫斯堡）德国印刷K02589715 .00途安 2003►车身维修2，2003 年 4 月版目录00– 技术数据 (1)汽车特性数据 (1)汽车识别号 (1)型号铭牌 (1)车身尺寸 (1)前部车身 (2)中部车身 (7)后部车身 (8)车身间隙尺寸 (9)前部车身 (9)后部车身 (12)矫直机 (14)一览 (14)泡沫成型件 (15)50–前部车身 (17)50 40 55 50 拆卸和安装发动机托架 (17)拆卸 (17)安装 (17)50 79 55 02 拆卸和安装部分纵梁 (17)拆卸 (18)安装 (18)50 72 55 00 拆卸和安装外侧上纵梁 (20)拆卸 (20)安装 (20)50 72 55 50 拆卸和安装轮罩上纵梁 (21)拆卸 (21)安装 (21)50 75 55 50 拆卸和安装部分前轮罩 (22)拆卸 (23)安装 (23)50 39 55 00 拆卸和安装减震支柱固定架 (24)拆卸 (24)安装 (25)51–中部车身 (28)51 73 19 20 更新部分底板连接件 (28)拆卸 (28)安装 (29)51 38 19 20 拆卸和安装 A 柱部分加强件 (30)拆卸 (31)安装 (32)51 38 55 50 拆卸和安装内侧 A 柱 (32)拆卸 (33)安装 (34)目录iii途安 2003►车身维修2，2003 年 4 月版51 45 55 10 拆卸和安装外部下边梁 (35)拆卸 (36)安装 (37)51 49 19 20 拆卸和安装下边梁部分加强件 (38)拆卸 (38)安装 (38)51 47 19 20 拆卸和安装下边梁部分腹板 (38)拆卸 (39)安装 (40)53–后部车身 (41)53 55 55 10 拆卸和安装部分内部侧围板 (41)拆卸 (42)安装 (42)53 05 55 50 拆卸和安装尾板 (43)拆卸 (44)安装 (45)53 10 55 50 拆卸和安装尾灯托架 (45)拆卸 (45)安装 (46)53 16 55 00 拆卸和安装后横梁 (46)拆卸 (47)安装 (47)53 80 55 52 拆卸和安装部分备用车轮槽 (47)拆卸 (48)安装 (48)53 32 55 00 拆卸和安装保险杠支架 (48)拆卸 (49)安装 (49)53 65 55 00 拆卸和安装 C 柱加强件 (50)拆卸 (51)安装 (51)53 80 55 50 拆卸和安装备用车轮槽 (52)拆卸 (52)安装 (52)iv 目录途安 2003►车身维修2，2003 年 4月版1 汽车特性数据1.1 汽车识别号1– 2– 3– 框架基础底架铭牌–汽车识别号（底盘编号）在汽车左侧车窗玻璃刮水器定位件区域内。
汽车识别号从外面即可看到。
1.2 型号铭牌–型号铭牌位于汽车左侧 B 柱的下部区域内。
2 车身尺寸提示♦♦车身尺寸只用于检查。
以矫正铁组件为准。
在测量过程开始前必须取下螺栓、塞子、饰板和加装件。
确定车身尺寸时请使用伸缩测杆ASE 435 028 00 000 -VAS5159- 或伸缩测杆ASE 435 029 00 000 -VAS 6160-。
1 汽车特性数据1途安 2003►车身维修2，2003 年 4 月版2.1 前部车身♦ a = 934.5 mm2 维修分组 00 – 技术数据途安 2003 ►车身维修2，2003 年 4 月版♦ a = 1268.0 mm2 车身尺寸3途安 2003 ►车身维修2，2003 年 4 月版♦ a = 1440.5 mm4 维修分组 00 – 技术数据途安 2003 ►车身维修2，2003 年 4 月版♦ a = 1420.0 mm2 车身尺寸5♦♦a = 955.0 mmb = 836.0 mm6 维修分组 00 – 技术数据2.2 中部车身♦ a = 1450.0 mm2 车身尺寸72.3 后部车身♦ a = 1073.5 mm8 维修分组 00 – 技术数据♦ a = 1059.5 mm3 车身间隙尺寸3.1 前部车身♦调整或检查间隙尺寸时，请使用专用工具调整尺 -VAS 3371-。
♦给出的间隙尺寸总是以 mm 为单位的。
3 车身间隙尺寸910 维修分组 00 – 技术数据3 车身间隙尺寸113.2 后部车身♦调整或检查间隙尺寸时，请使用专用工具调整尺 -VAS 3371-。
♦给出的间隙尺寸总是以 mm 为单位的。
12 维修分组 00 – 技术数据3 车身间隙尺寸134.1 一览该图只用于定向。
细节和确切的安装说明附在矫正铁组件上。
14 维修分组 00 – 技术数据5 泡沫成型件在途安上，各种不同的车身空腔都配备了泡沫成型件。
通过这些泡沫成型件可以减偌行驶噪音向车内空间的传播。
这些成型件以毛坯加工方式安装，涂底漆后它们的体积在喷漆车间的烘干炉内从约 180°C 起增大。
因为这个温度在修理厂条件下达不到，所以必须如下操作：– 去除汽车上的残余泡沫。
– 恢复油漆结构，必要时湿着连续抹两遍玻璃 / 油漆腻子 D009 20002，晾干约 10 分钟。
前提条件：5 泡沫成型件15在开始这些工作步骤前，要更新的板件必须已完成装配，例如裁剪、调整、防腐措施。
更新泡沫成型件：– 在泡沫成型件周围铺上密封绳AKD 497 010 04 R10。
– 将泡沫成型件固定到汽车上。
– 固定新件（例如 A 柱），此时在泡沫成型件的区域内通过轻缓地按压使新件贴紧，然好焊上。
– 在泡沫成型件（两侧）附近 15 mm 不要进行保护气体焊接。
– 汽车喷漆后，给维修区域中的空腔进行防腐处理。
16 维修分组 00 – 技术数据1工序：50 40 55 50拆卸和安装发动机托架小心！注意安全提示！=> 一般提示；车身维修，车身装配工作1.1 拆卸– 松开原始连接。
– 去除剩余物。
1.2安装 1.2.1备件♦ 发动机托架1.2.2准备新件– 钻出用于保护气体塞焊焊缝的孔。
1.2.3焊接– 用校正铁调整并固定新件。
– 焊接发动机托架，保护气体塞焊焊缝。
2工序：50 79 55 02 拆卸和安装部分纵梁小心！注意安全提示！=> 一般提示；车身维修，车身装配工作1 拆卸和安装发动机托架172.1 拆卸提示♦切割位置选在激光焊焊缝前至少 15 mm -a-。
♦盖板上和型材上的切割位置原则上要错开。
– 切割位置要选在激光焊焊缝前。
2.2 安装2.2.1 备件♦纵梁（可用作切割件）♦纵梁盖板18 维修分组 50 – 前部车身2.2.2 准备新件提示注意切割位置要错开。
– 在两个新件上画出切割线并割除阴影区域。
2.2.3 焊接2 拆卸和安装部分纵梁19提示电阻点焊焊点的位置必须与原始连接一致。
– 将纵梁和纵梁盖板固定到矫正铁上。
– 在纵梁和纵梁盖板上对焊切割位置，保护气体全焊缝。
– 焊接其它连接，电阻点焊焊缝。
– 焊接盖板。
3工序：50 72 55 00拆卸和安装外侧上纵梁小心！注意安全提示！=>一般提示；车身维修，车身装配工作3.1 拆卸– 松开原始连接。
– 去除剩余物。
3.2 安装3.2.1 备件♦外侧上纵梁20 维修分组 50 – 前部车身3.2.2 准备新件– 冲出用于保护气体塞焊焊缝的孔。
3.2.3 焊接– 对新件进行形状配合并固定。
– 焊接外侧上纵梁，电阻点焊焊缝。
– 焊接外侧上纵梁，保护气体塞焊焊缝。
4工序：50 72 55 50 拆卸和安装轮罩上纵梁小心！注意安全提示！=> 一般提示；车身维修，车身装配工作4.1拆卸提示在开始维修时已经拆下：外侧上纵梁 => 第 20 页。
– 根据损坏情况在轮罩上纵梁上选择切割位置。
–松开原始连接。
– 去除剩余物。
4.2 安装4.2.1备件♦ 上纵梁4 拆卸和安装轮罩上纵梁214.2.2 准备新件– 在新件上划出切割位置并割除阴影区域。
4.2.3焊接提示上纵梁的准确定位对前围支架的正确定位是绝对必要的！为此要使用矫正铁组件。
– 用校正铁调整并固定新件。
– 焊接上纵梁，电阻点焊焊缝。
– 从发动机舱开始焊接上纵梁，保护气体全焊缝。
– 从发动机舱开始焊接上纵梁，保护气体全焊缝（断续的）。
5工序：50 75 55 50 拆卸和安装部分前轮罩小心！注意安全提示！=> 一般提示；车身维修，车身装配工作22维修分组 50 – 前部车身5.1 拆卸在开始维修时已经拆下：轮罩上纵梁=>第 21 页。
– 去除剩余物。
5.2 安装5.2.1 备件♦轮罩5 拆卸和安装部分前轮罩235.2.2 准备新件– 钻出两排用于保护气体塞焊焊缝的孔。
5.2.3 焊接– 对新件进行形状配合并固定。
– 焊接轮罩，保护气体塞焊焊缝。
6工序：50 39 55 00 拆卸和安装减震支柱固定架小心！注意安全提示！=> 一般提示；车身维修，车身装配工作6.1拆卸提示在开始维修时已经拆下：部分前轮罩=> 第 22 页和轮罩上纵梁 => 第 21 页。
– 松开原始连接。
24维修分组 50 – 前部车身– 松开原始连接。
– 去除剩余物。
6.2 安装6.2.1 备件♦减震支柱固定架♦连接板6 拆卸和安装减震支柱固定架256.2.2 准备新件– 钻出用于保护气体塞焊焊缝的孔。
6.2.3 焊接提示进行安装后方可钻出减震支柱固定架的中心孔以及减震支柱的紧固孔。
矫正铁组件可用作钻模。
=>第 14 页– 用校正铁调整并固定新件。
– 焊接减震支柱固定架，保护气体塞焊焊缝。
– 焊接减震支柱固定架，保护气体全焊缝（断续的）。
26 维修分组 50 – 前部车身– 对新件进行形状配合并固定。
– 焊接连接板，电阻点焊焊缝。
– 焊接连接板，保护气体塞焊焊缝。
6 拆卸和安装减震支柱固定架271工序：51 73 19 20更新部分底板连接件小心！注意安全提示！=> 一般提示；车身维修，车身装配工作1.1拆卸提示♦维修开始时已经拆下：下边梁加强件 =>第 38 页。
