热电偶分度表知识

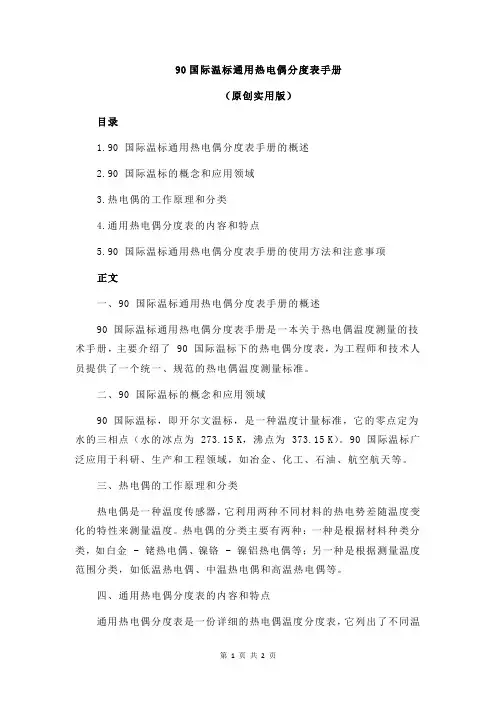

90国际温标通用热电偶分度表手册（原创实用版）目录1.90 国际温标通用热电偶分度表手册的概述2.90 国际温标的概念和应用领域3.热电偶的工作原理和分类4.通用热电偶分度表的内容和特点5.90 国际温标通用热电偶分度表手册的使用方法和注意事项正文一、90 国际温标通用热电偶分度表手册的概述90 国际温标通用热电偶分度表手册是一本关于热电偶温度测量的技术手册，主要介绍了 90 国际温标下的热电偶分度表，为工程师和技术人员提供了一个统一、规范的热电偶温度测量标准。

二、90 国际温标的概念和应用领域90 国际温标，即开尔文温标，是一种温度计量标准，它的零点定为水的三相点（水的冰点为 273.15 K，沸点为 373.15 K）。

90 国际温标广泛应用于科研、生产和工程领域，如冶金、化工、石油、航空航天等。

三、热电偶的工作原理和分类热电偶是一种温度传感器，它利用两种不同材料的热电势差随温度变化的特性来测量温度。

热电偶的分类主要有两种：一种是根据材料种类分类，如白金 - 铑热电偶、镍铬 - 镍铝热电偶等；另一种是根据测量温度范围分类，如低温热电偶、中温热电偶和高温热电偶等。

四、通用热电偶分度表的内容和特点通用热电偶分度表是一份详细的热电偶温度分度表，它列出了不同温度下热电偶的热电势差。

通用热电偶分度表具有以下特点：1.表格形式，便于查阅和应用；2.覆盖范围广泛，包括了常用的热电偶类型和测量温度范围；3.数据精确，热电势差值精确到小数点后几位数。

五、90 国际温标通用热电偶分度表手册的使用方法和注意事项1.使用方法：在使用热电偶进行温度测量时，首先需要查阅通用热电偶分度表，根据测量的温度范围和热电偶类型选择合适的热电势差值；然后根据测量得到的热电势差值，通过反查表可以得到对应的温度值。

2.注意事项：(1) 在使用热电偶进行温度测量时，要注意热电偶的安装位置，避免受到环境温度、气流、辐射等因素的影响；(2) 在使用通用热电偶分度表手册时，要确保所查阅的热电势差值和测量温度范围相匹配，以保证测量结果的准确性；(3) 对于不同类型的热电偶，其热电势差值的非线性特性不同，因此在进行温度测量时，要特别注意非线性特性的影响。

90国际温标通用热电偶分度表手册一、概述90国际温标通用热电偶分度表的背景和意义90国际温标通用热电偶分度表（International Temperature Scale of 1990 Universal Thermocouple Scale，简称ITS-90）是我国温度计量领域的一项重要国际标准，于1990年正式发布。

ITS-90热电偶分度表的制定，旨在实现全球范围内温度计量的统一和准确，对于科学研究、工业生产、产品质量控制等领域具有重要的实用价值。

二、90国际温标通用热电偶分度表的构成和特点ITS-90热电偶分度表是根据国际温标（ITS-90）制定的，主要包括以下几个部分：1.温度基准：包括水的三相点（0.01℃）、银凝固点（96.16℃）、金凝固点（371.15℃）等。

2.温度区间划分：ITS-90将温度区间划分为1000个分度，每个分度为1℃。

3.热电偶材料：ITS-90推荐了两种热电偶材料，即纯铂铑10-铂和纯铂铑30-铂。

4.热电偶分度表特点：ITS-90热电偶分度表具有较高的精确度和稳定性，能够在宽广的温度范围内实现准确的温度测量。

三、90国际温标通用热电偶分度表的应用领域ITS-90热电偶分度表在科学研究、工业生产、产品质量控制、医疗卫生等众多领域具有广泛的应用。

通过使用ITS-90热电偶分度表，可以确保全球范围内的温度计量准确一致，提高产品质量和生产效率。

四、如何正确使用和维护90国际温标通用热电偶分度表1.选择合适的热电偶材料：根据测量温度范围和应用场景，选择合适的热电偶材料。

2.热电偶的安装：确保热电偶与被测物体充分接触，避免热电偶受损或产生误差。

3.温度仪表的校准：定期对使用中的热电偶进行校准，确保测量准确性。

4.热电偶的保护：在高温、腐蚀等恶劣环境下，应采取措施保护热电偶，延长使用寿命。

5.定期检查和维护：定期检查热电偶的损坏、老化情况，发现问题及时更换。

五、总结90国际温标通用热电偶分度表的重要性和未来发展ITS-90热电偶分度表在我国温度计量领域具有重要意义，为各个行业提供了准确、可靠的温度测量基础。

热电偶：热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表转换成被测介质的温度。

各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。

热电偶分度号：热电偶分度号有两种不同成份的导体两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。

工作原理：热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端，另一端叫做冷端；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

分类：常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

热电偶分度表：热电偶分度表是一种电子化查询温度分度的实用工具，供从事生产过程自动化控制的技术人员使用。

简介：大小：0.65M更新日期：2015-07-18类型：免费最新版本：1.1开发者：来自互联网应用介绍：采用国标GB/T16839.1-1997JB/T8622-1997JB/T8623-1997热电偶及铂铜热电阻标准所编制的电子化查询温度分度的实用工具，供从事生产过程自动化控制的技术人员使用。

常用热电偶热电阻分度表热电偶热电阻分度表是一种用于测量温度的工具，广泛应用于各种工业领域中。

本文将介绍一些常用的热电偶热电阻分度表及其特点。

1. K型热电偶K型热电偶是一种常用的热电偶，适用于测量高温范围内的温度。

其测量范围为-200℃至1250℃，精度为±1.5℃或±0.25%。

K 型热电偶的热敏电势与温度的关系曲线是非线性的，在不同温度范围内的曲线也不同。

因此，需要根据使用环境选择适当的热电偶热电阻分度表。

2. J型热电偶J型热电偶是一种适用于低温范围的热电偶，其测量范围为-210℃至1200℃，精度为±1.5℃或±0.25%。

J型热电偶的热敏电势与温度的关系曲线也是非线性的，在不同温度范围内的曲线也不同。

需要根据使用环境选择适当的热电偶热电阻分度表。

3. T型热电偶T型热电偶是一种适用于低温范围的热电偶，其测量范围为-200℃至350℃，精度为±0.5℃或±0.4%。

T型热电偶的热敏电势与温度的关系曲线也是非线性的，在不同温度范围内的曲线也不同。

需要根据使用环境选择适当的热电偶热电阻分度表。

4. E型热电偶E型热电偶是一种适用于中温范围的热电偶，其测量范围为-270℃至1000℃，精度为±1.5℃或±0.25%。

E型热电偶的热敏电势与温度的关系曲线也是非线性的，在不同温度范围内的曲线也不同。

需要根据使用环境选择适当的热电偶热电阻分度表。

5. R型热电偶R型热电偶是一种适用于高温范围的热电偶，其测量范围为0℃至1600℃，精度为±1.5℃或±0.25%。

R型热电偶的热敏电势与温度的关系曲线也是非线性的，在不同温度范围内的曲线也不同。

需要根据使用环境选择适当的热电偶热电阻分度表。

6. S型热电偶S型热电偶是一种适用于高温范围的热电偶，其测量范围为0℃至1600℃，精度为±1.5℃或±0.25%。

什么是热电偶分度表什么是热电偶:热电偶属于接触式温度测量仪表是工业生产中最常用的温度检测仪表之一。

其特点为测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

测量范围广。

常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

热电偶是一种感温元件, 它能将温度信号转换成热电势信号, 通过与电气测量仪表的配合, 就能测量出被测的温度。

热电偶测温的基本原理是热电效应。

在由两种不同材料的导体 A 和 B 所组成的闭合回路中 , 当A 和 B 的两个接点处于不同温度 T 和 To时, 在回路中就会产生热电势。

这就是所谓的塞贝克效应。

导体 A 和 B 称为热电极。

温度较高的一端 (T 〉叫工作端 ( 通常焊接在一起 )；温度较低的一端 (To 〉叫自由端 ( 通常处于某个恒定的温度下〉。

根据热电势与温度函数关系。

可制成热电偶分度表。

分度表是在自由端温度 To=00C 的条件下得到的。

不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同, 热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。

因此, 在热电偶测温时, 可接入测量仪表, 测得热电势后, 即可知道被测介质的温度。

常用热电偶可分为标准热电偶和非标准热电偶两大类。

标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

从理论上讲, 任何两种导体都可以配制成热电偶, 但实际上并不是所有材料都能制作热电偶, 故对热电极材料必须满足以下几点：热电偶材料受温度作用后能产生较高的热电势, 热电势和温度之间的关系最好呈线性或近似线性的单值函数关系；能测量较高的温度, 并在较宽的温度范国内应用, 经长期使用后, 物理、化学性能及热电特性保持稳定；要求材料的电阻温度系数要小, 电阻率高, 导电性能好, 热容量要小；复现性要好, 便于大批生产和互换, 便于制定统一的分度表；机械性能好, 材质均匀；资源丰富, 价格便宜。

热电偶分度表1. 简介热电偶分度表是用于热电偶温度测量中的工具，用于将电动势与温度之间的关系进行标定和记录。

热电偶是一种常见的温度检测仪器，由两种不同金属的导线组成，当两个导线连接在一起时，通电形成一个热点，利用热电效应来测量温度。

不同种类的热电偶会产生不同的电动势随着温度的变化，这就需要使用热电偶分度表来进行校准和标定。

2. 热电偶的工作原理热电偶利用热电效应来测量温度，热电效应是指当两个不同材料的导线连接在一起形成一个回路时，回路中的温度不均会产生电动势。

这种电动势与回路中的温度差有关，通常使用热电偶温度计测量温度的原理是利用两个不同金属导线材料的热电动势的变化来测量温度。

3. 热电偶分度表的作用热电偶分度表是用来标定和记录热电偶的电动势与温度之间的关系的工具。

它包含了一系列标准的电动势值和对应的温度值，可以用来对热电偶做校准和标定，从而确保热电偶温度测量的准确性。

4. 热电偶分度表的建立建立热电偶分度表需要进行详细的实验和测量工作。

首先，需要选取一定数量的标准温度点，并使用其他可靠的温度测量仪器来确定这些标准温度点的准确温度值。

接下来，需要将热电偶与其他温度测量仪器同时放置在这些标准温度点上，记录热电偶的电动势值和其他温度测量仪器的测量值。

通过这些数据可以计算出热电偶的电动势与温度之间的关系，最终建立起分度表。

5. 使用热电偶分度表使用热电偶分度表进行热电偶温度测量的时候，首先需要测量热电偶的电动势值。

将测量到的电动势值与分度表中的数值进行对比，可以得到相应的温度值。

需要注意的是，在进行测量时，应将热电偶的接头和冷端保持在常温状态，避免影响测量结果的准确性。

6. 热电偶分度表的误差热电偶分度表虽然可以提供较高的温度测量精度，但在实际使用中仍然存在一定的测量误差。

这些误差可能来自于热电偶本身的制造工艺、使用环境的影响以及测量操作的不准确等方面。

因此，在使用热电偶进行温度测量时，需要考虑这些误差，并在实际应用中采取相应的措施来提高测量精度。

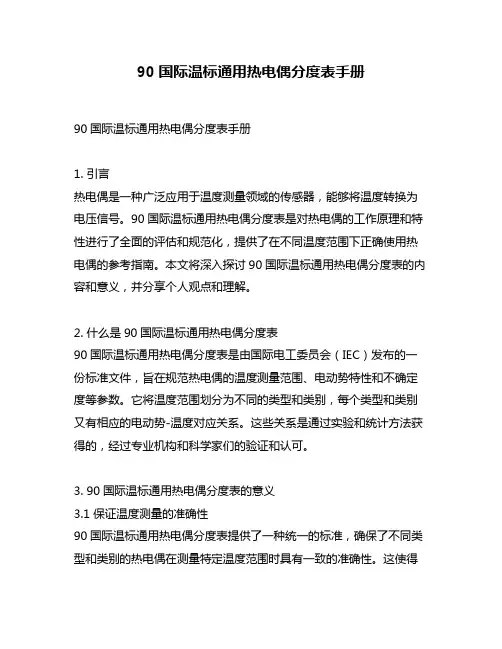

90国际温标通用热电偶分度表手册90国际温标通用热电偶分度表手册1. 引言热电偶是一种广泛应用于温度测量领域的传感器，能够将温度转换为电压信号。

90国际温标通用热电偶分度表是对热电偶的工作原理和特性进行了全面的评估和规范化，提供了在不同温度范围下正确使用热电偶的参考指南。

本文将深入探讨90国际温标通用热电偶分度表的内容和意义，并分享个人观点和理解。

2. 什么是90国际温标通用热电偶分度表90国际温标通用热电偶分度表是由国际电工委员会（IEC）发布的一份标准文件，旨在规范热电偶的温度测量范围、电动势特性和不确定度等参数。

它将温度范围划分为不同的类型和类别，每个类型和类别又有相应的电动势-温度对应关系。

这些关系是通过实验和统计方法获得的，经过专业机构和科学家们的验证和认可。

3. 90国际温标通用热电偶分度表的意义3.1 保证温度测量的准确性90国际温标通用热电偶分度表提供了一种统一的标准，确保了不同类型和类别的热电偶在测量特定温度范围时具有一致的准确性。

这使得使用者可以放心地根据分度表来选择合适的热电偶，以满足实际应用中的需要。

3.2 促进国际间的交流和合作由于90国际温标通用热电偶分度表是国际标准，其在全球范围内得到了广泛的应用和认可。

这使得不同国家和地区的科学家、工程师和制造商之间可以在温度测量领域进行交流和合作，推动技术的创新和发展。

4. 90国际温标通用热电偶分度表的内容4.1 类型和类别90国际温标通用热电偶分度表将热电偶分为几个主要类型，如B型、E型、J型等，每个类型又进一步细分为不同的类别，以适应不同的温度范围。

不同类型和类别的热电偶在具体温度范围内表现出不同的特性和优势。

4.2 电动势-温度对应关系90国际温标通用热电偶分度表通过电动势-温度对应关系，将热电偶的电压输出与温度进行关联。

通过查阅分度表，用户可以准确地获取在特定温度下热电偶的电压输出值，以进行温度的测量和监控。

4.3 不确定度和校准90国际温标通用热电偶分度表还详细规定了不同类型和类别的热电偶测量的不确定度和校准要求。

热电偶测温原理及其应用重点1、掌握热电偶测温原理2、了解热电偶测量电路及其补偿方法3、了解热电偶应用一、热电偶简介热电温度记录仪常以热电偶作为测温元件.它广泛用来测量 -200 ℃ ~1300 ℃范围内的温度，特殊情况下，可测至2800 ℃的高温或 4K 的低温。

它具有结构简单，价格便宜，准确度高，测温范围广等特点。

由于热电偶将温度转化成电量进行检测，使温度的测量、控制、以及对温度信号的放大变换都很方便，适用于远距离测量和自动控制。

在接触式测温法中，热电温度计的应用最普遍。

二、热电偶测温原理1.定义:由两种导体组合而成,将温度转化为热电动势的传感器叫做热电偶。

2. 测温原理 : 热电偶的测温原理基于热电效应。

将两种不同材料的导体 A 和 B 串接成一个闭合回路，当两个接点 1 和 2 的温度不同时，如果 T ＞ T0（如上图 12-1热电效应），在回路中就会产生热电动势，在回路中产生一定大小的电流，此种现象称为热电效应。

热电动势记为 E AB，导体 A 、 B 称为热电极。

接点 1 通常是焊接在一起的，测量时将它置于测温场所感受被测温度，故称为测量端（或工作端，热端）。

接点 2 要求温度恒定，称为参考端（或冷端）。

3.热电效应导体 A 和 B 组成的热电偶闭合电路在两个接点处分别由e AB(T) 与e AB(T0)两个接触电势，又因为 T ＞ T0，在导体 A 和 B 中还各有一个温差电势。

所以闭合回路总热电动势 E AB (T,T0 ) 应为接触电动势和温差电势的代数和，即：4.闭合回路总热电动势在实际测温时，必须在热电偶闭合回路中引入连接导线和仪表。

三、有关热电偶测温的基本原则由一种均质导体组成的闭合回路，不论导体的横截面积，长度以及温度分布如何均不产生热电动势。

如果热电偶的两根热电极由两种均质导体组成，那么，热电偶的热电动势仅与两接点的温度有关，与热电偶的温度分布无关；如果热电极为非均质电极，并处于具有温度梯度的温场时，将产生附加电势，如果仅从热电偶的热电动势大小来判断温度的高低就会引起误差。

铂铑30-铂铑6热电偶(B型)分度表(参考端温度为0℃)铂铑10--铂热电偶分度表(S)测量温度及允差1.B型热电偶介绍：镍铬硅-镍硅热电偶(N型热电偶)为廉金属热电偶，是一种最新国际标准化的热电偶，是在70年代初由澳大利亚国防部实验室研制成功的它克服了K型热电偶的两个重要缺点：K型热电偶在300~500℃间由于镍铬合金的晶格短程有序而引起的热电动势不稳定;在800℃左右由于镍铬合金发生择优氧化引起的热电动势不稳定。

正极(NP)的名义化学成分为：Ni:Cr:Si=84.4:14.2:1.4，负极(NN)的名义化学成分为：Ni:Si:Mg=95.5:4.4:0.1，其使用温度为-200~1300℃。

N型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜，不受短程有序化影响等优点,其综合性能优于K型热电偶,是一种很有发展前途的热电偶.N型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛中。

B型热电偶为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（BP）的名义化学成分为铂铑合金，其中含铑为30%，含铂为70%，负极（BN）为铂铑合金，含铑为量6%，故俗称双铂铑热电偶。

该热电偶长期最高使用温度为1600℃，短期最高使用温度为1800℃。

B型热电偶实际就是分度号为B的双铂铑热电偶，它可以测量0~1800℃的介质的温度，在1300~1600℃可以长期使用。

是高温测量的最佳热电偶。

特点：B型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长，测温上限高等优点。

适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。

B型热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。

缺点：B型热电偶不足之处是热电势，热电势率较小，灵敏度低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
