下载文档原格式
回转窑内耐火材料的施工及要求范本回转窑是一种用于生产水泥、石灰等材料的重要设备，其内部需要使用特定的耐火材料进行施工，以保证设备的正常运行和延长使用寿命。
下面是一份回转窑内耐火材料施工及要求的范本，供参考：一、施工要求1. 施工前准备（1）确保施工人员具备相关的专业知识和技能，熟悉耐火材料的特性、施工方法及相关规范要求。
（2）准备好所需的工具、设备和材料，包括耐火材料、施工工具、砂浆、耐火砖、固化剂等。
（3）做好场地清理工作，确保施工区域无杂物，并进行必要的防护措施，防止施工材料受潮或污染。
2. 施工方案（1）根据回转窑的实际情况，制定详细的施工方案，包括所需的耐火材料种类和规格、施工顺序、施工工艺等。
（2）确定施工进度和安全要求，制定合理的施工计划，确保施工质量和进度的同时，保证施工人员的安全。
3. 耐火材料的选择（1）根据回转窑的工作条件和使用环境，选择适合的耐火材料。
耐火材料应具备良好的耐高温、耐腐蚀和热震稳定性能。
（2）耐火材料应符合相关的国家标准和技术规范要求，获取合格证书和检验报告，确保产品的质量和安全可靠。
4. 施工操作（1）根据施工方案，将回转窑内表面清理干净，去除沉积物和松散的耐火材料。
（2）根据耐火材料的使用要求和规范，进行浇注、喷涂、贴砖等施工操作。
操作过程中，要注意保持施工域的清洁，防止施工材料受到污染。
（3）密封处的施工要求特别严格，应确保密封部位的平整、坚固，以防止窑内高温气体泄漏。
5. 验收和质量控制（1）在施工完成后，要进行验收工作，包括检查施工质量、施工界面密封、材料完整性等。
（2）根据耐火材料的特性和施工质量检验标准，制定相应的验收标准和方法，确保施工质量合格。
（3）对施工过程中出现的质量问题，及时采取整改措施，防止影响设备的正常运行和安全。
二、施工要求范本1. 耐火材料的选择（1）种类：根据回转窑的工作条件和使用环境，选择合适的耐火材料品种。
（2）规格：耐火材料的规格应符合国家标准和相关技术要求，并且与回转窑的尺寸和形状相匹配。
回转窑内耐火材料的施工及要求范本一、施工前准备1. 确保施工区域的清洁，清除杂物和灰尘。
2. 确定施工所需的耐火材料种类、规格和数量。
3. 准备好所需的施工工具和设备，包括切割机、电钻、扁铲、刮刀等。
4. 对施工人员进行必要的培训和安全教育，确保施工人员具备相关的安全意识和操作技能。
二、施工要求1. 施工人员必须按照耐火材料的使用说明进行操作，严禁违规使用。
2. 施工期间必须戴好个人防护装备，包括安全帽、防护眼镜、口罩、手套等。
3. 施工人员必须熟悉耐火材料的性能和施工工艺，确保施工质量。
4. 施工过程中必须保持施工区域的通风良好，确保施工人员的安全。
5. 施工完成后，必须对施工区域进行清理，清除施工过程中产生的垃圾和杂物。
三、施工步骤1. 对原有的耐火材料进行检查和清理，确保耐火材料的表面清洁。
2. 使用切割机或电钻等工具将耐火材料按照需要的规格进行切割。
3. 用扁铲或刮刀将耐火材料均匀地涂抹在所需的区域上，确保厚度均匀一致。
4. 确保耐火材料与基础材料的粘结牢固，排除空隙和气泡。
5. 施工完成后，对施工区域进行养护，避免外力和温度的影响。
四、施工质量控制1. 施工过程中必须进行质量检查，确保耐火材料的性能符合要求。
2. 对施工区域进行抽样检测，确保耐火材料的密实度和强度。
3. 对施工过程中的不合格品进行整改，确保施工质量符合要求。
总而言之，回转窑内耐火材料的施工是一个复杂而重要的工作，需要施工人员具备相关的知识和技能。
施工过程中必须严格按照要求进行操作，确保施工质量和施工安全。
通过以上施工要求和步骤的范本，可为回转窑内耐火材料的施工提供一定的参考和指导。
耐火浇注料是筑炉工程中用量较大、适用范围广泛的一种不定形耐火材料。
它的施工由三个环节组成，即拌合、浇筑、养护，下面给大家分享具体的方案以及要求：一、拌合：必须采用强制式搅拌机或砂浆搅拌机拌料，不可用人工拌料。
设备和工具：强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锹、手推车等。
拌合步骤：先往搅拌机中加入大袋料，然后加入小袋料，干拌1-2分钟后，方可出料供浇注使用。
含水量的判断方法：为判断搅拌料的水分含量是否合适，可采用一种简便的“手捏成团”方法进行测试：如果球团变形从手缝中流出，则表示含水量过多：如果球团开裂、散落，则表示含水量太少。
拌合用水量：以该批产品使用说明书上给出的用水量为标准，严格掌握用水量，并准确计量。
二、浇筑施工检查：浇注料施工前必须检查锚固件是否焊牢，500℃以上部位要采用耐热抓钉。
锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹，以缓冲受热后的膨胀力，并将模具内杂物清除。
浇筑时间控制：新拌合好的浇注料应迅速进行浇注，一般应在20分钟内浇注完毕。
浇注：将拌合好的浇注料倒入模具内，并及时插入振动棒振捣，振捣要均匀，待浇注料表面翻浆呈流动状态时在移动振动棒，移动速度为1-2米/分钟。
拔出振动棒时速度要慢。
浇筑后现场温度要求控制：浇注完毕后未凝结之前，现场温度必须保持在5℃以上（5-30℃），现场温度低于5℃，必须采取相应的升温保护措施，否则会造成缓凝，导致产品性能下降。
三、养护工具：聚乙烯塑料薄膜，草袋等。
环境温度要求与控制：浇注体的养护温度在15-35℃之间为宜，超出此温度区间，应采取相应的升温或降温措施，否则会造成产品使用性能下降。
养护：浇注料硬化后，需立即用聚乙烯塑料薄膜覆盖住施工体表面，上面再加盖湿草袋，以防止水分蒸发，促使水泥活化。
硬化后，一天内禁止敲打、震动，根据硬化情况，一般硬化24-30小时后可以拆模。
拆模后，据需养护2天，养护时继续加盖聚乙烯塑料薄膜和湿草袋。
氧化3天后，揭去聚乙烯塑料薄膜和湿草袋。
热风管道耐火材料施工方案引言热风管道在工业生产中起着至关重要的作用，它们承担着将热风输送到目标位置的任务。
为了确保热风管道的正常运作，必须选用合适的耐火材料来进行施工。
本文将介绍热风管道耐火材料的选择与施工方案。
1. 耐火材料选择在选择热风管道的耐火材料时，需要考虑以下几个因素：1.1 温度耐受能力热风管道在运行过程中，会受到高温的影响。
因此，所选用的耐火材料必须具备良好的温度耐受能力，能够抵抗高温的侵蚀。
常见的热风管道耐火材料有：•耐火砖：耐火砖具有良好的耐高温性能和耐侵蚀能力，在工业领域中广泛应用。
•耐火纤维：耐火纤维主要由陶瓷纤维和其他耐热材料组成，具有轻质、柔软和绝热的特性。
1.2 化学稳定性热风管道耐火材料还必须具备良好的化学稳定性，能够耐受气体和腐蚀性液体的侵蚀。
常见的化学稳定性较好的耐火材料有：•耐碱砖：耐碱砖主要由高岭土和氧化铝等材料制成，具有耐酸碱性的特点。
•耐酸砖：耐酸砖主要由石英砂和高岭土等材料组成，能够抵抗酸性物质的侵蚀。
1.3 快速安装性对于一些需要频繁更换或维修的热风管道，快速安装性也是一个重要的考虑因素。
选择具有快速安装性的耐火材料可以减少施工时间。
常见的具有快速安装性的耐火材料有：•耐火浇注料：耐火浇注料具有流动性好、施工方便等特点，适用于复杂形状的热风管道。
2. 施工方案在确定好耐火材料后，需要制定相应的施工方案来保证施工质量和效率。
2.1 施工准备•清理工作区域：清理热风管道的工作区域，确保无杂物和灰尘，并进行适当的防尘措施。
•准备工具和设备：准备好必要的施工工具和设备，例如刷子、刮刀、钢针、水泥搅拌机等。
2.2 施工步骤2.2.1 表面处理在施工之前，需要对热风管道进行表面处理，确保耐火材料的附着力。
具体步骤如下：1.清洁表面：使用刷子和清水将热风管道表面的污垢和杂质清除干净。
2.刮除旧涂层：如果热风管道上有旧的涂层，使用刮刀将其彻底刮除。
2.2.2 施工耐火材料根据热风管道的具体形状和要求，选择适当的施工方法。
电炉耐材施工方案1. 引言电炉耐材施工方案是针对电炉的耐火材料构建的详细施工方案。
电炉是一种运用电能进行加热的设备，由于高温环境和电炉自身的特殊要求，耐火材料的选择和施工尤为重要。
本文档将介绍电炉耐材施工方案的具体步骤和要点。
2. 施工材料准备在进行电炉耐材施工之前，需要准备以下材料：•耐火砖：根据电炉的使用温度和要求选择合适的耐火砖。
•耐火胶泥：用于砖块的粘接和填缝。
•耐火浇注材料：在电炉炉底和侧墙等需要浇注的部位使用。
•布袋、木板、绳索等：用于固定耐火材料。
3. 施工步骤3.1 准备工作在开始施工之前，需要对电炉进行清洁和检查，确保施工的基础良好。
同时，准备好所需的施工材料，并对材料进行验收。
3.2 砌筑耐火砖根据电炉的结构和要求，进行耐火砖的砌筑。
首先，对炉底进行铺砌。
使用耐火胶泥将耐火砖粘接在炉底上，并使用木板和绳索固定。
然后，对炉侧墙和顶部进行砌筑，同样使用耐火胶泥粘接和固定。
3.3 浇注耐火材料在炉底和侧墙砌筑完成后，需要对相应的部位进行耐火材料的浇注。
首先，将耐火浇注材料加水稀释并搅拌均匀。
然后，将稀释后的耐火浇注材料倒入炉底，使用批刀进行充实和压实。
对于侧墙，也需使用耐火浇注材料进行浇注，并采用相同的充实和压实方法。
3.4 检查和修补完成耐材施工后，需要对施工部位进行检查。
检查是否有破损、空鼓等情况，并及时修补。
对于不合格的施工部位，可采用重新安装或者二次修补的方法，确保耐材施工质量。
4. 安全注意事项在进行电炉耐材施工时，需要注意以下安全事项：•使用个人防护装备，如安全帽、工作服、手套等，以防止意外受伤。
•在施工过程中，保持工作区域干净整洁，避免绊倒或滑倒。
•注意耐火材料的重量和稳定性，避免施工过程中发生倾倒或崩塌的情况。
•在施工过程中，严格按照操作规程和安全操作指南进行操作，确保施工安全。
5. 总结电炉耐材施工方案是保证电炉使用寿命和性能的重要环节。
本文档介绍了电炉耐材施工的具体步骤和要点，包括施工材料准备、施工步骤、安全注意事项等方面内容。
耐火材料施工方案
可以参考如下内容：
一、概述
本报告提供了一个完整耐火材料施工方案，旨在提供参考，将确保所有施工工作的质量，安全性和可靠性。
二、耐火材料施工原则
1.使用合格的施工材料，确保施工材料符合功能要求；
2.根据国家标准，按界面设计规范进行施工，确保施工质量；
3.按照《建筑工程施工安全规范》的要求，进行耐火材料安装施工；
4.对施工过程中可能产生的废弃物进行污染控制；
5.定期对施工过程进行监测，及时发现问题，及时采取措施；
6.施工完成后，应进行严格的质量检测，针对检测结果采取措施；
7.应遵守安全施工规程，确保施工安全。
三、耐火材料施工项目
1.材料选择：根据施工环境、耐火温度需求，按建筑设计要求选择合适的耐火材料；
2.材料前期准备：检查耐火材料质量，对合格的材料进行分类并按照施工要求进行材料配置；
3.材料安装：确保耐火材料的施工精度，根据施工细节要求进行各种组合施工；
4.质量检测：对施工工艺、施工精度进行检查，保证耐火材料的质量；
5.安全检查：检查现场施工安全设施，确保施工安全，确保工人安全；。

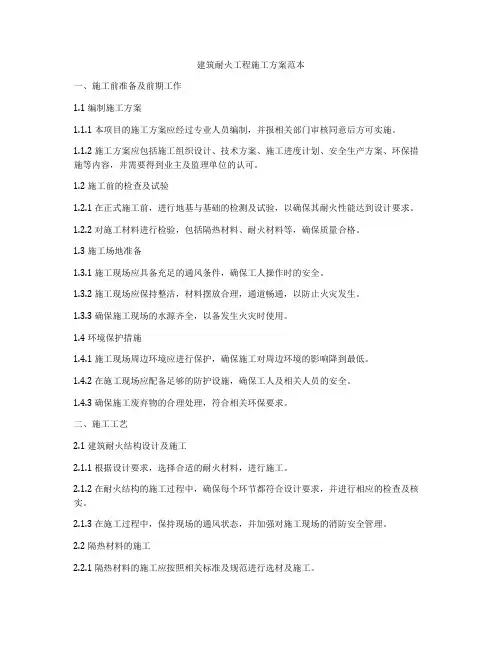

建筑耐火工程施工方案范本一、施工前准备及前期工作1.1 编制施工方案1.1.1 本项目的施工方案应经过专业人员编制，并报相关部门审核同意后方可实施。
1.1.2 施工方案应包括施工组织设计、技术方案、施工进度计划、安全生产方案、环保措施等内容，并需要得到业主及监理单位的认可。
1.2 施工前的检查及试验1.2.1 在正式施工前，进行地基与基础的检测及试验，以确保其耐火性能达到设计要求。
1.2.2 对施工材料进行检验，包括隔热材料、耐火材料等，确保质量合格。
1.3 施工场地准备1.3.1 施工现场应具备充足的通风条件，确保工人操作时的安全。
1.3.2 施工现场应保持整洁，材料摆放合理，通道畅通，以防止火灾发生。
1.3.3 确保施工现场的水源齐全，以备发生火灾时使用。
1.4 环境保护措施1.4.1 施工现场周边环境应进行保护，确保施工对周边环境的影响降到最低。
1.4.2 在施工现场应配备足够的防护设施，确保工人及相关人员的安全。
1.4.3 确保施工废弃物的合理处理，符合相关环保要求。
二、施工工艺2.1 建筑耐火结构设计及施工2.1.1 根据设计要求，选择合适的耐火材料，进行施工。
2.1.2 在耐火结构的施工过程中，确保每个环节都符合设计要求，并进行相应的检查及核实。
2.1.3 在施工过程中，保持现场的通风状态，并加强对施工现场的消防安全管理。
2.2 隔热材料的施工2.2.1 隔热材料的施工应按照相关标准及规范进行选材及施工。
2.2.2 对隔热材料的施工工艺进行严格管理，确保其施工质量。
2.2.3 隔热材料的施工现场应有专人负责检查施工质量，并做好记录。
2.3 施工验收及质量管理2.3.1 完成施工后，应进行相关的验收工作，确保施工质量符合设计要求。
2.3.2 施工验收应由专业人员参与，对施工质量进行严格把关。
2.3.3 确保施工过程中的施工记录、验收记录、材料检验等内容齐全，并按要求进行保存。
三、安全生产及事故预防3.1 安全生产管理3.1.1 施工现场应设置统一的安全警示标识，并明确安全管理责任人。
耐火材料通用施工方案不定性材料施工方案一、耐火材料配置方案二、通用施工规范 1.施工现场环境要求施工场地平整。
a. 施工搅拌场地无泥沙、石灰、熟料矿渣等杂物b.c.正常施工环境温度在５～４０℃d.施工用水的ＰＨ值在6.5~7.5为佳e.储存和处理水的设备应干净无杂物2.温度控制措施a.温度高于４０℃时，应采取遮光处理措施b.温度低于５℃时，可选择采取以下措施：用40℃左右的热水搅拌耐火浇注料（在保证耐火材料初凝正常的情况下调整热水的温度）；添加促凝剂控制初凝时间；并利用高功率的电灯或类似的热源在耐火材料初凝阶段维持其温度。
直到耐火材料已经硬化（至少要求24小时），才可允许降低温度。
3.安装前检查a.检查观察孔、测温孔、测压孔等是否布置焊接到位b.对钢构架的总体尺寸进行检查c.托砖板、加强板的安装进行检查d.对回转窑的筒体、护铁、挡砖圈等的安装情况进行复检4.锚固件的安装a.对即将使用的锚固件的种类、材质、布置位置、布置方式、焊接要求、技术要求进行明确b.对配套使用的电焊条的种类进行明确c.单一锚固件应做到满焊d.组合锚固件底座应满焊，Ｖ型钉和底座点焊以振捣时不分离为佳锚固件的焊接5.a.锚固钉与器壁应圆周满焊，并与器壁垂直b.Y型锚固钉应在宽度两侧满焊c.焊缝表面不得有咬肉、气孔、夹渣、弧坑、未熔合和漏焊等缺陷，并不得残留熔渣和飞溅物d.锚固件直接焊在器壁上时，应与器壁贴紧，间隙不得大于1 mm6.焊接质量检查至少对1/20的锚固件进行锤击(0.5 ㎏)试验以检查其焊缝。
另外，对第一根和第500根锚固件进行冲击弯曲试验。
若有怀疑性的缺陷，应增加检查数量。
三、硅酸钙板的施工1.粘结剂的配制和使用a.粘结剂为硅钙板的配套产品，同时具有保温和粘结功能。
粘结剂分为粘结粉（袋装）和粘结液（桶装）两部分，配套使用。
使用时将两者混合均匀配成泥状粘结剂。
配合比例为：b.粘结粉：粘结液=1：3（重量比）c.应使用搅泥器按上述的比例搅拌配制泥状粘结剂,其使用和存放时间不宜超过一小时。
耐火料喷涂施工方案1. 简介耐火料喷涂施工是一种在建筑、冶金、石化等行业中常见的施工方法，用于给设备、管道、炉子等物体表面涂覆一层耐火材料，以提高其抗高温、耐腐蚀等性能。
本文将介绍耐火料喷涂施工方案的步骤、材料选用以及施工注意事项。
2. 施工步骤2.1 准备工作在开始施工前，需要进行一些准备工作，包括： - 清洁表面：确保表面干净、无油污、无松散物。
- 确定涂覆区域：根据设计要求，确定喷涂的区域范围。
- 准备设备和工具：包括耐火料喷涂设备、喷枪、搅拌机等。
- 检查施工材料：确保耐火料质量合格。
2.2 涂覆前处理根据不同的表面情况，采取不同的涂覆前处理措施，如：- 对于新的金属表面，可以进行磷化处理以提高涂层的附着力。
- 对于旧的涂层，需要进行清理、修复和打磨等处理，确保表面平整。
2.3 耐火料喷涂根据设计要求，选择合适的耐火料进行喷涂。
具体的喷涂步骤包括： - 配制料浆：将耐火料与适量的水进行搅拌，使其形成均匀的浆状物。
- 调整喷涂参数：根据不同的耐火料和喷涂设备，调整喷涂参数，如喷压、喷嘴大小等。
- 喷涂：使用喷枪将料浆均匀地喷涂在待涂覆表面上，尽量保持均匀的涂层厚度。
2.4 补强层施工根据需要，可以在第一遍耐火料喷涂干燥后进行补强层施工。
补强层的目的是增加涂层的厚度和抗冲击性能。
2.5 干燥和养护施工完成后，耐火料需要进行干燥和养护，以确保其性能和质量。
具体步骤包括： - 干燥：根据耐火料的特性，控制温度和湿度，使其逐渐干燥。
- 养护：在干燥后，对耐火料进行养护，使其达到最佳的物理和化学性能。
3. 材料选用选择合适的耐火料对于施工质量和工程性能至关重要。
一般来说，材料选用应考虑以下几点： - 耐高温性能：耐火料应具备良好的抗高温性能，能够承受工作环境中的高温。
- 耐腐蚀性能：耐火料应具备抗酸碱腐蚀的性能，能够在腐蚀性介质中使用。
- 结构稳定性：耐火料应具备良好的结构稳定性，能够长时间保持其物理和化学性能。
耐火材料施工方案1. 引言耐火材料在工业领域广泛应用，用于保护设备、结构和设施免受高温、化学腐蚀和火灾等因素的影响。
为了确保耐火材料的有效施工和使用，制定一份详细的施工方案至关重要。
本文将介绍耐火材料施工方案的内容和步骤。
2. 施工前准备在开始施工之前，必须进行充分的准备工作以确保施工的顺利进行。
以下是施工前的准备步骤：•定义施工目标：明确施工的目的，确定所需要使用的耐火材料的种类和性能要求。
•材料采购：根据施工目标，选择合适的耐火材料，并进行采购。
•工具准备：准备各种施工所需的工具和设备，如搅拌机、刷子、刮板等。
•施工环境准备：确保施工场所清洁、干燥，并做好通风措施。
3. 施工步骤3.1 表面准备在施工之前，需要对待施工表面进行准备，以确保耐火材料能够牢固地粘附。
以下是表面准备的步骤：•清洁表面：使用清洁工具和溶剂清洁施工表面，确保表面没有油污、灰尘和松散的物质。
•修复损坏：对于有损坏或裂缝的表面，需要进行修复处理，以确保施工后的耐火层能够完整。
•湿润表面：用水湿润施工表面，以提高耐火材料的粘附性。
3.2 材料调配在进行施工之前，必须准确地根据耐火层的厚度和性能要求来调配耐火材料。
调配耐火材料的步骤如下：•按比例调配：根据耐火材料的配方来计算出所需的材料比例，并将其调配在一个容器中。
•搅拌材料：使用搅拌机将材料搅拌均匀，确保所有成分充分混合。
•检查材料：对调配好的耐火材料进行质量检查，确保没有杂质和颗粒物。
3.3 施工应用在准备好耐火材料后，可以开始进行施工了。
根据具体施工要求和耐火材料的类型，施工步骤可能会有所不同。
以下是一般的施工步骤：•底层施工：将调配好的耐火材料均匀地涂抹在待施工表面上，使用刮板和刷子将其平整。
•中间层施工：对于需要多层的耐火材料施工，待底层干燥后，重复底层施工的步骤来进行中间层的施工。
•顶层施工：当所有层干燥后，进行最后的顶层施工。
•干燥和养护：施工完成后，耐火材料需要进行适当的干燥和养护。
耐火材料通用施工方案不定性材料施工方案一、耐火材料配置方案二、通用施工规范1.施工现场环境要求a.施工场地平整。
b.施工搅拌场地无泥沙、石灰、熟料矿渣等杂物c.正常施工环境温度在５～４０℃d.施工用水的ＰＨ值在6.5~7.5为佳e.储存和处理水的设备应干净无杂物2.温度控制措施a.温度高于４０℃时，应采取遮光处理措施b.温度低于５℃时，可选择采取以下措施：用40℃左右的热水搅拌耐火浇注料（在保证耐火材料初凝正常的情况下调整热水的温度）；添加促凝剂控制初凝时间；并利用高功率的电灯或类似的热源在耐火材料初凝阶段维持其温度。
直到耐火材料已经硬化（至少要求24小时），才可允许降低温度。
3.安装前检查a.检查观察孔、测温孔、测压孔等是否布置焊接到位b.对钢构架的总体尺寸进行检查c.托砖板、加强板的安装进行检查d.对回转窑的筒体、护铁、挡砖圈等的安装情况进行复检4.锚固件的安装a.对即将使用的锚固件的种类、材质、布置位置、布置方式、焊接要求、技术要求进行明确b.对配套使用的电焊条的种类进行明确c.单一锚固件应做到满焊d.组合锚固件底座应满焊，Ｖ型钉和底座点焊以振捣时不分离为佳5.锚固件的焊接a.锚固钉与器壁应圆周满焊，并与器壁垂直b.Y型锚固钉应在宽度两侧满焊c.焊缝表面不得有咬肉、气孔、夹渣、弧坑、未熔合和漏焊等缺陷，并不得残留熔渣和飞溅物d.锚固件直接焊在器壁上时，应与器壁贴紧，间隙不得大于1 mm6.焊接质量检查至少对1/20的锚固件进行锤击(0.5 ㎏)试验以检查其焊缝。
另外，对第一根和第500根锚固件进行冲击弯曲试验。
若有怀疑性的缺陷，应增加检查数量。
三、硅酸钙板的施工1.粘结剂的配制和使用a.粘结剂为硅钙板的配套产品，同时具有保温和粘结功能。
粘结剂分为粘结粉（袋装）和粘结液（桶装）两部分，配套使用。
使用时将两者混合均匀配成泥状粘结剂。
配合比例为：b.粘结粉：粘结液=1：3（重量比）c.应使用搅泥器按上述的比例搅拌配制泥状粘结剂,其使用和存放时间不宜超过一小时。
一小时后泥状粘结剂将逐渐失去粘塑性而变硬结块。
2.硅酸钙板的粘贴a.清理施工部位的表面清洁b.使用木锤或橡皮锤c.粘贴硅酸钙板时应压缝、错缝粘贴d.施工完毕后应喷涂防水剂e.顶部和斜顶施工完毕后应使用细铁丝进行固定四、浇注料的施工1.一般规定a.应该使用整袋的耐火材料，不能使用已经打开、损坏的和受湿的材料。
b.两个不同制造者生产的材料不能混合，两个不同的材料也不能混合。
c.材料中不能再加入水泥、石灰石等任何添加剂（除钢纤维），除非经制造商批准。
d.袋子里有结块或渗水的耐火材料不能使用。
在耐火材料的运输和储存过程中，可能会压成块，这种结块可以用手轻轻搓开，不会影响耐火材料的性能。
e.若非材料制造商规定，从加入水开始总的混合时间不能少于3分钟且不能超过5分钟。
对低、超低和没有粘合剂的耐火材料，混合时间是决定材料最终物理特性的主要因素。
2.加水环节低水泥耐火浇注料用水量5%-7%。
搅拌施工所用的水应是新鲜、干净的水，水应控制在5℃-40℃之间。
水中氯离子含量不超过50PPM,PH值在6.5到7.5之间。
加水量应参考推荐值及具体施工部位的难易程度来进行。
3.搅拌耐火浇注料应采用强制式搅拌机搅拌，搅拌机的转速不低于18转/分为佳，不允许采用人工进行搅拌。
搅拌的效果以达到有流动性但不流淌为佳。
4.模具模具应用钢制或木制的刚性防水的材料制成；采用木模时应采用不低于10毫米的多层板，对于有严格弧度要求的部位可采用不低于5mm 的模板，但在支设时应保证做到不涨模、不跑模。
模具在使用前应彻底清洁并做防水处理。
模具支设好后预留的浇注口应足够大，可以在上部看到耐火材料的自由表面。
5.安装模板前的质量检查验收要求在安装施工模板前应注意检查以下几个质量环节：（1）锚固件的焊接质量是否达标；（2）锚固件的布置是否符合要求；（3）硅酸钙板的粘贴施工是否平整、无缝隙；（4）硅酸钙是否已经采取防水隔离措施；（5）制作的施工模板尺寸、规格是否符合图纸尺寸要求。
6.大面积立面浇注的模具要求（1）模具可用钢模或木模，每次支模高度以300~500mm为宜，最大为1000mm；（2）模具与器壁的距离应等于设计衬里厚度，其允许误差为±5 mm；（3）每层模具不宜一次注滿，预留50 mm～100 mm，待上层模具安装后再浇注；（4）若施工较大面积的耐火内衬,不能一次进行耐火材料的浇注,应将其分成多个较小的工作区域。
最大的面积不宜大于1㎡。
7.浇注料的振捣振动棒应采用快插慢拔的方式，若采用插入式振捣器振捣时，振捣棒移动间距宜不大于锚固钉间距；若采用表面振捣器振捣时，其移动间距应保证振捣器能覆盖已振实部分的边缘。
若要在已经振打层上浇筑新耐火材料层，则应尽可能深的插入振打器，以使两层耐火材料相互粘合良好。
除施工缝处外，振捣棒插入下层耐火浇注料的深度不小于50 mm。
8.膨胀缝的预留方案a.对于大型的新建项目或大修项目，应一米为一个施工段，使用“Z”型挡板，养护脱模后使用陶瓷纤维棉留设一道“Z”型膨胀缝，然后再浇注相邻的施工端；b.对于对时间要求比较紧的小修和抢修可以使用三合板每一米留设一道膨胀缝，在一次施工面积比较大的部位，膨胀缝要保持错缝，在浇注的过程中，应注意三合板不能倾斜。
9.耐火浇注料的养护正常施工条件下，带模养护时间应不低于24h，脱模后自然养护时间不低于24h；冬季施工环境温度低于5℃时，应采取适当的保温措施，保持养护环境温度在5℃以上，同时脱模时间应保证在48h以上。
10.耐火浇注料模具的拆除a.首先应进行锤击声音试验。
若在耐火内衬材料上锤击出清脆的声音，证明耐火材料已经有效的硬化，可拆除模件。
开始拆除一小部份模件以检查是否所有的耐火内衬材料均已硬化。
通常耐火材料在带模养护时间越长，其效果会更好。
所以，浇注完毕最好带模自然养护至少24小时，待浇注料凝固后具备拆模强度后才能拆模。
b侧模（不承重模具）应在浇注料强度达到设计强度等级的50%时方可拆除；底模（承重模具）应在浇注料强度达到设计强度等级的70%时方可拆除；五、前窑口的施工1.浇注料施工前，应检查挡砖圈是否和筒体焊接牢固，同时，检查护口铁是否有松动的现象。
2.窑口部位锚固钉推荐使用的材质为0Cr25Ni20不锈钢3.锚固件底座必须和筒体焊接牢固，焊缝饱满，把V型锚固件穿过圆孔后和底座点焊到一起（以浇注料振捣时不倾倒而高温时V型锚固件可移动为最佳）。
4.施工以前，应检查锚固件端部的塑料帽是否完整，并对锚固件表面涂刷一层2mm厚的沥青漆（最好在焊接以前完成）或缠绕胶带，同时，与耐火砖接触部位的耐火砖表面也需涂沥青漆或塑料薄膜作为防水层。
前窑口施工一般采用木模板（厚度大于10mm）或钢制模板（厚度大于3mm）。
5.制作必须便于前窑口边安装边浇注的快装条件；浇注面的木模板必须光滑，安装钢模前必须涂油以便于拆除。
6.每次安装模板的高度为300-500毫米，每段的支模时间应控制在30分钟内，以保证浇注料的连续施工。
7对于水泥窑的中修、抢修以及养护时间不足时，可在上方的模板上预留直径为6mm的圆孔，浇注一段后扎入一次性的竹筷子来预留排气孔，孔距以200mm为佳。
六、燃烧器用耐火浇注料施工方案1.燃烧器部位用锚固钉推荐使用的材质为0Cr25Ni20，使用THA402电焊条进行焊接。
2.锚固件的热膨胀处理锚固件焊接牢固后，应在锚固件和燃烧器筒体表面均匀的涂刷一层2mm厚的沥青漆（风干后方可进行下一步的施工），现场不具备条件的，可以在锚固件上缠一层胶布。
3.模板的制作模板建议使用不低于3mm厚的铁板制成，其直径大小由燃烧器的直径和衬里的施工厚度来确定；模板应由上下两部分组成，中间用螺栓进行固定和连接。
在支设模板以前，模板表面应光滑。
4.先浇注下模，浇注过程中应从模板两边同时加料，一边加料一边振捣。
施工所用的振动棒应能够插进模板内，应做到快插慢拔。
插棒间距在150mm~200mm，每次振捣时间以表面材料返浆为止（约40秒）。
5.下模浇注完毕后，应使用3mm厚的耐火纤维棉预留沿长度方向的膨胀缝，然后再支设上半节模板进行浇注，浇注过程中最好能做到连续施工。
6.施工膨胀缝的预留燃烧器用耐火浇注料在施工过程中沿长度方向上的膨胀缝（一般使用3mm的耐热陶瓷纤维棉）预留方式按照上图所示进行；环向方向上的膨胀缝每1米预留一道，建议预留在两个模板的交接处，推荐使用木质的三合板，三合板应用两侧模板夹紧，避免在振捣的过程中出现倾斜的现象。
7.脱模正常的带模时间不低于48h，冬季施工温度较低时，养护时间要适当延长。
冬季施工时，可以使用火炉对燃烧器进行烘烤。
七、窑尾系统用耐火浇注料施工方案1.锚固件的布置与锚固件的结构、尺寸密切相关，间距的范围在200-250mm，可视使用部位情况而定。
2.焊接所用的电焊条应采用A402（国标E310-16）进行安装焊接。
3.在预热器、分解炉部位施工过程中，浇注料与耐火砖砖面接触的地方应留设膨胀缝，并填充陶瓷纤维棉。
4.硅钙板和耐火浇注料接触的一面应均匀的涂刷一层防水剂，风干后方可进行硅钙板的粘贴工序，粘贴时应在硅钙板另一面上均匀的涂刷一层耐火泥，使其和金属壳体粘贴紧密。
5.预热器旋风筒顶部施工时，一般在顶部钢板预留开孔（每间隔0.5m 留设一个浇注孔，浇注孔直径应不低于150mm），下部支模。
由上部加料并插入振动棒振动密实。
施工时应注意以下几点：6.振动棒应从开孔处沿不同方向快插慢拔进行振捣，振动间距不宜过大，应振捣均匀、密实，应尽量避免振动棒接触硅钙板。
7.建议用木质三合板预留膨胀缝，三合板应用低部的模板夹紧、固定，预留膨胀缝的深度为浇注料的施工厚度减50mm，两道膨胀缝的间距建议为1m~1.5m。
8.顶部施工时，施工加水量可在我公司推荐的最大值来实施，并适当延长浇注料的搅拌时间，使其具有较好的流动施工性能，同时，加料速度不应太快，以免振捣不均而产生空洞。
9.旋风筒、风管耐火材料的施工和砌筑应严格按设计图纸执行，使用加工砖或浇注料找齐填平，避免出现台阶或缺口，保证气流运行畅通。
10.翻板阀的直墙面采用浇注成型，圆弧及不易支设模板的部位可以采用手工涂抹的方式；下料管的弯管部位可以采用手工涂抹施工，此时，应适当减少浇注料的施工加水量并搅拌均匀，可采用把弯管分成四半进行施工。
八、窑门罩1.窑门罩侧墙、斜墙施工时，由于施工面积较大，应预留纵横交错的膨胀缝，膨胀缝的预留深度为浇注料的施工厚度减50mm。
2.为防止窑头罩部位在烘烤过程中由于升温过快，浇注料中的自由水不能完全排出，自由水在瞬间变为水蒸汽，气压失去平衡，导致浇注料出现层状剥落甚至整体爆裂的现象，建议可用一次性的竹筷子预留排气孔。
