冲孔落料连续模设计及三维CAD实体动画仿真摘要连续模，又称为多工位连续模、级进模、跳步模，它是在一副模具内，按所加工的工件分为若干等距离的工位，在每个工位上设置一个或几个基本冲压工序，来完成冲压工件某部分的加工。

被加工材料，事先加工成一定宽度的条料，采用某种送进方法，每次送进一个步距。

经逐个工位冲制后，便得到一个完整的冲压工件。

在一副级进模中，可以连续完成冲裁、弯曲、拉深、成形等工序。

一般来说，无论冲压零件形状怎样复杂，冲压工序怎样多，均可用一副级进模冲制完成。

本设计为冲孔、落料两工位级进冲裁模。

首先，分析工件的尺寸及精度要求等个方面的信息和要求，确定排样图和模具型式及总体结构方案。

然后根据工件分别计算和设计各2D零件草图及修改、检验、校核。

接着，设计挡料装置及定位装置，由于本设计工件的精度要求不高且生产为中、大批量故采用自动挡料装置和定位销装置即可满足要求。

最后，检验无误后，用Pro/E软件生成3D实体进行动画仿真，以校验该设计的合理性及正确性。

关键词连续模具；冲裁模；模具设计；仿真动画；Pro/EPunching cut Multi-position progressive mold Design And 3D-CAD Animation SimulationAbstractConsecutive modules, also known as the multi-national industrial spaces in a row, the class into modules, jump-state, it is in a warning, according to the final processing is divided into equidistance of the spaces in each of the spaces on one or several basic stamping processes, to complete the processing of certain ram her. Were processed materialsprior to the processing of materials into a certain width, using a hospital means a step away from each hospital. After-work spaces salt system, the ram will be a complete piece. In a class into modules that can be completed for arbitration, bending, pulling deep and formative processes. Generally, whether ram parts shape how complex, how much ram processes may use a salt-class system into modules completed.The design of accessible, public spaces class into two or expected arbitration modules. First, the size and accuracy of her analysis of the information and requirements for establishing emission maps and layout patterns and overall structure. According to her calculation and design, respectively, and then the 2D parts and the draft revision, testing, verification. Then, the design and positioning devices turned Liu devices, because the final design and production of precision do not ask for, the use of large quantities Zidongdang expected to be installed and positioning devices to meet local requirements. Finally, testing accuracy, the software used Pro/E generated 3D animation simulation entities to examine the reasonableness of the design and accuracyKeywords Multi-position progressive mold; Punching cut mold; Mold design; Animation simulation; Pro/E不要删除行尾的分节符，此行不会被打印目录摘要Abstract第1章绪论 11.1 课题背景 11.1.1 现状与差距 11.1.2 冲模设计技术的发展方向 11.1.3 冲模加工技术的发展方向 21.1.4 设计内容 3第2章模具结构总体设计 42.1 级进模简介 42.1.1 级进模的特点 42.2 排样及裁板方案设计 52.2.1 工艺分析 52.2.2 工艺方案的确定 52.2.3 排样图的设计 62.2.4 裁板方案设计 62.2.5 计算工艺力及确定模具压力中心 7 2.3 模具结构设计 82.3.1 模具型式的选择 82.3.2 模具工作部分尺寸计算： 82.3.3 模具其他主要零部件的设计及选取： 10 2.4 模具闭合高度及压力机的选取： 102.5 本章小结 10第3章 Pro-E三维实体造型及仿真 113.1 Pro/E发展状况简介 113.2 Pro/Engineer的CAD/CAM/CAE功能介绍` 12 3.3 Pro/E的三维造型功能及意义 123.4 底座部分的三维造型制作 123.4.1 建立新文件 133.4.2 创建拉伸特征 133.4.3 创建孔特征 153.4.4 创建阵列特征 173.4.5 创建圆角特征 173.4.6 着色 183.5 实体仿真 203.6 本章小结 20结论 21致谢 22参考文献 23附录 24千万不要删除行尾的分节符，此行不会被打印。

连续模基本知识定义：连续模又称级进模、多工位级进模、跳步模，他是在一副模具中，按所加工的工件分为若干等距的工位，在每个工位设置一个或几个基本冲压工序，来完成冲压件某部分的加工。

连续模可完成冲裁、弯曲、拉深、成型等工序，直至模有时也可以只完成工件冲压中前段冲压，后续冲压由工程模完成。

冲压材料用于连续模的材料，一般均为长条状。

若材料较厚或是批量较小时，可用条料；若材料较薄且批量较大时，则考虑用卷料。

用卷料时可自动送料，可使用高速冲床自动冲压。

连续模对材料的宽度有较严的要求：过宽时，材料不能进入导料板，送料不畅；过窄，则影响送料精度，还易损坏模具。

模具特点—优点1，连续模是多工序冲模，在一副模具中可以包括冲裁、弯曲、拉深成型等多种多道工序，因此比复合模有更高的生产效率，也能生产相当复杂的冲压件。

2，连续模操作安全。

3，连续模设计时，工序可以分散。

因为工序可以不必集中在同一工位，不存在复合模中的“最小壁厚”问题。

因此相对来说，模具强度好，寿命长。

4，由于连续模中不存在人为送料误差，故精度较高。

模具特点—缺点连续模的缺点是结构复杂，制造精度要求高，制造周期长，成本高。

对于外形较大较复杂的工件，若用连续模，则模具往往很大，有时无法与冲床匹配。

因为连续模是将工件的形状依次在不同的工步冲出，每次都有定位误差。

因此工件上如有相对位置精度较高的部分，尽量考虑在模具的同一工位冲出，以保证精度。

送料方式1，手工送料。

适用于生产批量不大、材料较厚、工件较大的情况（如对于3.0MM 不锈钢工件）。

2，自动送料器送料。

一般适用于冲压中卷料的送料。

其特点是送料精度高，生产效率高，在大量生产中常用此种送料方式。

3，在模具上附设自制的送料装置。

常用小滑块、齿轮等机构，一般较少用。

（PITCH）的基本尺寸就是两相临工位的中心距。

连续模中任何两相临工位距必须相等。

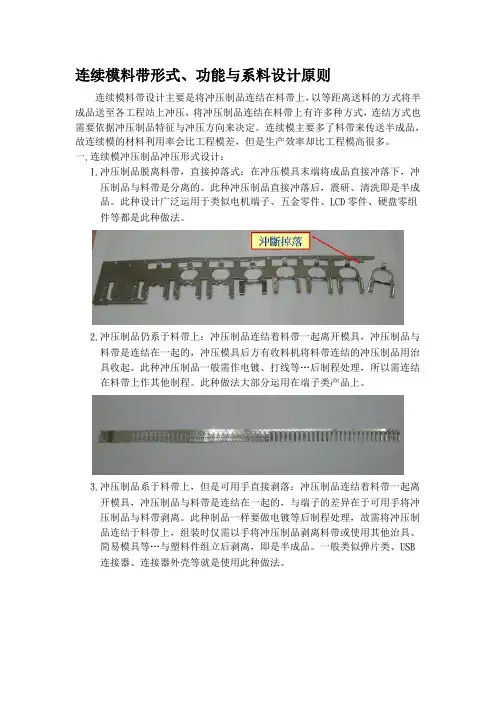

步距及定距方式定距方式有三种1，档料销定步距2，侧刃定步距3，自动送料器定步距料带图的意思设计连续模时，首先要设计料带图，一旦确认料带图，就确认了1，模具的工位（站）数和各工位（站）的工序内容2，各工序的安排及顺序3，工件的排列方式4，步距，料宽及材料利用率5，导料方式、浮升装置和导正销的安排6，基本上确认模具结构排样在连续模的设计中，排样是至关重要的，排样时要考虑以下内容：1，工序安排；2，侧刃与导正孔的设计；3，料带的连料；4，分段切除时的过切；5，送料顺畅与出料方便；6，其它因素工序安排1，冲裁工序尽量避免采用复杂形状的凸模。

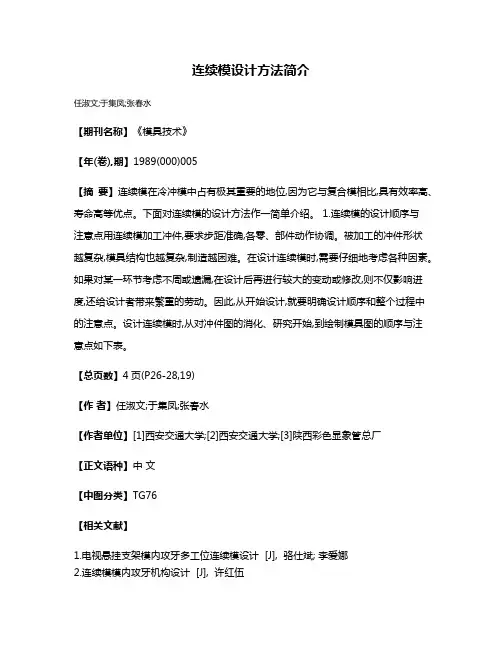

连续模设计方法简介
