高强度螺栓施工工艺及使用注意事项

高强螺栓连接施工工艺高强螺栓连接是近年发展起来的一种新型连接型式，高强螺栓和螺母均用高强度钢制成。

通过拧紧螺栓，对高强螺栓施加以强大的预拉力，借高强螺栓轴力夹紧经摩擦处理的板束，从而使板面之间产生摩擦力，并以摩擦力传递外力。

这种连接型式具有：传力均匀，受力性能好，承载力高，耐疲劳，安全可靠；施工简便、迅速，易于掌握，可以拆换等优点。

本工艺标准适用于钢结构安装用高强螺栓施工。

一、材料要求1、高强螺栓有大六角头高强螺栓和扭剪型高强螺栓两类。

其力学性能和紧固后的连接性能相同，只外形和操作工艺不同；扭剪型高强螺栓只少一个垫圈。

要求螺栓、螺母、垫因配套，均应附有质量证明书，并应符合设计要求和国家标准的规定。

螺栓、螺母、垫圈不配套，螺纹损伤的不能使用；如有锈蚀应抽样检查紧固轴力，满足要求后方可使用。

2、涂料涂料的品种、性能和色泽均应符合设计要求，并应有质量证明书。

二、主要机具设备1、机械设备砂轮机、喷砂机、电钻等。

2、主要工具电动扭矩扳手、手动扭矩扳手、一般开口扳手、轴力计、钢尺、铰刀、尖头撬律、冲钉、钢钎等。

三、作业条件1、编制高强螺栓安装操作规程，或施工工艺卡，并进行技术交底。

2、备齐操作机具设备，并进行维修、试用，使处于完好状态；钢尺，电动、手动扭矩扳手应经计量部门检定校正，并取得证明。

3、检查安装钢构件的轴线和连接部位的位置、标高是否符合设计要求，如有过大偏差应及时处理。

4、检查连接部位螺栓孔的孔径和孔距、孔边的光滑度是否符合要求，有毛刺的必须去掉。

5、对高强度大六角头螺栓和扭剪型高强螺栓的连接副，应按出厂批号分别复验扭矩系数和预拉力。

前者的平均值和标准差；后者的平均值和变异系数，均应符合国家现行《钢结构高强螺栓连接的设计、施工及验收规程》的规定。

6、对构件的连接部位及垫板的摩擦面，安装前，应逐组复验所附试件的摩擦系数，合格后方可进行安装。

摩擦面严禁被油污、油漆等污染。

7、检查高强螺栓的数量、规格、配套和外现质量，符合要求的，按规格分类装箱存放备用，不合要求的按有关规定处理。

高强螺栓连接施工工艺标准1. 引言本文档旨在规范高强螺栓连接的施工工艺标准，以确保连接的稳固性、安全性和可靠性。

高强螺栓连接广泛用于各种钢结构的建筑、桥梁、机械设备等领域，因其具有高强度和易拆卸的特点而被广泛应用。

本文档主要包括高强螺栓连接的材料要求、施工前准备、施工工艺、验收标准等内容。

2.1 螺栓材料高强螺栓的材料应符合以下要求：•螺栓应采用符合国家标准的高强度螺栓，如GB/T 3632等。

•螺栓的材料应为合金钢，具有一定的强度和耐腐蚀性。

•螺栓的强度等级应符合设计要求，常用的强度等级有8.8、10.9、12.9等。

高强螺栓的螺母材料应符合以下要求：•螺母应采用符合国家标准的高强度螺母，如GB/T 6170等。

•螺母的材料应与螺栓材料相匹配，具有一定的强度和耐腐蚀性。

2.3 垫圈材料高强螺栓连接中使用的垫圈应符合以下要求：•垫圈应采用合格的弹性材料制成，如弹性橡胶、石棉橡胶等。

•垫圈的规格尺寸应符合设计要求。

•垫圈的厚度应根据实际情况确定，以保证连接的紧固力和密封性。

3. 施工前准备在进行高强螺栓连接施工前，应进行以下准备工作：根据设计要求和现场情况，制定合理的施工方案，包括选用的螺栓规格、紧固力要求、施工顺序等。

3.2 材料检查确保所使用的高强螺栓、螺母和垫圈材料符合要求，材料的批次和证书应与质检部门核实。

检查使用的扳手、扭力扳手等工具的准确度和可用性，确保工具可靠且能满足施工要求。

3.4 工作环境准备清理施工现场，确保安全和整洁，并提供所需的安全防护措施，如安全带、安全网等。

3.5 人员培训培训施工人员，使其了解施工要求、工艺标准和安全注意事项，确保施工人员具备必要的技能和知识。

4. 施工工艺4.1 钻孔根据设计要求和螺栓规格，使用合适的钻头对连接薄板或梁柱进行钻孔，孔径和孔深应符合设计要求。

4.2 清洗孔口用钢丝刷、气枪等工具将孔口清洁干净，去除孔口的锈蚀、油污和杂质，以确保螺栓的贴合度和摩擦力。

钢结构高强螺栓施工方案1 高强螺栓安装要求1 材料存放要求所有螺栓均按照规格、型号分类储放，妥善保管，开箱后的螺栓不得混放、串用，做到按计划领用，施工未完的螺栓及时回收。

现场储存高强度螺栓时，应放在干燥、通风、防雨、防潮的仓库内，并不得损伤丝扣和沾染脏物；发现螺纹损伤严重、雨淋过的螺栓不应使用。

高强度螺栓连接副的保管时间不应超过6个月；保管周期超过6个月时，若使用须按要求进行扭矩系数试验或紧固轴力试验，检验合格后方可使用。

2 高强螺栓施工工艺要求高强螺栓的现场复验试验，由制造厂按规范提供试件后在工地进行。

高强螺栓的栓孔采用比螺栓公称直径大0.2mm的量规检查，凡量规不能通过的孔，经监理同意后，方可用铰刀扩钻或补焊后重新钻孔。

螺栓穿入方向以便利施工为准，每个节点应整齐一致。

穿入高强度螺栓用扳手紧固后，再卸下临时螺栓，以高强度螺栓替换。

高强度螺栓的紧固，必须分两次进行。

第一次为初拧：初拧紧固到螺栓标准轴力（即设计预拉力）的60%～80%。

第二次紧固为终拧，终拧时扭剪型高强度螺栓应将梅花卡头拧掉。

同一型号高强螺栓承压型连接与摩擦性连接紧固轴力相同。

初拧完毕的螺栓，应做好标记以供确认。

为防止漏拧，当天安装的高强度螺栓，当天应终拧完毕。

初拧、终拧均从螺栓群中间向四周对称扩散方式进行紧固。

3 高强螺栓施工流程装配和紧固接头时，应从安装好的一端或刚性端向自由端进行；高强螺栓的初拧和终拧，都要按照紧固顺序进行，从螺栓群中央开始，依次由里向外、由中间向两边对称进行，逐个拧紧。

高强螺栓的紧固顺序示意图安装高强螺栓、初拧（依次由里向外、中间向2 高强螺栓施工注意事项（1）高强螺栓安装时穿入的临时螺栓和冲钉数量不得少于安装总数的1/3，且不得少于两个临时螺栓，冲钉穿入数量不宜多于临时螺栓的30%。

高强螺栓应能自由穿入，如不能自由穿入应用铰刀或磁力钻进行修整，修整后孔的最大直径应小于1.2倍螺栓直径。

修孔时，为防止铁屑落入板夹缝中，铰孔前应将四周螺栓全部拧紧，使板密封后再进行。

高强螺栓施工质量控制1. 前言高强螺栓是一种重要的连接件，被广泛应用于大跨度桥梁、高层建筑、矿山设备等领域。

高强螺栓的合理施工和严格质量控制是保证结构安全和使用寿命的关键因素。

本文将就高强螺栓施工的质量控制措施进行详细介绍，旨在提高施工质量和工程安全水平。

2. 施工前准备2.1 设备设施准备：高强螺栓施工需配备齐全的设备和工具，包括扳手、榔头、力矩扳手、电动拧紧机、液压扳手等，确保在施工过程中能够满足所需的施工工具和设备。

2.2 材料准备：高强螺栓的材料包括螺栓、螺母、垫片、润滑剂等。

在施工前应按照设计要求准备相应的材料，对材料的质量进行检测，确保材料符合规定标准。

2.3 现场环境准备：高强螺栓施工需满足环境条件要求，确保施工现场干燥、通风、无水、无油、无杂物等，保证施工质量。

3. 施工质量控制3.1 加固工艺：高强度螺栓的配合配合材料一般采取垫圈加橡胶垫片和润滑剂的组合方式，增强了螺栓的连接能力。

在施工过程中需要注意加固工艺，确保加固工艺合理可靠。

3.2 扭矩控制：高强度螺栓施工过程中需要严格控制拧紧力矩的大小，力矩控制决定了螺栓连接的可靠性和质量，控制好力矩能够最大限度的避免螺栓的锁死和拉断。

3.3 螺纹保护：在施工过程中需要严格保护螺栓的螺纹，保证螺纹的完整性，防止螺纹变形、划伤等不良现象的发生。

3.4 校验记录：高强度螺栓施工过程中需要进行质量校验和记录，记录每个螺栓的松紧情况，力矩值等数据，保证问题能够及时发现和处理。

4. 施工注意事项4.1 施工人员的技能水平：高强度螺栓是一种精密的连接件，在施工过程中需要操作者有较高的技能水平和相关经验，以保证施工质量。

4.2 施工环境要求：高强度螺栓施工需要在干燥、无尘、通风、明亮、且无任何危险物品存在的场所进行。

4.3 施工机具和材料：施工机具和材料应按照设计要求合理选择和采购，材料的样品检查内容包括物理性能测量和化学成分分析。

4.4 操作过程的安全性：在操作过程参考安装操作手册，设备的部件细节好掌握，每一步确认都必须再次检查。

高强度螺栓施工工艺概述：高强度螺栓是一种常用于建筑和工程结构中的紧固件，其具有出色的抗剪、抗拉和抗扭转能力。

在工程领域中，高强度螺栓的正确施工非常重要，以确保结构的安全和稳定性。

本文将介绍高强度螺栓的施工工艺，包括材料准备、预装和调整、紧固和测试等步骤。

一、材料准备1. 选择合适的高强度螺栓型号和规格，在设计阶段确定所需的螺栓尺寸和性能等级。

2. 在施工前仔细检查螺栓的质量和外观，确保没有明显的缺陷或损坏。

3. 准备适当的工具和设备，如梯子、扳手、电动扳手、千斤顶等。

二、预装和调整1. 将螺栓按照设计要求预装到连接件上，并使用适当的扭矩工具调整螺栓的初始紧固力。

2. 在预装过程中，要确保螺栓和连接件的表面清洁，并使用适当的润滑剂。

3. 根据设计要求，在预紧后进行调整，确保螺栓的正确位置和紧固力。

三、紧固1. 使用正确的工具和设备，如扳手或电动扳手，逐步紧固螺栓。

2. 根据设计要求，严格控制螺栓的紧固扭矩或拉伸力。

3. 注意螺栓的顺序紧固，确保各个螺栓均匀受力。

四、测试1. 进行结构的静载试验，以验证螺栓的紧固效果和结构的稳定性。

2. 使用适当的测试设备和方法，测量螺栓的紧固力，确保其符合设计要求。

3. 定期进行螺栓的检查和维护，以确保其长期的工作性能和安全性。

五、安全注意事项1. 在施工过程中，遵循相关的安全规定，确保施工人员的安全。

2. 确保螺栓紧固工具和设备的安全性能，避免人员和设备的损坏。

3. 定期培训和指导施工人员，提高他们的安全意识和操作技能。

结论：高强度螺栓的施工工艺对于建筑和工程结构的安全和稳定性至关重要。

正确的施工流程包括材料准备、预装和调整、紧固和测试等步骤。

在施工过程中，要注意安全事项，并定期检查和维护螺栓的工作性能。

只有妥善施工和保养，才能确保螺栓的可靠性和结构的稳定性。

钢结构工程高强螺栓施工工艺1、施工工艺流程2、高强螺栓进场检验与保管（1）高强螺栓保管要求1）本工程所使用的螺栓均应按设计及规范要求选用其材料和规格，保证其性能符合要求。

2）高强度螺栓连接副应进行扭矩系数复验及摩擦面抗滑移系数试验。

以钢结构制造批为单位进行抗滑移系数试验。

制造批按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t的视为一批。

每种表面处理工艺单独检验。

每批次三组试件。

抗滑移系数试验采用双摩擦面的二栓拼接的拉力试件，试件由我公司车间进行加工制作，试件与所代表的钢结构构件选同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，并采用同一性能等级的高强度螺栓连接副，在同一环境条件下存放。

试件尺寸、试验方法按规范要求确定。

试验用螺栓连接副应在施工现场待安装的螺栓批中随机抽取。

每套连接副只应做一次试验，不得重复使用。

连接副扭矩系数的复验应将螺栓穿入轴力计，在测出螺栓预拉力P的同时，应测定施加于螺母上的施拧扭矩值T，并应按下式计算扭矩系数K：K=T/(P*d)式中 T——施拧扭矩（N*m）d——高强螺栓的公称直径（mm）P——螺栓预拉力（KN）在进行连接副扭矩系数试验时，螺栓的预拉力应控制在一定的范围内，螺栓预拉力的试验控制范围如下表所示：工厂进行；连接副紧固轴力的平均值和变异系数由厂方、施工方参加，在工厂确定。

3、高强螺栓安装（1）技术要求1）本工程高强螺栓主要位于梁柱连接处，采用符合现行标准<<钢结构用扭剪型高强螺栓连接副型式尺寸>>及<<钢结构扭剪型高强螺栓副技术条件>>的10.9级的扭剪型摩擦型高强螺栓。

其具有受力性能好、耐疲劳、抗震性能好、连接刚度高、施工简便的优点。

2）本工程所采用的摩擦型高强螺栓，连接面摩擦系数必须符合设计要求。

吊装前对于摩擦面的油污、尘土、浮锈要进行清除，要求摩擦面保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等。

高强度螺栓安装工艺高强度螺栓被广泛的应用于高层钢结构中，是因为它能够在保证工程质量要求的前提下，减少工人劳动强度，加快工程施工进度。

本工程所用高强度螺栓，为10.9级扭剪型高强螺栓。

1.高强螺栓施工前准备工作1）施工工具准备：电动扭矩扳手、测力扳手、电动铰刀、钢刷、扁铲、过镗冲、撬棍等。

2）高强度螺栓技术复验（1）核对高强螺栓的出厂质量证明书是否符合标准规定。

（2）随机抽取部分螺栓检查其外观质量和外形尺寸。

要求表面不得有裂纹和伤痕等缺陷，外形尺寸须符合规范。

（3）按出厂批号分批量进行扭矩系数与轴力复验。

要求扭矩系数平均值应该与供货厂家提供的质量保证书一致，轴力平均值符合国家规范要求，变异系数不得大于10%。

（4）摩擦面抗滑移系数试验。

本工程中，按照每2000吨钢结构为一批，不足2000吨按照一批计算，每批试件3-5组，进行摩擦面滑移系数试验。

要求摩擦系数的平均值不得低于设计值，变异系数不得大于10%。

3）高强度螺栓的保管、发放（1）高强度螺栓应存放在干燥、防腐的仓库内。

（2）存放时，应按原包装，分规格类型进行保管，领用按批号配套发放，严禁混放、混用。

（3）设专人负责保管、发放。

4）构件摩擦面质量检查摩擦面表面不得有浮锈、油污、油漆等杂物，否则应清理达规范要求为止。

清理时一般使用钢丝刷，铲刀，不得使用磨光机。

2.高强度螺栓安装程序1）钢柱、钢梁吊装到位后，采用普通螺栓临时固定，待钢柱、钢梁调整后立即更换高强度螺栓。

2）高强度螺栓的穿孔（1）穿孔前应核对其规格型号，以防错用。

（2）穿孔时应能自由通过，严禁锤击穿孔。

（3）螺栓同连接板的接触面之间应保持平整，同节点处的螺栓安装方向应一致。

3）高强度螺栓的紧固（1）高强度螺栓的拧紧分为初拧与终拧两个工序。

（2）高强螺栓一经穿孔应立即进行初拧。

初拧扭矩值应为终拧值的60-70%。

（3）高强度螺栓初拧30分钟后，宜进行终拧，不得拖延到12小时以上。

终拧采用专用电动力矩扳手，以螺栓尾部的梅花头拧断为准。

高强螺栓施工工艺引言：高强螺栓是一种常用于建筑结构连接的紧固件。

其具有高强度和耐久性的特点，能够提供稳定和可靠的连接。

本文将介绍高强螺栓施工工艺，包括材料准备、施工步骤和注意事项。

一、材料准备在进行高强螺栓施工之前，必须准备好所需的材料。

以下是一些常见的材料清单：1. 高强度螺栓：根据工程设计要求选择适当规格和等级的高强度螺栓。

2. 螺母和垫圈：螺母和垫圈也需要根据设计要求进行选择，确保与高强螺栓匹配。

3. 扭剪螺栓：扭剪螺栓通常用于需要更高的防盗性能的场合，也需要根据工程要求选择适当的规格和等级。

4. 扭剪螺母和垫圈：与扭剪螺栓相匹配的螺母和垫圈也需要准备。

5. 助力工具：一些助力工具，如扭矩扳手和电动扭剪枪等，可以提高施工效率和准确性。

二、施工步骤1. 前期准备：a. 根据工程图纸和设计要求，确定高强螺栓的位置和数量。

b. 清理工作区域，确保表面干净平整。

c. 检查高强螺栓和配件的完整性。

2. 安装高强螺栓：a. 根据设计要求，在适当的位置钻孔。

b. 清除孔内的杂质和灰尘。

c. 将高强螺栓插入孔中，并使用扳手或电动工具旋紧螺栓。

d. 校准螺栓位置，并确保螺栓与结构的接触紧密。

3. 安装螺母和垫圈：a. 在高强螺栓的外侧，放置一个垫圈。

b. 将螺母放在垫圈上，并旋紧，但不要过度拧紧。

4. 扭剪螺栓的安装：a. 钻孔和清理工作与常规高强螺栓相同。

b. 将扭剪螺栓插入孔中，并用扭剪枪上的电动工具旋紧。

c. 使用扭矩扳手检查螺栓是否达到设计要求的扭矩。

5. 扭剪螺母和垫圈的安装：a. 在扭剪螺栓的外侧，放置一个垫圈。

b. 将扭剪螺母放在垫圈上，并使用扭剪枪或扭矩扳手旋紧。

三、注意事项在高强螺栓施工过程中，需要注意以下事项：1. 使用符合相关标准和规范的高强度螺栓、螺母和垫圈。

2. 按照设计要求进行孔的钻造和清理，确保孔内没有杂质和灰尘。

3. 选择适当的工具和设备，确保螺栓和配件的正确安装。

4. 将高强螺栓和配件的摆放位置和顺序保持一致，避免混乱。

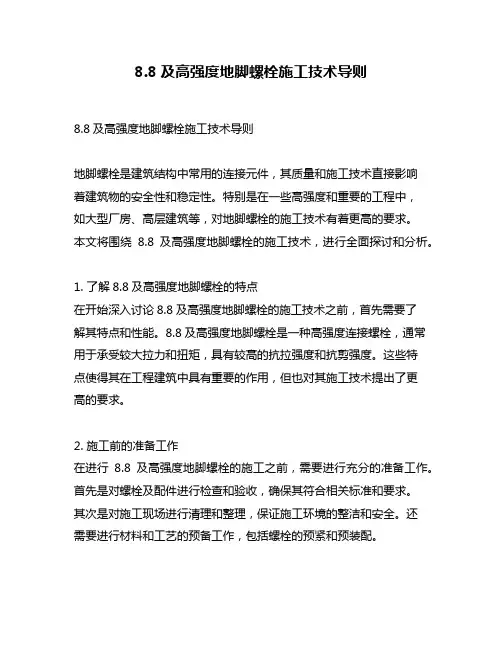

8.8及高强度地脚螺栓施工技术导则8.8及高强度地脚螺栓施工技术导则地脚螺栓是建筑结构中常用的连接元件，其质量和施工技术直接影响着建筑物的安全性和稳定性。

特别是在一些高强度和重要的工程中，如大型厂房、高层建筑等，对地脚螺栓的施工技术有着更高的要求。

本文将围绕8.8及高强度地脚螺栓的施工技术，进行全面探讨和分析。

1. 了解8.8及高强度地脚螺栓的特点在开始深入讨论8.8及高强度地脚螺栓的施工技术之前，首先需要了解其特点和性能。

8.8及高强度地脚螺栓是一种高强度连接螺栓，通常用于承受较大拉力和扭矩，具有较高的抗拉强度和抗剪强度。

这些特点使得其在工程建筑中具有重要的作用，但也对其施工技术提出了更高的要求。

2. 施工前的准备工作在进行8.8及高强度地脚螺栓的施工之前，需要进行充分的准备工作。

首先是对螺栓及配件进行检查和验收，确保其符合相关标准和要求。

其次是对施工现场进行清理和整理，保证施工环境的整洁和安全。

还需要进行材料和工艺的预备工作，包括螺栓的预紧和预装配。

3. 施工技术的要点和注意事项在进行8.8及高强度地脚螺栓的施工过程中，有一些重要的技术要点和注意事项需要特别关注。

首先是在螺栓预装配时，需要保证螺栓和配件的清洁，并进行适当的润滑处理，以减小安装时的摩擦阻力。

在进行螺栓的预拧紧和最终拧紧过程中，需要根据螺栓的规定拧紧力矩和拧紧顺序，确保螺栓连接的稳固和可靠。

4. 质量控制和验收标准在8.8及高强度地脚螺栓的施工过程中，质量控制和验收是至关重要的环节。

对于螺栓的配件和施工工艺，需要进行严格的控制和检查，以确保其符合相关标准和要求。

对螺栓连接的实际拉力和扭矩也需要进行监测和测试，以验证其质量和可靠性。

5. 个人观点和总结在实际工程中，8.8及高强度地脚螺栓的施工技术需要综合考虑材料、工艺和操作等多个方面的因素。

只有在充分了解和掌握了相关知识和技术要点之后，才能够做到科学、规范和安全地进行施工操作。

对于施工过程中出现的问题和质量异常，需要及时进行处理和整改，以确保建筑物结构的安全稳定。

高强度螺栓施工要点及注意事项摘要：当前建筑施工工作当中非常大的一部分均运用着钢结构连接还有高强度螺栓的施工工艺，不过这两类施工工艺中采取最为关键的措施为焊接技术，所以可以说将有关焊接的相应工作任务完成是将高强度螺栓和钢结构施工工作实现的前提。

关键词：高强度螺栓；施工要点；注意事项引言近年来，随着钢结构的快速发展，随着越来越多的钢结构通过高强螺栓连接起来，对高强螺栓设计中需要注意的关键问题和事项的研究有所深入。

1高强螺栓螺栓连接是常规结构中最重要的连接方法之一。

螺栓连接会根据螺栓的强度等级将其分为一般强度和高强度。

高强螺栓可通过其应力形式分为六角高强度螺栓和扭转切角高强度螺栓。

其中，大型六边形在普通螺栓的基础上提高强度，而扭转切削型是前者的改进版本。

当前，我国广泛使用的高强螺栓根据强度和性能等级分为8、8、10、9种。

8.8级中，大六角高强螺栓采用35号和45号钢材质；但是，在10.9类中，可以用三种材料，即20mnib、40B和35VB钢制造大型六角高强螺栓，扭转车钩螺栓主要由20mnib钢制造。

2高强螺栓的优点及使用性能高强度螺栓连接具有施工简单、受力性能好、可拆换、耐疲劳、以及在动力荷载作用下不致松动等优点，是很有发展前途的连接方法。

高强度螺栓是用特制的扳手上紧螺帽，使螺栓产生巨大而又受控制的预拉力，通过螺帽和垫板，对被连接件也产生了同样大小的预压力。

在预压力作用下，沿被连接件表面就会产生较大的摩擦力，显然，只要轴力小于此摩擦力，构件便不会滑移，连接就不会受到破坏，这就是高强度螺栓连接的原理。

高强度螺栓连接是靠连接件接触面间的摩擦力来阻止其相互滑移的，为使接触面有足够的摩擦力，就必须提高构件的夹紧力和增大构件接触面的摩擦系数。

构件间的夹紧力是靠对螺栓施加预拉力来实现的，所以螺栓必须采用高强度钢制造，这也就是称为高强度螺栓连接的原因。

高强度螺栓连接中，摩擦系数的大小对承载力的影响很大。

试验表明，摩擦系数主要受接触面的形式和构件的材质影响。

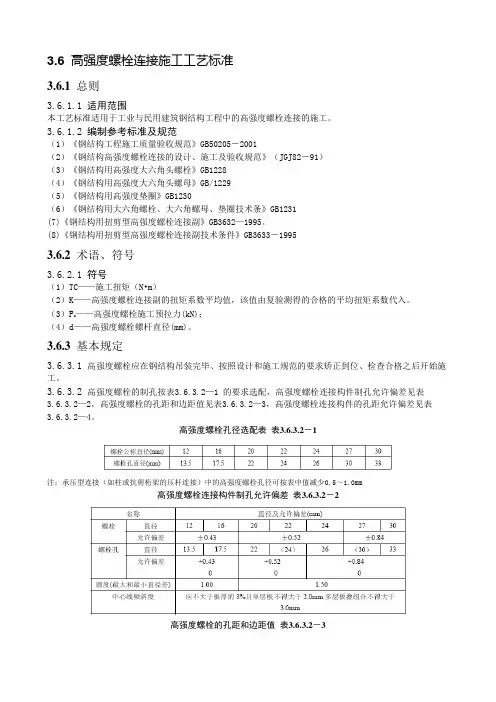

3.6 高强度螺栓连接施工工艺标准3.6.1 总则3.6.1.1 适用范围本工艺标准适用于工业与民用建筑钢结构工程中的高强度螺栓连接的施工。

3.6.1.2 编制参考标准及规范（1）《钢结构工程施工质量验收规范》GB50205－2001（2）《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82－91）（3）《钢结构用高强度大六角头螺栓》GB1228（4）《钢结构用高强度大六角头螺母》GB/1229（5）《钢结构用高强度垫圈》GB1230（6）《钢结构用大六角螺栓、大六角螺母、垫圈技术条》GB1231(7)《钢结构用扭剪型高强度螺栓连接副》GB3632—1995。

(8)《钢结构用扭剪型高强度螺栓连接副技术条件》GB3633－19953.6.2 术语、符号3.6.2.1 符号（1）TC——施工扭矩（N•m）（2）K——高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入。

（3）P c——高强度螺栓施工预拉力(kN)；（4）d——高强度螺栓螺杆直径(mm)。

3.6.3 基本规定3.6.3.1 高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后开始施工。

3.6.3.2 高强度螺栓的制孔按表3.6.3.2—1 的要求选配，高强度螺栓连接构件制孔允许偏差见表3.6.3.2—2，高强度螺栓的孔距和边距值见表3.6.3.2—3，高强度螺栓连接构件的孔距允许偏差见表3.6.3.2—4。

高强度螺栓孔径选配表表3.6.3.2－1注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强度螺栓孔径可按表中值减少0.5～1.0mm高强度螺栓连接构件制孔允许偏差表3.6.3.2－2高强度螺栓的孔距和边距值表3.6.3.2－3注：1.d0 为高强度螺栓的孔径；t 为外层较薄板件的厚度。

2.钢板边缘与刚性构件(如角钢、槽钢等)相连的高强度螺栓的最大间距，可按中间排数值采用。

3.设计有规定时按设计要求采用。

高强度螺栓旳施工工艺与技术规定（1）高强度螺栓施工工艺流程高强度螺栓采购与保管→螺栓领用与配套→摩擦面检查解决→施工力矩拟定→拧紧顺序拟定→高强度螺栓旳穿孔→初拧→（复拧）→终拧→标记（2）高强度螺栓采购与保管高强度螺栓连接副，一般由制造厂按批量配套供货，应当具有出厂合格证，高强度螺栓连接副旳型号、尺寸及技术条件，均应符合国标GB1228~1231-84和GB3632~3633-83旳规定。

钢构造用大六角高强度螺栓连接副由一种螺栓、一种螺母、二个垫圈构成；扭剪型高强度螺栓连接副由一种螺栓、一种螺母和一种垫圈构成。

高强度螺栓连接副应按包装箱注明旳规格、批号、编号，供货时期进行清理，分类保管。

寄存在室内仓库中，堆积不要高于3层以上，室内应长期保持干燥，避免生锈或被玷污以免扭矩系数发生变化。

其底层应距地面高度300mm以上。

经长期寄存旳高强度螺栓连接副在使用前，应再次做全面检查，开箱后发生异常现象时应进行检查。

通过鉴定合格后在进行使用。

（3）螺栓领用与配套高强度螺栓连接副旳领用应严格按照安装筹划进行，螺栓旳长度和孔径不能搞错。

大六角高强度螺栓和扭剪型高强度螺栓长度选择按下式进行计算：L=L′+ns+m+3p式中：L′——持续板厚度（mm）；n——垫圈个数，扭剪型高强度螺栓为1，大六角螺栓为2；s——高强度螺栓垫圈厚度（mm）；m——高强度螺栓旳螺母公称厚度；p——螺栓螺纹旳螺距，参见表6-3所示。

表6-3 高强度螺栓螺纹旳螺距（mm）安装时，应按当天工作量进行领用，尽量当天用完。

剩余螺栓要交会库房妥善保管，不得乱放、损伤螺纹或被沾污。

高强度螺栓旳配套是指将螺栓按照各节点旳需要量，将螺栓随构件吊装到工作点。

具体做法是：在所吊装旳构件节点部位挂上帆布口袋，将该节点旳高强度螺栓连接副按件数、规格放入口袋中随构件吊装。

这样做避免了高强度螺栓连接副高空搬运旳环节，做到统一发放，集中管理。

需要注意旳是：要常常检查帆布口袋旳强度，及时更换不合格旳口袋，避免螺栓高空坠落。

高强螺栓施工方案
（一）施工准备
高强度螺栓，按性能等级的不同，均应有明显的标志，以便使用时不混淆出错。

高强度螺栓在运输、保管过程中，应轻装、轻卸，防止损伤螺纹。

设立现场高强螺栓库房。

高强度螺栓应按包装箱上注明的批号、规格分类保管，室内存放，堆放不宜过高，防止生锈和沾染账物。

高强度螺栓在安装使用前严禁任意开箱。

工地安装时，应按当天高强度螺栓需要使用的数量领取。

当天安装剩余的应妥善保管，不得乱扔、乱放。

在安装过程中，不得碰伤螺纹及沾染赃物。

螺栓安装工具：电动扳手、活扳手、扭矩扳手、专用拉力计。

（二）工艺原理
由于镀锌扭剪高强螺栓，摩擦面太光滑无法达到设计要求，所以想通过对螺栓施加扭矩达到设计预应力根本无法实现。

根据设计规定采用专用拉力计工具，按规范规定施加轴向预拉力，待拉力计数值达到规范规定时，用扳手把螺栓扭紧。

从而达到设计对节点连接的受力要求。

（三）施工方法：
根据该塔的工程特点，可以把该塔分成若干段，每一段施工完毕，调整纠偏完毕后，先用普通扳手进行初拧，经过一段时间，经过风力等外力作用使铁塔已安装部分受力均匀后，再进行终拧，终拧时用拉力计把高强螺栓拉到设计预拉力的1.1倍，因为考虑到铁塔经过一段时间之后，预拉力有部分损失，所以铁塔安装完毕之后，此时的预拉力与设计才能基本保持一致。

高强度螺栓安装施拧工艺规程1一般要求1.1 高强度螺栓连接副的紧固宜采用扭矩法施工；检查和验收可采用“松扣回扣法”，当试验数据足够且准确时，也可采用“紧扣法”。

1.2 每套高强度螺栓连接副应为一根螺栓、一个螺母和两个垫圈，并应配套使用。

高强度螺栓连接副不得重复使用。

1.3 高强度螺栓的预拉力应符合表1.3的规定。

1.4 当环境温度低于-10℃、摩擦面潮湿或暴露于雨雪中时•，不得进行螺栓的安装和施拧作业；雨雪后施工时，应采取措施保证栓接板面干燥。

1.5 高强度螺栓连接副在安装和施拧作业时，应遵守相关的安全规定。

2施工准备2.1 高强度螺栓连接副进场后，应按本规范附录A的规定进行扭拒系数试验，试验后超过6个月再使用时，应重新进行扭矩系数试验，检验合格方可使用。

2.2 对损伤严重的栓接板面，施工前应按相应的涂装工艺重新处理。

2.3 对高强度螺栓连接副进行施拧前，应检查确认板缝中无任何杂物。

2.4 作业者应是经培训考核合格、能熟练进行安装施拧操作的专业人员。

2.5 应配备足够的高强度螺栓连接副施工的工具，施拧和检查用的扳手应在施工前进行标定和校正，并应符合下列规定：（1）施拧用电动扳手和定扭矩讯响扳手应编号使用，每台电动扳手和控制器及稳压电源,应固定配套编号，不得混杂。

（2）对标定好的电动扳手应指定专人使用，在使用过程中严禁随意调节控制器的旋钮。

（3）高强度螺栓连接副施拧所用扭矩扳手的扭矩误差不得超过使用扭矩值的±5%,检查所用扭矩扳手的误差不得超过使用扭矩值的±3%。

3.1 高强度螺栓连接副的安装应在构件的位置精确调整定位后进行，且螺栓、螺母和垫圈应按制造厂提供的批号配套使用。

3.2 安装高强度螺栓连接副时，构件连接部位的摩擦面应保持清洁、干燥。

3.3 安装高强度螺栓连接副时，螺栓头一侧和螺母一侧应各置一个垫圈，垫圈有内倒角的一侧应分别朝向螺栓头或螺母支承面。

螺栓的长度应符合安装图的规定，穿入方向应全桥一致。

高强螺栓施工工艺要点1. 高强螺栓的概述高强螺栓是一种结构工程中常用的紧固件，它具有抗剪、抗拉、抗扭等多种性能，特别适合用于大型工程和高强度结构中。

高强螺栓一般根据其材料和制造工艺的不同，可分为几种类型，包括高强度螺栓、高强度螺钉、高强度膨胀螺栓等等。

2. 高强螺栓的施工工艺要点高强螺栓的施工工艺是影响螺栓结构安全可靠性的重要因素。

下面是高强螺栓施工中的重点要点：2.1. 螺孔的处理高强螺栓的螺孔要求直径精确、表面光滑、长度深度符合设计要求，并且在孔壁中不得有裂纹、气孔等缺陷，以确保螺栓和基础的紧密连接。

2.2. 清洁工作施工前需清洗螺孔，将灰尘、油污、杂物等物质清除干净，以确保螺栓紧固的质量。

2.3. 测试螺栓质量在施工过程中，需要通过现场检验仪器、金属检测仪器和化学分析等工具，来测试螺栓的质量是否符合要求。

并在有些项目中，还需要进行扭矩角度测试，以验证螺栓是否正确安装。

2.4. 螺栓的计算在施工之前要进行螺栓的计算，并且考虑到结构的安全、稳定和持久性等因素，才能达到预期的效果。

2.5. 紧固力的调整在紧固之前，要先确定好紧固力标准，以控制螺栓紧固力的大小。

通过高精度扭力扳手来实现。

2.6. 防止过度紧固过度紧固容易引起螺栓和螺孔的损坏，因此需要严格控制紧固力，并使用锁紧剂等工具来避免过度紧固。

2.7. 其他注意事项（1）避免缩短螺栓的长度，这样会降低其强度和稳定性。

（2）在螺栓连接处安装垫圈，以增加摩擦力、分散力、避免螺栓头触碰，从而保护螺栓的稳定性。

3. 结论高强螺栓的施工非常重要，对于建筑结构的牢固性和安全性都有很大影响。

要想确保螺栓的牢固度，需要对螺栓进行精细的设计和计算，并正确施工。

以上是高强螺栓施工的重点要点，希望能对相关人员提供帮助。

一、施工准备1.1机械设备及材料扭矩扳手高强螺栓安装螺栓（1）高强度螺栓连接副进场时，其型号、规格、性能等级应符合设计要求并应有质量证明书和出厂检验报告，进场后按规定每批号随机抽取8套进行复试，其复试结果符合设计要求和现行国家产品标准后方可使用。

（2）经复验合格的螺栓，连接副储运时，必须保持螺栓的原出厂状态，否则会引起螺栓连接副的紧固轴力平均值或扭矩系数。

（3）螺栓、螺母、垫圈应保证配套，螺纹不得有损伤，保持清洁、干燥状态并按批号规格分类存放在仓库内，并派专人发放和回收。

1.2作业条件（1）高强螺栓摩擦面的处理：摩擦面应采用喷丸、砂轮打磨等方法进行处理，摩擦面表面不允许有残留氧化铁皮、无锈蚀、干燥平整，孔边无毛刺、飞边。

（2）局部摩擦面需要在现场处理时，现场采用砂轮打磨摩擦面时，打磨范围不小于螺栓直径的4倍，打磨方向应与受力方向垂直。

摩擦面严禁被油污、油漆等污染。

（3）摩擦面抗滑移系数值已通过试验和复试，其结果符合设计要求和规范规定的抗滑移系数值。

（4）检查各安装构件的位置是否正确，接头处应无翘曲和变形，应满足设计和规范规定的精度要求。

（5）检查安装母材的螺栓孔径及孔距尺寸，孔边的光滑度是否符合设计要求，必须彻底去掉毛刺、飞边。

（6）施工部位应有安全防护设施并已准备好操作设备及机具。

二、施工工艺流程、施工方法2.1施工工艺流程2.2 高强螺栓施工所用高强度螺栓系10.9级摩擦型高强螺栓，应符合GB/T 3632-2008的要求，所有连接的构件的接触面采用喷砂抛丸处理。

2.3管理与质量检验2.1.1扭剪型高强螺栓是一种自标量型螺栓，因此其储运与保管必须维持螺栓出厂状态，以保证拧紧后螺栓予拉力能达到设计值。

高强螺栓进场，首先按批次检查是否有质保书。

2.1.2高强螺栓应由专职保管员管理，储存在专用仓库内；并按规格、批号分别码放，填写标牌，以免混淆。

2.1.3按GB50205-2001中高强螺栓复试要求取样复试，合格后方可使用。

高强螺栓施工方案（1）钢结构高强螺栓概况本工程所使用的高强螺栓质量应满足《钢结构用扭剪型高强螺栓连接副》（GB/T3632-2008）、《钢结构高强螺栓连接的设计、施工及验收规范》（JGJ 82-1991）的规定；螺栓连接的强度设计值、高强螺栓的设计预应力值，以及高强螺栓连接的钢材摩擦面抗滑移系数值，应符合现行国家标准《钢结构设计规范》（GB50017-2011）的规定。

本工程采用的螺栓为10.9级摩擦型高强螺栓，普通螺栓为C级。

本工程中凡未注明的高强螺栓摩擦面的摩擦系数：Q235≤0.40，Q345均≤0.45。

摩擦面的处理方法为喷砂或抛丸。

μ值的确定须根据实验进行，其实验结果须提交监理工程师及建设单位技术负责人认可。

当摩擦系数实测值低于设计值时，应对螺栓规格或者数量进行调整。

本工程高强螺栓施工主要包括：钢柱与主梁之间、主梁与主梁之间的连接，钢梁腹板高度变化较多，施工工况比较复杂。

（2）施工准备1）施工机具高强螺栓施工的主要用具是高强度螺栓电动扳手，施工机具根据用途不同主要有以下几项：2）高强螺栓性能检测高强螺栓和连接副的额定荷载及螺母和垫圈的硬度试验，应在工厂进行；连接副紧固轴力的平均值和变异系数由厂方、施工方参加，在工厂确定。

摩擦面的抗滑移系数试验，可由制造厂按规范提供试件后在工地进行，高强螺栓紧固轴力试验是在现场随机抽取安装所用的高强螺栓进行。

3）高强螺栓栓孔检查和修复高强度螺栓的安装应能自由穿入孔，严禁强行穿入，如不能自由穿入时，该孔应用铰刀进行修整，修整后孔的最大直径应小于1.2倍螺栓直径。

修孔时，为了防止铁屑落入板迭缝中，铰孔前应将四周螺栓全部拧紧，使板迭密贴后再进行，严禁气割扩孔。

高强度螺栓连接中连接钢板的孔径略大于螺栓直径，并必须采取钻孔成型方法，钻孔后的钢板表面应平整、孔边无飞边和毛刺，连接板表面应无焊接溅物、油污等，螺栓孔径及偏差如下表所示：（3）高强螺栓施工工艺和方法1）高强螺栓安装施工流程2）高强螺栓紧固顺序3）临时螺栓安装方法4）高强度螺栓安装方法高强度螺栓安装高强度螺栓终拧（4）高强螺栓安装注意事项1）装配和紧固接头时，应从安装好的一端或刚性端向自由端进行；高强螺栓的初拧和终拧，都要按照紧固顺序进行：从螺栓群中央开始，依次向外侧进行紧固。
