零下60℃低温试验箱操作说明书
- 格式:pdf
- 大小:682.48 KB
- 文档页数:7
K-WG4010高低温试验箱使用说明书苏州凯特尔仪器设备有限公司一、产品概述1、本设备是模拟高低温环境,广泛用于确定电工、电子、线缆、橡塑产品对高低温环境的适应性(特别是产品的电气性能和机械性能的变化情况),也可用于检查试样耐受某些腐蚀的能力。
2、设备相关标准: GB10592-89GB/T5170.2-1996GB2423.1—89GB2423.2—89UL标准二、技术参数1、型号:K-WG40102、工作室尺寸(mm):500×500*6003、温度范围:-60℃--150℃4、温度波动度:±0.5℃5、温度均匀度:±2℃6、降温速度:每分钟0.7-1℃7、定时范围:1-999.9(H、M、S)8、设备电源:AC 220V/50HZ9、总功率:4KW三、产品使用条件1、环境温度:10—27℃;2、相对湿度:不大于85%R.H3、大气压:86--106Mpa4、周围无强烈振动;5、无阳光直接照射或其他热源直接辐射;6、周围无强烈气流。
当周围空气强制流动时,气流不应直接吹到箱体上;7、周围无强电磁场影响;8、周围无高浓度粉尘及腐蚀性物质。
9、为保证设备的正常运转和操作的方便,除保持设备水平安放外,设备与墙壁或器物之间应预留一定的空间。
如下图:四、产品结构1、独特的平衡调温方式,使设备具有稳定平衡的加热能力,可进行高精确、高稳定的恒温控制。
2、工作室采用优质不锈钢板材,试样搁架亦采用不锈钢材制成,耐腐蚀,易于清洗。
3、设有测试电源引入孔,方便试样的通电测试。
4、设备温控部分,采用进口智能温控仪,PID自调协,高精度、高稳定性,确保设备精确控制。
5、设备具有超温保护,声讯提示和定时功能,在定时结束或报警时,自动切断电源使设备停止运行,确保设备和人身的安全。
6、设备密封条采用硅胶材料,具有韧性好,高温环境下,不易变形、发粘等特点。
7、箱体采用静电喷塑,色调均匀,美观大方。
恒温试验箱低温试验箱使用说明书用途该设备主要是针对于电工、电子产品,以及其原器件,及其它材料在高温、低温的环境下贮存、运输、使用时的适应性试验。
该试验设备主要用于对产品按照国家标准要求或用户自定要求,在低温、高温、条件下,对产品的物理以及其他相关特性进行环境模拟测试,测试后,通过检测,来判断产品的性能,是否仍然能够符合预定要求,以便供产品设计、改进、鉴定及出厂检验用。
设备结构低温试验箱使用说明书该设备主要由箱体、制冷系统、加热系统、空气循环系统以及控制系统组成。
箱体的外壳为采用冷轧钢板静电喷塑,内胆采用优质不锈钢板,箱门中间设大面积观察窗,并配有观察灯,使用户可以清晰地看到试样的试验情况。
外型整体美观大方。
保温层为硬质聚氨脂发泡加上少量的超细玻璃棉,具有强度高,保温性有好等特点。
恒温试验箱低温试验箱使用说明书该设备主要温度控制仪采用智能数显温湿度控制仪,人性化设计的操作方法,易学易用,并且不同功能档次的仪表操作相互兼容。
输入采用数字校正系统,内置常用热电偶和热电阻非线性校正表格,测量精确稳定。
具备位式调节和AI人工智能调节功能,0.2级精度,多种报警模式。
升温、降温、加湿、去湿独立,独特的BTHC平衡调温调湿方式。
制冷系统采用全封闭进口压缩机组,机械式单级制冷或复迭低温回路系统,全自动控制与安全保护协调系统。
加热采用不锈钢翅片加热管。
该设备是以下列标准之一或其结合为依据制造GB 10589-89 低温试验箱技术条件GB 10592-89 高低温试验箱技术条件GB 11158-89 高温试验箱技术条件GB/T5170.2-1996 电工电子产品环境试验设备基本参数检定方法温度试验设备GB2423.1-89 电工电子产品基本试验规程试验A:低温试验方法GB2423.2-89 电工电子产品基本试验规程试验B:高温试验方法GB2424.1-89 电工电子产品基本环境试验规程高温低温试验导则控制系统低温试验箱使用说明书进口智能温湿度控制器,操作设定简单。

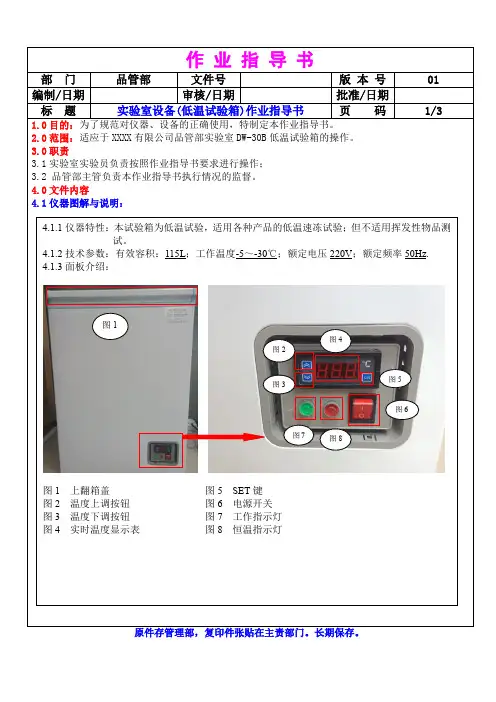

部 门 品管部文件号 版 本 号 01 编制/日期 审核/日期批准/日期 标 题实验室设备(低温试验箱)作业指导书页 码1/31.0目的:为了规范对仪器、设备的正确使用,特制定本作业指导书。
2.0范围:适应于XXXX 有限公司品管部实验室DW-30B 低温试验箱的操作。
3.0职责3.1实验室实验员负责按照作业指导书要求进行操作; 3.2 品管部主管负责本作业指导书执行情况的监督。
4.0文件内容4.1仪器图解与说明:原件存管理部,复印件张贴在主责部门。
长期保存。
4.1.1仪器特性:本试验箱为低温试验,适用各种产品的低温速冻试验;但不适用挥发性物品测试。
4.1.2技术参数:有效容积:115L ;工作温度-5~-30℃;额定电压220V ;额定频率50Hz. 4.1.3面板介绍:图1 上翻箱盖 图5 SET 键 图2 温度上调按钮 图6 电源开关 图3 温度下调按钮 图7 工作指示灯 图4 实时温度显示表 图8 恒温指示灯 图1 图2 图3 图4图5图6 图7 图8部门品管部文件号版本号01 编制/日期审核/日期批准/日期标题实验室设备(低温试验箱)作业指导书页码2/3 4.2操作步骤步骤图示作业手法注意事项4.2.1 温度设置a打开电源开关。
b连续三次按下“Set”键,显示温度设定值(倒F),按温度上下调节按钮选定设定值,再按“Set”键锁定;c显示上限值(正F),按温度上调节按钮选定上限值,再按“Set”键锁定;d显示Y03延时状态,再按“Set”键锁定;显示JCC制冷模式,再按“Set”键锁定;e显示C00校正温度范围,再按“Set”键锁定,等待十六秒后关机,保存设定值。
箱内温度范围-5~-30℃;储存箱出厂时已将储藏温度设定为-30℃。
4.2.2 测试运行a开机运行,打开箱门;b将做好标示(类别、日期、时间)的样品放入箱内;c关上箱门。
开机前,先检查低温箱的电器性能,并注意是否有短路或漏电现象;刚接通电源,不要立即放入物品,运行一段时间达到设定温度后开始测试;确认箱门是否完全关闭。
高低温试验箱作业指导书高低温试验箱是一种精密仪器,能够模拟各种自然环境,有效地测试物理性能和化学稳定性。
高低温试验箱主要由保温箱体、温度控制系统、湿度检测系统、内部安装设备、空调系统等组成,能够满足实验室在-100℃~+150℃范围内进行各种试验要求。
二、验操作1.控设置:在实验之前,必须将试验温度设置在要求的范围内。
2.品的放置:将实验样品放入高低温试验箱内,注意不要将样品放置在电子元件或电源线的上方,以免发生绝缘损耗和温度不均的情况。
3.动试验:打开电源开关,启动高低温试验箱,等待试验完成。
一般情况下,实验时间不会太长,一般在8小时内就能完成。
4.止试验:当实验完成后,需关闭高低温试验箱的电源开关,释放实验样品,完成本次实验。
三、意事项1.使用高低温试验箱时,一定要确定实验温度和实验时间,并且记录在试验报告中,以便后续的实验分析。
2.使用高低温试验箱的过程中,要注意室温的变化,一旦发现室温异常,需要及时调整以保证实验数据的准确性。
3.进行高低温试验时,要确保实验样品的重量,以保证实验结果的可靠性。
4.进行高低温试验时,一定要注意安全,确保实验室的干净、整洁,以免发生意外情况。
四、实验结果分析1.度测量:在实验结束时,需要检测高低温试验箱的温度,并将结果与实验前设置的温度比较,以确定温度是否稳定。
2.验样品测试:实验完成后,需对实验样品进行性能测试和安全性测试,以确定高低温试验箱的实验结果是否符合要求。
3.果记录:经过上述步骤,可以得出实验结果,实验结果一定要记录在试验报告中,以供今后参考。
五、总结高低温试验箱主要用于测试物质的物理性能和化学稳定性,准确地表征产品在特定环境条件下的性能,是工业生产中很重要的实验仪器。
本文主要介绍了高低温试验箱的基本操作流程、注意事项和实验结果分析,以便更好地理解高低温试验箱,更好地利用高低温试验箱。
低温试验箱
使用说明书
一、低温试验箱用途及特点
本仪器适用于水泥,混凝土,各种防水卷材,型材,塑料的低温检测。
本仪器结合名牌厂家的主体部分,本厂利用最新数码技术进行低温改进使产品具有专业应用特点,改进后的厂品具有制冷速度快,数码控温,低温运行等功能。
二、低温试验箱技术参数
1、本箱尺寸,170L 200L 260L 300L
2、控温范围,自然至负40℃
3、控温精度,1℃
4、电源电压,220V, 50HZ
三、低温试验箱结构:
该仪器选用上开门,加强了低温保持性能,试验方便,箱内采用防腐性能较强的合金板制作,外用优质钢板喷塑工艺成型,中间添充环、异鞍环。
四、低温试验箱操作使用
1、开箱后检查仪器是否完好无损,然后把仪器放置在水平面上。
2、检查电源是否稳定,(在不稳定的情况下,要求使用单位对本机配有两千瓦以上的稳压器)然后接通电源,打开电源开关指示灯亮,仪表发出常温报警声随意按仪表键报警停止,再打开工作开关(注仪表有三分钟的保护延长)三分钟后仪表开始工作,工作灯亮,压缩机启动,出厂时本机已经将温度设置在-25℃,如果贵单位想更改使用温度请按仪表说明书重新设置。
1/ 1。

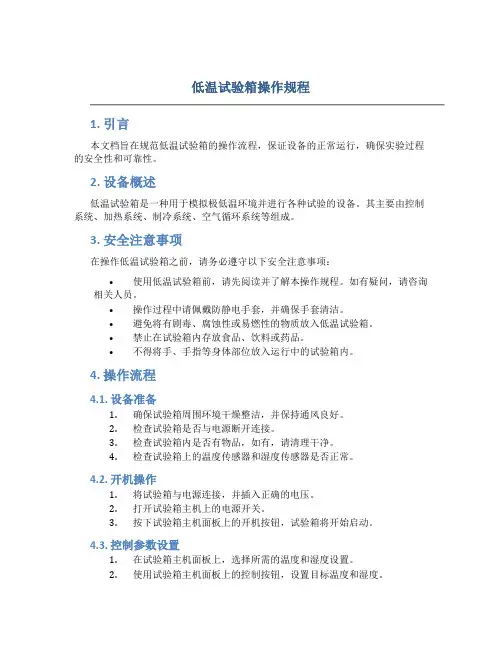

低温试验箱操作规程1. 引言本文档旨在规范低温试验箱的操作流程,保证设备的正常运行,确保实验过程的安全性和可靠性。
2. 设备概述低温试验箱是一种用于模拟极低温环境并进行各种试验的设备。
其主要由控制系统、加热系统、制冷系统、空气循环系统等组成。
3. 安全注意事项在操作低温试验箱之前,请务必遵守以下安全注意事项:•使用低温试验箱前,请先阅读并了解本操作规程。
如有疑问,请咨询相关人员。
•操作过程中请佩戴防静电手套,并确保手套清洁。
•避免将有剧毒、腐蚀性或易燃性的物质放入低温试验箱。
•禁止在试验箱内存放食品、饮料或药品。
•不得将手、手指等身体部位放入运行中的试验箱内。
4. 操作流程4.1. 设备准备1.确保试验箱周围环境干燥整洁,并保持通风良好。
2.检查试验箱是否与电源断开连接。
3.检查试验箱内是否有物品,如有,请清理干净。
4.检查试验箱上的温度传感器和湿度传感器是否正常。
4.2. 开机操作1.将试验箱与电源连接,并插入正确的电压。
2.打开试验箱主机上的电源开关。
3.按下试验箱主机面板上的开机按钮,试验箱将开始启动。
4.3. 控制参数设置1.在试验箱主机面板上,选择所需的温度和湿度设置。
2.使用试验箱主机面板上的控制按钮,设置目标温度和湿度。
3.等待试验箱内空气温度和湿度达到设定值。
4.4. 试验操作1.打开试验箱门,将待测试样品置于试验箱内,并确保样品与试验箱内部空间有足够的间隙。
2.关闭试验箱门,并确保密封性良好。
3.按照所需的试验时间和条件,进行试验操作。
4.在试验过程中,监测试验箱内的温湿度变化,并记录相关数据。
4.5. 试验结束1.在试验结束后,首先将试验箱内的温度和湿度参数恢复到默认设置。
2.关闭试验箱主机上的电源开关。
3.断开试验箱与电源的连接。
4.将试验箱内的样品取出,并妥善存放。
5. 故障处理5.1. 常见故障排除以下是常见的低温试验箱故障及相应排除方法:1.无法启动:检查电源连接是否正常,确保电源稳定,尝试重新启动试验箱。
高低温试验箱说明书一、产品规格型号:KHG-100 内型尺寸:D×W×H 450×450×500型号: KHG-225 内型尺寸:D×W×H 500×600×750型号: KHG-500 内型尺寸:D×W×H 800×700×900型号: KHG-010 内型尺寸:D×W×H 1000×1000×1000型号: KHG-013 内型尺寸: D×W×H 1000×1000×1300二、技术指标:1、温度范围:-20℃~150℃、-40℃~150℃、-60℃~150℃、-70℃~150℃2、温度均匀度:≤±2℃(空载时)3、温度波动度:±0.5℃(空载时)4、温度偏差:≤±2℃5、降温速率:0.7~1.2℃/min6、升温速度:1.0~3.0℃/min7、时间设定范围:0~999 小时8、噪音:<65dB三、结构简介:1、外胆均采用优质(t=1mm)A3钢板数控机床加工成型,外壳表面进行喷塑处理,更显光洁、美观。
2、内胆采用进口高级不锈钢(SUS304)镜面板。
3、保温材质:高密度玻璃纤维棉.保温厚度为100mm4、温湿度循环系统:采用特制空调型低噪音长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环。
5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭6、采用无反作用门把手,操作更容易7、机器底部采用高品质可固定式PU活动轮.8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜(清楚观察试验过程)9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示)四、加热系统1、采用远红外镍合金高速加温(2KW×2)电加热器2、高温完全独立系统,不影响低温试验、高温试验及交变湿热3、温湿度控制输出功率均由微电脑演算,以达高精度及高效率之用电效益五、电路控制系统1、进口数显触摸按键,PID微电脑SSR温度控制器(日本RKC仪表);2、精度:0.1℃(显示范围)3、解析度:±0.1℃;4、感温传感器:PT100铂金电阻测温体;5、控制方式:热平衡调温调湿方式;所有电器均采用(施耐德)系列产品6、温度控制采用P . I . D+S.S.R系统同频道协调控制7、具有自动演算的功能,可将温度变化条件立即修正,使温湿度控制更为精确稳定8、控制器操作界面设中英文可供选择,实时运转曲线图可由屏幕显示9、具有RS-232或RS-485远程通讯界面,可在电脑上设计程式,监视试验过程并执行自动开关机等功能10、控制器具有荧屏自动屏保功能,在长时间运行状态下更好的保护液晶屏(使其寿命更长久)11、本试验箱回风口具有自动除霜装置(这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上,产生冰堵现象)六、制冷系统控制1、压缩机:全封闭法国泰康1.5HP×2×1组2、制冷方式:复叠式制冷3、冷凝方式:强制风冷冷却4、制冷剂:R404A、R23(环保型)5、系统管路均作通气加压48H捡漏测试.6、加温、降温系统完全独立7、内螺旋式冷媒铜管8、斜率式蒸发器9、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件10、除湿系统:采用蒸发器盘管露点温度层流接触除湿方式11、降温时启动R404A 、R23,除湿时只启动R404A(节能降耗)七、保护系统1、风机过热保护2、整体设备欠相/逆相保护3、制冷系统过载保护4、制冷系统超压保护5、整体设备定时6、水泵过热,过流保护7、其它还有漏电、缺水、运行指示,故障报警后自动停机等保护。

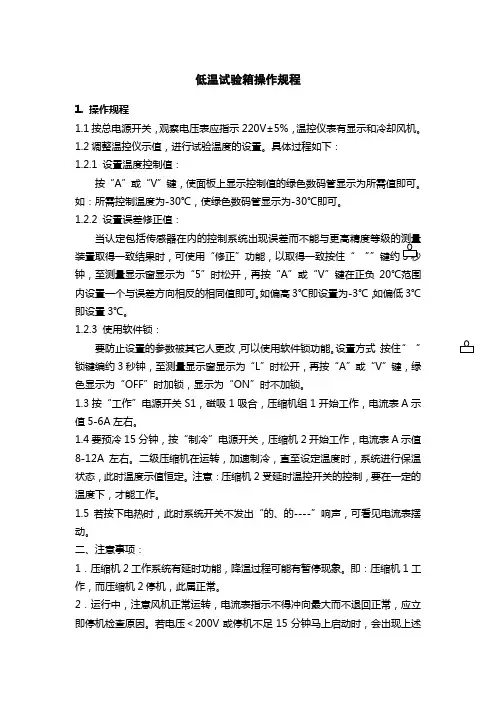

低温试验箱操作规程1. 操作规程1.1按总电源开关,观察电压表应指示220V±5%,温控仪表有显示和冷却风机。
1.2调整温控仪示值,进行试验温度的设置。
具体过程如下:1.2.1 设置温度控制值:按“A”或“V”键,使面板上显示控制值的绿色数码管显示为所需值即可。
如:所需控制温度为-30℃,使绿色数码管显示为-30℃即可。
1.2.2 设置误差修正值:装置取得一致结果时,可使用“修正”功能,以取得一致按住“””键约钟,至测量显示窗显示为“5”时松开,再按“A”或“V”键在正负20℃范围内设置一个与误差方向相反的相同值即可。
如偏高3℃即设置为-3℃,如偏低3℃即设置3℃。
1.2.3 使用软件锁:要防止设置的参数被其它人更改,可以使用软件锁功能。
设置方式:按住“”锁键编约3秒钟,至测量显示窗显示为“L”时松开,再按“A”或“V”键,绿色显示为“OFF”时加锁,显示为“ON”时不加锁。
1.3按“工作”电源开关S1,磁吸1吸合,压缩机组1开始工作,电流表A示值5-6A左右。
1.4要预冷15分钟,按“制冷”电源开关,压缩机2开始工作,电流表A示值8-12A左右。
二级压缩机在运转,加速制冷,直至设定温度时,系统进行保温状态,此时温度示值恒定。
注意:压缩机2受延时温控开关的控制,要在一定的温度下,才能工作。
1.5若按下电热时,此时系统开关不发出“的、的----”响声,可看见电流表摆动。
二、注意事项:1.压缩机2工作系统有延时功能,降温过程可能有暂停现象。
即:压缩机1工作,而压缩机2停机,此属正常。
2.运行中,注意风机正常运转,电流表指示不得冲向最大而不退回正常,应立即停机检查原因。
若电压<200V或停机不足15分钟马上启动时,会出现上述情况。
3.风机出风口(热风)不能受阻,有条件直通室外。
低温试验箱操作规程
《低温试验箱操作规程》
一、低温试验箱的开关操作
1. 打开试验箱前,先检查电源线是否有损坏,电压是否符合要求。
2. 打开试验箱主电源开关,待指示灯亮起后,方可打开试验箱控制面板。
3. 操作前需先查看试验箱内是否有样品,并保证样品无影响。
二、低温试验箱的温度调节
1. 打开控制面板,调节试验箱温度设定值,待实际温度与设定值一致后方可进行试验操作。
2. 温度调节时需要逐渐调整,避免温度过快的变化。
三、低温试验箱的安全操作
1. 在进行试验操作时需保持试验箱门关闭,以防冷气流外泄。
2. 在试验过程中如有异常情况,应立即停止试验,关闭电源开关并联系维修人员进行维修。
3. 试验箱使用过程中,严禁使用金属物品触碰试验箱内部物品,以免损坏试验箱内部结构。
四、低温试验箱的维护保养
1. 定期清洁试验箱内外表面,保持整洁。
2. 定期清洗试验箱内部结构,确保无异物积聚。
3. 定期进行试验箱的维护保养,包括清洗风扇、更换过滤器等。
五、低温试验箱的关闭操作
1. 关闭试验箱前,先将控制面板温度设定值调至最低,待温度下降至安全范围后再关闭试验箱电源。
2. 关闭电源之前需先关闭试验箱内的所有设备和样品,以免损坏试验箱内部结构。
以上就是关于《低温试验箱操作规程》的相关内容,希望所有操作人员能严格按照规程进行操作,确保试验箱的正常使用和安全运行。
