管道公称压力和工作压力的关系
工作压力是指为了管道系统的运行安全，根据管道输送介质的各级最高工作温度所规定的最大压力。
工作压力一般用pt表示。
设计压力是指给水管道系统作用在管内壁上的最大瞬时压力。
一般采用工作压力及残余水锤压力之和。
设计压力一般用pe表示。
公称压力是为了设计、制造和使用方便,而人为地规定的一种名义压力。
这种名义上的压力的单位实际是压强，压力则是中文的俗称,单位是“pa”而不是“n”。
公称压力英文是nominal pres-surenomina:l in name or form butnot in reality(名义上的,有名无实的)。
压力容器的公称压力指的是压力容器法兰的公称压力。
压力容器法兰的公称压力一般分成7个等级,即0.25、0.60、1.00、1.60、2.50、4.00、6.40mpa。
设计压力
=1.5×工作压力。
工作压力由管网水力计算而得出。
1mpa ＝10bar （巴）＝
10.2kg/cm2=n/cm2。
试验压力＞公称压力＞设计压力＞工作压力
设计压力=1.5×工作压力（通常）。
额定压力公称压力试验压力工作压力1. 额定压力是指在设备或元件设计时所规定的最大压力，通常以Pn来表示。
额定压力是设备或元件能够安全可靠地工作的最大压力范围，超出该范围会导致设备或元件的损坏甚至危险事故的发生。
额定压力是设计和制造者根据设备或元件的材料、结构、工艺和使用条件等因素综合考虑后确定的，是保证设备或元件安全运行的重要参数。
2. 公称压力是指在标准化设计和制造的设备或元件上所规定的压力数值，通常以PN来表示。
公称压力是在标准化设计和制造的设备或元件上规定的一个固定数值，用于统一设备的型号、规格和参数，便于设计、选型和使用。
3. 试验压力是在设备或元件制造过程中所进行的压力试验，用于检验设备或元件的密封性能和承压能力。
试验压力通常远高于额定压力，同时在设备或元件制造过程中必须承受这一压力，以验证设备或元件的耐压性能和安全可靠性。
试验压力是制造者对设备或元件进行质量检验和合格认定的重要测试依据。
4. 工作压力是指设备或元件在实际工作中所承受的压力，是设备或元件在使用过程中所能够持续承受的压力范围。
工作压力通常介于额定压力和试验压力之间，并根据具体的使用条件和要求进行设定和调整。
工作压力是设备或元件在实际工作中所面临的重要参数，直接影响设备或元件的使用效果和安全可靠性。
总结：额定压力、公称压力、试验压力和工作压力是设备或元件压力参数的重要指标，它们在设备或元件的设计、制造、质量检验和使用过程中都具有重要的意义。
正确理解和合理使用这些压力参数，对于保证设备或元件的安全可靠运行具有重要意义。
设备或元件在使用过程中，应该严格按照额定压力和公称压力的要求进行选择和使用，并在必要时进行试验压力测试以确保其安全可靠性。
只有在严格遵守各项压力参数的要求和标准的情况下，才能保证设备或元件在工作中的安全稳定。
扩展部分：在工程设计和设备选择中，额定压力是一个非常关键的参数。
它代表了设备或元件所能承受的最大压力。
额定压力的正确选择将直接关系到设备的使用寿命和安全性。

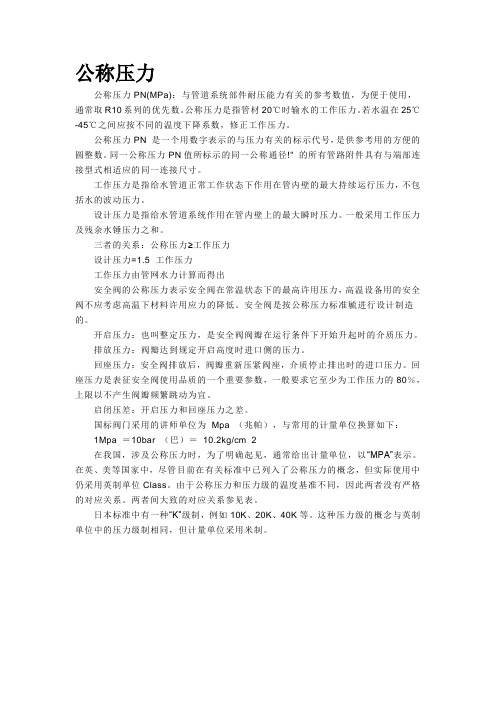

公称压力公称压力PN(MPa)：与管道系统部件耐压能力有关的参考数值，为便于使用，通常取R10系列的优先数。
公称压力是指管材20℃时输水的工作压力。
若水温在25℃-45℃之间应按不同的温度下降系数，修正工作压力。
公称压力PN 是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。
同一公称压力PN值所标示的同一公称通径!" 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。
工作压力是指给水管道正常工作状态下作用在管内壁的最大持续运行压力，不包括水的波动压力。
设计压力是指给水管道系统作用在管内壁上的最大瞬时压力。
一般采用工作压力及残余水锤压力之和。
三者的关系：公称压力≥工作压力设计压力=1.5×工作压力工作压力由管网水力计算而得出安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。
安全阀是按公称压力标准毓进行设计制造的。
开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。
排放压力：阀瓣达到规定开启高度时进口侧的压力。
回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。
回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。
启闭压差：开启压力和回座压力之差。
国标阀门采用的讲师单位为Mpa （兆帕），与常用的计量单位换算如下：1Mpa ＝10bar （巴）＝10.2kg/cm 2在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPA”表示。
在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位Class。
由于公称压力和压力级的温度基准不同，因此两者没有严格的对应关系。
两者间大致的对应关系参见表。
日本标准中有一种“K”级制，例如10K、20K、40K等。
这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。
公称压力、工作压力、设计压力之间的关系我们来了解一下这三个概念的含义。
公称压力是指在某个系统或装置中所规定的压力值，通常是指在正常工作条件下，系统或装置所能承受的最大压力。
工作压力是指在实际工作中所受到的压力，包括来自上级、同事和自身的各种工作要求和期望。
设计压力是指在设计过程中所考虑的压力因素，包括系统或装置的使用环境、安全要求等。
公称压力、工作压力和设计压力之间存在着密切的关系。
首先，公称压力往往是设计压力的基础。
在设计过程中，设计师会根据系统或装置的使用环境、安全要求等因素来确定公称压力，以确保系统或装置在正常工作条件下能够安全可靠地运行。
设计压力的确定需要考虑到各种因素的综合影响，以确保系统或装置的性能达到预期的要求。
然而，在实际工作中，工作压力可能会超出设计压力。
工作压力包括来自上级的工作要求、同事的期望以及自身的能力和责任等方面的压力。
在面对各种工作压力时，人们可能会感到焦虑、紧张甚至是压力过大。
如果工作压力长时间持续且过大，不仅会影响个人的身心健康，还可能导致工作效率下降、工作质量下降甚至是工作失误等问题。
因此，合理调节工作压力对于个人和组织的发展都至关重要。
设计压力也可能受到工作压力的影响。
在实际工作中，设计师可能会面临各种工作要求和期望，需要在有限的时间内完成设计任务。
如果工作压力过大，设计师可能会在设计过程中出现疏忽或者是过于追求效率而忽略了设计质量。
这样可能会导致设计压力的不准确或者是不合理，进而影响到系统或装置的性能和安全性。
因此，设计师需要学会合理调节工作压力，保持冷静和专注，以保证设计的准确性和可靠性。
公称压力、工作压力和设计压力之间存在着紧密的关系。
公称压力是设计压力的基础，而工作压力可能会对设计压力产生影响。
在实际工作中，合理调节工作压力对于个人和组织的发展都至关重要。
因此，我们应该认识到这三者之间的关系，合理应对工作压力，确保设计的准确性和可靠性。
只有在良好的工作环境和适度的工作压力下，才能发挥自己的潜力，取得更好的工作成果。
设计压⼒，操作压⼒，公称压⼒之间的关系公称压⼒要⼤于设计压⼒。
公称压⼒⼀般都是按照等级来分⽐如1.0MPa 1.6MPa 2.5MPa 4.0MPa 6.3MPa 10.0MPa等等设计压⼒是根据⼯艺操作的最⼤压⼒来定的⼀般是操作压⼒的1.15倍也可以⽐这个值⼤。
公称压⼒主要是为了选材)⽐如设计压⼒0.8MPa 1.0MPa 1.2MPa 等的管道在选材时都可能统⼀选公称压⼒1.6MPa的钢管。
公称压⼒的英⽂直接翻译过来是：名义压⼒，也就是说这是⼀种⼈为定义的⼀个压⼒，作为管道、阀门等管道或设备设计压⼒的整定值依据，同时也是管道、管件等材料⽣产⼚家、供应商、设计⽅等共同采⽤的压⼒选型的通⽤依据，因为公称压⼒不是呈固定公差的递增，⽐如说0.6MPa\1.0MPa\1.6MPa\2.5MPa等，⽽设计压⼒的依据来源于操作压⼒，依据操作压⼒、系统附加压⼒等综合考虑各种因素后得出设计压⼒，依据设计压⼒进⾏管道壁厚、阀门、法兰、试验压⼒等的确定。
设计压⼒低于公称压⼒，且在PID的管道编号、阀门等统计中均采⽤公称压⼒等级进⾏标识公称压⼒：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级:管道的压⼒等级包括两部分:以公称压⼒表⽰的标准管件的公称压⼒等级；以壁厚等级表⽰的的标准管件的壁厚等级。
管道的压⼒等级：通常把管道中由标准管件的公称压⼒等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压⼒等级。
⽽习惯上为简化描述，常把管道中管件的公称压⼒等级叫做管道的压⼒等级。
压⼒等级的确定是压⼒管道设计的基础，也是设计的核⼼。
它是压⼒管道布置、压⼒管道应⼒校核的设计前提条件，也是影响压⼒管道基建投资和管道可靠性的重要因素。
5.1 设计条件;⼯程上，⼯艺操作参数不宜直接作为压⼒管道的设计条件，要考虑⼯艺操作的波动、相连设备的影响、环境的影响等因素，⽽在⼯艺操作参数的基础上给出⼀定的安全裕量作为设计条件。
公称压力工作压力设计压力液压系统的公称压力：工作态下的稳定平均压力。
液压系统的压力并不是恒定的，即使不工作时压力也是脉动变化的。
所以提出一个公称压力来代表使用的压力。
管材的公称压力、工作压力、设计压力：公称压力是指管材20℃时输水的工作压力。
若水温在25℃-45℃之间应按不同的温度下降系数，修正工作压力。
工作压力是指给水管道正常工作状态下作用在管内壁的最大持续运行压力，不包括水的波动压力。
设计压力是指给水管道系统作用在管内壁上的最大瞬时压力。
一般采用工作压力及残余水锤压力之和。
三者的关系：公称压力≥工作压力设计压力=1.5×工作压力工作压力由管网水力计算而得出安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。
安全阀是按公称压力标准毓进行设计制造的。
开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。
排放压力：阀瓣达到规定开启高度时进口侧的压力。
回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。
回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。
启闭压差：开启压力和回座压力之差。
对锅炉锅筒和过热器的安全阀的开启压力规定如下：（1）额定蒸汽压力小于1．27MPa时，开启压力分别为工作压力+0.02MPa和工作压力+0.04MPa；（2）额定蒸汽压力大于 1.27MPa，但小于 3.82MPa时，开启压力分别为1.04倍的工作压力和1.06倍的工作压力；（3）额定蒸汽压力大于 3.82MPa时，开启压力分别为1.05借工作压力和1.08倍工作压力。
省煤器安全阀的开启压力为省煤器工作压力的1.5倍。
压力容器安全阀的开启压力不得超过压力容器的设计压力。
管道的公称压力、工作压力、设计压力、试验压力一、管道的公称压力、工作压力、设计压力、试验压力的区别（1）什么是公称压力PN（MPa）？制品在基准温度下的耐压强度称为公称压力，用符号PN表示，PN是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。
它由字母PN和后跟无因次的数字组成，如公称压力为1.0MPa，记为PN10。
由于制品的材料不同，其基准温度也不同，铸铁和铜的基准温度为120℃，钢的基准温度为200℃，合金钢的基准温度为250℃。
塑料制品的基准温度为20℃，制品在基准温度下的耐压强度接近常温时的耐压强度，故公称压力也接近常温下材料的耐压强度。
管道元件的公称压力见表1。
表1管道元件的PN（公称压力）（2）工作压力是指为了管道系统的运行安全，根据管道输送介质的各级最高工作温度所规定的最大压力。
工作压力一般用Pt表示。
管子和管路附件在正常运行条件下所承受的压力用符号p表示，这个运行条件必须是指某一操作温度，因而说明某制品的工作压力应注明其工作温度，通常是在p的下角附加数字，该数字是最高工作温度除10所得的整数值，如介质的最高工作温度为300℃，工作压力为10MPa，则记为p3010MPa。
（3）设计压力设计压力是指设定的压力容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不得低于工作压力。
一般情况下，设计计算时选定的系统承受的最高压力作为设计压力。
设计压力一般用Pe 表示。
（4）试验压力管道与管路附件在出厂前，必须进行压力试验，检查其强度和密封性，对制品进行强度试验的压力称为强度试验压力，用符号Ps表示，如试验压力为4MPa，记为Ps4MPa。
从安全角度考虑，试验压力必须大于公称压力。
制品的公称压力按照它的定义是指基准温度下的耐压强度，但在很多情况下，制品并非在基准温度下工作，随着温度的变化，制品的耐压强度也跟着发生变化，所以隶属于某一公称压力的制品，究竟能承受多大的工作压力，要由介质的工作温度决定，因此就需要知道制品在不同的工作温度下公称压力和工作压力的关系。
设计压力如何确定
设计压力通常是公称压力的1.15倍。
设计压力是工艺工程师根据工艺要求给出的，公称压力是管道/材料工程师根据工艺专业的条件选择的能满足设计压力要求的管道标准压力。
管道没有公称压力的说法，只有操作压力、设计压力及试验压力。
而法兰、垫片则采用公称压力，由管道等级表中确定。
管道的设计压力和公称压力没有联系，是两个不同的概念。
设计压力的值是管道内介质操作压力的1.1倍，而公称压力指的是输送这种介质所选用管道的压力等级。
一般来说设计压力是工作压力的1.5倍。
工作压力是正常情况下管内壁的最大持续压力,设计压力一般是工作压力的1.5倍。
GB50242上没有设计压力，只有试验压力一般为1.5倍工作压力，GB150上有没？
管道设计压力的选择与管道、管件（包括阀门等）的公称压力等级也有关系，如温度不高时1.6MPa的操作压力就应选2.5MPa的设计压力，2.5MPa的操作压力要选4.0MPa的设计压力。
最高工作压力要小于设计压力，但不能过分接近设计压力，应留有一定的裕度。
但是当温度较高时还要充分考虑温度的影响，如200攝氏度以上。
这时可以借肋一些工具书来确定管道的设计压力。
比如管道安装工程手册之类的。
摄氏度安全阀的整定压力是应该在系统工作压力的1.04-1.08倍，而设计压力的工作压力的1.2倍。
公称压力、工作压力、设计压力
一、什么叫公称压力PN (MPa)？
与管道系统部件耐压能力有关的参考数值，是指与管道元件的机械强度有关的设计给定压力。
公称压力一般用PN表示。
二、什么是工作压力？
是指为了管道系统的运行安全，根据管道输送介质的各级最高工作温度所规定的最大压力。
工作压力一般用Pt表示。
三、什么设计压力？
是指给水管道系统作用在管内壁上的最大瞬时压力。
一般采用工作压力及残余水锤压力之和。
设计压力一般用Pe表示。
四、试验压力
管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。
试验压力一般用Ps表示。
五、公称压力、工作压力、设计压力之间的关系
公称压力是为了设计、制造和使用方便,而人为地规定的一种名义压力。
这种名义上的压力的单位实际是压强，压力则是中文的俗称,单位是“Pa”而不是“N”。
公称压力英文是nominal pres-surenomina:l in name or form butnot in reality(名义上的,
有名无实的)。
压力容器的公称压力指的是压力容器法兰的公称压力。
压力容器法兰的公称压力一般分成7个等级,即0.25、0.60、1.00、1.60、2.50、4.00、6.40MPa。
设计压力=1.5×工作压力。
工作压力由管网水力计算而得出。
1MPa ＝10bar （巴）＝ 10.2kg/cm2 =100N/cm2
之间关系
试验压力＞公称压力＞设计压力＞工作压力
设计压力=1.5×工作压力（通常）。
