BAS系统介绍BAS（Building Automation System）是建筑自动化系统的简称，也被称为建筑管理系统（Building Management System，简称BMS），是一种集成了多种设备和功能的智能化控制系统。

BAS在建筑中广泛应用，包括商业建筑、办公楼、工厂、医院和学校等。

BAS系统通过使用传感器、控制器和通信设备，能够监控和控制建筑的各项设备和功能。

它可以自动化管理和操作建筑物内的照明、空调、供电、通风、供暖、安全系统和环境控制等。

同时，BAS系统还能提供实时的建筑性能数据，并通过数据分析来改进能源效率、提高运营效率和减少维护成本。

BAS系统的核心是其控制器，它是连接各种设备和传感器的主要设备。

控制器可以编程设置，并通过网络或本地通信与其他设备进行交互。

通过控制器，用户可以对建筑的各个设备进行监控和控制，从而实现建筑的自动化和集中管理。

1.监控和控制设备：BAS系统可以通过传感器监测建筑内各个设备的状态，并根据预设的规则和条件进行控制。

例如，当检测到房间内的光线不足时，系统可以自动调节照明。

当温度超过设定范围时，系统可以自动调节空调或供暖。

2.节能管理：BAS系统可以实时监测建筑的能源消耗情况，并通过智能控制来降低能源消耗。

例如，在建筑无人时，系统可以自动关闭不必要的设备和照明，以减少能源浪费。

3.安全管理：BAS系统可以集成安全设备，如监控摄像头、门禁系统和火警系统等，实现对建筑物的安全管理。

系统可以实时监测和报告异常情况，并采取相应的措施来保护建筑和人员的安全。

4.数据分析和报告：BAS系统可以收集、分析和报告建筑性能数据。

用户可以通过系统的数据报告来了解建筑的能源使用情况、设备运行状况和维护需求，并根据报告提出改进建议和优化方案。

BAS系统的优势在于提高建筑的能源效率、提高运营效率和降低维护成本。

通过自动化和集中管理，BAS系统可以实现对建筑内各个设备的综合控制和优化。

基于“一动力三循环”管理模式的“ 3T”方法在 BAS管理中的运用摘要：通过对某大型公共建筑的BA系统存在的问题及后续解决方案进行实际摸排，并基于“一动力三循环”管理模式，以内外部各相关部门为动力源，在决策环的引导下，融合创新环，提出“3T”方法，即提升意识、提升专业能力、提升规范标准3个解决方案，期望实现智能、舒适、高效的管理目标。

关键词：BA系统；一动力三循环；“3T”方法；0 引言BAS的定名为楼宇自控系统即BAS-Building Automation System，又称为建筑设备自动化系统，它是在综合运用自动控制、计算机、通信、传感器等技术的基础上实现建筑物设备的有效控制与管理，保证建筑设施的节能、高效、安全可靠的运行，满足用户的需求[1-2]。

楼宇自控系统经过这么多年的发展，可以说本身的技术也相当成熟，但是从目前的所谓高端智能化项目来看，却远远未达标，许多智能化设备并没有发挥出应有的效果或弃之不用，本文的项目案例就非常典型。

1 项目概况1.1系统监控原理以空调系统为例绘制了其监控原理图。

对空调机组从新风到送风以及回风可实施全过程的自动监控。

通过对风阀进行自动开关及调节，并对新风温湿度进行监测，以及根据回风CO2的浓度，按比例调节新风、回风、送风阀门的开度，保证室内空气品质，并设有过滤器的阻塞报警，并根据使用时段调节风机转速，从而达到节能的目的。

1.2系统规模以某公共建筑内的BA系统实例，通过现场摸排并结合竣工图纸，清点统计了整个BA系统监控的设备明细，所控系统有空调、送排风机、室内温湿度、集水坑等等，总计监控点位379个，所控设备控制箱数量145个。

2 存在的典型问题2.1 BA自身问题BA 本身排查出的问题有，点位数量偏差，DDC箱部分线路未接、走线混乱、箱体损坏等，部分无法远程控制、显示失误、监测数据失真等，软件人性化待完善等。

2.2前端所控设备问题（1）所控设备自身运行问题。

BA所控的设备，如空调、风机、水泵等，首先需要确保设备能够正常运行，且其管理模式要与BA远程监控模式相协调。

浅谈楼宇自控在医院智能化建设中的应用一、背景目前，我国共有各类医疗机构298000多家，县级及县级以上的各类医院为19000多所，其中中等高级医院（包括大市区）13000多所。

国内医院大多建于上世纪七、八十年代，目前大部分已经不能满足人民群众日益增长的就医诊疗和疾病控制、疫情防治的要求。

据卫生部信息中心统计，全国80%的医院需要改建或扩建，20%需要新建。

从2003年起，仅仅国务院每年直接划拨用于基础建设和技术装备方面资金已超过260亿元人民币，专家预计我国的医院建设项目总投资高达两千亿无人民币。

未来5—10年将是医院建设的高潮期，市场空间非常大。

二、我国医院智能化的发展及目标中国智能建筑建设始于1990年，随后便在全国各地飞速发展。

目前我国医院建设正蓬勃发展，新建的及改扩建的全国将有几百栋。

我国政府为了解决“看病难”、“看病贵”这一社会问题，采取了两大举措，其一是加强卫生信息化建设，其二是加强社区医院的建设。

2003年SARS流行之后，我国加强了公共卫生信息系统三个主要项目的建设：公共卫生事件监测系统、公共卫生事件决策系统、医院救治信息系统。

该三个项目的建设均取得重大进展，产生了良好的社会效益。

我国卫生信息化的年投入费用也将从2005年50亿元增加到2010年的100亿元。

卫生部提出：各单位应按总收入的1%--3%的比例投入病人家庭互联，医生与病人互联，医院与医保、银行互联。

医院智能化系统建设必将推动远程医疗、医院集团化、区域化，区域型影中心、检验中心、实验中心的建立。

采用医学图像网络传输，实现医学资源的社会化，还是解决“看病难”、“看病贵”这一社会性问题的根本措施。

医院智能化系统的建设是综合型的医用工程，它是建筑智能化系统的总集成，每一系统又包含丰富的子系统，相互融合，构成完整的医院智能化系统。

只有医院智能化建设才能实现医院数字化的最终目标。

三、数字化医院与医院智能化的关系数字化医院的建设是当前的热点，是现代医院发展的必然趋势，是医院信息化的深化。

BAS在医院建筑消防系统中的应用与探讨管德赛;郭诚刚;孙鹏;王宝姣【摘要】大型综合性医院普遍存在医院建筑高层化、医用设备大型化、场所人员密集化等特点,这些特点对医院建筑中复杂的消防系统提出了更高的要求,而楼宇自动化系统(Building Automation System,BAS)为医院建筑消防系统提供了很好的解决方案.该文主要介绍了楼宇自动化系统在医院建筑消防系统中的应用,并对应用中存在的问题提出了对策与建议.【期刊名称】《江苏卫生事业管理》【年(卷),期】2017(028)006【总页数】3页(P154-156)【关键词】BAS;医院建筑;消防系统【作者】管德赛;郭诚刚;孙鹏;王宝姣【作者单位】江苏省苏北人民医院后勤保障部,江苏扬州225001;江苏省苏北人民医院后勤保障部,江苏扬州225001;江苏省苏北人民医院后勤保障部,江苏扬州225001;江苏省苏北人民医院后勤保障部,江苏扬州225001【正文语种】中文智能建筑与传统建筑的重要区别之一，是包括自动报警与联动控制系统在内，各个子系统不只局限于分别独立工作，还具有系统集成功能［1］。

BAS是智能建筑的组成部分之一，楼宇自动化系统通过利用计算机技术、控制技术、通信技术对设备进行自动监控，对信息、能源进行优化管理，以获得安全、舒适、节能的建筑环境。

BAS是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的，能够完成多种控制及管理功能的网络系统，是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。

医院建筑是公共建筑的一种形式，而医院建筑又不同于一般商用、办公用建筑和住宅小区，其建筑本身有着严格而多样的空间秩序和功能要求，内部的机电及医疗设备众多，人流、物流、信息流复杂，卫生条件要求高，是一种十分强调理性思维的建筑类型［2］。

由于医院建筑的特殊性，其消防系统普遍具有以下特点：耐火等级与耐火极限高、防火分区的建筑面积被严格限制及系统稳定性与信号抗干扰性强等特点。

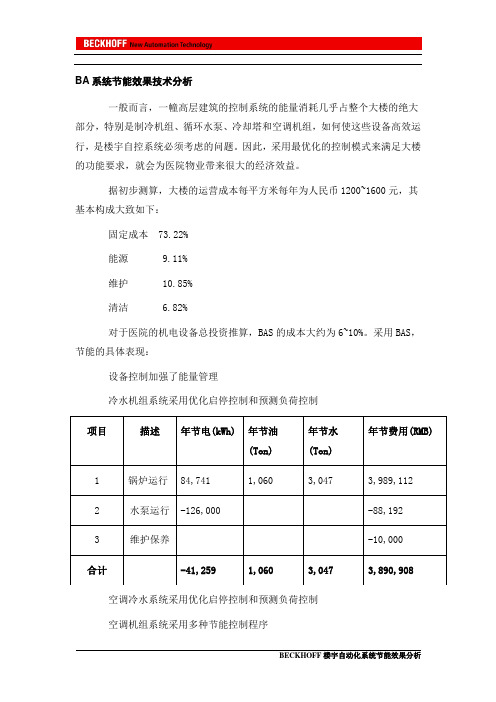

BA系统节能效果技术分析一般而言，一幢高层建筑的控制系统的能量消耗几乎占整个大楼的绝大部分，特别是制冷机组、循环水泵、冷却塔和空调机组，如何使这些设备高效运行，是楼宇自控系统必须考虑的问题。

因此，采用最优化的控制模式来满足大楼的功能要求，就会为医院物业带来很大的经济效益。

据初步测算，大楼的运营成本每平方米每年为人民币1200~1600元，其基本构成大致如下：固定成本 73.22%能源9.11%维护10.85%清洁 6.82%对于医院的机电设备总投资推算，BAS的成本大约为6~10%。

采用BAS，节能的具体表现：设备控制加强了能量管理冷水机组系统采用优化启停控制和预测负荷控制空调冷水系统采用优化启停控制和预测负荷控制空调机组系统采用多种节能控制程序设备的优化控制措施加入了室外气象边界条件可通过与变配电系统的集成实现负荷控制用上述方法，BAS可为新的大楼节能20%左右，随着时间的增加，设备费用也随之增加，40年楼龄医院的运营成本大约是初始投资的4倍。

BAS在旧医院中可以节能30%~35%。

节约人力，提高工作效率作为一幢高层建筑，大楼内机电设备数量和型号众多，并且分布于大楼的各个楼层，采用楼宇自控系统统一管理这些设备，只需在工作站上就可监控所有设备的运行情况，并且可以通过设定时间让BA系统自动对设备定时控制。

延长设备寿命利用BAS系统的软件功能，自动累计各种机电设备的运行时间，在可以利用备用设备的情况下，自动循环使用常用设备和备用设备。

如冷水机组、循环水泵等，这样可以延长它们的使用寿命。

另外BAS实现设备的统一管理，快速反映故障，使危险降至最小。

保证舒适的环境BAS的优点不仅在于对设备的监控，还可对特定的对象如环境温度进行精确的自动控制。

对空调系统就可通过回风温度与设定温度比较，采用PID方式调节水阀来保持回风温度的恒定，以创造一个舒适环境。

这方面靠人工控制很难实现。

鉴于上面分析，BAS可在5年左右收回投资。

医院弱电智能化系统简介目录概述近年来,全国医院等级划分评定的重心都从原来的"重视医疗设备、专家技术力量、床位等硬件设施"转移到了"重视医院医疗服务质量、医院管理水平等软件设施"上;因此通过相应的智能化系统的建设来提高医疗服务质量和管理水平就成为必然;医院智能化系统就是通过采用现代信息技术、网络技术和自动化控制技术,结合医疗管理手段来更高效、便捷、准确的提高医院管理水平、医疗服务质量及医生的工作效率;现阶段医院智能化系统建设的重点应该是为医院提供优质的医疗服务手段和智能化管理平台;医院作为一个专业性很强的行业具有以下三个非常显着的特点:1、医院内人员密集,身份复杂,流动性大;医院是公众场所,到医院的人包括前来就诊的各色病人、陪护人员、小商小贩、甚至一些社会闲散人员、打架斗殴受伤的人等等,人员身份的复杂程度仅次于车站码头;因此我们采用了安全技术防范、门禁控制、候诊排队、窗口对讲及显示、LED电子信息公告及引导、信息触摸查询等智能化技术手段对人员进行合理有效的管理、疏导、分流、保证医院安全有序高效的运行;2、医院内的设备密集,管理复杂,物流量大;门诊及住院大楼是一个以医疗服务为主,兼行政、科研、教学一体的大型建筑,设置有大量的空调、冷热源、通风、给排水、变配电、照明、电梯等建筑设备,这些设备分布广,需要实时监视与控制的参数也有成千上万个,这就造成了运行操作与管理的困难,医院对于环境的舒适性、安全性、设施服务的完善性等指标日益提高,这样更给这些设备的运行带来了更高的复杂性,使用人工对其设备进行操作和管理不仅需要大量的人力资源,而且对于工艺要求复杂的手术室、重症监护室等位置人工操作不能满足控制精度和稳定、安全的运行,因此我们采用了楼宇自动控制等智能化技术手段对大楼内的各种机电设备进行实时监视、自动控制、统一管理,从而保证大楼内各种机电设备的节能高效和优化运行;3、医院内信息密集,流通复杂,实时性高;医院内的信息包括医用管理信息、医学影像、检验放射数据、实验管理信息、临床信息、办公自动化信息、通讯信息等;根据医院信息系统的实际需求,应用模式上实现以医嘱信息为主线的医院管理信息系统,既符合操作人员的业务习惯,又能满足现代医院信息管理的要求;我们采用医用信息管理、综合布线、计算机网络、数字程控交换等智能化技术手段形成优化合理的信息传输通道和管理体系;针对医院的三个显着特点,医院智能化建设的目标就是要着重解决怎样通过智能化系统的建设来实现对医院的安全、设备、信息的合理有效管理,为医院业务管理、设备运行以及对外服务提供一种高科技高效率的管理和服务手段;建立一个安全、舒适、便捷的信息化、网络化、智能化的高水平医院;具体地说,医院智能化建设的目标就是以下几点：1.方便病人就医医院的智能化导诊、窗口显示等服务手段为就医者提供清晰准确的指导2.缩短病人候诊时间现在到医院看病,排队的时间大大高于就诊的时间,我们就是要通过采用诸如候诊排队等一站式服务手段来改变这种状况,缩短病人候诊时间,体现为病人负责,以病人为中心的思想3.提高医疗服务水平HIS、PACS等医用综合信息网络系统帮助医生更快速准确的诊断病情,为病人赢得与疾病抗争的宝贵时间4.提高医生的工作效率医嘱信息、医疗影像、医疗器械、药品的传输速度通过智能化技术手段大大提高了,医生的工作效率也就相应的提高,并且在一定程度上减轻了医生护士的劳动强度5.提供良好的医疗环境为医生和病人的工作生活环境、诊疗流程及信息传递提供良好服务;为医院提供各种娱乐、通讯、消费等智能化建筑具有的特性服务功能总体概括为以信息化基础设施建设为龙头,以信息资源建设为核心,以应用系统建设为重点,构建以医疗服务为核心的信息交换平台,以综合管理为核心信息服务平台,以医院智能化综合控制为核心的可视化管理平台,形成以医疗、科研、管理、教学为一体的信息网络;医院智能化系统的建设应保证信息管理、网络建设和各种专业应用软件和硬件设备为医院各个业务环节提供技术支撑和工作环境,实现医用综合信息集成平台HIAS、楼宇自动化管理集成平台BMS和通讯自动化系统CAS;各个智能化应用子系统如办公自动化系统、设施管理,综合安保及设备监控管理,门禁及一卡通等应用系统应实现统一的信息管理和数据完全的共享,三个集成平台之间实现信息共享、网络互通、功能协同一致;系统具有足够的先进性,在保证先进性的同时还要考虑到实用性,立足于用户对整个系统的具体需求,不盲目追求先进性,适当采用成熟的技术和手段来实现系统的先进功能;确保系统运行的稳定可靠、实用性强,安全性高,故障率低;保证系统具有良好的兼容性和可扩展性,为未来医院智能化系统的升级换代预留有足够的空间;随着科技发展进步,医院综合信息集成和设施管理智能化系统的规模和自动化的程度会不断扩大和提高,用户的需求也会不断变化;系统应能够提供标准和开放性的接口和通讯协议,用户可根据需求,对系统进行拓展或升级,实现设备资源和信息资源的共享,网络融合,功能协同;根据医院自身的使用对象、使用环境、服务质量、服务档次来确定智能化系统的定位;根据医院的使用对象、使用功能的要求,我们提出全面的医院智能化系统解决方案;主要包括4大功能平台及相应的智能化应用子系统：第一平台：医用综合信息集成系统HIAS医用综合信息集成系统HIAS功能包括以下系统的信息集成：1)医用信息管理系统HIS2)医学影像存储与传输管理系统PACS3)检验放射科管理系统RIS4)实验室管理系统LIS5)临床管理系统CIS6)办公自动化系统OAS医院管理人员在综合信息系统的授权下,可通过互联网和医院局域网浏览和查询上述信息;系统应具有前瞻性好、实用性强等特点,同时根据医院信息系统的实际需求,应用模式上实现以业务流为主线的医院管理信息系统,以医嘱和病人信息为主线展开,既符合操作人员的业务习惯,又满足现代医院信息管理的要求;医用综合信息集成系统以病人为中心,以医疗信息共享为宗旨;同时,医学影像及检验数据要入网;由于医院工作的特殊性,系统要保证数据处理过程的严格规范,要遵循数据的安全、保密、统一、可监测、可靠备份等基本原则;系统的最终目的应该是：方便群众就医,提高医疗服务水平；达到院内医疗质量控制、决策分析；提高医疗研究和学术水平；可进行人群、社区疾病统计、趋势分析等工作；降低医院运行成本;第二平台：智能建筑管理系统BMS医院智能建筑管理系统功能包括：网络化设备运行监控及管理平台、医院空调及冷热源系统设备监控、给排水设备监控、变配电设备监控、照明及灯光控制管理、电梯运行监控,以及医院设备节能管理,设备运行数据管理,设备故障管理等;1楼宇自动控制系统BAS建设楼宇自控系统是为满足对大楼内各类设备的监视、控制及测量的要求,以期达到运行安全、可靠、节省能源、节省人力和提高管理水平的目的;设备监控系统对设备运行的有关数据进行实时采集、记录,并进行分析处理;楼宇自控系统由以下几部分构成：空调冷源监控系统、热水交换监控系统、空调及洁净空调监控系统、新风监控系统、送排风监控系统、给、排水监控系统、电梯及扶梯监视系统、停车场照明监控系统;2安全防范自动化系统SAS安全防范自动化系统包括闭路电视监控、、巡更管理三个子系统;闭路电视监控系统对大楼内各重要进出口通道,人行楼梯,主要技术区域、重要非技术区域,电梯前厅、桥箱及医院周界进行电视图像监视,监视图像传送到大楼监控中心;24小时监控,全面设防,无盲区和死角；具有抗天气环境干扰和温度变化的能力；防区划分可确定的准确位置；采用离线式巡更系统,实现医院楼内巡更路线的设定和修改；实现巡更时间的设定和修改；在医院楼内重要安全防范地区设置巡更管理站；监控管理中心统计巡更人员的“巡更到位“时间,巡更不到位记录及提示,以及打印巡更资料,可通过远程方式查询巡更资料;巡更点主要设置在各层走廊端点及楼梯间;3一卡通管理系统“一卡通”管理系统可以实现“一卡通”系统内部各分系统之间的信息交换、共享和统一管理;门诊保健楼“一卡通”系统,应覆盖了整个大楼内用户职员的身份识别、门诊保健楼出入口控制与门禁管理、保安巡更、车辆进出管理等;门禁与视频监控联动;停车场管理系统与安全防范联动;通过一张感应卡实现一卡多用,通过正确无误地识别工作人员以及患者的身份,从而在门诊、住院、信息、病历、护理等方面实现准确有效地管理、引导等功能;医院一卡通包含两方面内容：1.医院工作人员一卡通工作人员每人使用一张卡,用于开门、考勤、身份识别、通道控制治疗室、器械室等、就餐、停车场停车、内部购物等商务活动；2.来院疗病患者一卡通患者每人使用一张卡,用于挂号、门诊收费、门诊取药、费用查询、住院登记、住院收费、住院结算、住院/出院患者信息查询、病案查询、护理管理、病员引导等;4背景音乐及紧急广播系统为了在医院内部营造一个安全、舒适的工作生活环境,背景音乐及紧急广播系统是必须的基础设施;其基本功能是对公共通道、手术室、候诊区、大厅、餐厅等场所提供背景音乐或一些必要广播信息,掩盖环境噪声,创造一种轻松、和谐的气氛;背景音乐广播在火灾及其它事故发生时还能通过强切至消防紧急广播;5手术示范多媒体教学系统医院手术示教系统主要的传输信息是手术视频信号和音频信息;通过集成技术,对信息进行控制和分流,通过视频和音频输入和输出设备进行信息互传,达到信息共享的目的;医院手术示教系统的主体应用是医院内部间的信息共享,同时,通过外部网络可完成医院之间的信息交流;6远程教学及会诊系统远程医疗会诊、教学是网络科技与医疗技术结合的产物,包括：远程诊断、专家会诊、信息服务、在线检查和远程交流等几个主要部分,它以计算机和网络通信为基础,实现对医学资料和远程视频、音频信息的传输、存储、查询、比较、显示及共享;一些疑难急症需要多地专家会诊；传染性疾病不易到公众医院就诊等传统的医疗经常会遇到这些问题;为了解决这些问题,利用网络技术和通讯技术,医生和病人可以通过视频进行安全、快速的交流,病人和医生在网上及时的交流能使得医生更好的了解病人的病情发展状况和发病时的表现；病历和X光片等资料通过双流技术实现会诊时的实时传输；多家医院的专家对一例病例进行远程会诊等;7候诊排队系统医院门诊是一个人流大,病患多,相对复杂混乱的地方,为了解决病人就诊时找不到位置、排队无序、医生工作量不平衡、环境嘈杂等问题,一般是医院派驻大量的工作人员对就诊者进行人工组织和维护秩序,这种方法一是浪费大量的人力资源,二是组织效果仍不理想,这是一个必须解决的问题;因此在门诊楼必须依靠先进的智能候诊排队管理系统,采用先进的智能管理手段,来很好地解决这一问题;医生只需简单按一下呼叫键就可按序呼叫病人前来就诊,避免人工排队叫号,提高工作效率,为医生和患者提供一个良好有序的工作和就诊环境;8电子对讲及呼叫系统病房呼叫对讲系统可根据本医院的规模、标准及医护水平要求,在医院内设护理呼叫信号系统;护理呼叫信号系统,应按护理区及医护责任体系,划分成若干个护理呼叫信号管理单元;各管理单元的信号主控装置应设在医护值班室;电子窗口对讲是一种适用于封闭、半封闭式营业窗口进行语音双向通信的免提对讲电子系统;方便病员与医院工作人员沟通对讲;实现在每个挂号、收款、药局等问讯窗口能与病员的双向对讲;每个窗口均独立对讲,不受周围及环境的影响;9电子公告及信息查询系统LED显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统,具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口;通过LED电子信息和计算机触摸屏显示终端,发布各种公共事务信息,展示医院的总体情况,介绍医院的公众信息、发布最新公告以及相关信息等；信息查询系统主要由计算机触摸屏及查询软件组成,是一种使用多媒体信息技术和相应控制系统的结合;采用高档流线型全钢制多媒体触摸一体机;10多功能电子会议系统会议室将建设成为集会议、培训、学术交流等为一体的多功能会议场所;为了能更充分发挥其功能,设备配备应采用先进的、现代化的电子会议设备;利用多种显示手段,展示各种多媒体资料、图文信息、进行国际、国内交流等活动;11灯光智能控制系统照明系统在电力消耗上具有举足轻重的作用,据统计商业建筑的照明电力消耗高达总量的15%;对于办公楼,虽然有一定程度的减少,但其消耗量仍是不可低估的因素;因此,采用有效的管理和控制是照明控制系统设计的关键;12诊疗仪器机房屏蔽系统随着移动通信的迅速发展,手机已经成为人们必不可少的通信工具,手机给人们带来方便、快捷的同时它有也着很高的变频和射频辐射;这种突变的辐射信号,干扰周围的精密仪器设备的正常工作,会影响到心脏起博器、心电图记录仪等一类精密的仪器,导致医生诊断失误;重者会产生静电火花,引爆可燃气体,对安全造成重大的威胁;因此必须对诊疗仪器机房进行屏蔽;13移动通讯信号增强系统医院大楼为钢筋混凝土结构,大楼内电磁波信号损失严重,在此大型建筑物的电梯内、地下停车场等区域,移动通信信号弱,手机无法正常使用,形成了移动通信的盲区和阴影区；在建筑物的高层,由于受基站天线的高度限制,无法正常覆盖,也是移动通信的盲区;因此,解决好室内信号覆盖,满足用户需求,提高网络覆盖质量,已变得越来越重要,直接影响着手机的正常使用;因此必须采用相关室内覆盖技术解决;第三平台：通讯自动化系统CAS1数字程控交换机系统本工程用户拟定500线,交换机可提供ISDN、PHI、V5等各种接口,具备完善的信令系统;配置相应的配线架、蓄电池等设备;2计算机网络系统为满足医院医疗服务和各种信息传输的需要,根据网络结构总体要求,将网络分为骨干网和接入网两部分;骨干网是整个网络的核心层,其作用是提供高速的数据传输骨干,并从网络规模和网络业务方面提供良好的扩展性以及较精确控制的IPQoS和CoS;而接入网为用户接入层,用户业务都是基于IP接入的,业务主要是数据以及将来的各种多媒体应用;网络的骨干交换技术采用支持第三层交换技术的千兆路由交换技术,它同时具有第三层的路由交换功能以及强大的第二层交换功能；主干传输介质采用多模光纤;主干千兆、百兆到桌面;3卫星及有线电视系统采用当地有线电视台的节目源及卫星接收节目,在大楼内的指定地点播出;设计范围包括有线电视网络系统、卫星电视接收系统;节目源来自当地有线电视台节目和卫星接收节目;第四平台：基础平台及保护系统1综合布线系统系统应当能满足计算机网络运行及扩展的需求；数据通信及专用通信网络运行的需求；语音电话网络及新业务的扩展需求;根据建筑物布置采用星型网络结构；数据机房设在四层计算机房,语音机房设在五层程控交换机房;数据系统光缆采用6芯室内光纤,语音系统光缆采用三类25对大对数电缆;计算机网络与电话网络均使用6类非屏蔽双绞线作为传输介质,而且接口设备都使用6类RJ45接口；整个布线系统要考虑防鼠设计；在考虑综合布线系统时,应同时关注相关系统的建设要求;2弱电接地系统医院智能化系统集成了安保系统、消防系统、计算机网络楼宇自动化管理等若干子系统,其内部集成了大量先进的微电子设备,由于微电子设备的抗击强度低、易遭雷电侵害、致使监测失灵、信号中断、设备损坏,造成不可估量的经济损失,为了尽可能避免上述情况的出现,在医院内部实现措施和接地以保护人员和设备的安全;医院及弱电接地系统功能包括：医院控制中心机房电气设备接地,以及医院弱电室、间、井、楼层弱电配线箱,以及相应电气设备的接地;医院弱电接地系统的设备接地和设备的抗干扰屏蔽接地分开进行接地连接;原则上接地可连接到建筑接地点上;弱电智能化系统设备的抗干扰屏蔽接地应连接到专业接地上;3机房建设及UPS供电系统计算机机房工程是一种涉及到空调技术、供配电技术、抗干扰技术、防过压技术、净化技术、消防技术、安防技术、建筑和装饰技术等多种专业的综合性的产业;电子计算机的可靠运行要依靠电子计算机机房的严格的技术条件来保证的;根据经上论述,机房是计算机及重要设备所需要的特殊环境,合理的规划设计可以使机房有更良好的环境,对设备故障,环境情况及安全性做出准确反映,通过对故障的分析,做到有目的的维护,提高网络系统、设备的管理质量,降低系统维护成本,同进保证系统运行处于良好状态;为今后的业务的进行和发展提供服务;数据中心机房项目建设要求提供可靠的高品质的机房环境;一方面机房建设要满足计算机系统网络设备,安全可靠,正常运行,延长设备的使用寿命;提供一个符合国家各项有关标准及规范的优秀的技术场地;另一方面,机房建设给机房工作人员网络客户提供了一个舒适典雅的工作环境;对环境的温度、湿度要求；对空气的洁净度、新鲜度和流动速度要求；对、电压、频率和稳定性、后备时间要求；对机房内各设备的接地要求；对机房内各设备的消防设施要求；对机房内各设备的实时监控系统;。
