使用3G USB Modem上网的配置

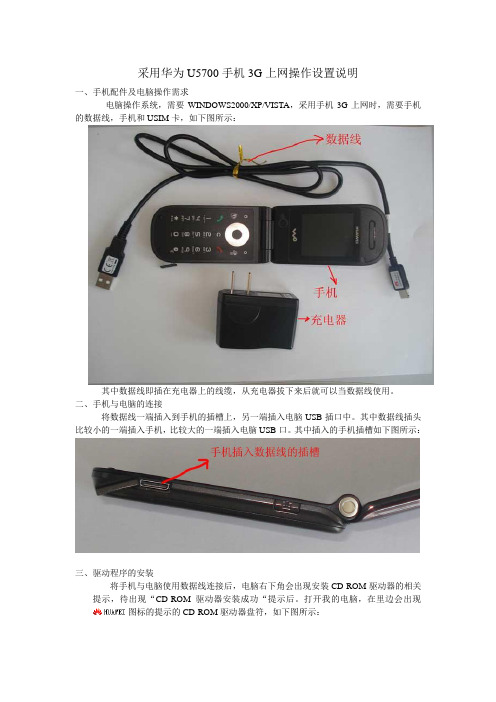

采用华为U5700手机3G上网操作设置说明一、手机配件及电脑操作需求电脑操作系统，需要WINDOWS2000/XP/VISTA，采用手机3G上网时，需要手机的数据线，手机和USIM卡，如下图所示：其中数据线即插在充电器上的线缆，从充电器拔下来后就可以当数据线使用。

二、手机与电脑的连接将数据线一端插入到手机的插槽上，另一端插入电脑USB插口中。

其中数据线插头比较小的一端插入手机，比较大的一端插入电脑USB口。

其中插入的手机插槽如下图所示：三、驱动程序的安装将手机与电脑使用数据线连接后，电脑右下角会出现安装CD-ROM驱动器的相关提示，待出现“CD-ROM驱动器安装成功“提示后。

打开我的电脑，在里边会出现图标的提示的CD-ROM驱动器盘符，如下图所示：如下图所示在图标的驱动器上点击右键，选择打开如下图打开后会出现此驱动器的内容。

双击usb_driver文件夹如下图所示打开后会出现usb_drvier文件夹中的内容，双击DriverSetup_exe,注意，如果你的计算机CPU是AMD64位，并且安装的操作系统也是64位的话请双击DrvierSetup_AMD64.exe,在双击此文件后，桌面上会出现一个安装驱动程序进度的提示框，此提示框不用注意，安装完成后会自动关闭。

在提示图口关闭后，在我的电脑上点击右键，选择属性，打开系统管理窗口如下图在随后打开的系统管理窗口中选择硬件标签栏，如下图所示选择硬件标签栏后，会出现下图界面，选择设备管理器点击设备管理器后会出现下图界面，点击通用串行总线控制器左边的＋号。

点击＋号后，会出现下图，请在红线标出的子项（一般是USB Mass Storage Device）上，点击右键选择卸载。

卸载完成后，请选择此窗口最上最左的要结点，点击右键选择扫描检测硬件改动项。

如下图接下来系统会自动扫描所有硬件改动，会重新驱动手机所有连接，在此时电脑右下角一般会现一系列安装硬件的提示，在提示硬件安装成功可以使用了的提示后，在此窗口上可以看到如下内容，代表安装成功。

原道数码专营店N10连接以太网以及3G的上网方法小贴士：连接网线上网有三个局限性的地方：首先对USB转以太网接口有一定的要求，所购买的USB转以太网接口需要符合以下三个以太网的芯片型号（M9620、AX8872B、SR9700），同时对OTG接口或者OTG线也有硬性的要求，最好是段而粗的OTG线。

最后对网络状况也有要求（一般来说不需要拨号的网络可以使用。

可以是自动获取IP的、或者是设置静态IP的）。

以太网的配置首先准备一个路由器，不论是普通有线路由器还是无线路由器都可，这里准备的是一台TP-LINK 的无线路由来做演示。

然后在准备一条网线，网线的长度根据自己上网的环境来决定。

这次有线上网的主角，USB转以太网接口把OTG数据接口接上USB转以太网接口上，接着再把网线接到以太网接口上，OTG数据接口的另一端连接到MID上。

这时候你的有线网络线路方面就算连接完成。

U9GT只要按上述方法连接上后，如果是动态地址就能自动连接上了，如果是静态地址则要按下述方法设置。

打开设置、选择无线和网络选择以太网设置勾选以太网（这里是自动打勾的）把以太网后面同样勾选为绿色，如果你家里或者办公的网络使用动态IP的话，就会自己连接上网络。

使用静态IP请继续往下看。

IP设置（使用静态IP的话，把使用静态IP勾选为绿色）如果设置了静态IP，你就需要自己手动输入IP地址、网关、子网掩码了、DNS。

这些配置都是根据你自己网络的配置而定的。

有线宽带连接上宽带后，机器屏幕的顶端同样会显现出一个图标，这个图标还不错，一个中括号里面有三个小点，表明这时候网络已连接。

附件：支持的USB转以太网接口列表。

目前只支持M9620、AX8872B、SR9700以太网的芯片型号。

3G上网配置你需要准备一个3G上网设备（包括3G网卡和3G数据卡）和一个OTG数据接口即可。

跟有线的连接一样，对OTG的接口或者OTG线也有要求，最好能跟其他的移动存储设备测试下，保证OTG接口或者线能正常使用。

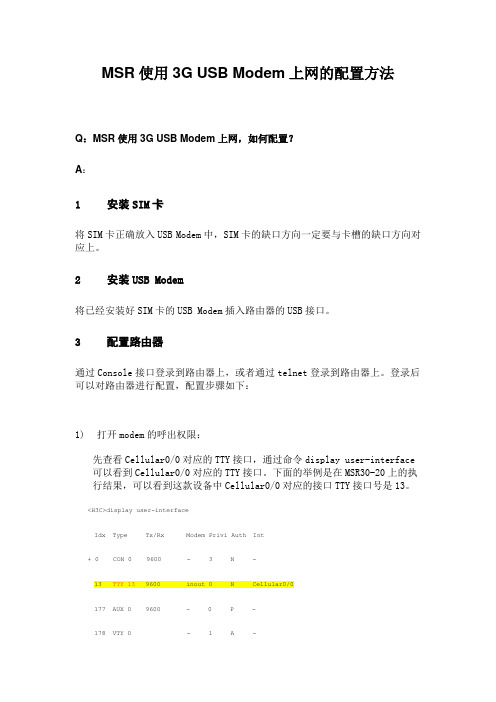

MSR使用3G USB Modem上网的配置方法Q：MSR使用3G USB Modem上网，如何配置？A：1安装SIM卡将SIM卡正确放入USB Modem中，SIM卡的缺口方向一定要与卡槽的缺口方向对应上。

2安装USB Modem将已经安装好SIM卡的USB Modem插入路由器的USB接口。

3配置路由器通过Console接口登录到路由器上，或者通过telnet登录到路由器上。

登录后可以对路由器进行配置，配置步骤如下：1)打开modem的呼出权限：先查看Cellular0/0对应的TTY接口，通过命令display user-interface 可以看到Cellular0/0对应的TTY接口。

下面的举例是在MSR30-20上的执行结果，可以看到这款设备中Cellular0/0对应的接口TTY接口号是13。

<H3C>display user-interfaceIdx Type Tx/Rx Modem Privi Auth Int+ 0 CON 0 9600 - 3 N -13 TTY 13 9600 inout 0 N Cellular0/0177 AUX 0 9600 - 0 P -178 VTY 0 - 1 A -179 VTY 1 - 1 A -180 VTY 2 - 1 A -181 VTY 3 - 1 A -182 VTY 4 - 1 A -UI(s) not in async mode -or- with no hardware support:1-12 14-176+ : Current UI is active.F : Current UI is active and work in async mode.Idx : Absolute index of UIs.Type : Type and relative index of UIs.Privi: The privilege of UIs.Auth : The authentication mode of UIs.Int : The physical location of UIs.A : Authentication use AAA.L : Authentication use local database.N : Current UI need not authentication.P : Authentication use current UI's password.在tty13接口下配置Modem呼出权限：user-interface tty 13modem call-out2)配置拨号参数，对于TD-SCDMA和WCDMA拨号串是“*99#”，对于CDMA2000拨号串是“#777”，下面的配置以TD-SCDMA为例；拨号对端需要进行chap 验证，用户名：admin，密码：admin。

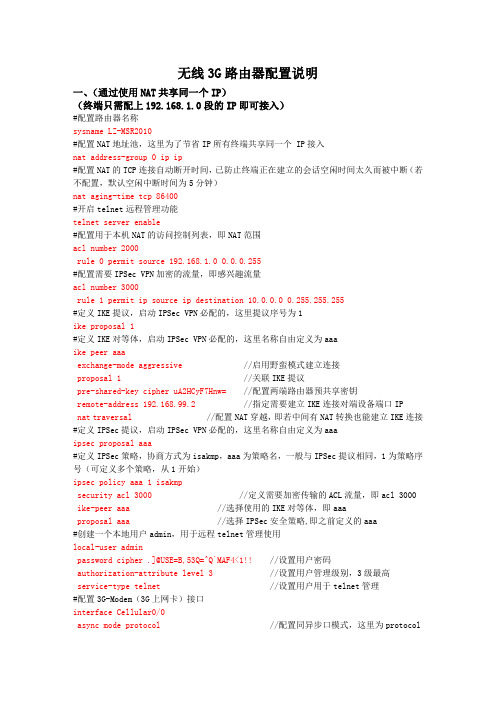

无线3G路由器配置说明一、（通过使用NAT共享同一个IP）（终端只需配上192.168.1.0段的IP即可接入）#配置路由器名称sysname LZ-MSR2010#配置NAT地址池，这里为了节省IP所有终端共享同一个 IP接入nat address-group 0 ip ip#配置NAT的TCP连接自动断开时间，已防止终端正在建立的会话空闲时间太久而被中断（若不配置，默认空闲中断时间为5分钟）nat aging-time tcp 86400#开启telnet远程管理功能telnet server enable#配置用于本机NAT的访问控制列表，即NAT范围acl number 2000rule 0 permit source 192.168.1.0 0.0.0.255#配置需要IPSec VPN加密的流量，即感兴趣流量acl number 3000rule 1 permit ip source ip destination 10.0.0.0 0.255.255.255#定义IKE提议，启动IPSec VPN必配的，这里提议序号为1ike proposal 1#定义IKE对等体，启动IPSec VPN必配的，这里名称自由定义为aaaike peer aaaexchange-mode aggressive //启用野蛮模式建立连接proposal 1 //关联IKE提议pre-shared-key cipher uA2HCyF7Hnw= //配置两端路由器预共享密钥remote-address 192.168.99.2 //指定需要建立IKE连接对端设备端口IPnat traversal //配置NAT穿越，即若中间有NAT转换也能建立IKE连接#定义IPSec提议，启动IPSec VPN必配的，这里名称自由定义为aaaipsec proposal aaa#定义IPSec策略，协商方式为isakmp，aaa为策略名，一般与IPSec提议相同，1为策略序号（可定义多个策略，从1开始）ipsec policy aaa 1 isakmpsecurity acl 3000 //定义需要加密传输的ACL流量，即acl 3000 ike-peer aaa //选择使用的IKE对等体，即aaaproposal aaa //选择IPSec安全策略,即之前定义的aaa#创建一个本地用户admin，用于远程telnet管理使用local-user adminpassword cipher .]@USE=B,53Q=^Q`MAF4<1!! //设置用户密码authorization-attribute level 3 //设置用户管理级别，3级最高service-type telnet //设置用户用于telnet管理#配置3G-Modem（3G上网卡）接口interface Cellular0/0async mode protocol //配置同异步口模式，这里为protocollink-protocol ppp //明确链路层使用的协议，这里为ppp ppp chap user 手机号@域名名称 //定义ppp chap协商的用户名ppp chap password simple ******** //定义ppp chap协商的密码ppp pap local-user 手机号@域名名称password simple ******** //定义ppp pap协商的用户名和密码ppp ipcp dns admit-anyppp ipcp dns request///以上两条命令用于配置设备可以被动地接收对端设备指定的DNS服务器的IP地址，即设备不发送DNS请求，也能接收对端设备分配的DNS服务器的IP地址ip address ppp-negotiate //配置IP地址可协商属性，即从电信端自动获取IP地址dialer enable-circular //开启拨号功能dialer-group 4 //引用控制DDR呼叫发生的数据报文的条件dialer timer idle 0 //设定连接成功后空闲多长时间会自动断线，0表示不断线dialer timer autodial 30 //自动重拨间隔，这里为30秒dialer number #777 autodial //配置拨号号码，电信CDMA统一为#777nat outbound 2000 address-group 0 //在拨号端口上启用NAT，即将192.168.1.0段地址转换成对应IPipsec no-nat-process enable //配置不对IPSec流量进行NATipsec policy aaa //在端口上启用IPSec策略#配置VLAN端口1interface Vlan-interface1ip address 192.168.1.1 255.255.255.0#配置默认路由，默认全部指向3G-Modem（Cellular0/0）口ip route-static 0.0.0.0 0.0.0.0 Cellular0/0#设定控制DDR呼叫发生的数据报文的条件dialer-rule 4 ip permit#开启Modem拨号功能，允许呼入呼出user-interface tty 12modem both#开启telnet连接user-interface vty 0 4authentication-mode scheme //配置telnet认证为本机AAA认证二、sysname LZ-MSR2010#开启telnet远程管理功能telnet server enableacl number 3000rule 1 permit ip source ip 0.0.0.7 destination 10.0.0.0 0.255.255.255#定义IKE提议，启动IPSec VPN必配的，这里提议序号为1ike proposal 1#定义IKE对等体，启动IPSec VPN必配的，这里名称自由定义为aaaike peer aaaexchange-mode aggressive //启用野蛮模式建立连接proposal 1 //关联IKE提议pre-shared-key cipher uA2HCyF7Hnw= //配置两端路由器预共享密钥remote-address 192.168.99.2 //指定需要建立IKE连接对端设备端口IPnat traversal //配置NAT穿越，即若中间有NAT转换也能建立IKE连接#定义IPSec提议，启动IPSec VPN必配的，这里名称自由定义为aaaipsec proposal aaa#定义IPSec策略，协商方式为isakmp，aaa为策略名，一般与IPSec提议相同，1为策略序号（可定义多个策略，从1开始）ipsec policy aaa 1 isakmpsecurity acl 3000 //定义需要加密传输的ACL流量，即acl 3000 ike-peer aaa //选择使用的IKE对等体，即aaaproposal aaa //选择IPSec安全策略,即之前定义的aaa#创建一个本地用户admin，用于远程telnet管理使用local-user adminpassword cipher .]@USE=B,53Q=^Q`MAF4<1!! //设置用户密码authorization-attribute level 3 //设置用户管理级别，3级最高service-type telnet //设置用户用于telnet管理#配置3G-Modem（3G上网卡）接口interface Cellular0/0async mode protocol //配置同异步口模式，这里为protocol link-protocol ppp //明确链路层使用的协议，这里为ppp ppp chap user 134881188773@aaa.vpdn.aa //定义ppp chap协商的用户名ppp chap password simple ******** //定义ppp chap协商的密码ppp pap local-user 134881188773@aaa.vpdn.aa password simple ******** //定义ppp pap协商的用户名和密码ppp ipcp dns admit-anyppp ipcp dns request///以上两条命令用于配置设备可以被动地接收对端设备指定的DNS服务器的IP地址，即设备不发送DNS请求，也能接收对端设备分配的DNS服务器的IP地址ip address ppp-negotiate //配置IP地址可协商属性，即从电信端自动获取IP地址dialer enable-circular //开启拨号功能dialer-group 4 //引用控制DDR呼叫发生的数据报文的条件dialer timer idle 0 //设定连接成功后空闲多长时间会自动断线，0表示不断线dialer timer autodial 30 //自动重拨间隔，这里为30秒dialer number #777 autodial //配置拨号号码，电信CDMA统一为#777ipsec no-nat-process enable //配置不对IPSec流量进行NATipsec policy aaa //在端口上启用IPSec策略#配置VLAN端口1interface Vlan-interface1ip address ip 255.255.255.248#配置默认路由，默认全部指向3G-Modem（Cellular0/0）口ip route-static 0.0.0.0 0.0.0.0 Cellular0/0#设定控制DDR呼叫发生的数据报文的条件dialer-rule 4 ip permit#开启Modem拨号功能，允许呼入呼出user-interface tty 12modem both#开启telnet连接user-interface vty 0 4authentication-mode scheme //配置telnet认证为本机AAA认证。

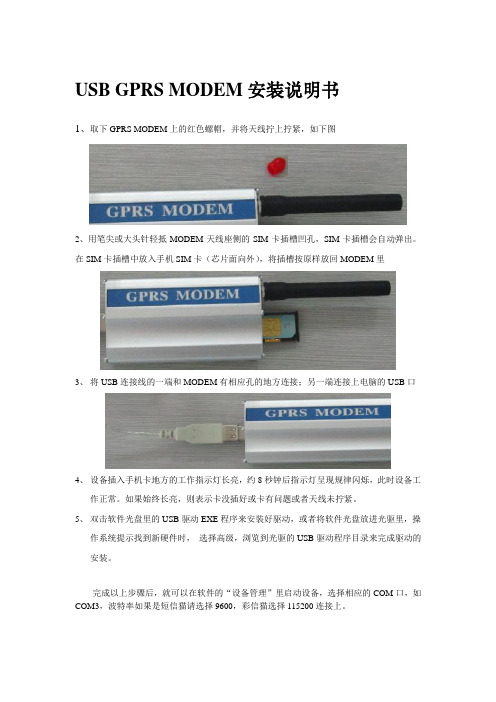

USB GPRS MODEM安装说明书
1、取下GPRS MODEM上的红色螺帽，并将天线拧上拧紧，如下图
2、用笔尖或大头针轻抵MODEM天线座侧的SIM卡插槽凹孔，SIM卡插槽会自动弹出。

在SIM卡插槽中放入手机SIM卡（芯片面向外），将插槽按原样放回MODEM里
3、将USB连接线的一端和MODEM有相应孔的地方连接；另一端连接上电脑的USB口
4、设备插入手机卡地方的工作指示灯长亮，约8秒钟后指示灯呈现规律闪烁，此时设备工
作正常。

如果始终长亮，则表示卡没插好或卡有问题或者天线未拧紧。

5、双击软件光盘里的USB驱动EXE程序来安装好驱动，或者将软件光盘放进光驱里，操
作系统提示找到新硬件时，选择高级，浏览到光驱的USB驱动程序目录来完成驱动的安装。

完成以上步骤后，就可以在软件的“设备管理”里启动设备，选择相应的COM口，如COM3，波特率如果是短信猫请选择9600，彩信猫选择115200连接上。

手机USB modem GPRS上网指南GPRS即General Packet Radio Service（通用无线分组服务），它是一种基于GSM系统的无线分组交换技术，具有实时在线、高速传输、切换方便等优点。

GPRS 理论上的最高传输速率为171.2Kbps，目前的实际传输速率一般为40Kbps左右，有的已经超过了115Kbps，达到了普通Modem传输速率的两倍。

这种高覆盖率、高速度的无线联网方式实现了我们随时、随地、高速度连入Internet的梦想。

要使用GPRS上网，需要拥有GPRS终端设备，主要是GPRS手机和专用的GPRS Modem。

GPRS Modem的功能单一，价格较贵，而GPRS手机功能多样，既可使用手机的语音功能，又可直接上网，还能作为无线Modem来用，性价比更高一些。

GPRS手机虽然能够直接使用手机上网，但其应用限制很大，小小的手机屏幕决定了它不能干太多的事。

但我们可以把GPRS手机当成无线Modem用，将GPRS手机与电脑连接，通过电脑来使用网络服务，这种上网方式可实现和普通上网方式完全一样的网络应用。

1．硬件要求PC：台式机或笔记本电脑都可以，配置不限。

手机：带modem功能的手机。

就是手机能当作modem使用，这样就可以在电脑上搜索到调制解调器，然后用这个调制解调器拨号上网。

手机卡：开通GPRS上网的卡（不开通怎么上网？）。

一般用动感地带卡，因为这种卡可以开通包月的GPRS功能，资费较便宜。

2．安装手机USB modem2.1 手机USB modem与PC的连接要实现“GPRS手机+电脑”上网，首先必须在手机和电脑之间建立连接，连接的方式主要有两种：数据线连接、蓝牙/红外连接。

这里用的是USB数据线来连接手机上网，用蓝牙来连接上网的话上网速度会被限制的，因为目前蓝牙的传送数据速度比不上USB数据线。

1．数据线连接不同的手机型号数据线是不一样的，一般在随机配件中附送有。

WiFly-City IDU-6800-8N 802.11b/g/n无线3G/ADSL路由器用户操作手册2010-4-15IDU-6800-8N Fly-3G 是一款符合IEEE 802.11b/g 和11n 标准的多功能3G/ADSL 无线路由器，它内置了1个WAN 口、4个10/100 Base-T LAN 口和1个USB 接口。

本手册将详细介绍如何对IDU-6800-8N 进行配置和管理。

1.1 包装清单请确认您的产品包装盒内含有以下配件● 802.11 b/g/n AP ×1 ● 电源适配器×1(12V 1A)● SMA 7db全向天线×2● 用户指南光盘×1 ● 快速安装手册×1注意:如果以上内容有缺失，请尽快联系厂商或当地经销商解决。

第一部分：简介1.2 产品特性Internet特性●Internet连接类型：有线及无线之宽带之接入可以静态IP，DHCP客户端，ADSL PPPOE，PPTP，LITP，3G拨号接入路由特性●支持DHCP服务器和客户端●支持NET(Network Address Translation)●支持ICMP(Internet Control Management Protocol)●支持IGMP(Internet Group Management Protocol)●支持DDNS(Dynamic Domain Name Service)无线特性●800mW 802.11n 双功放系统覆盖距离是一般11n路由器的三倍●支持标准802.11n 协议2T2R 二进二出智能双天线系统●配备具有高灵敏高增益之7dbi双天线, 有效提高接收与传输距离●支持无线的WDS、AP、客户端、中继、网桥●兼容IEEE 802.11g，802.11b(2.4GHz)和802.11n标准●高性能的无线覆盖能力，无线侧最大可达300Mbps带宽管理功能特性●通过HTTP方式对设备进行升级●W AN口和LAN口侧的连接统计●静态路由及路由表的配置●配置管理用户的用户名及密码●系统日志安全特性●接入密码保护配置●PPP协议用户认证●支持64/128-Bit WEP，WPA-PSK，WPA2-PSK，WPA-RADIUS，WPA2-RADIUS，WPS and 802.1x●MAC地址控制列表●支持IP列表防火墙，MAC/IP/端口过滤，DMZ虚拟服务器，SPI防火墙以太网口特性●IEEE 802.3和802.3u 10/100Mbps自适应●所有以太网口均支持自动线路转换(MDI/MDI-X)服务质量保证(QoS)特性●IEEE 802.11e QoS●支持WMM(Wi-Fi Multimedia Enhancement),QoS-WMM USB外部存储特性●1个USB端口●USB外部存储设备支持●3G modem 支持1.3规范书1.4设备规格面板指示灯背板本章将介绍ODU-6800-8N 的硬件安装 2.1 综述● 网络电缆。

联移短信网usb gprs modem 用户手册Linyi USB GPRS无线上网modem 用户使用指南产品名称：USB GPRS MODEM产品型号：Linyi-VI型©版权属于北京联移科技有限责任公司目录第一章功能简介 (2)1.1 LINYI USB GPRS 无线上网Modem功能 (2)1.2 关于GPRS无线网络 (3)第二章产品特点 (4)第三章安装手册 (5)3.1 产品驱动软件的安装 (6)3.2 卸载（反安装） (7)3.3 增加标准调制解调器 (8)3.4 增加网络连接 (10)3.5 LINYI USB GPRS MODEM上网快速安装说明 (14)第一章功能简介1.1 Linyi USB GPRS 无线上网Modem功能z功能强大Linyi USB GPRS 无线上网Modem专为广大自由职业人员提供高效、便捷的无线通信。

无论何时何地通过手提电脑都可自由移动上网。

就象有线上网功能一样，不受WAP限制。

适用于所有主要的操作系统，包括WINDOWS（XP ,2000 ,NT，98，ME）。

y无线上网y拨打电话y接收和发送短消息y查询短消息y保存历史记录y自动统计上网时间y通讯薄功能y导出SIM卡中的数据y查询信号、电量状态y浏览任意Internet网页；y收发E-mail;y电话语音功能;y捕获最新股票信息、体育新闻；y查询公司内部数据库等。

z容易使用Linyi USB GPRS 无线上网Modem向用户提供Internet/Intranet 服务，包括收发电子邮件及浏览网页；其通过无线方式，可24小时挂在网上,不占用任何资源。

z携带方便尺寸小，重量轻，你可以方便的放进公文包。

无论你是在机场，在火车上，或者在户外，都可以随时开展你的工作。

最新的股票证券动态，公司内部信息，至关重要的球赛战报，都随时随地与你相伴。

z经济实惠金笛短信网，Linyi USB GPRS 无线上网Modem是同类无线产品中最经济的。
