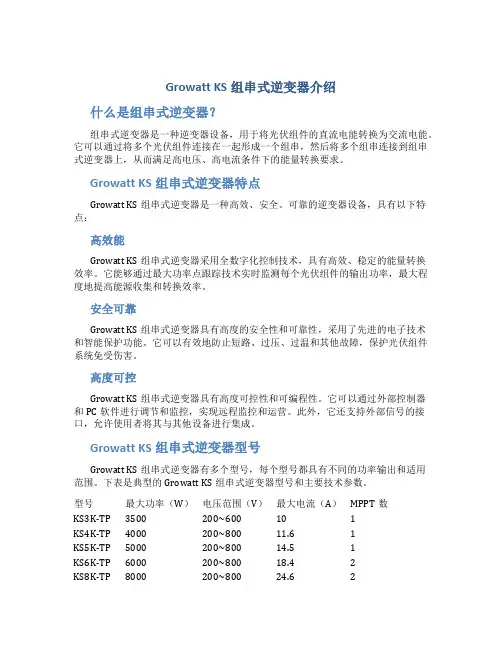

Growatt KS组串式逆变器介绍什么是组串式逆变器？组串式逆变器是一种逆变器设备，用于将光伏组件的直流电能转换为交流电能。
它可以通过将多个光伏组件连接在一起形成一个组串，然后将多个组串连接到组串式逆变器上，从而满足高电压、高电流条件下的能量转换要求。
Growatt KS组串式逆变器特点Growatt KS组串式逆变器是一种高效、安全、可靠的逆变器设备，具有以下特点：高效能Growatt KS组串式逆变器采用全数字化控制技术，具有高效、稳定的能量转换效率。
它能够通过最大功率点跟踪技术实时监测每个光伏组件的输出功率，最大程度地提高能源收集和转换效率。
安全可靠Growatt KS组串式逆变器具有高度的安全性和可靠性，采用了先进的电子技术和智能保护功能。
它可以有效地防止短路、过压、过温和其他故障，保护光伏组件系统免受伤害。
高度可控Growatt KS组串式逆变器具有高度可控性和可编程性。
它可以通过外部控制器和PC软件进行调节和监控，实现远程监控和运营。
此外，它还支持外部信号的接口，允许使用者将其与其他设备进行集成。
Growatt KS组串式逆变器型号Growatt KS组串式逆变器有多个型号，每个型号都具有不同的功率输出和适用范围。
下表是典型的Growatt KS组串式逆变器型号和主要技术参数。
型号最大功率（W）电压范围（V）最大电流（A）MPPT数KS3K-TP 3500 200~600 10 1KS4K-TP 4000 200~800 11.6 1KS5K-TP 5000 200~800 14.5 1KS6K-TP 6000 200~800 18.4 2KS8K-TP 8000 200~800 24.6 2KS10K-TP 10000 200~800 30.8 2KS20K-TP 20000 350~1000 29.6 4KS30K-TP 30000 350~1000 44.5 4 Growatt KS组串式逆变器应用Growatt KS组串式逆变器广泛应用于工业、商业和家庭的光伏发电系统。
古瑞瓦特组串式逆变器
古瑞瓦特组串式逆变器，是一种高效率的太阳能组串式逆变器。
下面将分步骤介绍这种逆变器的工作原理及其优点。
第一步，组串
首先，太阳能电池板将太阳能转换为直流电流。
这些电池板通常以串联的方式连接在一起，形成一个太阳能电池板数组。
这个电池组串的过程会在电池板的输出引脚上产生一个总的直流电压。
第二步，逆变
逆变器的任务是将直流电转换为交流电。
在组串过程中，电池板产生的直流电需要被逆变器转换为交流电，以便可以在家庭用电中使用。
为了完成这个任务，逆变器需要在其输出上产生一段与电网电压相同的交流电信号。
这可以通过逆变器中的电路来完成。
第三步，输出
最后，逆变器将交流电传输到家庭用电中，用于供电。
这些电器在家庭电气系统内的使用，就能够直接利用太阳能系统提供的电路供电。
优点
这种逆变器使用具有很多优点：
1.效率高
由于这种逆变器能够以高效的方式将太阳能电池板的输出电流传送到家庭用电中，能够大幅提高太阳能系统的效率。
2.高轻负载
这种逆变器通常与太阳能电池板连接在一起，可以在低轻负载的情况下正常工作。
这意味着即使在天气不好时仍可以继续向家庭用电供电。
3.长期的寿命
古瑞瓦特组串式逆变器使用更高级的电子元件，这些元件很少出现故障，使得逆变器能够长期稳定地工作。
此外，这种逆变器又是非
常紧凑，占据的空间很小，不需要占用太多的空间。
总之，古瑞瓦特组串式逆变器是一种高效率，便捷和长寿命的逆变器。
在太阳能系统中，它的高性能让它成为一种理想的解决方案。

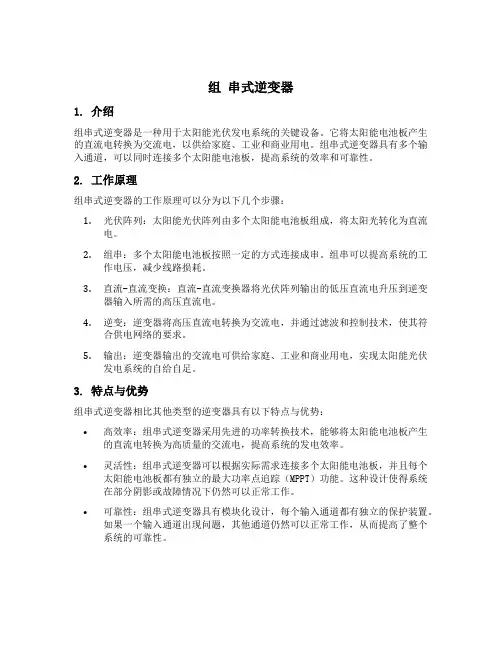

组串式逆变器1. 介绍组串式逆变器是一种用于太阳能光伏发电系统的关键设备。
它将太阳能电池板产生的直流电转换为交流电，以供给家庭、工业和商业用电。
组串式逆变器具有多个输入通道，可以同时连接多个太阳能电池板，提高系统的效率和可靠性。
2. 工作原理组串式逆变器的工作原理可以分为以下几个步骤：1.光伏阵列：太阳能光伏阵列由多个太阳能电池板组成，将太阳光转化为直流电。
2.组串：多个太阳能电池板按照一定的方式连接成串。
组串可以提高系统的工作电压，减少线路损耗。
3.直流-直流变换：直流-直流变换器将光伏阵列输出的低压直流电升压到逆变器输入所需的高压直流电。
4.逆变：逆变器将高压直流电转换为交流电，并通过滤波和控制技术，使其符合供电网络的要求。
5.输出：逆变器输出的交流电可供给家庭、工业和商业用电，实现太阳能光伏发电系统的自给自足。
3. 特点与优势组串式逆变器相比其他类型的逆变器具有以下特点与优势：•高效率：组串式逆变器采用先进的功率转换技术，能够将太阳能电池板产生的直流电转换为高质量的交流电，提高系统的发电效率。
•灵活性：组串式逆变器可以根据实际需求连接多个太阳能电池板，并且每个太阳能电池板都有独立的最大功率点追踪（MPPT）功能。
这种设计使得系统在部分阴影或故障情况下仍然可以正常工作。
•可靠性：组串式逆变器具有模块化设计，每个输入通道都有独立的保护装置。
如果一个输入通道出现问题，其他通道仍然可以正常工作，从而提高了整个系统的可靠性。
•监控与管理：组串式逆变器通常配备了监控和管理系统，可以实时监测系统的运行状态、发电量和故障信息。
用户可以通过手机应用或云平台查看和管理系统，提高了对太阳能光伏发电系统的控制能力。
4. 应用领域组串式逆变器广泛应用于家庭、工业和商业领域的太阳能光伏发电系统。
具体应用领域包括但不限于：•家庭光伏发电系统：组串式逆变器可以将太阳能电池板产生的电能转换为家庭用电所需的交流电。
这种系统可以减少对公共电网的依赖，降低家庭的能源成本。
逆变器培训课件2023-11-12contents •逆变器基础概念•逆变器技术要点•逆变器应用案例•逆变器维护与故障排除•逆变器市场与发展趋势•总结与展望目录01逆变器基础概念定义逆变器是一种电力电子装置，它能够将直流电源转换为交流电源，以满足各种交流负载的需求。
工作原理逆变器通过控制开关管的导通和关断，使得直流电源在逆变器内部形成交流电势，并通过滤波电路输出正弦波或方波交流电。
逆变器的定义与工作原理电力调节与控制逆变器可用于电力系统的电压调节、频率控制以及功率因数校正等方面，提高电力系统的稳定性和效率。
再生能源并网逆变器在太阳能和风能发电系统中扮演着重要角色，将发电系统产生的直流电转换为与电网同步的交流电，并实现并网功能。
工业驱动与电源逆变器可作为电动机驱动系统的核心部件，实现交流电动机的变速和矢量控制；同时，也可为电子设备提供稳定可靠的交流电源。
逆变器在电力系统中的应用逆变器的分类与特点分类根据输出波形的不同，逆变器可分为正弦波逆变器和方波逆变器；根据控制方式的不同，可分为PWM控制逆变器和MPPT控制逆变器等。
特点正弦波逆变器输出波形纯净，谐波含量低，适用于对电能质量要求较高的场合；方波逆变器结构简单，成本低，但输出波形较差，适用于一些对电能质量要求不高的场合。
PWM控制逆变器具有动态响应快、控制精度高等优点；MPPT控制逆变器则能够实现最大功率点跟踪，提高太阳能和风能发电系统的发电效率。
02逆变器技术要点半桥式逆变器采用两个开关管，通过控制开关管的通断来实现输出电压的调节。
具有结构简单、成本低廉等优点，但输出电压波形不够平滑。
半桥式逆变器全桥式逆变器采用四个开关管，通过控制开关管的组合来实现输出电压的调节。
相比半桥式逆变器，输出电压波形更平滑，但成本较高。
全桥式逆变器逆变器电路拓扑结构PWM调制技术PWM（脉宽调制）是逆变器中常用的调制技术，通过调节开关管的通断时间，控制输出电压的占空比，从而实现对输出电压的精确控制。
