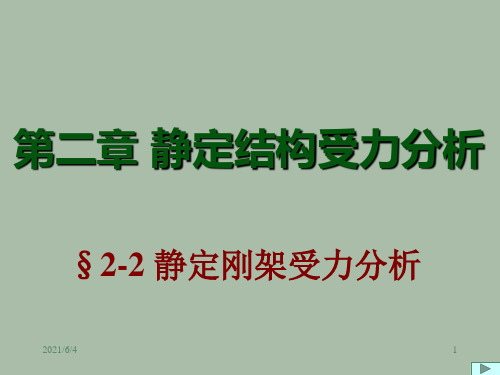

1 结构力学多媒体课件1、刚架由梁和柱组成的结构，其结点全部或部分是刚结点。
2、刚架的形式2）简支刚架1）悬臂刚架2、刚架的形式3)三铰刚架4)主从刚架3、刚架的特点1）杆数少，净空大，便于使用3、刚架的特点2）刚结点的特点①变形：刚结点处的各杆端不能发生相对移动和相对转动，因而受力变形后，各杆杆端转动了同一角度，即各杆之间的夹角保持不变。
②受力：刚结点可承受和传递弯矩保持角度不变3、刚架的特点3）横梁和竖柱连成整体，使整体刚度增大，弯矩的峰值减少二、刚架中各杆的杆端内力1、支座反力的计算⑴求反力时要先根据支座的性质正确定出反力未知量个数，不能多、不能少。
⑵假定反力方向，由平衡方程确定其数值。
⑶应尽量利用一个平衡方程求一个未知力。
⑷求出反力后要有没有用过的平衡方程校核。
l /2l /2l /2l /2CBAPF AY =0.5PF BY =0.5PF AX=0.75P F BX =0.25P2m 2m 4mCBA4m2kN/mGFEDF AX =1KNF CX =1KNF CY =3KNF BY =7KN2、杆端内力的计算⑴方法：截面法⑵内力符号结点处有不同的杆端截面。
各截面上的内力用该杆两端字母作为下标来表示，并把该端字母列在前面。
——AB杆A端的轴力。
FN AB——AB杆A端的剪力。
FQ AB——AB杆A端的弯矩。
MAB2、杆端内力的计算⑶内力的正负规定轴力FN：以拉力为正，压力为负。
剪力FQ：以绕隔离体顺时针转为正,反之为负。
弯矩M：不规定正负，但弯矩图画在受拉侧。
F N FNF Q F QM AB M BAF NF NF QF Q MBAM AB 竖杆剪力图和轴力图可画在任一侧，但必须标出正负；弯矩图画在受拉一侧，可不标正负。
2、杆端内力的计算 ⑷正确选取脱离体⑸注意结点平衡∑F X =0 ∑F Y =0 ∑M D ＝0一般先求出支座反力及铰结点处的内约束力，然后将刚架拆成杆件，逐杆绘制其内力图，将各杆的内力图合在一起就是刚架的内力图。
