斜板管沉淀池的设计计算在设计斜板管沉淀池时，需要考虑到污水流量、污水水质、沉淀效果等因素。
下面将详细介绍斜板管沉淀池的设计计算。
一、斜板管沉淀池的原理和构造斜板管沉淀池是一种常见的沉淀设备，其主要原理是利用重力沉淀和斜板管的作用来实现固液分离。
污水经过斜板管沉淀池后，固体颗粒会沉淀到底部，而清水则从上部倾流出去。
斜板管沉淀池通常由一个沉淀池和内部设置的一系列斜板管组成。
二、斜板管沉淀池的设计参数1.污水流量：污水流量是设计斜板管沉淀池的重要参数之一、通常使用的单位是立方米/小时(m³/h)，可以通过测量或计算得到。
2.污水水质：污水中的悬浮物含量和颗粒大小对沉淀效果有着重要影响。
一般通过测量悬浮物含量来确定污水的水质。
3.沉淀效果：沉淀池的设计应该达到一定的沉淀效果，常用参数是沉淀效率。
通常情况下，沉淀效率要求为90%以上。
4.斜板管参数：斜板管的长度、斜度和数量都是影响沉淀效果的重要因素。
斜板管的长度和斜度需要根据污水的水质、流量等参数来确定。
三、斜板管沉淀池的设计计算方法1.计算沉淀池的尺寸：首先要根据污水流量和停留时间来确定沉淀池的尺寸。
停留时间是指污水在沉淀池中停留的时间，一般根据水质和沉淀效果来确定，通常取值在1-3小时之间。
2.计算斜板管长度和斜度：斜板管的长度和斜度要根据沉淀池的尺寸和设计要求来确定。
一般情况下，斜板管的长度为沉淀池的总长度的3-6倍，斜度为沉淀池的总高度的1-4倍。
根据具体污水水质和要求可以进行微调。
3.计算斜板管数量：斜板管沉淀池中斜板管的数量一般取决于污水的流量和沉淀效果要求。
通常情况下，斜板管的数量应该能够保证污水在斜板管沉淀池中停留的时间达到设计要求。
四、斜板管沉淀池的设计注意事项1.对于不同水质和要求的污水，斜板管沉淀池的设计参数可能会有所差异。
因此，在设计斜板管沉淀池时应注意根据实际情况进行调整。
2.在斜板管沉淀池的设计过程中，应考虑沉淀池的排放口设置，以确保清水排放的质量。

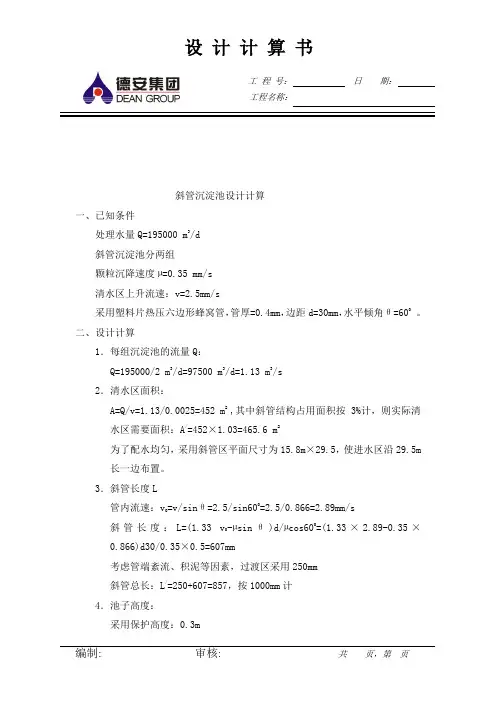

工程名称：斜管沉淀池设计计算一、已知条件处理水量Q=195000 m3/d斜管沉淀池分两组颗粒沉降速度µ=0.35 mm/s清水区上升流速：v=2.5mm/s采用塑料片热压六边形蜂窝管，管厚=0.4mm，边距d=30mm，水平倾角θ=600。
二、设计计算1．每组沉淀池的流量Q：Q=195000/2 m3/d=97500 m3/d=1.13 m3/s2．清水区面积：A=Q/v=1.13/0.0025=452 m2 ,其中斜管结构占用面积按3%计，则实际清水区需要面积：A/=452×1.03=465.6 m2为了配水均匀，采用斜管区平面尺寸为15.8m×29.5，使进水区沿29.5m长一边布置。
3．斜管长度L管内流速：v=v/sinθ=2.5/sin600=2.5/0.866=2.89mm/s-µsinθ)d/µcos600=(1.33×2.89-0.35×斜管长度：L=(1.33 v0.866)d30/0.35×0.5=607mm考虑管端紊流、积泥等因素，过渡区采用250mm斜管总长：L/=250+607=857，按1000mm计4．池子高度：采用保护高度：0.3m工程名称：清水区：1.2m布水区：1.2m穿孔排泥斗槽高：0.8m斜管高度：h=L/sinθ=1×sin600=0.87m池子总高：H=0.3+1.2+1.2+0.8+0.87=4.37m5.沉淀池进口采用穿孔墙，排泥采用穿孔管，集水系统采用穿孔管，以上各项计算均同一般沉淀池或澄清池设计。
6．复算管内雷诺数及沉淀时间：/ξRe=Rv式中水力半径：R=d/4=30/4=7.5mm=0.75cm=0.289cm/s管内流速：v运动黏度：ξ=0.01cm2/s(当t=200C时)Re= 0.75×0.289/0.01=21.68沉淀时间：T= L// v=1000/2.89=346s=5.77min(沉淀时间T一般在4～8min之间)。
