QTZ100（TC6013）塔式起重机使用说明书第一章概述 QTZ100 （ TC6013 ）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。

该机为水平臂架，小车变幅，上回转自升式多用途第一章概述QTZ100（TC6013）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。

该机为水平臂架，小车变幅，上回转自升式多用途起重机。

其标准臂长为50米，加长臂长可达55米、60米，最大起重量为8吨，额定起重力矩为960千牛.米，最大起重力矩为1000千牛.米。

该机主要特点如下：1.1 上部采用液压顶升来实现增加或减少塔身标准节，使起重机能随着建筑物高度变化而升高或降低，同时起重机的起重能力不因起重机的升高而降低。

1.2 工作速度高，调速性能好，工作平稳，效率高。

起升机构采用带涡流制动器的电机，电磁离合器换档的三速变速箱，能实现重载低速，轻载高速，最高速度可达106.5m/min。

小车牵引机构的电机具有三种速度，通过高效率，体积小的行星减速机，使载重小车可分别以每分钟9米、30米、60米的三种速度工作。

回转机构设有液力偶合器，承载能力高，起制动平稳。

1.3 工作范围大，工作方式多，适用对象广。

通过更换和增减一些部件及辅助装置，起重机可获得独立固定、附着于建筑物爬升等两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达160米，附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。

独立固定式的最大起升高度为46.3米。

该起重机具有50米、55米、60米三种臂长组合，可满足不同工地的需要。

1.4 各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该起重机设有起升高度限位器，小车变幅限位器，力矩限制器，起重量限制器，回转限位器，小车断绳保护装置等安全装置。

1.5 司机室独立侧置，视野好，可带空调设备，给操作者创造了较好的工作环境（需要空调，请用户另订或自备）。

目录一：编制依据 (1)二：工程概况 (1)三：组织机构（人员及职责）： (2)四：塔机基础的验收 (3)五：相关参数 (4)六：安装计划 (4)七：塔吊安装前准备工作 (5)八：塔吊安装步骤 (7)九：投入使用前的工作 (13)十：塔吊顶升附墙 (13)十一：塔吊安装技术要求 (22)十二：安装塔机安全注意事项 (21)十三：质量、环保、安全管理措施 (23)附图1：QY25K5徐工汽车吊起重性能表附图2：项目部塔吊分布平面图一：编制依据QTZ80（TC6013A-6）塔吊使用说明书（中联重科股份有限公司）《塔式起重机安全规程》GB5144 -2006）《建筑机械使用安全技术规程》（JGJ33-2012）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工安全检查标准》（JGJ59-2011）《建筑施工高处作业安全技术规范》（JGJ80-91）《塔式起重机安装、使用、拆卸安全技术规范》（JGJ196-2010）二：工程概况1、工程名称：龙门富力南昆山温泉养生谷M2-2;L-2区项目本工程位于龙门县永汉镇南昆山之中，沿永汉镇曲塘路进入南昆山约6km。

总的建筑面积为149571㎡，层高99m。

其中：地下部分建筑面积约6万㎡，地上部分总建筑面积约9万㎡。

±00以下部分2~3层。

±00以上部分为29层，框架剪力墙结构。

考虑到整个工程在施工中垂直运输工作量很大，材料的运输周转也很大，结合建筑物高度，结构特点，施工现场环境，综合考虑工期、吊运能力、机械类型等因素，合理安排机械数量和布置位置，现计划安装塔机壹台，主要负责附近地下及主体结构的垂直运输、材料堆场，从塔吊安装施工总平面图可以看出，该台塔机周围基本上没有高度比较高的高压电线和建筑物以及其他空间物，因此该塔吊的布置完全可以满主实际施工需要，且不会影响其他空间建筑物和高压线。

在编制本塔吊的安装方案的时候，我们也充分考虑了塔吊能否安全拆卸下来的问题，经过认真选址，本塔吊安装起重臂安装及拆卸的方向，可以确保塔吊安全拆卸。

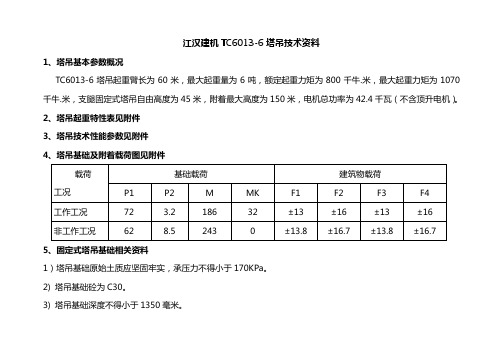

江汉建机TC6013-6塔吊技术资料1、塔吊基本参数概况TC6013-6塔吊起重臂长为60米，最大起重量为6吨，额定起重力矩为800千牛.米，最大起重力矩为1070千牛.米，支腿固定式塔吊自由高度为45米，附着最大高度为150米，电机总功率为42.4千瓦（不含顶升电机）。

2、塔吊起重特性表见附件3、塔吊技术性能参数见附件4、塔吊基础及附着载荷图见附件5、固定式塔吊基础相关资料1）塔吊基础原始土质应坚固牢实，承压力不得小于170KPa。

2) 塔吊基础砼为C30。

3) 塔吊基础深度不得小于1350毫米。

4）塔吊基础表面平面度允差小于2/1000。

5）塔吊接地电阻不得大于4欧姆。

6）塔吊基础尺寸为5.5*5.5米。

7）塔吊基础钢筋配筋图见附件。

6、塔吊附墙加节相关资料1）塔吊顶升至150米处，应有六道附着分别附着在35米、55米、75米、95米、110米和125米处。

2）塔吊高度超过45米时必须进行第一次附着加固，第一个附着以上塔身最大悬高为32.5米；在第二个附着以上塔身最大悬高为32.5米；在第三个附着以上塔身最大悬高为32.5米；在第四个附着以上塔身最大悬高为27米；在第五个附着以上塔身最大悬高为27米；在第六个附着以上塔身最大悬高为25米。

3）塔身中心距附着墙为4米。

7、塔吊部分构件尺寸及重量1）塔吊起重臂总长为60.61米，共有分十节，从回转中心只起重臂肩长度依次为6.5米、6.5米、6.5米、6.5米、5米、5米、6.5米、5米和5.75米，重量为5.975吨。

2）塔吊平衡臂总长为12.4米，重量为18.3吨（含配重）。

3）塔吊塔顶高度为6.36米，重量为1.5吨。

4）塔吊标准节分为普通标准节及加强标准节，尺寸为1.8*1.8*2.8米，普通标准节重量为0.95吨，加强标准节重量为0.92吨。

5）塔吊顶升套架尺寸为2.3*2.3*6.92米，重量约为4.1吨。

6）塔吊回转总成重量为4.15吨。

第一章概述QTZ100（TC6013）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。

该机为水平臂架，小车变幅，上回转自升式多用途起重机。

其标准臂长为50米，加长臂长可达55米、60米，最大起重量为8吨，额定起重力矩为960千牛.米，最大起重力矩为1000千牛.米。

该机主要特点如下：1.1 上部采用液压顶升来实现增加或减少塔身标准节，使起重机能随着建筑物高度变化而升高或降低，同时起重机的起重能力不因起重机的升高而降低。

1.2 工作速度高，调速性能好，工作平稳，效率高。

起升机构采用带涡流制动器的电机，电磁离合器换档的三速变速箱，能实现重载低速，轻载高速，最高速度可达106.5m/min。

小车牵引机构的电机具有三种速度，通过高效率，体积小的行星减速机，使载重小车可分别以每分钟9米、30米、60米的三种速度工作。

回转机构设有液力偶合器，承载能力高，起制动平稳。

1.3 工作范围大，工作方式多，适用对象广。

通过更换和增减一些部件及辅助装置，起重机可获得独立固定、附着于建筑物爬升等两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达160米，附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。

独立固定式的最大起升高度为46.3米。

该起重机具有50米、55米、60米三种臂长组合，可满足不同工地的需要。

1.4 各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该起重机设有起升高度限位器，小车变幅限位器，力矩限制器，起重量限制器，回转限位器，小车断绳保护装置等安全装置。

1.5 司机室独立侧置，视野好，可带空调设备，给操作者创造了较好的工作环境（需要空调，请用户另订或自备）。

1.6 整机布置合理，外型美观。

1.7 吊臂采用刚性双拉杆支承，结构轻巧。

1.8 使用方便，维修简单。

1.9 用户应提供起重机电源开关Ie≥200A，并应装在起重机底部电源进线一侧距标准节3米的范围以内。

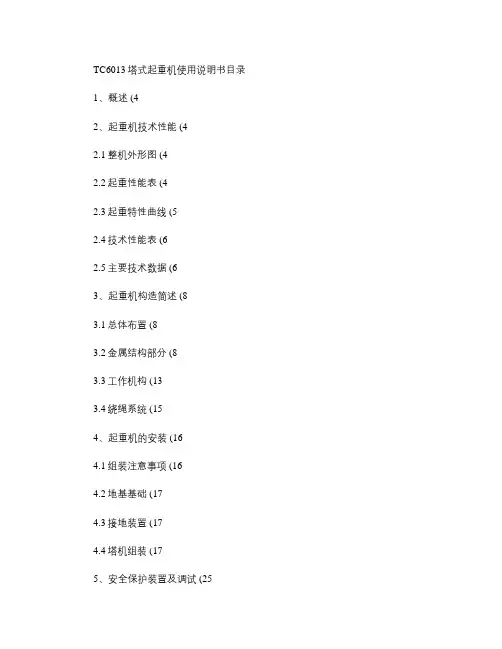

. TC6013塔式起重机使用说明书目录1、概述 (4)2、起重机技术性能 (4)2.1整机外形图 (4)2.2起重性能表 (4)2.3起重特性曲线 (5)2.4技术性能表 (6)2.5主要技术数据 (6)3、起重机构造简述 (8)3.1总体布置 (8)3.2金属结构部分 (8)3.3工作机构 (13)3.4绕绳系统 (15)4、起重机的安装 (16)4.1组装注意事项 (16)4.2地基基础 (17)4.3接地装置 (17)4.4塔机组装 (17)5、安全保护装置及调试 (25)6、起重机的拆卸 (26)6.1拆卸注意事项 (26)6.2拆卸后的注意事项 (27)7、起重机的使用 (28)7.1投入使用前的工作 (28)7.2安全操作规程 (29)7.3维修及保养 (30)7.4主要故障及排除方法 (32)8、附图、附表 (34)8.1整机零部件明细表 (34)8.2轴承明细表 (35)8.3易损件明细表 (35)8.4附图 (36)1、概述TC6013塔式起重机是亚泰重工机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具设计的国内最新型的起重运输机械。

该机为水平臂架、小车变幅、上回转液压顶升式起重机。

该机各项性能参数及技术指标均达到或优于国家标准。

最大工作幅度为60m，独立式起升高度为45m，附着式起升高度可达到152.5m，额定起重力矩80t·m,最大起重力矩为105t·m。

该机参数先进，性能优良可靠，造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便，使用安全，价格合理，使广大建筑企业的理想的建筑施工机械。

2、起重机技术性能2.1整机外形图附着式2.2起重特性表 2.2.1起重特性表 起重性能特性2.3起重特性曲线 2.3.1起重力矩曲线 51015202530354045500R(m)556065432160m 臂起重臂起重特性曲线3、塔机主要构造及特点3.1总体布置3.1.1独立式起升高度45米，可采用二倍率或四倍率钢丝绳起升，塔身由方管和无缝钢管组成整体结构，塔身下部通过底架与基础相连，与上转台相连，上转台面与回转塔身相连，回转塔身上面与塔帽相连，前后分别与吊臂与平衡臂相连。
