功率因数补偿计算公式
功率因数补偿计算公式功率因数补偿是一种用来改善电力系统功率因数的技术措施。
在交流电路中，功率因数是用来衡量有功功率和视在功率之间相位关系的一个参数。
功率因数的大小在一定程度上反映了电力系统的能效和运行状态，同时也影响了电力设备的运行效果和电能质量。
功率因数补偿的目的是通过在电路中增加或减少一些电气元件（如电容器或电感器），使得功率因数接近于1或者更加接近于理想的1、理想的功率因数为1，表示负载电流与电压具有相同频率和相位关系，没有电压和电流之间的相位差，这时负载电流与电源电压完全同相位。
常见的功率因数补偿方法有被动补偿和主动补偿两种。
被动补偿的主要原理是通过串联或并联连接电容器或电感器来实现功率因数的改善。
被动补偿器具有简单、成本低、可靠性高等优点，但是由于负载变化时需要不断调整电容器或电感器的参数，因此适用于负载变化相对较小的情况。
主动补偿是通过电子装置，如功率电子器件和控制系统等，实时感知负载的功率因数并对其进行补偿，实现动态调整。
主动补偿器具有响应速度快、适应性强的优点，但是成本相对较高。
对于单相交流电路，具体的功率因数补偿公式如下：1.被动补偿公式对于并联补偿电容器，其容值C应满足以下公式：C = S * tan(θ) / (2 * π * f * U^2)其中，S为负载的视在功率，θ为负载的功角，f为电网频率，U为电源电压。
对于串联补偿电感器，其感值L应满足以下公式：L = (S * tan(θ)) / (2 * π * f^2)其中，S为负载的视在功率，θ为负载的功角，f为电网频率。
2.主动补偿公式对于主动补偿，需要通过电子装置对负载功率因数进行实时监测，并通过功率电子器件进行调整。
具体的补偿公式因不同的补偿控制策略和电路拓扑结构而有所不同。
综上所述，功率因数补偿计算公式是根据负载的视在功率和功角以及电网的频率和电压等因素确定补偿电容器或电感器的容值或感值，从而实现功率因数的改善。
而主动补偿则是通过电子装置实时监测并调整负载功率因数。

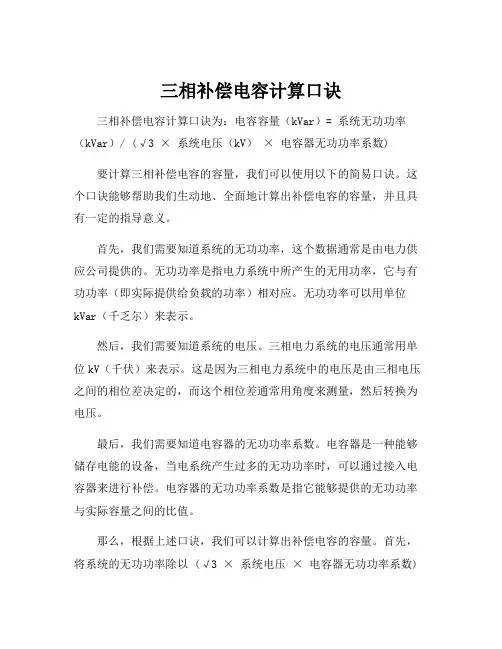

三相补偿电容计算口诀
三相补偿电容计算口诀三相补偿电容计算口诀为：电容容量（kVar）= 系统无功功率（kVar）/ (√3 × 系统电压（kV）× 电容器无功功率系数)要计算三相补偿电容的容量，我们可以使用以下的简易口诀。
这个口诀能够帮助我们生动地、全面地计算出补偿电容的容量，并且具有一定的指导意义。
首先，我们需要知道系统的无功功率，这个数据通常是由电力供应公司提供的。
无功功率是指电力系统中所产生的无用功率，它与有功功率（即实际提供给负载的功率）相对应。
无功功率可以用单位kVar（千乏尔）来表示。
然后，我们需要知道系统的电压。
三相电力系统的电压通常用单位kV（千伏）来表示。
这是因为三相电力系统中的电压是由三相电压之间的相位差决定的，而这个相位差通常用角度来测量，然后转换为电压。
最后，我们需要知道电容器的无功功率系数。
电容器是一种能够储存电能的设备，当电系统产生过多的无功功率时，可以通过接入电容器来进行补偿。
电容器的无功功率系数是指它能够提供的无功功率与实际容量之间的比值。
那么，根据上述口诀，我们可以计算出补偿电容的容量。
首先，将系统的无功功率除以(√3 × 系统电压× 电容器无功功率系数)即可得到电容容量。
这个计算过程中使用了系统电压的√3（即根号3）倍，这是因为三相电力系统中，电压之间的相位差是120度，而√3可以用来转换成相邻两个相之间的电压差。
通过这个简易口诀，我们可以便捷地计算出三相补偿电容的容量，这对于优化电力系统的功率因数和提高系统的整体效率很有帮助。
同时，这个口诀也提醒我们需要关注电力系统的无功功率，并及时进行补偿，以避免能量的浪费和系统的不稳定。
总之，这个口诀不仅简单易懂，而且具有一定的操作性，可以在实际中得到广泛的应用。
变压器电容补偿计算公式
变压器电容补偿计算公式
摘要：
1.变压器电容补偿的重要性
2.电容补偿计算公式介绍
3.计算公式的应用实例
4.结论
正文：
变压器电容补偿计算公式在电力系统中有着重要的应用。
电容补偿可以改善系统的功率因数，提高电力系统的效率。
本文将介绍电容补偿计算公式，并通过实例进行讲解。
首先，我们需要了解电容补偿的原理。
在电力系统中，负载端的功率因数通常较低，这会导致系统效率降低。
为了解决这个问题，可以在系统中加入电容器进行补偿，使得系统的功率因数接近于1，从而提高系统效率。
电容补偿计算公式如下：
Qc = Qs × sin(acos(Qs))
其中，Qc 表示电容器的无功功率，Qs 表示系统所需的无功功率，acos(Qs) 表示Qs 对应的功率因数角。
通过这个公式，我们可以计算出系统中所需电容器的无功功率，从而确定电容器的容量。
以一个实际例子来说明这个公式的应用。
假设有一个电力系统，其负载端的功率因数为0.8，系统所需的无功功率为100kVar。
我们可以通过公式计算
出电容器的无功功率：
Qc = 100kVar × sin(acos(0.8)) ≈ 56.54kVar
根据计算结果，系统中需要一个容量约为56.54kVar的电容器来进行补偿。
总之，变压器电容补偿计算公式是电力系统中一个重要的计算工具，能够帮助我们合理地选择电容器的容量，从而提高电力系统的效率。
电容补偿
四、主要技术参数 1、额定电压（AC） 6KV、10KV 2、系统电压取样（AC） 100V（PT二次线电压） 3、交流电流取样 0～5A（若PT取10KV侧二次A、C相线电压时，CT应取B相电流） 4、电压整定值 6～6.6KV 10～11KV可调 5、动作间隔时间 1～60分钟可调 6、功
容量为700KW的负荷，可以先测量一下其自然功率因数值，就是全部负荷起动情况下，不带电容器时的功率因数值。若没有办法精确测量，估计你大部分负荷都是电机，以功率因数COSφ1=0.70估算，若要在额定状态下，将其功率因数提高到0.90，则需要补偿电容器容量为： 补偿前：COSφ1=0.70，φ1=0.7953,tgφ1=1.020 补偿后：COSφ2=0.90，φ2=0.451,tgφ2=0.483 Qc=Pe*(tgφ1-tgφ2)=700*(1.020-0.483)=375.9(Kvar) 取整，约需要补偿378Kvar的电容器，若选择单台14Kvar的电容器组，则需要27块。 (我们行业内目前接触的最大的是单台30Kvar的电容器组,一个柜内可安装12组。我们目前补偿前大约COSφ1=0.75，相应的tgφ1=0.882，则Qc=Pe*(tgφ1-tgφ2)=Pe*(0.882-0.483)=Pe*(0.399)=XXX(Kvar)，目前市面上的价格大约是每Kvar=220元。)[1]
三、技术特征 1、电压优先 按电压质量要求自动投切电容器，电压超出最高设定值时，逐步切除电容器组，直到电压合格为止。电压低于最低设定值时，在保证不过载的条件下逐步投入电容器组，使母线电压始终处于规定范围。 2、无功自动补偿功能 在电压优先原则下，依据负荷无功功率大小自动投切电容器组，使系统始终处于无功损耗最小状态。 3、智能控制功能 自动发出动作指令前首先探询动作后可能出现的所有超限定值，减少动作次数。 4、异常报警功能 当电容器控制回路继保动作拒动和控制器则自动闭锁改组电容器的自动控制。 5、模糊控制功能 当系统处于电压合格范围的高端且在某特定环境时如何实施综控原则是该系列产品设计的难点，由于现场诸多因素（如配置环境、受电状况、动作时间、用户对动作次数的限制等）而引起的频繁动作是用户最为担忧的，应用模糊控制正是考虑了以上诸多因素使这一“盲区”得到合理解决。 6、综合保护功能 每套装置有开关保护（选配），过压、失压、过流（短路）和零序继电保护、双星形不平衡保护、熔断器过流保护、氧化锌避雷器、接地保护、速断保护等。
容量为700KW的负荷，可以先测量一下其自然功率因数值，就是全部负荷起动情况下，不带电容器时的功率因数值。若没有办法精确测量，估计你大部分负荷都是电机，以功率因数COSφ1=0.70估算，若要在额定状态下，将其功率因数提高到0.90，则需要补偿电容器容量为： 补偿前：COSφ1=0.70，φ1=0.7953,tgφ1=1.020 补偿后：COSφ2=0.90，φ2=0.451,tgφ2=0.483 Qc=Pe*(tgφ1-tgφ2)=700*(1.020-0.483)=375.9(Kvar) 取整，约需要补偿378Kvar的电容器，若选择单台14Kvar的电容器组，则需要27块。 (我们行业内目前接触的最大的是单台30Kvar的电容器组,一个柜内可安装12组。我们目前补偿前大约COSφ1=0.75，相应的tgφ1=0.882，则Qc=Pe*(tgφ1-tgφ2)=Pe*(0.882-0.483)=Pe*(0.399)=XXX(Kvar)，目前市面上的价格大约是每Kvar=220元。)[1]
三、技术特征 1、电压优先 按电压质量要求自动投切电容器，电压超出最高设定值时，逐步切除电容器组，直到电压合格为止。电压低于最低设定值时，在保证不过载的条件下逐步投入电容器组，使母线电压始终处于规定范围。 2、无功自动补偿功能 在电压优先原则下，依据负荷无功功率大小自动投切电容器组，使系统始终处于无功损耗最小状态。 3、智能控制功能 自动发出动作指令前首先探询动作后可能出现的所有超限定值，减少动作次数。 4、异常报警功能 当电容器控制回路继保动作拒动和控制器则自动闭锁改组电容器的自动控制。 5、模糊控制功能 当系统处于电压合格范围的高端且在某特定环境时如何实施综控原则是该系列产品设计的难点，由于现场诸多因素（如配置环境、受电状况、动作时间、用户对动作次数的限制等）而引起的频繁动作是用户最为担忧的，应用模糊控制正是考虑了以上诸多因素使这一“盲区”得到合理解决。 6、综合保护功能 每套装置有开关保护（选配），过压、失压、过流（短路）和零序继电保护、双星形不平衡保护、熔断器过流保护、氧化锌避雷器、接地保护、速断保护等。
电容补偿怎么算
变压器低压侧电容补偿怎么算？如果是630KVA的变压器（计算负荷528KW)，补偿容量是多少？1250KVA的是多少？
要有视在平均功率因数和要求目标功率因数两者数据才能计算的，630KVA的变压器负荷528KW已满载运行，若以平均功率因数为0.8，要求目标功率因数达到0.95时，计算电容补偿量(按630KVA算)：
有功功率：
P＝630×0.8＝504(KW)
视在功率：
S1＝630(KVA)
无功功率：
Q1＝根号(S1×S1－P×P)＝根号(630×630－504×504)＝378(千乏)
功率因数0.95时的视在功率：
S2＝504/0.95≈531(KVA)
无功功率：
Q2＝根号(S2×S2－P×P)＝根号(531×531－504×504)≈167(千乏)
电容无功补偿量：
Qc＝Q1－Q2＝378－167＝211(千乏)
追问
谢谢您的回答，还有一点不太明白，是不是要分感性负载多，还是阻行负载多？我这个变压器是工业用的，负载基本全是电动机，那么平均功率因数，是不是不能取0.8了？如果我补偿的电容比需要的大很多，会出现什么后果？
回答
因为功率因数与电机的负载率有关，满载时约为0.87附近，半载时约为0.75附近，空载时约≤0.35，一般情况下，平均功率因数约为0.7附近。
如果补偿的电容比需要的大很多，功率因数大于1，无功电流倒供电网，供电线路损耗增大；无功电度表(止逆型)反而行度偏快，功率因数有可能偏低；同时，使电流和电压间出现谐振，影响电源质量。
各类型功率及电容补偿计算方法
？？？
电机铭牌上的功率是额定轴输出功率，是有功功率。
电机铭牌上标示的是电机输入功率，输出功率(轴功率)应乘以铭牌上标示的效率
1.三相异步电动耗电量（单位:度）=1.732×三相电流平均值（单位:A）×电压(电压:V)×时间(单位：h)÷1000；
2.有功P、无功Q、视在功率S、功率因数cosφ之间的关系是：
装机功率＝总功率＝有功+无功＝P+Q
视在功率＝有功和无功的向量和，而不是代数和。
S^2=P^2+Q^2
功率因数cosφ＝有功功率/视在功率
P=cosφ×S
Q=sinφ×S （其中：sinφ=√（1-cos^2φ))
S=UI=Ua×Ia+Ub×Ib+Uc×Ic （U、I分别为相电压和相电流）
要计算补偿电容的容量，事先应知道：1）总的用电容量2）自然功率因数3）补偿后需达到的功率因数.
先计算自然功率因数下的Q1，再计算补偿后的Q2，Q1-Q2即为所需补偿量。
电容补偿计算方法完整版
电容补偿计算方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1、感性负载的视在功率S×负载的功率因数COSφ = 需要补偿的无功功率Q：S×COSφ =Q2、相无功率Q‘ = 补偿的三相无功功率Q/33、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压380v时，无功容量是Q=100μF电容、额定电压380v时，无功容量是Q=1000μF电容、额定电压380v时，无功容量是Q=45Kvar4、“多大负荷需要多大电容” ：1）你可以先算出三相的无功功率Q；2）在算出1相的无功功率Q/3；3）在算出1相的电容C；4）然后三角形连接！5、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压10Kv时，无功容量是Q=100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar6、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压220v时，无功容量是Q=100μF电容、额定电压220v时，无功容量是Q=1000μF电容、额定电压220v时，无功容量是Q=提高功率因数节能计算我这里有一个电机，有功功率 kw视在功率 kva无功功率 kvar功率因数cosφ=电压是377V 电流是135A麻烦帮我算一下功率因数提高到所节约的电能，以及需要就地补偿的电容容量，请给出公式和注意事项，感谢！满意答案网友回答2014-05-03有功功率是不变的，功率因数提高到以后，无功功率降低为Q＝P*tgφ＝P*tg(arcosφ)=P*tg=*=需补偿容量为视在功率也减小为P/cosφ＝＝所节约的电能是不好计算的，因为电能是以有功电量计算的，但功率因数提高了，你的力率电费会减少，能少交很多电费。
另外，因为视在功率降低了，线路上的电流也就降低了，线路损耗也能相应降低不少，电压也会有所提高。
电动机无功补偿容量的计算方法有以下两种：1、空载电流法Qc=3(Uc2/Ue2)*Ue*Io*K1。
功率因数无功补偿计算
功率因数无功补偿计算功率因数无功补偿是电力系统中的重要内容，通过调整无功功率的变化来改善系统的功率因数，提高系统的电能利用率。
以下是功率因数无功补偿计算的一些相关参考内容。
1. 定义和原理功率因数是指电路中的有功功率和视在功率之间的比值，其范围在0到1之间。
当功率因数为1时，说明电路中只有有功功率，无无功功率，此时电能的利用率最高。
但实际中，许多负载如电感、电容设备会由于自身特性造成无功功率的产生，降低了系统的功率因数。
为了提高功率因数，需要对电路进行无功补偿。
无功补偿的原理是通过在电路中加入适当的电容器或电感器，使得其产生的无功功率与负载产生的无功功率相互抵消，从而达到提高功率因数的目的。
2. 无功补偿的计算方法(1) 电容补偿电容补偿主要用于消除负载电感所产生的无功功率。
计算电容补偿的容量首先需要通过负载的无功功率来确定。
一般情况下，负载无功功率可以通过电流、电压和功率因数来计算。
例如，对于单相负载，可以使用以下公式进行计算：无功功率 = 电流 ×电压 ×无功功率因数其中，电流和电压可以通过测量获得，无功功率因数一般根据负载的类型进行选择，如感性负载可选择-0.9，容性负载可选择0.9。
计算得到无功功率后，可以通过以下公式计算所需电容的容量：C = 无功功率/ (2πf × 电压^2)其中，C为所需电容的容量，f为电源频率。
(2) 电感补偿电感补偿主要用于消除负载电容所产生的无功功率。
计算电感补偿的大小时，同样需要根据负载的无功功率来确定。
对于单相负载，可以使用以下公式进行计算：无功功率 = 电流 ×电压 ×无功功率因数其中，电流和电压可以通过测量获得，无功功率因数一般根据负载的类型进行选择，如感性负载可选择0.9，容性负载可选择-0.9。
计算得到无功功率后，可以通过以下公式计算所需电感的大小：L = 无功功率/ (2πf × 电压^2)其中，L为所需电感的大小，f为电源频率。
电动机配电容的计算方法
电动机配电容的计算方法
电动机配电容的计算方法：
① 确定电动机类型单相异步电动机通常需要配接启动或运行电容以改善起动性能及效率；
② 查阅电机铭牌获取额定电压功率因数等关键参数这些信息是后续计算基础；
③ 计算所需补偿容量公式为C=P×10^6/(U×U×f×cosφ)其中P为电机功率千瓦U为线电压伏特f为电网频率赫兹cosφ为功率因数；
④ 举例说明若有一台0.75KW单相220V 50Hz电动机其铭牌给出功率因数约为0.7计算得出所需电容大约为50μF左右；
⑤ 实际应用中往往选用标准值市场上常见电容器规格有4微法6微法等尽量接近计算结果但不超过10%偏差；
⑥ 对于分相式单相电机通常配有专用启动电容和运行电容两者容量不同启动电容容量较大工作一段时间后断开；
⑦ 在选购电容时注意其耐压值必须大于等于电源电压以220V 为例至少选择250V以上产品确保安全使用；
⑧ 安装时确保电容器极性正确对于电解电容正负极不能接反否则会造成损坏对于无极性电容则没有此限制；
⑨ 定期检查维护电容器随时间老化容量会有所下降影响电机性能因此建议每隔几年检查一次必要时更换；
⑩ 在一些特殊场合如频繁启动负载变化大等情况下可能需要调整原有配置通过试验找到最佳匹配方案；
⑪ 注意环境温度对电容寿命有很大影响过高温度会加速老化缩短使用寿命因此尽量将电容安装在通风良好远离热源处；
⑫ 最后强调任何电气作业都应该遵循当地安全规范由具备资格电工操作避免自行盲目改动造成事故隐患；。
电动机功率因数补偿计算
电动机功率因数补偿计算电动机功率因数补偿是为了提高电动机运行时的功率因数，以减少无用功和提高电能利用率。
在电网负荷需求高峰时，电动机功率因数较低会导致较大的视在功率，造成电能浪费和电网供电能力不足。
因此，对电动机进行功率因数补偿，可以降低用电成本，提高用电质量。
1.电动机功率因数的定义和计算功率因数（Power Factor，PF）= 有用功（Active Power，P）/ 视在功（Apparent Power，S）其中，P为电动机输出的有用功，单位为W（瓦）；S为电动机输出的视在功，单位为VA（伏安）。
通过测量电动机功率和电流，就可以计算出功率因数。
一般来说，电动机的功率因数在0.85以上属于较好的范围。
2.电动机功率因数补偿原理功率因数补偿装置主要包括功率电容器和补偿控制器。
功率电容器具有低电阻和大容量的特点，可以吸收无功功率，从而提高功率因数。
补偿控制器可以根据电动机的负荷情况自动控制功率因数补偿装置的接入或断开。
当电动机运行时，功率因数补偿装置根据电动机的负荷变化自动调节功率因数，使电动机尽可能地接收有用功，减少无功功率的产生。
3.电动机功率因数补偿的计算步骤步骤1：测量电动机的功率和电流；步骤2：计算电动机的功率因数；步骤3：根据计算结果，确定所需的功率因数；步骤4：选择适当的功率因数补偿装置，并确定所需容量；步骤5：安装和连接功率因数补偿装置，并进行调试。
4.电动机功率因数补偿的影响提高电能利用率：提高功率因数可以减少无用功的消耗，提高电能利用效率；降低线损：减少了无功功率的流动，可以降低线路的电压降和电流损耗；增加电网负载能力：提高功率因数可以减少电网的无功功率负荷，增加电网供电能力；减少电能供需矛盾：功率因数补偿可以调节电能供需平衡，缓解电网负荷高峰时段的压力。
5.电动机功率因数补偿的应用电动机功率因数补偿广泛应用于工业、商业和民用领域。
工业领域中，大型的电动机运行时通常会产生较大的无功功率，因此需要进行功率因数补偿。
