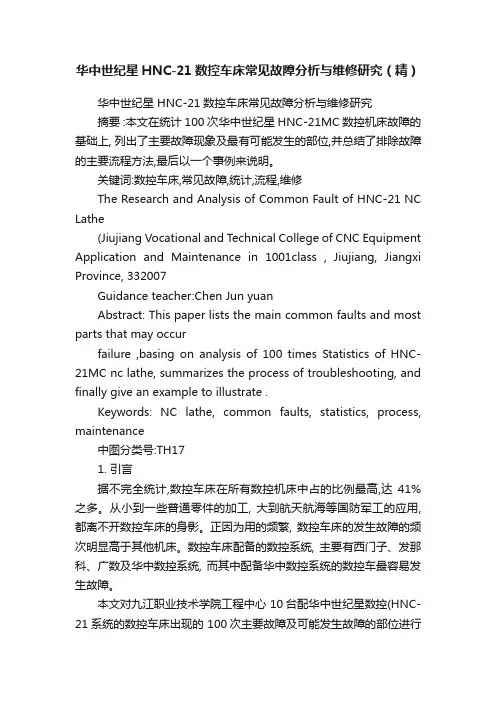

华中世纪星HNC-21数控车床常见故障分析与维修研究（精）华中世纪星 HNC-21数控车床常见故障分析与维修研究摘要 :本文在统计 100次华中世纪星 HNC-21MC 数控机床故障的基础上, 列出了主要故障现象及最有可能发生的部位,并总结了排除故障的主要流程方法,最后以一个事例来说明。
关键词:数控车床,常见故障,统计,流程,维修The Research and Analysis of Common Fault of HNC-21 NC Lathe(Jiujiang Vocational and Technical College of CNC Equipment Application and Maintenance in 1001class , Jiujiang, Jiangxi Province, 332007Guidance teacher:Chen Jun yuanAbstract: This paper lists the main common faults and most parts that may occurfailure ,basing on analysis of 100 times Statistics of HNC- 21MC nc lathe, summarizes the process of troubleshooting, and finally give an example to illustrate .Keywords: NC lathe, common faults, statistics, process, maintenance中图分类号:TH171. 引言据不完全统计,数控车床在所有数控机床中占的比例最高,达41%之多。
从小到一些普通零件的加工, 大到航天航海等国防军工的应用, 都离不开数控车床的身影。
正因为用的频繁, 数控车床的发生故障的频次明显高于其他机床。

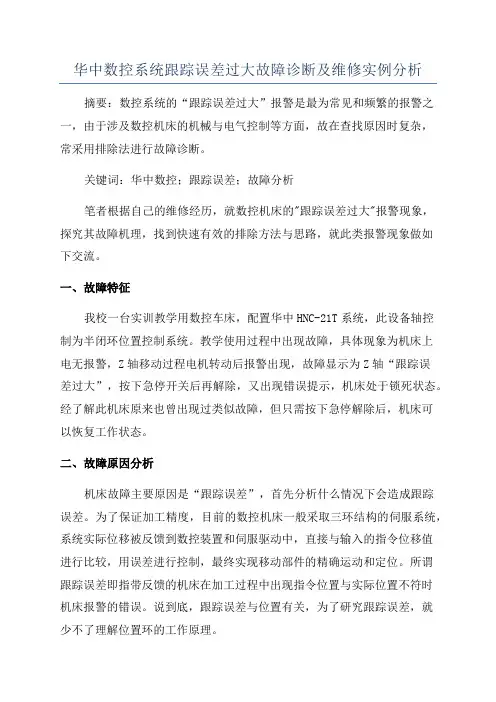

华中数控系统跟踪误差过大故障诊断及维修实例分析摘要：数控系统的“跟踪误差过大”报警是最为常见和频繁的报警之一，由于涉及数控机床的机械与电气控制等方面，故在查找原因时复杂，常采用排除法进行故障诊断。
关键词：华中数控；跟踪误差；故障分析笔者根据自己的维修经历，就数控机床的"跟踪误差过大"报警现象，探究其故障机理，找到快速有效的排除方法与思路，就此类报警现象做如下交流。
一、故障特征我校一台实训教学用数控车床，配置华中HNC-21T系统，此设备轴控制为半闭环位置控制系统。
教学使用过程中出现故障，具体现象为机床上电无报警，Z轴移动过程电机转动后报警出现，故障显示为Z轴“跟踪误差过大”，按下急停开关后再解除，又出现错误提示，机床处于锁死状态。
经了解此机床原来也曾出现过类似故障，但只需按下急停解除后，机床可以恢复工作状态。
二、故障原因分析机床故障主要原因是“跟踪误差”，首先分析什么情况下会造成跟踪误差。
为了保证加工精度，目前的数控机床一般采取三环结构的伺服系统，系统实际位移被反馈到数控装置和伺服驱动中，直接与输入的指令位移值进行比较，用误差进行控制，最终实现移动部件的精确运动和定位。
所谓跟踪误差即指带反馈的机床在加工过程中出现指令位置与实际位置不符时机床报警的错误。
说到底，跟踪误差与位置有关，为了研究跟踪误差，就少不了理解位置环的工作原理。
位置环的结构简图如图1所示，其核心为位置控制调节器，根据CNC输入数据经过插补计算及刀补计算，速度的均匀化等处理，向各轴发出脉冲，个数代表距离，频率代表速度，对于位置控制调节器而言，是加计数。
而来自脉冲编码器的反馈脉冲，个数代表工作台运行的实际位置，频率代表电机的旋转速度。
通过同步，四分频等控制和转换后送到调节器中去，是减计数。
在每个采样周期内，位置控制调节器得到一个数，这个数就是跟踪误差，表示实际距离与要求距离的差值，数值大就希望坐标轴移动快一点，经过转换为模拟量去控制电机速度，数值小表明距离目标近，要慢慢接近目标，最后准确停车。
探究数控机床故障诊断与排除摘要：集多种技术于一体的机械加工机电设备数控机床，是集技术密集和知识密集的自动化设备，运行过程难避会发生故障，严重影响数控机床开动率，造成设备闲置和资源浪费，因此要加强对其故障原因的分析，加强对故障的诊断。
文章重点介绍了数控机床故障的常见类型，分析了其故障诊断的主要方法及基本思路，并例举案例对数控机床的维护进行了有意义的研究。
关键词：数控机床;故障诊断;故障排除数控机床技术起源于美国的机电一体化设备，它集计算机、精密测量、自动控制、数据通信和现代机械制造等技术于一体，最初是用于解决航空航天复杂零件的制造问题，运作高效，能按程序自动加工零件，而无需使用复杂和特殊的工装夹具，质量稳定，生产效率高，可以以一个更好的方式来自动化批量加工品种多样的复杂的零件，保持加工零件的一致性，便于产品的升级换代，同时具有机动灵活、精度高、速度快的特点，必须有强大的可靠性和可用性。
然而随着数控机床因而在机械制造业中的比例越来越大，数控机床在使用过程中发生故障的可能性大大增强，诊断故障并维修排除才能保障数控机床长期可靠运行。
一、常见的数控机床故障分类数控机床发生故障的原因比较多且复杂，涉及的知识面广，技术难度大，诊断与排除故障往往存在很大的困难，根据数控机床的故障性质、起因、有无诊断显示、装备情况和是否具有破坏性及部件故障等分为以下几种分类：(一)电源故障。
电源发生故障，既无法启动，对于其维修，需对照原理图进行。
(二)有无诊断显示故障。
根据故障有无诊断显示可以分为有、无诊断显示故障。
无诊断显示的故障只能根据出现故障前后的情况来分析判断，较难排除。
有诊断显示的故障相对来说比较容易排除，此种故障的经常是软件报警显示的故障与硬件报警显示两种类型。
其中硬件报警显示故障可以通过各单元装置上的指示灯找到，一般以报警号的形式出现软件报警显示故障往往可以在数控系统显示器上显示。
系统无报警显示故障，比较复杂和困难的诊断，通常是由硬件故障造成。

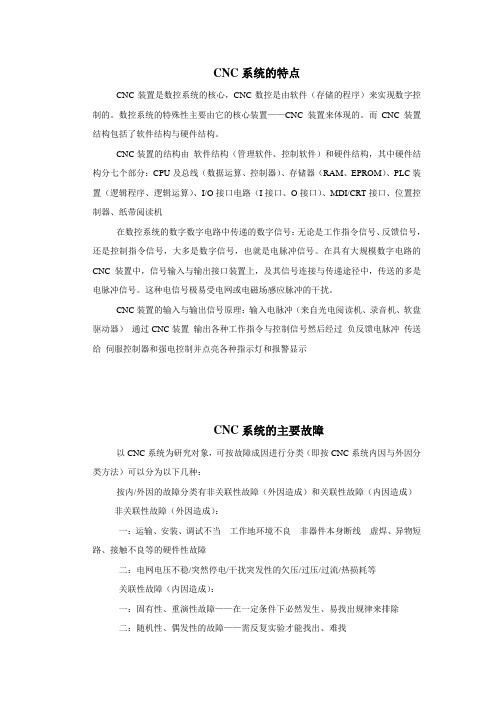

CNC系统的特点CNC装置是数控系统的核心，CNC数控是由软件（存储的程序）来实现数字控制的。
