无密封自吸泵主要性能参数表

一、概述WFB系列立式特种无密封自控自吸泵，是引用国外先进技术、填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，不同造型共壹仟余规格。

在冶金、电力、化工、化肥、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘，选矿、民用建筑等行业中广泛应用，深受用户的好评。

二、独特的优点1．本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、潜水泵、潜污泵等最理想的设备。

2．运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。

3．采用真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。

4．振动小、噪音低，移动灵活、拆卸简便、易于安装、不需地脚固定。

5．具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6.可以输送含固体颗粒的混合液体，特别适用于钢铁厂氧化铁皮水、电厂灰浆水、输煤专业污水输送。

7.可配套蒸汽盘管伴热，输送低温稠化类介质，特别适用于原油及含沙量较大的污油输送。

三、不同造型的用途特点长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿推移到您所需要的任何工位上作业。

四、关于配套电机功率的说明易爆环境；户外型借推车移动型可将水泵为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等。

本说明书中配套的电机功率，是根据A级等级匹配的。

您如在B、C 级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件：连续运行，吸程、流量、扬程三项性能均需达标(选定型号规定的标准)；B级工况条件：连续运行，三项性能只须两项达标。

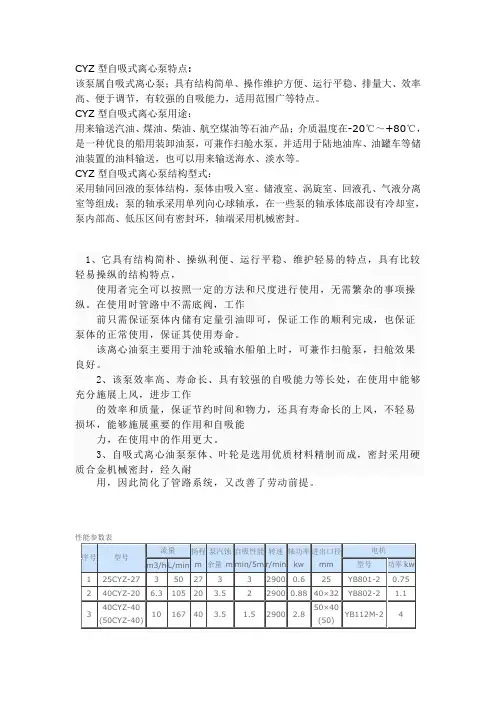

CYZ型自吸式离心泵特点:
该泵属自吸式离心泵；具有结构简单、操作维护方便、运行平稳、排量大、效率高、便于调节，有较强的自吸能力，适用范围广等特点。

CYZ型自吸式离心泵用途：
用来输送汽油、煤油、柴油、航空煤油等石油产品；介质温度在-20℃～+80℃，是一种优良的船用装卸油泵，可兼作扫舱水泵。

并适用于陆地油库、油罐车等储油装置的油料输送，也可以用来输送海水、淡水等。

CYZ型自吸式离心泵结构型式：
采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成；泵的轴承采用单列向心球轴承，在一些泵的轴承体底部设有冷却室，泵内部高、低压区间有密封环，轴端采用机械密封。

1、它具有结构简朴、操纵利便、运行平稳、维护轻易的特点，具有比较轻易操纵的结构特点，
使用者完全可以按照一定的方法和尺度进行使用，无需繁杂的事项操纵。

在使用时管路中不需底阀，工作
前只需保证泵体内储有定量引油即可，保证工作的顺利完成，也保证泵体的正常使用，保证其使用寿命。

该离心油泵主要用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2、该泵效率高、寿命长、具有较强的自吸能力等长处，在使用中能够充分施展上风，进步工作
的效率和质量，保证节约时间和物力，还具有寿命长的上风，不轻易损坏，能够施展重要的作用和自吸能
力，在使用中的作用更大。

3、自吸式离心油泵泵体、叶轮是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐
用，因此简化了管路系统，又改善了劳动前提。

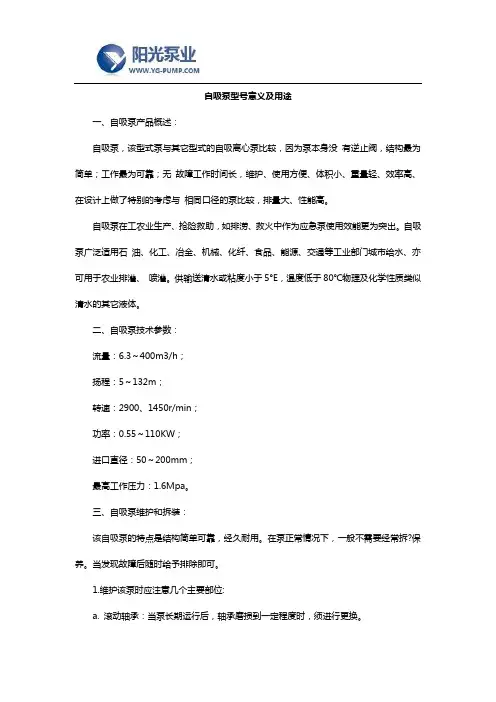

自吸泵型号意义及用途一、自吸泵产品概述：自吸泵，该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构最为简单；工作最为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。

自吸泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。

自吸泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。

供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

二、自吸泵技术参数：流量：6.3～400m3/h；扬程：5～132m；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。

三、自吸泵维护和拆装：该自吸泵的特点是结构简单可靠，经久耐用。

在泵正常情况下，一般不需要经常拆?保养。

当发现故障后随时给予排除即可。

1.维护该泵时应注意几个主要部位:a. 滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。

b. 前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。

c. 机械密封：机械密封在不漏液的情况下，一般不应拆?检查。

若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。

装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。

因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。

其修复办法，可对磨擦付端面进行研磨使恢复镜面。

机械密封产生泄漏的另一原因是"O"'形橡胶密封圈（或缓冲垫）安装不当、或者变形老化所至。

此时则需调整或更"O'形密封圈进行重新装配。

2.泵拆装顺序：a. 拆下电动机或脱出联轴器。

b. 拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。

c. 拆下叶轮螺母，拉出叶轮，检?叶轮和后密封环的径向间隙。

自吸泵品牌型号及技术参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、ZX系列卧式自吸泵产品概述：ZX系列型泵是卧式自吸泵。

该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构最为简单；工作最为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。

ZX型自吸泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。

ZX型泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。

供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

二、ZX系列卧式自吸泵技术参数：流量：6.3～400m3/h；扬程：5～132m；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。

三、ZX系列卧式自吸泵维护和拆装：该自吸离心泵的特点是结构简单可靠，经久耐用。

在泵正常情况下，一般不需要经常拆?保养。

当发现故障后随时给予排除即可。

1.维护该泵时应注意几个主要部位:a. 滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。

b. 前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
