透明亲水丙烯酸树脂防雾材料的制备及应用研究

新型防雾涂料的研究进展孙雪娇，夏正斌，牛林，李伟( 华南理工大学化学与化工学院，广州510640)透明基材( 如玻璃、塑料等) 是人们日常生活、工作和生产中不可或缺的材料，但在其使用过程中常常会产生结雾现象，造成基质的透光率、反射率降低，影响视线，给人们的生活带来不便，甚至会发生危险。

防雾方法目前主要有电热法和使用防雾涂料，前者效果好但造价高，且应用局限性大，而防雾涂料因制备工艺简单、设备投资低、成本低而更具有生产实用价值。

防雾涂料是一种功能型涂料，用以减缓或防止雾化现象的产生。

防雾涂料有疏水型和亲水型2 种［1 －2］，目前人们对亲水型防雾涂料的研究比较多。

通过疏水/亲水性能的提高还可以获得其他特殊功能，如耐腐蚀性能提高，还可使其具有自清洁功能［3］，这不仅能大大方便人们的日常生活，而且能创造较大的经济效益。

目前对于防雾涂料及其制备工艺已有不少研究报道，却鲜有推广应用，原因主要在于防雾涂料的一些关键问题尚未完全解决，如防雾性能不理想、防雾膜强度低和耐久性差等［4 －5］。

如果能用现代涂料技术解决防雾涂料应用中出现的各种问题，将带来巨大的经济效益和社会效益。

1 防雾机理与方法空气中总是有相当量的水蒸汽存在，一旦具有一定分压的水蒸汽冷却到其露点时，水蒸汽便达到饱和并冷凝析出小水珠，小水珠粘附在透明基材表面就会出现雾化现象( 结雾) 。

这是由于小水珠的曲率半径不同，对光产生的漫反射不同。

在不透明基材表面看不到明显的雾化现象，但可以看到露珠般的大水珠，称为结露。

从雾化现象产生的原因来看，其雾化产生的条件可以简单地分为2 个方面: ①水汽和温差的存在。

只有当基材表面的温度低于一定湿度的水汽的露点时，空气中的水汽才能冷凝成水滴; ②基材表面的润湿性质。

从力学角度分析，雾化产生与否，取决于气液固三相之间的表面张力。

通过分析固液间的接触角可以判断基材表面的润湿性质。

为了防止基材表面的结雾，通常有两类方法: ①消除水汽或温差。

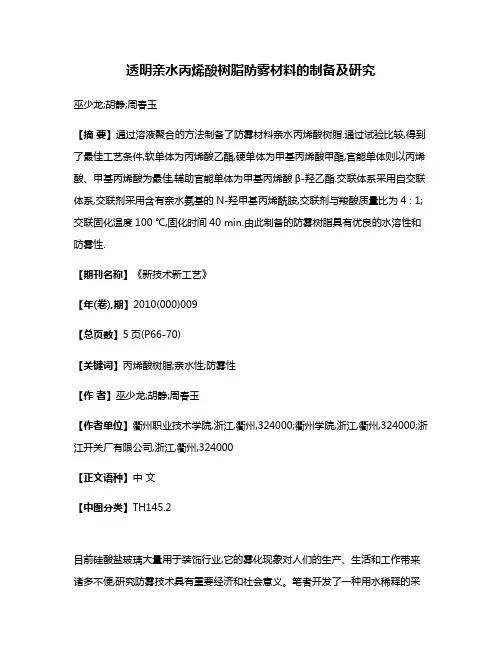

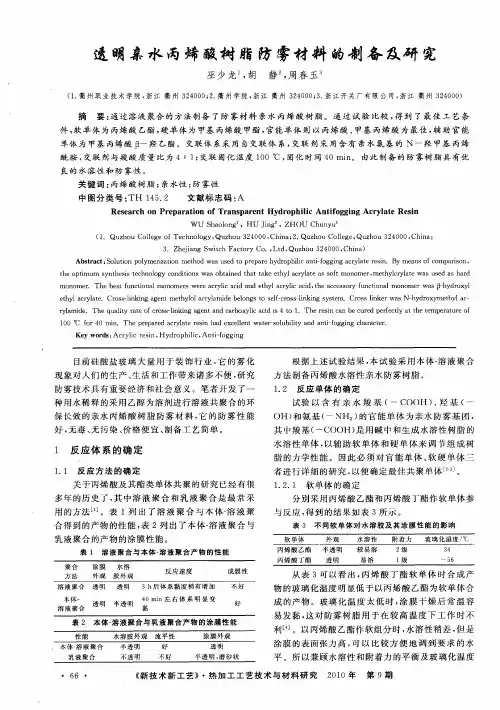

透明亲水丙烯酸树脂防雾材料的制备及研究巫少龙;胡静;周春玉【摘要】通过溶液聚合的方法制备了防雾材料亲水丙烯酸树脂.通过试验比较,得到了最佳工艺条件,软单体为丙烯酸乙酯,硬单体为甲基丙烯酸甲酯,官能单体则以丙烯酸、甲基丙烯酸为最佳,辅助官能单体为甲基丙烯酸β-羟乙酯.交联体系采用自交联体系,交联剂采用含有亲水氨基的N-羟甲基丙烯酰胺,交联剂与羧酸质量比为4∶1;交联固化温度100 ℃,固化时间40 min.由此制备的防雾树脂具有优良的水溶性和防雾性.【期刊名称】《新技术新工艺》【年(卷),期】2010(000)009【总页数】5页(P66-70)【关键词】丙烯酸树脂;亲水性;防雾性【作者】巫少龙;胡静;周春玉【作者单位】衢州职业技术学院,浙江,衢州,324000;衢州学院,浙江,衢州,324000;浙江开关厂有限公司,浙江,衢州,324000【正文语种】中文【中图分类】TH145.2目前硅酸盐玻璃大量用于装饰行业,它的雾化现象对人们的生产、生活和工作带来诸多不便,研究防雾技术具有重要经济和社会意义。

笔者开发了一种用水稀释的采用乙醇为溶剂进行溶液共聚合的环保长效的亲水丙烯酸树脂防雾材料,它的防雾性能好,无毒、无污染、价格便宜、制备工艺简单。

1 反应体系的确定1.1 反应方法的确定关于丙烯酸及其酯类单体共聚的研究已经有很多年的历史了,其中溶液聚合和乳液聚合是最常采用的方法[1]。

表1列出了溶液聚合与本体-溶液聚合得到的产物的性能,表2列出了本体-溶液聚合与乳液聚合的产物的涂膜性能。

表1 溶液聚合与本体-溶液聚合产物的性能聚合方法涂膜外观水溶胶外观反应速度成膜性溶液聚合透明透明 3 h后体系黏度稍有增加不好本体-溶液聚合透明半透明 40 min左右体系明显变黏好表2 本体-溶液聚合与乳液聚合产物的涂膜性能性能水溶胶外观流平性涂膜外观本体-溶液聚合半透明好透明乳液聚合不透明不好半透明,磨砂状根据上述试验结果,本试验采用本体-溶液聚合方法制备丙烯酸水溶性亲水防雾树脂。

热固型聚丙烯酸酯亲水防雾涂层的制备研究赵海平;郑春森;姚伯龙;刘云;王利魁;李洪萍【摘要】以甲基丙烯酸甲酯(MMA)、甲基丙烯酸缩水甘油酯(GMA)、异佛尔酮二异氰酸酯(IPDI)、2-丙烯酰胺-2-甲基丙磺酸(AMPS)、甲基丙烯酸羟乙酯(HEMA)、聚乙二醇(PEG-400)、3-(三甲氧基甲硅烷基)丙基-2-甲基-2-丙烯酸酯(MPS)为主要原料,采用自由基聚合合成了一种可热固化聚丙烯酸酯树脂,并以三乙烯四胺(TETA)和正硅酸乙酯(TEOS)的混合物为固化剂,制备了机械性能优、耐水性佳的亲水防雾涂层.采用FT-IR、NMR、TGA、光学接触角仪、AFM、SEM等对不同AMPS和TEOS含量的涂层的结构和性能进行了表征.结果表明:TEOS形成的微球是影响涂层透明性的主要原因;微相分离明显可赋予涂层优良的机械性能和耐水性.AMPS用量增大,涂膜亲水性增加,耐水性变差;增加TEOS的量可提升涂膜的硬度、附着力、耐冲击性和热稳定性,但透明性下降.综合考虑,AMPS添加量为8％、TEOS量为6％时性能最佳.【期刊名称】《涂料工业》【年(卷),期】2017(047)001【总页数】8页(P34-40,48)【关键词】正硅酸乙酯;防雾;热固化;涂层【作者】赵海平;郑春森;姚伯龙;刘云;王利魁;李洪萍【作者单位】江南大学化学与材料工程学院,食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,食品胶体与生物技术教育部重点实验室,江苏无锡214122【正文语种】中文【中图分类】TQ637.2高透明材料是人们日常生活生产中不可缺少的材料(如玻璃、有机玻璃等)，但其在使用过程中易出现结雾现象，造成材料表面的透光率降低，影响视线，给生活带来了诸多不便，甚至造成严重危害[1-3]。

丙烯酸树脂的合成及应用以丙烯酸酯、甲基丙烯酸酯以及苯乙烯（St）等乙烯基单体为主要原料合成的共聚物称为丙烯酸酯树脂（简称AR）。

该类树脂具有色浅、保色、保光、耐候、耐腐蚀和耐污染等特点，已广泛应用于汽车、飞机、机械电子、家具、建筑、皮革、木材、造纸、印染、工业塑料及日用品涂饰等领域。

其主要类型有溶剂型AR、水性AR、高固体组分AR和粉末型AR等。

通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用领域的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。

热塑性丙烯酸树脂在成膜过程中不发生进一步交联,因此它的相对分子量较大，具有良好的保光保色性、耐水耐化学性、干燥快、施工方便，易于施工重涂和返工,制备铝粉漆时铝粉的白度、定位性好。

热塑性丙烯酸树脂在汽车、电器、机械、建筑等领域应用广泛。

热固性丙烯酸树脂是指在树脂结构中带有一定的官能团,在制漆时通过加入的氨基树脂、环氧树脂、聚氨酯等树脂中的官能团反应形成网状结构,热固性树脂一般相对分子量较低。

热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄.最重要的应用是和氨基树脂配合制成氨基—丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛. 1．水溶性丙烯酸树脂随着人类对环境及健康的日益重视，水性涂料已获得了愈来愈广泛的应用。

国内工业涂料的水性化水平和工业发达国家相比存在着很大差距。

水性涂料面临的主要难题是在成本可接受的前提下如何提高产品的性能，使之达到与溶剂型漆相同或接近的水平，并进一步降低VOCs的排放量。

水性涂料代表着低污染涂料发展的主要方向。

为了不断改善其性能，扩大其应用范围，近半个世纪以来国内外对水性涂料进行了大量的研究。

水性丙烯酸酯树脂涂料在近几十年内得以迅速发展，除了它具有水性涂料的优缺点外,还与丙烯酸酯单体的结构有密切的关系。

水性丙烯酸树脂的制备研究姓名班级[摘要]：水性丙烯酸树脂在我国的应用很广泛，其固体丙烯酸树脂具有高光泽、分散性好，优异的耐水耐磨擦性，干燥速度快、透明度好及良好的抗粘连性等。

广泛应用于柔版、凹版水性油墨，水性上光油，水性压光油（磨光）。

本文介绍了丙烯酸树脂的用途、市场需求及合成方法，主要研究了水性丙烯酸树脂的合成工艺，以甲基丙烯酸甲酯、丙烯酸丁酯为主要单体，以过氧化苯甲酰为引发剂，通过引入亲水性基团羧基和羟基，制备了水性丙烯酸树脂。

考察了HPA用量的影响，AA用量的影响，温度的影响，得出结果：AA、HPA在单体中的质量分数分别在12.5％左右和l2.5％～15％，即能使制得的水性树脂具备足够的水溶性和较高的透光率，溶剂/单体质量比为1:1、反应时间6 h、反应温度100℃左右、引发剂用量在1.75％左右即能制得性能良好、转化率较高的水性树脂.[关键词]：丙烯酸树脂水性过氧化苯甲酰Study on Synthesis of Acrylic Resin姓名班级Abstract:Water acrylic in a wide range of our application, the solid acrylic high luster, the water resistant to wear clean and fast dying speed, transparency and good will of sticking to such. Widely used in this version of an ink and water, water, and polish on the water. oil （polished ）.Introduced acrylic the use of synthetic methods, market demand and, Mainly expounds the water of the synthesis process acrylic.To the methyl methacrylate and butyl acrylate is the main monomers,to benzoperoxide for a evocator.By introducing the hydrophily perssad carboxyl and hydroxyl of the preparation of the water acrylic. Reviewed the effects of the hpa usage, the aa usage, the temperature, what: Aa and admixture of the quality of the hpa in the grade in 12.5 ％with l2. about five ％～15 ％that the system of water; have plenty of water soluble was light and higher rate than for a solvent monomers quality response time: 1, 6 h, and the temperature of around 100 ℃and a dose of usage in ％are about it can make good performance, yield a high water resin.Key words: acrylic resin；synthesis；hydrophily perssad；benzoperoxide1．文献综述丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂。

摘要随着人们生活水平的提高，雾化问题在生活中变得越来突出。

市面上的防雾剂性能各有不同，为了对防雾剂性能的研究，本文以丙烯酸酯为主体，按一定的比例依次加入甲基丙烯酸甲酯、甲基丙烯酸乙酯、甲基丙烯酸丁酯、丁酮、OP10、过氧化苯甲酰(BPO)、N,N-亚甲基双丙烯酰胺，通过控制反应温度，时间，搅拌速度等反应条件来制备防雾剂。

整个反应经历六个小时左右。

反应结束后对产品进行防雾性能、耐水性能、透光率和表面张力的检测。

通过最终的实验结果对实验条件和实验的配方做近一步的分析，以确定制备防雾剂的最佳条件。

关键词：防雾剂；丙烯酸酯；防雾性；耐水性AbstractWith the improvement of people's living standard, the atomization problem has become more and more prominent in the life. The antifogging agent performance is different on the market. In order to study the antifogging agent performance, this paper with acrylate as the main body, according to a certain proportion to add methyl methacrylate, methyl acrylate, methyl methacrylate, butanone, OP10, benzoyl peroxide(BPO) and N, N '-methy-lene-bis-acrylamide sequentially, make the antifogging agent by controlling the reaction conditions like the reaction temperature, time, stirring speed and so on . It has taken about six hours to finish the whole reaction. After the reaction, we detected the performance of the products, such as antifogging property, water resistance, light transmittance and surface tension. We make analysis to the experimental conditions and the experimental formula further to determine the best conditions for the preparation of antifogging agent through the final experimental results.Keywords: antifogging agents；acrylate；antifogging property；w ater resistance目录摘要 (I)Abstract (II)1前言 (1)1.1防雾剂 (1)1.1.1防雾剂使用的意义 (1)1.1.2防雾剂的防雾原理 (2)1.1.3防雾剂的现状及发展前景 (3)1.2丙烯酸酯 (4)1.2.1丙烯酸酯的结构及其性质 (4)1.2.2丙烯酸酯的发展前景 (5)2 实验仪器与方法 (5)2.1实验仪器与药品 (5)2.1.1实验仪器 (5)2.1.2实验药品 (7)2.2实验步骤及检测 (8)2.2.1实验步骤 (8)2.2.2检测步骤 (9)2.2.2.1防雾性能检测 (9)2.2.2.2耐水性能检测 (9)2.2.2.3透光性能检测 (10)2.2.2.4表面张力检测 (10)3结果与讨论 (11)3.1实验的原始记录 (11)3.2实验的结果 (13)3.2.1防雾性能测试结果 (13)3.2.2耐水性能测试结果 (13)3.2.3透光性能测试结果 (13)3.2.4表面张力测试结果 (14)3.3结果讨论 (14)4结论 (15)参考文献 (16)致谢 (17)1 前言1.1防雾剂1.1.1防雾剂使用的意义当玻璃由温度较低的环境进入潮湿的环境中时，其表面就会结雾，严重时甚至会结霜。

水性丙烯酸树脂的制备与性能研究的开题报告一、研究背景及意义水性丙烯酸树脂是一种应用广泛的水性树脂材料，具有良好的附着力、耐水性、耐化学性、透明度等特点，被广泛应用于涂料、胶水、印刷油墨、纸张涂料、清漆等领域。

随着环保要求的不断提高，水性树脂的需求也越来越大，因此水性丙烯酸树脂的研究具有重要的意义和应用价值。

本研究旨在通过制备水性丙烯酸树脂，并对其物理化学性能进行研究，为其更广泛的应用提供基础数据与实验支持，具有重要的理论和实际意义。

二、研究内容1. 水性丙烯酸树脂的制备工艺研究水性丙烯酸树脂的制备工艺对其性能的影响很大，本研究将尝试采用不同的制备工艺，对比其效果，选择最佳的工艺，达到最优的制备效果。

2. 水性丙烯酸树脂的表征方法研究本研究将尝试采用FTIR、TG和DSC等表征方法，对水性丙烯酸树脂进行表征，了解其分子结构、热稳定性等理化性质。

3. 水性丙烯酸树脂的应用研究本研究将在实验室条件下，将水性丙烯酸树脂应用于不同的领域，如涂料、印刷油墨等，对其性能进行测试和研究，以期了解其应用性能和应用潜力。

三、研究计划本研究计划在一年内完成，具体的时间安排和工作进度如下：第一阶段（2个月）：文献调研和实验设计，包括了解水性丙烯酸树脂制备和应用的研究现状和最新进展，分析和总结目前的研究热点和难点，确定研究方向和实验设计。

第二阶段（3个月）：水性丙烯酸树脂制备和表征，包括采用单体聚合法或乳液聚合法、交联剂种类和用量的选择，通过FTIR、TG和DSC方法对其进行表征。

第三阶段（4个月）：水性丙烯酸树脂的性能测试，包括附着力、耐水性、耐化学性、透明度等方面的测试，了解其性能和应用潜力。

第四阶段（3个月）：实验结果统计和分析，撰写毕业论文、开题报告和检查。

四、预期结果与意义通过制备和表征水性丙烯酸树脂的过程和性能测试，本研究预期可以得到以下结果和意义：1. 选择出较为优秀的水性丙烯酸树脂制备工艺，制备出高品质的水性丙烯酸树脂产品。

山　东　化　工 收稿日期：２０１７－１２－２７基金项目：２０１６年临沂大学教改项目（以社会需求为导向的材料科学与工程专业创新人才培养模式改革研究）；２０１７年临沂大学学生学习评价改革课程（高分子物理实验）；临沂大学大学生创新创业训练项目（Ｎｏ：２０１７１０４５２１６９）作者简介：崇云凯（１９９７—），男，临沂大学在校本科生；通讯作者：马登学，男，博士，副教授，主要从事高分子材料的合成与应用。

水性丙烯酸树脂的合成、改性及其应用研究进展崇云凯，王永春，雷淑媛，代月，马登学（临沂大学材料科学与工程学院，山东临沂　２７６００５）摘要：丙烯酸树脂具有许多优良的性能，例如色浅、保光、保色、耐候、耐腐蚀、抗老化等诸多优点，其应用非常广泛。

本文主要介绍丙烯酸树脂在各方面的应用及其改性。

关键词：丙烯酸树脂；水性；改性中图分类号：ＴＱ３２５．７ 文献标识码：Ａ 文章编号：１００８－０２１Ｘ（２０１８）０３－００５６－０２Ｓｙｎｔｈｅｓｉｓ，ＭｏｄｉｆｉｃａｔｉｏｎａｎｄＡｐｐｌｉｃａｔｉｏｎｏｆＷａｔｅｒｂｏｒｎｅＡｃｒｙｌｉｃＲｅｓｉｎＣｈｏｎｇＹｕｎｋａｉ，ＷａｎｇＹｏｎｇｃｈｕｎ，ＬｅｉＳｈｕｙｕａｎ，ＤａｉＹｕｅ，ＭａＤｅｎｇｘｕｅ（ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＬｉｎｙｉＵｎｉｖｅｒｓｉｔｙ，Ｌｉｎｙｉ　２７６００５，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｃｒｙｌｉｃｒｅｓｉｎｈａｓｍａｎｙｇｏｏｄｐｒｏｐｅｒｔｉｅｓ，ｓｕｃｈａｓｃｏｌｏｒｌｉｇｈｔ，ｇｌｏｓｓ，ｃｏｌｏｒｐｒｏｔｅｃｔｉｏｎ，ｗｅａｔｈｅｒｉｎｇ，ｃｏｒｒｏｓｉｏｎｒｅｓｉｓｔａｎｃｅ，ａｎｔｉ－ａｇｉｎｇａｎｄｍａｎｙｏｔｈｅｒａｄｖａｎｔａｇｅｓ，ｉｔｓａｐｐｌｉｃａｔｉｏｎｉｓｖｅｒｙｅｘｔｅｎｓｉｖｅ．Ｔｈｉｓｐａｐｅｒｍａｉｎｌｙｉｎｔｒｏｄｕｃｅｓｔｈｅａｐｐｌｉｃａｔｉｏｎａｎｄｍｏｄｉｆｉｃａｔｉｏｎｏｆａｃｒｙｌｉｃｒｅｓｉｎｉｎａｌｌａｓｐｅｃｔｓ．Ｋｅｙｗｏｒｄｓ：ａｃｒｙｌｉｃｒｅｓｉｎ；ｗａｔｅｒｂｏｒｎｅ；ｍｏｄｉｆｉｅｄ 丙烯酸树脂是指以丙烯酸类或其酯类（包括丙烯酸、甲基丙烯酸、丙烯酸乙酯等）为主要单体、以自由基溶液聚合或乳液聚合为主要的聚合方式得到的具有水溶性的高分子材料。

基于Cardura TM E10P水性丙烯酸树脂的合成和应用王丰万，邓子明，王位，阮军（迈图化工企业管理（上海）有限公司，上海201203）摘要：介绍了基于Cardura TM E10P水性丙烯酸树脂的合成和应用，从聚合物制备的相关因素，组成、制备工艺、性能检测等多个方面进行了阐述，同时测试了其相应的固化条件和最终涂料的性能。

关键词：Cardura TM E10P；水性丙烯酸树脂；合成；应用；Abstract：Introduction to the synthesis and application of Cardura TM E10P waterborne acrylic resin with polymer manufacturing conditions, composition, preparation process and properties tests, at the same time, the curing conditions and final coating properties have been evaluated.Key words: Cardura TM E10P; Waterborne acrylic resin; Synthesis; Application;0 引言丙烯酸树脂可以为汽车用清漆提供基料。

溶剂型树脂满足汽车涂料的需要已经很久了。

出于减少有机挥发物的需要，我们已经在研究如何提高树脂的固体份。

出于同样的原因，水性基料已经在底漆和底色漆的生产中得到广泛的运用。

但是对于面漆，仍然还处于完善阶段。

作为水性体系，其中最关键的一个因素是如何使水性体系达到与溶剂型体系相同的性能。

这就需要我们非常小心地控制水性基料制作时的各种参数。

现在的丙烯酸酯类清漆主要通过丙烯酸树脂上的羟基与氨基或者异氰酸酯反应固化。

而使丙烯酸树脂获得羟基的方法之一是将叔碳酸缩水甘油酯—Cardura TM E10P 这个含有很大侧链的单官能团环氧引入丙烯酸树脂。

新型玻璃防雾涂料的制备与性能刘宣国楼白杨摘要：制备了一种新型吸、亲水聚丙烯酸酯树脂防雾涂料。

实验结果表明，该涂料具有优良的防雾性能，以及优良的透明性和抗擦伤性。

关键词：防雾涂料；聚丙烯酸酯树脂；防雾性；接触角引言结雾是人们生活和工作中经常遇到的问题，其最简单、有效的解决方法是采用防雾涂料。

防雾涂料应具有防雾、耐摩擦和耐水性能。

防雾原理及方法有2种：(1)表面吸、亲水化；(2)表面疏水化。

目前所采用的亲、吸水性防雾涂料既有小分子防雾剂，又有各种具有长效防雾效果的高分子涂料。

小分子防雾剂时效短，很难长时间保持防雾效果。

丙烯酸酯树脂防雾涂料是目前较为理想的有效减小玻璃材料与水接触角的长效高分子防雾涂料，具有广泛的应用前景。

本试验采用丙烯酸树脂共聚物为亲、吸水主体，添加表面活性剂十二烷基苯磺酸钠以改善涂膜表面的湿润性，制得的涂膜具有优良的防雾性能和较好的机械性能。

1、实验部分1.1 聚合物的合成将装有搅拌器、冷凝管的磨口四颈烧瓶置于水浴中，加入丁酮、丙烯酸、甲基丙烯酸甲酯、甲基丙烯酸丁酯、十二烷基苯磺酸钠和部分引发剂偶氮二异丁腈(AIBN) ，在氮气的保护下，于65℃条件下反应4.5h，反应中加入剩余的引发剂，再加入N、N-亚甲基双丙烯酸铵反应2h后停止反应，保温lh即可。

1.2 防雾膜的制备将反应所得粘稠液体均匀涂布在洁净的玻璃表面上，使其厚度均匀，中间不得有气泡，在通风处晾干，再移入120℃的烘箱中烘烤1h，涂膜完全固化后取出，放在干燥的地方待用。

1.3 性能测试对制得的样片进行防雾性、抗擦伤性以及透明性的测试。

2、结果与讨论2.1 聚合单体的选择选用多种单体接枝共聚，主要是综合利用各自的特点，使制得的防雾涂料能满足各方面的要求。

考虑到官能团单体带有一定的COOH、OH ，能有效提高涂膜的吸、亲水性能、附着力和耐溶剂性。

含有羟烷基的丙烯酸或甲基丙烯酸β-羟基酯合成的聚合物因含有亲水性羟基而亲水性更高，但这些单体通常难以获得，需要自制，不适于大规模生产及应用，同时市场价格很高。

水性丙烯酸树脂的设计合成及应用一、本文概述水性丙烯酸树脂作为一种重要的高分子材料，在涂料、粘合剂、油墨等领域具有广泛的应用。

本文旨在全面介绍水性丙烯酸树脂的设计合成方法、性能特点以及在实际应用中的优势。

文章首先概述了水性丙烯酸树脂的发展历程和现状，然后详细阐述了水性丙烯酸树脂的合成原理和技术，包括原料选择、反应条件控制以及聚合反应动力学等方面的内容。

接着，文章重点分析了水性丙烯酸树脂的物理化学性质，如分子量分布、玻璃化转变温度、耐水性、耐候性等，以及这些性质对其应用性能的影响。

文章探讨了水性丙烯酸树脂在涂料、粘合剂、油墨等领域的具体应用案例和市场前景，以期为读者提供全面而深入的了解，推动水性丙烯酸树脂的进一步研究和应用。

二、水性丙烯酸树脂的设计水性丙烯酸树脂的设计是水性涂料领域的关键技术之一，其目标是开发出性能优异、环保友好的树脂，以满足日益增长的环保需求和市场要求。

在设计水性丙烯酸树脂时，需要综合考虑分子结构、官能团、分子量分布、亲水亲油平衡（HLB值）等因素。

分子结构设计是水性丙烯酸树脂设计的核心。

通过选择合适的丙烯酸单体，如甲基丙烯酸甲酯（MMA）、丙烯酸丁酯（BA）等，并调整单体的配比，可以调控树脂的硬度、柔韧性、耐候性、耐水性等性能。

同时，引入功能性单体，如羟基丙烯酸酯、羧基丙烯酸酯等，可以赋予树脂特殊的功能，如交联性、自乳化性、耐水性等。

官能团的引入对于水性丙烯酸树脂的性能也至关重要。

官能团可以影响树脂的分子间相互作用、相容性以及界面性能。

例如，引入羟基或羧基官能团可以提高树脂的水分散性，同时增加其与基材的粘附力；引入氨基或酰胺官能团可以提高树脂的耐水性和耐化学腐蚀性能。

分子量分布也是水性丙烯酸树脂设计中的重要因素。

通过控制聚合反应的条件，如温度、引发剂浓度、反应时间等，可以得到不同分子量分布的树脂。

分子量分布越窄，树脂的性能越稳定；而分子量分布适当拓宽，则可以提高树脂的柔韧性和抗冲击性能。
