西门子系列变频器..

西门子G120系列变频器调试说明1.1操作面板G120变频器bop2操作面板内容如图1所示，操作显示界面由：monitoring （电机监测）、control（控制）、diagnostics（诊断）、parameter（参数类设置）、setup（变频器相关设置）、extras（额外）组成。

面板操作按钮由ESC（返回）、OK（确定）、HANDAUTO（手自动模式切换）、↑键、↓键、绿色电机启动按钮和红色电机启动按钮组成。

1.2电机的快速调试首先开启变频器时，需要复位变频器的参数，进入setup项目后，确认reset,会出现对话选项no和yes，选择yes后确认，等待变频器恢复默认设置。

注：此操作主要是清除之前变频器设置好的电机相关的参数，防止有多余的不必要的参数设置影响自身试验台的相关变频器和电机的正常运行，确保之后的相关调试不会出现异常情况。

成功复位后，无需断电重启，进入parameter后会出现两个选项：standard （标准级）、expert（专家级、额外相关参数），进入standard，将P10=1后，参照电机铭牌，按照表格1设置相关参数。

设置完后将P1900=1，此操作是使电机动态自学习。

然后把P10=0。

按esc 键回到起始面板后，按HANDAUTO键后，面板会出现手动的图标（一只手的样式），然后手动按↑键设置电机转速（设置50r/min左右即可），按绿色电机启动按钮，电机将会开始自学习，显示面板会出现MOT ID提示。

电机和变频器均会有响声，是正常现象。

电机识别和自学习完成后，显示面板报错提示X会消失。

此时电机快速调试完成，可实现在bop2操作面板上手动设置电机转速旋转。

无需重新断电。

注：设置成功后再进入standard（标准级）项点，将P971=1，此操作是保存参数设置。

否则断电后下次启动变频器指示绿灯RDY将会频闪（参数设置中无法操作电机）、且电机无法手动控制。

自学习时电机会自动运行，注意保持距离，以防出现意外时伤及人员。

西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。

³西门子G120变频器由两部分组成：控制单元（CU）和功率模块（P M）。

控制单元负责控制和监视功率模块和连接的电机，并提供操作员界面和通信接口。

功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的电机。

高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和功率因数。

高可靠性：采用先进的散热设计，保证了功率模块的稳定运行。

具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器和电机的安全运行。

高灵活性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。

支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现与上位控制系统的无缝对接。

高智能化：具有自动调节功能，可根据电机参数和负载情况自动优化控制策略。

具有故障诊断功能，可显示故障代码和故障原因，并提供相应的解决方案。

具有数据备份功能，可将变频器参数保存在存储卡中，方便更换或复制。

二、产品型号G120C：是一种紧凑型变频器，集成了控制单元和功率模块于一体，适用于简单的应用场合，如风机、水泵等。

功率范围为0.55 kW ~ 18.5 kW。

G120 CU240B-2/CU240E-2：是一种标准型变频器，采用分离式的控制单元和功率模块，适用于中等复杂度的应用场合，如输送机、起重机等。

功率范围为0.55 kW ~ 132 kW。

G120 CU250S-2：是一种高性能型变频器，采用分离式的控制单元和功率模块，适用于高精度和高动态性能要求的应用场合，如数控机床、纺织机械等。

产品样本 05.2014高压变频器满足最高要求的变频器选择—— 可靠、精确、耐用西门子变频器是世界上最畅销的高压交流变频器，具有下列显著的综合优势：• 较低的运行成本• 精确的过程控制• 较低的维护成本• 提高生产效率• 杰出的可靠性• 直观的人机界面SINAMICS 完美无谐波GH180变频器应用在电力、石油、化工、采矿、冶金、市政等各种工业行业，帮助您显著提高生产率、增强能源利用率和降低运行成本。

使其成为高可靠性、高精度、长使用寿命的变频应用之首选。

SINAMICS 完美无谐波 GH180 系列高压变频器性能和价值的完美结合能源机构研究资料表明，工业电机每年耗费数万亿度的电能，超过全球全部用电量的50%。

优化的系统设计，效率更高的传动系统以及变频调速设备的应用等都将有助于降低能量消耗。

这意味着选择合适的变频器可以实现对电机、风机、泵和其他设备更为精确、有效的控制，从而有助于降低运行成本。

如果您的生产工艺过程使用了电机、风机或泵类，并且未安装变频器，您会由于过程效率低下而使每月能源成本达上千万美元。

2西门子可提供为客户量身定制的SINAMICS 完美无谐波GH180变频器，从而尽可能的提高效率。

我们是唯一一家可提供功率范围为225至120,000kW变频器的公司。

完美无谐波GH180变频器在全球总装机容量超过220万千瓦，久经考验的完美无谐波GH180 变频器可以承担您所交付的重任。

光明的前途建立在坚实的基础之上完美无谐波GH180变频器于1994年问世，是变频器行业的一次重大技术变革，在可靠性和创新方面不断树立工业标准。

伴随着电力电子功率器件技术进步，西门子对完美无谐波GH180变频器进行了持续的改进，表现在以下三个方面：提高可靠性和可用性、提高效率和减小变频器尺寸。

我们保持了完美无谐波GH180变频器的核心拓扑，并不断提高其性能，确保为产品提供支持。

通过保持相同的拓扑，降低了客户的维护、备件方面的成本，提高了产品质量，降低全周期成本。

西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。

通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。

什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。

它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。

西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。

按照手册中的指示进行安装，确保变频器与电机和电源正确连接。

西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。

2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。

通过控制面板上的调节按钮或旋转开关来调整所需的转速。

3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。

4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。

在遇到问题时，请参考附带的故障排除指南进行处理。

高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。

一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。

- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。

- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。

安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。

2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。

3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。

结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。

如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。

祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。

西门子变频器故障代码简明对照表在工业自动化领域，西门子变频器凭借其出色的性能和稳定性，得到了广泛的应用。

然而，在使用过程中，难免会遇到各种故障。

为了帮助用户能够快速准确地识别和解决问题，下面为大家整理了一份西门子变频器常见故障代码的简明对照表。

一、过电流故障（F0001）过电流故障是西门子变频器中较为常见的一种。

当变频器的输出电流超过了允许的最大值时，就会触发该故障。

可能的原因包括：1、电机短路或接地故障。

2、变频器输出侧短路。

3、加速时间设置过短，导致电机电流瞬间过大。

4、电机负载突变，例如机械卡住。

二、过电压故障（F0002）过电压故障通常发生在电源电压过高或者电机在减速过程中产生的回馈能量无法及时释放的情况下。

具体原因有：1、电源电压超过了变频器的允许范围。

2、减速时间设置过短，导致电机回馈能量无法及时消耗。

3、制动电阻选型不正确或故障。

三、欠电压故障（F0003）欠电压故障可能是由于电源输入电压不足，或者变频器内部的电源电路出现问题。

常见的引发因素包括：1、电源电压过低。

2、电源瞬间停电。

3、变频器内部的整流桥故障。

四、变频器过热故障（F0004）当变频器的温度超过了允许的上限值时，会触发过热故障。

主要原因有：1、变频器散热风扇故障，导致散热不良。

2、环境温度过高。

3、变频器过载运行，产生过多的热量。

五、接地故障（F0021）接地故障表示变频器检测到电机或电缆存在接地问题。

可能是以下原因导致：1、电机接地不良。

2、电机电缆破损导致接地。

六、短路故障（F0022）短路故障一般是由于变频器输出侧发生相间短路或对地短路引起。

可能的原因包括：1、电机相间短路。

2、电机电缆短路。

七、I/O 板故障（F0023）I/O 板故障可能是由于输入输出板的硬件故障，或者是与控制板之间的通信问题。

八、编码器故障（F0090）如果使用了编码器反馈，当编码器出现故障时会触发此代码。

原因可能有：1、编码器损坏。

2、编码器电缆连接不良。

西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。

本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。

2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。

它由输入回路、整流器、滤波器、逆变器和输出回路等组成。

输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。

滤波器用于消除电源中的噪声和干扰。

逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。

输出回路将变频器产生的交流电供应给电机。

3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。

- 接线需要牢固可靠，避免接触不良或松动。

- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。

3.2 接地- 变频器需要良好的接地，确保安全可靠。

- 接地线的截面积应符合要求，接地线的长度应尽量短。

- 接地电阻应符合标准要求。

3.3 散热- 安装变频器时，需要考虑散热问题。

应在通风良好的地方安装，确保变频器的散热良好。

- 变频器的周围不应有阻塞物，确保空气流通。

4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。

- 启动变频器时，应按照正确的步骤进行，避免产生故障。

- 停止变频器时，应先减小负载，然后再停止变频器。

4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。

- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。

- 调节时需要根据实际需要进行调整，避免过高或过低。

5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。

- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。

- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。

汇总西门子变频器G120L特点介绍西门子变频器SINAMICS G120L系列，是通用型单机传动变频器。

它可以满足更加严苛的需求。

西门子变频器SINAMICS G120L可以广泛用于各个领域变频调速控制任务，特别是工业环境下的风机，水泵和压缩机等设备的调速应用.本文下面对西门子变频器SINAMICS G120L 系列的特点做一个简单介绍，供用户在选择时进行参考。

西门子变频器SINAMICS G120L特点1. 坚固耐用西门子变频器SINAMICS G120L可以使用在温度范围0℃~50℃之间，它的防护等级为IP20，并且具有涂层模块，为变频器提供良好的保护作用;2. 创新节能特性西门子变频器SINAMICS G120L的效率可达98%以上，在实际运行期间，部分带载时可以节能运行，并且具有休眠模式，用户可以根据实际需求，灵活进行配置和使用;3. 通讯功能强大西门子变频器SINAMICS G120L具有强大的通讯功能，它可以通过集成的Modbus RTU，BACnet MS/TP等集成到楼宇自动化系统中。

并且可以通过PROFINET和PROFIBUS通讯方式集成到自动化控制系统中;4. 专用功能西门子变频器SINAMICS G120L系列具有风机和水泵的专用功能，采用PID控制器，控制挡板和阀门，通过闭环控制实现压力，温度等控制。

并且提供紧急运行模式，以便在发生火灾等情况时延长驱动运行时间。

西门子变频器SINAMICS G120L系列功能强大，操作简单，通讯能力强。

用户可以将西门子变频器G120L应用在风机，水泵，压缩机等控制对象组成的控制系统中，它的众多特点为用户在使用和调试过程中提供了方便，使得用户提高了工作效率，节约了维护成本，并且为工厂带来了节能效果，提高了效益。

北京天拓四方科技有限公司。

西门子低压变频器介绍在进行变频器选型前，首先确定要采用哪个系列的变频器。

每个系列的变频器都有其特点，了解了这些特点，才能选到最合适的那台变频器。

老系列（1）MicroMaster4，MM4，廉价之选，单象限工作MM420/430/440三个子系列。

MM420的IO数量少，不支持矢量控制，无自由功能块可使用。

功率范围小。

MM430专为风机水泵设计，不支持矢量控制。

功率范围大，在恒压供水等场合有很实用的功能。

MM440是矢量控制变频器，有制动单元，有自由功能块，功能相对强大。

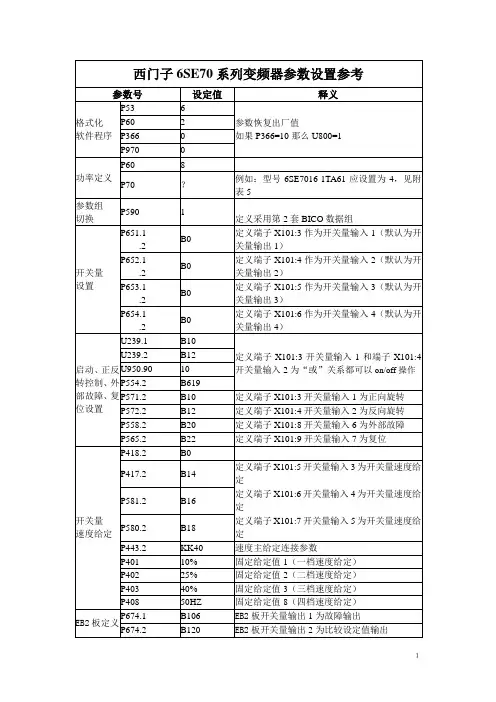

（2）SIMOVERT MasterDrives, 6SE70，工程型变频器，成功之作。

在冶金行业很有统治力。

控制板采用CUVC，可以完美的实现变频器速度、力矩控制的功能，可四象限工作。

15年前的产品了，CPU运算能力有限。

新系列SINAMICS系列变频器（3）G120系列变频器，可以看作是MicroMaster4升级版，在结构和功能上都作了改进。

与MM4不同的是，G120不是一体机，而是分为CU和PM两部分。

而且PM250和PM260创新的采用F3E技术，实现变频器的四象限运行。

高端的CU还集成了安全功能。

（4）S120系列变频器，可以看作是6SE70的升级版，在结构和功能上都作了改进。

控制板采用CU320，各组件之间使用DRIVE_CLiQ接口进行通讯，自动组态带DRIVE_CLiQ接口的设备。

变频器功能十分强大，开放了很多用户接口。

可使用DCC进行编程。

操作面板AOP30的功能也十分强大，比BOP强多了。

以上四种产品，是西门子低压变频器市场上最为常见的变频器。

也是进行工程选的首选。

为了长远考虑，建议使用新系列变频器，即SINAMICS系列变频器。

因为老系列的变频器很快就没有备件可更换了。

除此之外，SINAMICS系列变频器还有很多其他分支。

SINAMICS G120D是基于G120而大幅提升了IP防护等级的变频器。

可以到IP65，但功率范围有限。
