电缆分支箱和环网柜区别

环网柜、电缆分支箱、开关柜、端子箱、低压封闭母线安装工艺目录一、环网柜 (3)1.1施工前现场检查 (3)1.2环网单元安装 (4)二、电缆分支箱 (6)2.1施工前现场检查 (6)2.2 电缆分支箱安装 (6)三、开关柜 (7)3.1施工前现场检查 (7)3.2开关柜安装 (8)3.3开关柜检修 (11)四、屏柜（端子箱） (12)4.1施工前现场检查 (12)4.2屏柜（端子箱）安装 (12)五、低压封闭母线 (13)5.1支架制作和安装 (13)5.2低压封闭母线安装 (14)一、环网柜1.1施工前现场检查（1）包装及密封良好。

（2）开箱检查环网单元型号、规格符合设计图纸要求。

（3）产品的技术文件齐全。

（4）外观应无机械损伤、变形和局部脱落，设备标志、附件、备件齐全。

（5）气室气压应在允许范围内（气压检测装置显示正常）。

（6）基础预埋件及预留孔洞应符合设计要求，预埋件应牢固。

设备安装用的紧固件，应采用防腐处理，并宜采用标准件。

（7）满足GB 7251（2013-2020新规）相关要求。

a：活动部件动作灵活、可靠，传动装置动作正确，现场试操作3 次。

b：室内基础槽钢水平误差＜1mm/m，全长水平误差＜5mm；柜体槽钢不直度误差＜1mm/m，全长不直度误差＜5mm，位置误差及不平行度＜5mm。

c：部分寒冷地区的室外环网单元电缆井深度应大于1500mm，保证开挖至冻土层以下。

d：当环网柜安装在潮气较重，易起凝露的地区时，环网柜宜具备防凝露、通风等装置，并且环网柜基础应加装通风口。

e：环网柜安装有关的构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备或设计有特殊要求时，尚应满足其要求。

1.2环网单元安装（1）应采用专用吊具底部起吊。

（ 2 ）柜体应满足垂直度＜1.5mm/m；相邻两柜顶部水平误差＜2mm，成列柜顶部＜5mm；相邻两柜边盘面误差＜1mm，成列柜面小于5mm，柜间接缝＜1.5mm。

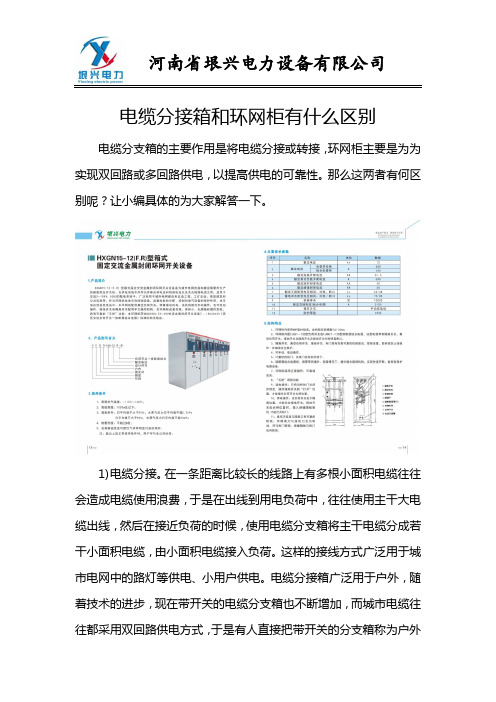

电缆分接箱和环网柜有什么区别电缆分支箱的主要作用是将电缆分接或转接，环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。

那么这两者有何区别呢？让小编具体的为大家解答一下。

1)电缆分接。

在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。

这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。

电缆分接箱广泛用于户外，随着技术的进步，现在带开关的电缆分支箱也不断增加，而城市电缆往往都采用双回路供电方式，于是有人直接把带开关的分支箱称为户外环网柜，但目前这样的环网柜大部分无法实现配网自动化，不过已经厂家推出可以配网自动化的户外环网柜了。

这也使得电缆分支箱和环网柜的界限开始模糊了。

2)电缆转接。

在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000M以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。

环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。

目前先进的环网柜可以做到配网自动化，实现远距离操作。

现在环网柜方式的电缆分支箱也多起来，以后估计会融合一体了。

环网柜既有进线也有出线，电缆分支箱也一样，我认为区别应该是供电方式而非进出线方式，环网柜可以双回路或多回路供电，确保供电可靠性，而电缆分支箱不具备多回路或双回路的供电能力。

另外环网柜现在可以实现配网自动化，进行远程控制，电缆分支箱目前基本不具备这样的功能(带开关的户外环网柜除外)。

电缆分支箱和环网柜在以上性能中不同，在使用中需要按照一定的标准工艺使用，保证充实的使用性能和趋势，能够充分在电力工程中展现良好的性能。

如有疑问欢迎咨询河南垠兴！河南省垠兴电力设备有限公司的经营宗旨是：科技创新、服务社会、创造一流。

配电系统中环网柜的应用摘要：本文从环网柜的种类、优点及运行使用等方面对环网柜在城区配电系统中的应用进行探讨，提出了在现阶段城区配电系统中应尽量采用SF6环网柜的基本观点。

关键词：配电系统；环网柜；应用前言随着经济的不断发展和电能对人们生活的影响越来越大，特别是对于负荷密度较高的城区，供电的可靠性尤其重要。

通过建立以环网结构为主的配电网络，能有效提高供电可靠性，保证供电的连续性，将配电设备故障、维护停电的影响降至最低，而作为环网运行方式中的重要设备—环网柜，以其结构简单、体积小、价格低、可提高供电参数和性能及供电安全等优点，被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

1、环网柜的种类在配电系统中，可起环网功能的设备主要有环网型电缆分支箱和环网柜。

环网型电缆分支箱由于价格较低，安装地点较灵活，特别是在城区建设定型，无法得到配电房位置（环网柜必须安装于配电房内）的情况下，环网型电缆分支箱显示出其灵活的优点，但环网型分支箱与环网柜相比，最大的缺点是安全性能不够（特别是防误操作方面的措施），操作环境不理想，存在一定的危险性，如果条件允许，笔者建议应优先考虑使用环网柜进行环网。

环网柜因其所使用的负荷开关种类不同而分为产气式环网柜、压气式环网柜、真空环网柜、SF6环网柜等几种，其中产气式环网柜、压气式环网柜因所采用的负荷开关存在致命缺陷，可靠性低，现已基本淘汰。

真空环网柜、SF6环网柜因性能指标高、操作维护、维护运行可靠等优点已在配电系统中得到广泛使用。

1.1真空环网柜国内多年生产和使用真空断路器及真空开关柜，真空技术相对成熟，我国自主开发的真空环网柜在型式试验中均表现出较高的性能，但是却始终未能推使用。

主要的原因是操作机构不过关，由于真空开关的操作机构设计较复杂，基于国内的原材料、加工工艺和质量控制水平，国内厂家生产的操作机构质量尚未真正过关。

运行维护困难，如何检测真空环网柜的真空度是运行维护中的大难题。

环网柜及电缆分支箱基础施工方法一、环网柜基础的施工方法：1.施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4底板模板施工——○5底○板浇筑——○6墙板模板施工——○7墙板混凝土浇筑——○7模板拆除——○8抹灰——○9现场清理2.施工方法：1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。

2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。

开挖时要注意下列几点：a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生互相伤害事故。

b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。

c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。

3）在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。

4）在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。

5）在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。

6）墙板混凝土施工方法略同于底板混凝土施工。

7）墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣清理干净。

8）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。

9）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。

二、分支箱基础的施工方法：1、施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈○xx模板施工——○6圈梁浇筑——○7抹灰——○8现场清理2、施工方法：1）~3）同环网柜基础施工；4）在垫层施工完成并达到一定强度后，用水将垫层表面的泥砂冲洗干净，略干后，用墨线在垫层上按图将墙体位置弹出，然后进行砌体砌筑作业，作业前应先用水湿润砖块，再行使用。

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今 (de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成(de)叫法,原指(de)是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜(de)代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护(de)变压器(de)规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低（呵呵,少数进口产品并不便宜）,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A（少数达到1 700A）,变压器柜（出线柜）额定电流（熔断器）一般不大于125A,高档负荷开关(de)转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、S F6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行（俗称手拉手）,或有可能进行负荷割接（将一条线上(de)负荷切换到另一条线上）,实现这些功能(de)配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端(de)SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到(de)一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同(de)优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置(de)一种开关电器,使用SF6气体作为绝缘和灭弧介质(de)负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能(de)三工作位负荷开关,都有结构简单、价格便宜(de)特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流(de)范围以内)和正常工作电流(de)关合和开断,并且还要求承担"转移电流"(de)开断.而变压器高压侧(de)短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器(de)熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机(de)结合起来,就可满足配电系统各种正常和故障下运行操作保护(de)要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧(de)配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高(de)用户,进线必须采用双电源切换柜.七楼所说(de)“现在也有人将负荷开关及熔断器组合(de)高压开关柜叫环网柜,主要是容易和用断路器(de)开关柜区分开来”不太准确,环网柜也有装断路器(de)方案户外环网一般用于城市电网,采用共箱式(de)SF6环网柜,这种柜型最大(de)特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电(de)方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手(de)环网供电模式.为保证供电(de)可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本(de)环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今(de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.（4）8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计,满足各种终端型和环网型用户(de)需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de), 但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"(de)含义(de). 这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,"环网柜"就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.。

电缆分支箱和环网柜区别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电缆分支箱和环网柜区别电缆分支箱的主要作用是将电缆分接或转接。

1)电缆分接。

在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。

这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。

广泛用于户外，随着技术的进步，现在带开关的电缆分支箱也不断增加，而城市电缆往往都采用双回路供电方式，于是有人直接把带开关的分支箱称为户外环网柜，但目前这样的环网柜大部分无法实现配网自动化，不过已经厂家推出可以配网自动化的户外环网柜了。

这也使得电缆分支箱和环网柜的界限开始模糊了。

2)电缆转接。

在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000M以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。

环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。

目前先进的环网柜可以做到配网自动化，实现远距离操作。

现在环网柜方式的电缆分支箱也多起来，以后估计会融合一体了。

环网柜既有进线也有出线，电缆分支箱也一样，我认为区别应该是供电方式而非进出线方式，环网柜可以双回路或多回路供电，确保供电可靠性，而电缆分支箱不具备多回路或双回路的供电能力。

另外环网柜现在可以实现配网自动化，进行远程控制，电缆分支箱目前基本不具备这样的功能(带开关的户外环网柜除外)。

电缆分支箱和环网柜在以上性能中不同，在使用中需要按照一定的标准工艺使用，保证充实的使用性能和趋势，能够充分在电力工程中展现良好的性能。

电缆分支箱是简化版的环网柜，价格便宜，可靠性差，一般不设负荷开关或仅在进线与出线之间设一组负荷开关。

10kV配电环网柜根底知识详解！1、环网柜概述环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心局部采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电平安等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行〔俗称手拉手〕，或有可能进行负荷割接〔将一条线上的负荷切换到另一条线上〕实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称"户外箱式环网柜";、"开闭器";。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，本钱较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A〔少数到达1700A〕，变压器柜〔出线柜〕额定电流〔熔断器〕一般不大于125A，高档负荷开关的转移电流可以到达2800A。

局部负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或到达开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

电缆分支箱及环网柜、箱变的运用大型厂矿多自设降压站，有高压配电室及中压配电室。

配电变压器设备容量跨过10000kVA的较大用户，大都由城市共用变电站以专用线路放射式供电，自身建有中压配电室，开关柜内装首要元件多为真空断路器。

但对中小用户来说，10kV供电选用环网柜，是最常用的终端配电办法，而中小容量用户又占绝大大都，此种环网供电足以满意二级负荷的央求。

对三级用电负荷选用电缆分接箱有其超卓的利益，应大力主张及推行运用。

对懈怠用户，且用电容量不大时，或要10kV供电伸入负荷基地时，选用箱式变电站（或称拼装式变电站，预装式变电站）供电更具合理性。

一．环网接线与环网开关柜1．环网主接线环网接线分单环接线，双环接线，至于三环、四环接线根柢不必。

运用最多的单环接线，它是由变电站或开关站同一母线段或纷歧样母线段引出二回路电缆线路构成环路，环内负荷由这两回线路一同供电，一但其间一回路呈现缺点，另一回路可背负环内悉数负荷的供电。

每回电缆线路首段皆有断路器，每条回路可设纵差维护的扶引电缆。

为此被维护的线路两头开关柜内应配有相应的电流互感器。

假定两回供电线路取自纷歧样的变电站或开关站，有的材料称此种接线为拉手式环网，笔者对此不予认同，不该叫环网接线了，而应称双电源基地有联络开关树干式供电了。

单环网供电主接线典型接线看图1图1.单环典型主接线此种接线供电牢靠较高，彻底能满意二级负荷的央求。

例如：当A点发作缺点，只需把A点两头的4#、5#负荷开关断开，可持续结束供电。

只需精确地断定缺点点，康复供电就十分简略了，关于环网典型主接线，有的以为两路出线只需接入同一变电站同一条母线，或接入同一变电站两断母线上，两段母线的联络开关一向处于闭合方位，不然不该称环网母线。

笔者以为，不必在称谓上过于清查了。

2．环网开关柜所谓环网开关柜，真实的意义是用于环网接线的开关柜，它可所以断路器柜，也可所以负荷开关柜，或负荷开关加熔断器柜。

环网柜不是个合理称谓，不过如今所说的环网柜指体积小的负荷开关柜，有点约好成俗的滋味，假定对变压器馈电，即用负荷开关加熔断器柜。
