三维激光扫描介绍

三维激光扫描原理
三维激光扫描是一种用于测量物体表面形状和几何信息的技术。

它利用激光束的特性和传感器的功能来获取物体的三维点云数据。

首先，激光扫描仪发射一束激光光束，并通过镜头将其聚焦到物体表面。

激光光束经过反射后，被激光扫描仪接收器上的传感器捕捉到。

传感器能够测量激光束发射和接收之间的时间差，进而测量光的传播时间。

根据测量时间差和激光光速的已知数值，可以计算出光束从激光扫描仪到物体表面的距离。

通过在不同的位置和角度上多次测量距离，可以获得对物体表面的密集测量点。

同时，激光扫描仪还会记录下激光束的到达角度。

通过测量激光束到达表面时的入射角度，以及记录下的传感器的位置和角度信息，可以计算出物体表面每个点的空间坐标。

最终，将所有测量点的坐标和距离信息整合在一起，就可以得到物体的三维点云数据。

这些点可以表示物体的形状、轮廓和几何特征。

三维激光扫描技术广泛应用于建筑、工程、文化遗产保护和虚拟现实等领域。

它可以快速准确地获取物体的三维模型，为设计、分析和可视化提供基础数据。

同时，随着激光扫描技术的不断发展，其应用领域和效果也将进一步扩展和提升。

三维激光扫描的技术标准一、引言三维激光扫描技术是一种非常重要的数字化测量技术，它可以快速、精确地获取目标物体表面的三维形状信息，被广泛应用于工程设计、文物保护、医学影像等领域。

为了确保三维激光扫描技术在各个领域的应用具有一致的标准和质量，本标准对三维激光扫描技术的相关要求进行了规范，以指导从事相关工作的机构和人员，提高三维激光扫描技术的应用水平。

二、术语和定义1. 三维激光扫描（3D Laser Scanning）：利用激光扫描装置快速获取目标物体表面的三维坐标信息的数字化测量技术。

2. 激光扫描装置（Laser Scanning Device）：用于进行三维激光扫描的装置，包括激光器、扫描控制系统和接收器等部分。

3. 点云数据（Point Cloud Data）：由三维激光扫描仪采集到的目标物体表面上成千上万个离散点的坐标信息。

4. STL文件格式：一种常用的表示三维对象表面的标准文件格式，通常用于三维打印和计算机辅助设计（CAD）等领域。

5. 精度（Accuracy）：指三维激光扫描结果与实际测量值之间的偏差，通常以毫米或微米为单位来表示。

6. 分辨率（Resolution）：指三维激光扫描仪单次扫描所能获取的数据点的密度，描述了点云数据的细节程度。

三、技术要求1. 设备选型- 选择合适的激光扫描装置，应考虑目标物体尺寸、表面材质、扫描精度和速度等因素，确保能够满足实际应用需求。

- 激光扫描装置应具备高精度、高分辨率和稳定的性能，同时具备适应不同环境光照条件的能力，以保证扫描效果的准确性和稳定性。

2. 测量流程- 在进行三维激光扫描测量时，应根据实际情况选择合适的扫描参数，包括激光功率、扫描速度、扫描分辨率等，以保证获得满足精度要求的点云数据。

- 在扫描过程中，应确保扫描装置与目标物体的稳定接触，并采取必要的防护措施，防止外界因素对扫描结果的影响。

- 对于复杂结构的目标物体，可以采用多次扫描并进行数据融合的方式，以获得更全面、更准确的三维信息。

三维激光扫描的技术标准引言三维激光扫描技术是一种通过激光技术获取目标物体表面信息的成像技术。

它广泛应用于工业设计、建筑测量、考古学和地质学等领域。

为了规范三维激光扫描技术的应用和推广，制定相应的技术标准至关重要。

本文将介绍三维激光扫描的基本原理、技术标准的必要性、制定标准的方法以及具体的标准内容。

一、三维激光扫描技术基本原理三维激光扫描技术通过激光测距仪器发射激光束，然后接收反射光，通过测量激光束的回波时间来确定目标物体的距离，从而实现对目标物体表面的高精度测量。

通过控制激光束的方向和位置，可以实现对目标物体的全方位、全面积的扫描，获得其表面的三维点云数据。

二、三维激光扫描技术标准的必要性1. 保障产品质量：三维激光扫描技术在工业设计和制造领域应用广泛，需要制定标准以确保产品测量数据的准确性和可靠性。

2. 推动技术创新：技术标准的制定可以促进三维激光扫描技术的研发和应用，推动技术创新，提高技术水平。

3. 提高行业规范化水平：制定统一的技术标准可以促进行业的规范化发展，提高行业整体水平。

三、三维激光扫描技术标准的制定方法1. 调研分析：首先需要对三维激光扫描技术的现状进行调研和分析，了解行业需求和技术难点。

2. 制定标准内容：根据调研结果，制定三维激光扫描技术标准的具体内容，包括技术参数、测量精度、设备要求、数据处理等方面。

3. 审查完善：将初步制定的标准内容提交给相关的专家和行业组织进行审查和完善，确保标准的科学性和实用性。

4. 发布实施：经过审查完善后，将三维激光扫描技术标准进行正式发布和实施，并向社会公开，推动标准的贯彻执行。

四、三维激光扫描技术标准的具体内容1. 技术参数：包括激光扫描仪的分辨率、测距范围、扫描速度等参数的要求。

2. 测量精度：规定了三维激光扫描技术在测量精度方面的要求，确保测量数据的准确性和可靠性。

3. 设备要求：规定了三维激光扫描仪设备的质量标准和技术要求，包括外观设计、材料选用、稳定性等方面。

m e d i a 三维激光扫描技术简介1三维激光扫描技术三维激光扫描仪主要是一部快速准确的激光测距仪加上一组可导引激光以等速度扫描的反光棱镜,加高清晰摄像机组成。

激光测距仪采用脉冲式测量，可以主动发射激光同时接受来自自然物体的反射信号进行测距,针对每一扫描点可测得测站至扫描点的斜距,配合扫描的水平角和竖直角,可以求得每一扫描点与测站点之间的坐标差,若测站点和一个定向点的坐标为已知值,则可以求得每一扫描点的三维坐标。

三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。

该技术在文物古迹保护、建筑、规划、土木工程、工厂改造、室内设计、建筑监测、交通事故处理、法律证据收集、灾害评估、船舶设计、数字城市、军事分析等领域也有了很多应用。

2技术优势(1)非接触测量。

三维激光扫描技术采用非接触扫描目标的方式进行测量,对扫描目标物体不需进行任何表面处理,直接采集物体表面的空间三维数据且真实可靠。

可以用于解决危险目标、环境(或柔性目标)及人员难以企及的情况,具有传统测量方式难以完成的技术优势。

(2)数据采样率高。

三维激光扫描仪可以达到数十万点/秒。

采样速率是传统测量方式难以比拟的。

m e d i a (3) 主动发射扫描光源。

三维激光扫描技术采用主动发射扫描光源(激光),通过探测自身发射的激光回波信号来获取目标物体的数据信息,因此在扫描过程中,可以实现不受扫描环境的时间和空间的约束。

(4) 高分辨率、高精度。

三维激光扫描技术可以快速、高精度获取海量点云数据,可以对扫描目标进行高密度的三维数据采集,从而达到高分辨率的目的。

(5) 数字化采集,兼容性好。

三维激光扫描技术所采集的数据是直接获取的数字信号,具有全数字特征,易于后期处理及输出。

用户界面友好的后处理软件能够与其它常用软件进行数据交换及共享。

(6) 可与GPS 系统配合使用。

这些功能大大扩展了三维激光扫描技术的使用范围,对信息的获取更加全面、准确。

激光三维扫描成像原理
激光三维扫描成像是一种通过激光光束进行扫描，以获取物体表面的几何形状和细节的方法。

其原理基于激光的能量和光的反射原理。

具体步骤如下：
1. 发射激光光束：首先，激光器产生一束高能量、窄束宽的激光光束，并将其聚焦成一个小点。

2. 扫描光束：扫描机构根据预设的路径和参数，使激光光束在物体表面进行扫描。

扫描的速度和精度决定了最终成像的质量。

3. 光的反射和散射：激光光束照射到物体表面后，光会被物体反射或散射。

反射光会沿不同的反射角度返回到扫描仪的接收器。

4. 接收和记录：接收器感测到反射光，并将其转化为电信号。

这些信号会被记录下来并用于后续的图像处理。

5. 三角测量原理：利用三角测量原理，根据激光发射器、接收器和物体之间的几何关系，计算出物体表面上每个扫描点的坐标位置。

6. 数据处理和图像生成：采集到的数据经过计算和处理，生成一个具有高精度和真实形状的物体表面的三维模型。

这个模型可以用于各种应用，如工业设计、医学、文化遗产保护等。

总的来说，激光三维扫描成像利用激光发射和反射原理，通过
扫描物体表面的光进行测量和计算，最终生成一个高精度的三维模型。

这种技术在许多领域都有广泛的应用和发展空间。

三维激光扫描技术与三维模型重建方法介绍随着科技的迅猛发展，三维技术在各个领域得到了广泛应用。

其中，三维激光扫描技术与三维模型重建方法成为了更加精准、高效的数据采集与处理手段。

本文将介绍三维激光扫描技术的原理和应用，并探讨其中的三维模型重建方法。

一、三维激光扫描技术三维激光扫描技术是一种通过激光束对物体进行扫描和测量的技术。

它通常使用激光测距仪或激光雷达等设备，将激光束照射到物体表面，并测量激光束的反射时间或相位差，从而计算出物体表面的坐标信息。

这种非接触式的测量方式不仅可以快速获取物体的三维形状信息，还能够测量物体的颜色、纹理等属性。

三维激光扫描技术在各个领域都有广泛的应用。

例如，在建筑领域，它可以用来快速、精确地获取建筑物的外观和内部结构信息，为建筑设计和改造提供依据。

在工业制造领域，它可以用来检测产品的尺寸和形状，实现产品质量的自动化控制。

在文化遗产保护领域，它可以用来记录和保护珍贵文物的原貌，并为文物的修复和研究提供参考。

二、三维模型重建方法三维模型重建是三维激光扫描技术的重要应用之一。

它通过对激光扫描数据的处理和分析，生成物体的三维模型。

目前，常用的三维模型重建方法主要包括基于点云的重建方法、基于网格的重建方法和基于体素的重建方法。

基于点云的重建方法是最直接和常用的方法之一。

它将激光扫描仪采集到的点云数据作为输入，通过点云数据的配准、滤波和曲面重建等步骤，生成物体的三维表面模型。

这种方法适用于表面光滑的物体，但对于具有复杂形状和结构的物体，需要更加复杂的算法来处理。

基于网格的重建方法是通过将点云数据转换为三角网格来生成物体的三维模型。

它首先对点云数据进行采样和配准，然后通过网格生成算法对采样数据进行表面重建，得到连续的三角网格。

这种方法适用于不规则形状的物体，但对于在表面上存在空洞或小细节的物体，需要进一步的修复和处理。

基于体素的重建方法是最适用于处理复杂物体的方法之一。

它通过将点云数据转换为三维体素网格，然后对体素网格进行分割、拟合和平滑等操作，最终生成物体的三维模型。

三维激光扫描仪的使用教程及效果展示现如今，随着科技的不断进步与发展，我们生活的方方面面都得益于现代科技的蓬勃发展。

其中，三维激光扫描仪作为一种先进的测量工具，正在被广泛应用于各行业中。

本文将为您详细介绍三维激光扫描仪的使用教程，并通过实际案例展示其出色的效果。

一、三维激光扫描仪简介三维激光扫描仪是一种使用激光测距原理进行三维信息采集与处理的仪器。

它通过发射激光束来扫描物体表面，通过接收激光反射回来的信号来测量物体的位置与形状，从而实现对物体的全方位测量与重建。

相比传统的测量工具，三维激光扫描仪具有测量速度快、精度高、操作简便等优势，被广泛应用于建筑、工程、制造、文化遗产保护等领域。

二、三维激光扫描仪的使用教程1. 准备工作在使用三维激光扫描仪之前，首先需要进行一些准备工作。

确保仪器处于正常工作状态，检查扫描仪的设备连接，确保电源充足，以便正常进行扫描操作。

另外，还需选择合适的扫描场景与扫描模式，根据实际需求确定扫描范围与精度。

2. 扫描操作开始扫描之前，我们需要将三维激光扫描仪放置在固定位置，并确保其稳定。

接着，在扫描软件中设置扫描参数，例如分辨率、角度等。

然后，根据扫描仪的指示，将激光束对准目标物体进行扫描。

在扫描过程中，需保持稳定的手持，保持扫描过程的连贯性和准确性。

3. 数据处理与重建一旦扫描完成，我们可以将扫描的数据导入到计算机中进行进一步处理与重建。

主要的数据处理步骤包括点云配准、深度图像处理、三维模型生成等。

通过配准技术，可以将多次扫描的数据进行对齐，形成一个完整的三维模型。

根据实际需求，可以对三维模型进行编辑、修复、优化等操作，以得到更加精确的模型。

三、三维激光扫描仪的效果展示随着三维激光扫描仪的普及与应用，其出色的效果也逐渐展现出来。

下面将通过几个实际案例展示三维激光扫描仪的应用效果。

1. 建筑测量与设计三维激光扫描仪可以快速准确地获取建筑物的外部结构与内部空间信息，方便进行建筑测量与设计。

三维激光扫描技术1. 概述三维激光扫描技术是一种能够快速、精确地获取实物表面形状和结构的非接触式测量技术。

它利用激光束扫描物体表面，并通过测量激光与物体之间的距离来生成三维点云数据。

这些点云数据可以用来创建模型、进行尺寸分析、检测缺陷等一系列应用。

2. 工作原理三维激光扫描技术的工作原理基于激光测距原理。

激光仪器通过发射脉冲激光束，然后测量激光束与被测物体之间的距离。

具体步骤如下：1.发射激光束：激光仪器发出短脉冲的激光束，激光束照射到被测物体上。

2.接收激光反射信号：激光束照射到物体表面后，会发生反射，并返回到激光仪器中。

3.计算时间差：激光仪器通过测量激光束发射和接收之间的时间差，来计算激光束传播的距离。

4.生成三维点云：根据测得的距离，激光仪器会生成一系列的三维坐标点，这些点组成了被测物体的三维点云数据。

3. 应用领域三维激光扫描技术在许多领域中得到了广泛的应用，主要包括：3.1 工业制造在工业制造领域，三维激光扫描技术被用于产品设计、快速原型制作、模具制造等工艺环节。

通过扫描已有的实物模型，可以快速获取其三维数据，并进行后续的设计和模拟分析。

3.2 建筑设计在建筑设计过程中，三维激光扫描技术可以用于建筑物的测量和模型生成。

传统的测量方式通常需要花费大量时间和人力，而三维激光扫描技术可以快速准确地捕捉建筑物的几何信息，并生成精细的建筑模型。

3.3 文物保护与修复三维激光扫描技术在文物保护与修复中起到了重要的作用。

通过扫描文物表面，可以高精度地记录下文物的形状和纹理信息，为文物的修复和保存提供参考依据。

3.4 地质勘探在地质勘探领域，三维激光扫描技术可用于获取地形、岩体、洞穴等复杂地质结构的三维数据。

这些数据可以帮助地质学家更好地理解地质构造，预测地质灾害，并优化勘探和开采方案。

4. 优势与局限性4.1 优势•非接触式测量：相比传统的测量方法，三维激光扫描技术不需要直接接触被测物体，避免了对物体的损伤。

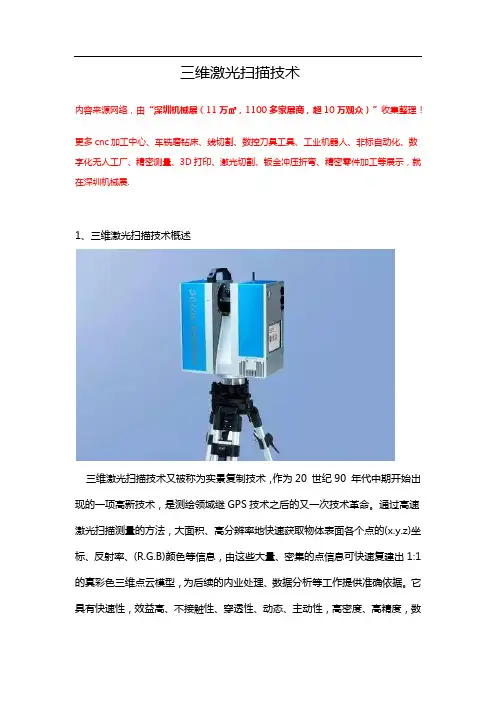

三维激光扫描技术内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.1、三维激光扫描技术概述三维激光扫描技术又被称为实景复制技术，作为20 世纪90 年代中期开始出现的一项高新技术，是测绘领域继GPS技术之后的又一次技术革命。

通过高速激光扫描测量的方法，大面积、高分辨率地快速获取物体表面各个点的(x.y.z)坐标、反射率、(R.G.B)颜色等信息，由这些大量、密集的点信息可快速复建出1:1 的真彩色三维点云模型，为后续的内业处理、数据分析等工作提供准确依据。

它具有快速性，效益高、不接触性、穿透性、动态、主动性，高密度、高精度，数字化、自动化、实时性强等特点，很好的解决了目前空间信息技术发展实时性与准确性的颈瓶。

该技术突破了传统的单点测量方法，具有高效率、高精度的独特优势。

三维激光扫描技术能够提供扫描物体表面的三维点云数据，因此可以用于获取高精度高分辨率的数字地形模型，主要通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据，大量的空间点位信息。

是快速建立物体的三维影像模型的一种全新的技术手段。

三维激光扫描技术使工程大数据的应用在众多行业成为可能。

如工业测量的逆向工程、对比检测；建筑工程中的竣工验收、改扩建设计；测量工程中的位移监测、地形测绘；考古项目中的数据存档与修复工程等等。

2、三维激光扫描原理三维激光扫描仪利用激光测距的原理，通过高速测量记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。

由于三维激光扫描系统可以密集地大量获取目标对象的数据点，因此相对于传统的单点测量，三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。
