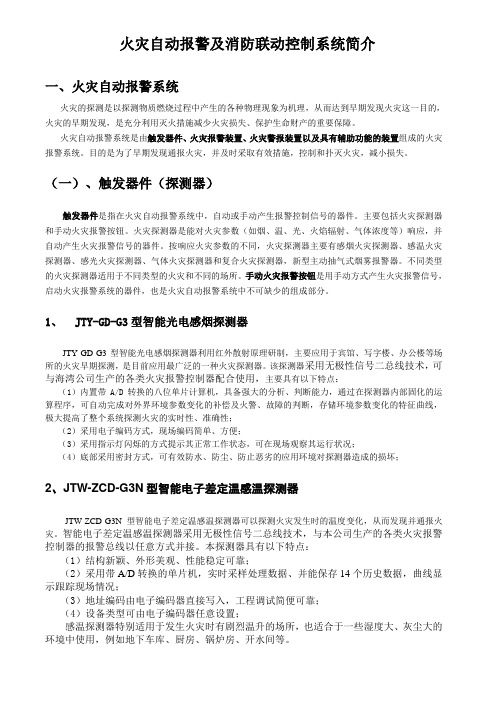

火灾自动报警及消防联动控制系统简介一、火灾自动报警系统火灾的探测是以探测物质燃烧过程中产生的各种物理现象为机理，从而达到早期发现火灾这一目的，火灾的早期发现，是充分利用灭火措施减少火灾损失、保护生命财产的重要保障。

火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有辅助功能的装置组成的火灾报警系统。

目的是为了早期发现通报火灾，并及时采取有效措施，控制和扑灭火灾，减小损失。

（一）、触发器件（探测器）触发器件是指在火灾自动报警系统中，自动或手动产生报警控制信号的器件。

主要包括火灾探测器和手动火灾报警按钮。

火灾探测器是能对火灾参数（如烟、温、光、火焰辐射、气体浓度等）响应，并自动产生火灾报警信号的器件。

按响应火灾参数的不同，火灾探测器主要有感烟火灾探测器、感温火灾探测器、感光火灾探测器、气体火灾探测器和复合火灾探测器，新型主动抽气式烟雾报警器。

不同类型的火灾探测器适用于不同类型的火灾和不同的场所。

手动火灾报警按钮是用手动方式产生火灾报警信号，启动火灾报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分。

1、JTY-GD-G3型智能光电感烟探测器JTY-GD-G3型智能光电感烟探测器利用红外散射原理研制，主要应用于宾馆、写字楼、办公楼等场所的火灾早期探测，是目前应用最广泛的一种火灾探测器。

该探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用，主要具有以下特点：（1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；（2）采用电子编码方式，现场编码简单、方便；（3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏；2、JTW-ZCD-G3N型智能电子差定温感温探测器JTW-ZCD-G3N型智能电子差定温感温探测器可以探测火灾发生时的温度变化，从而发现并通报火灾。

[指南]消火栓系统的基本组成与工作原理消火栓系统的基本组成与工作原理一、给水系统:由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。

其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。

主要任务是:为系统储存并提供灭火用水。

二、消火栓给水系统的工作原理及操作使用方法是:当发现火灾时后，由人打开消火栓箱门、按动火灾报警按钮，由其向消防控制中心发现火灾报警信号或远距离启动消防水泵，然后迅速拉出水带、水枪(或消防水喉)，将水带一头与消火栓出口接好，另一头与水松子接好，展(甩)开水带，开启消火栓手轮，握紧水枪(最好两人配合)，通过水枪(或水喉)产生的身流，将水身向着火点实施灭火。

三、消火栓灭火系统:采用消火栓灭火是最常用的灭火方式，它由蓄水池、加压送水装置(水泵)及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。

水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。

室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。

为保证喷水枪在灭火时具有足够的水压，需要采用加压设备。

常用的加压设备有两种:消防水泵和气压给水装置。

采用消防水泵时，在每个消火栓内设置消防按纽，灭火时用小锤击碎按纽上的玻璃小窗，按纽不受压而复位，从而通过控制电路启动消防水泵，水压增高，灭火水管有水，用水枪喷水灭火。

采用气压给水装置时，由于采用了气压水罐，并以气水分离器来保证供水压力，所以水泵功率较小，可采用电接点压力表，通过测量供水压力来控制水泵的启动。

四、消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分:室内消火栓和室外消火栓。

按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。

按消火栓出水口个数分单口式、双口式和三出水口式等。

室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。

消防系统的组成一、火灾自动报警系统1、系统组成（1）探测器：感烟探测器、感温探测器、火焰探测器2手动报警装置：手动报警按钮 3 报警控制器：区域报警、集中报警、控制中心报警2、系统完成的主要功能火灾发生时,探测器将火灾信号传输到报警控制器,通过声光信号表现出来,并在控制面板上显示火灾发生部位,从而达到预报火警的目的;同时,也可以通过手动报警按钮来完成手动报警的功能;3、系统容易出现的问题、产生的原因、处理方法（1）探测器误报警,探测器故障报警原因：探测器灵敏度选择不合理,环境湿度过大,风速过大,粉尘过大,机械震动,探测器使用时间过长,器件参数下降等;（2）处理方法：根据安装环境选择适当灵敏度的探测器,安装时应避开风口及风速较大的通道,定期检查,根据情况清洗和更换探测器;2手动报警按钮报警,手动报警按钮故障报警原因：按钮使用时间过长,参数下降或按钮人为损坏; 处理方法：定期检查,损坏的及时更换,以免影响系统运行;3 报警控制器故障原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警;处理方法：用表或自身诊断程序检查机器本身,排除故障,或按12处理方法,检查故障是否由外界引起;4线路故障：原因：绝缘层损坏,接头松动,环境湿度过大,造成绝缘下降;处理方法：用表检查绝缘程度,检查接头情况,接线时采用焊接、塑封等工艺;二、消火栓系统1、系统组成, 消防泵、稳压泵稳压罐、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜;2、系统完成的主要功能,消火栓系统管道中充满有压力的水,如系统有微量泄露,可以靠稳压泵或稳压罐来保持系统的水和压力;当火灾时,首先打开消火栓箱,按要求接好接口、水带,将水枪对准火源,打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时,通过消火栓启动消防泵向管道中供水;3、系统容易出现的问题、产生的原因、处理方法（1）打开消火栓阀门无水原因：可能管道中有泄露点,使管道无水,且压力表损坏,稳压系统不起作用; 处理方法：检查泄露点,压力表,修复或安上稳压装置,使管道有水;（2）按下手动按钮,不能联动启动消防泵原因：手动按钮接线松动,按钮本身损坏,联动控制柜本身故障,消防泵启动柜故障或接线松动,消防泵本身故障; 处理方法：检查各设备接线、设备本身器件,检查泵本身电气、机构部分有无故障并进行排除;三、自动喷水灭火系统1、系统组成闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜;2、系统完成的主要功能,系统处于正常工作状态时,管道内有一定压力的水,当有火灾发生时,火场温度达到闭式喷头的温度时,玻璃泡破碎,喷头出水,管道中的水由静态变为动态,水流指示器动作,信号传输到消防控制中心的消防控制柜上报警,当湿式报警装置报警,压力开关动作后,通过控制柜启动喷淋泵为管道供水,完成系统的灭火功能;3、系统容易出现的问题、产生的原因、处理方法（1）稳压装置频繁启动原因：主要为湿式报警装置前端有泄露,还会有水暖件或连接处泄露,闭式喷头泄露,末端泄放装置没有关好; 处理方法：检查各水暖件、喷头和末端泄放装置,找出泄露点进行处理;（2）水流指示器在水流动作后不报信号原因：除电气线路及端子压线问题外,主要是水流指示器本身问题,包括浆片不动、浆片损坏,微动开关损坏、干簧点触点烧毁,永久性磁铁不起作用; 处理方法：检查浆片是否损坏或塞死不动,检查永久性磁铁、干簧管等器件;（3）喷头动作后或末端泄放装置打开,联动泵后前端管道无水原因：主要为湿式报警装置的蝶阀不动作,湿式报警装置不能将水送到前端管道;处理方法：检查湿式报警装置,主要是蝶阀,直到灵活翻转,再检查湿式装置的其他部件;（4）联动信号发出,喷淋泵不动作原因：可能控制装置及消防泵启动柜连线松动或器件失灵,也可能是喷淋泵本身机械故障;处理方法：检查各连线及水泵本身;四、防排烟系统1、系统组成排烟阀、手动控制装置、排烟机、防排烟控制柜2、系统完成的主要功能火灾发生时,防排烟控制柜接到火灾信号,发出打开排烟机的指令,火灾区开始排烟,也可人为地通过手动控制装置进行人工操作,完成排烟功能;3、系统容易出现的问题、产生的原因、处理方法3、1排烟阀打不开原因：排烟阀控制机械失灵,电磁铁不动作或机械锈蚀引起排烟阀打不开处理方法：经常检查操作机构是否锈蚀,是否有卡住的现象,检查电磁铁是否工作正常2排烟阀手动打不开原因：手动控制装置卡死或拉筋线松动; 处理方法：检查手动操作机构;（3）排烟机不启动原因：排烟机控制系统器件失灵或连线松动,机械故障; 处理方法：检查机械系统及控制部分各器件系统连线等;五、防火卷帘门系统1、系统组成感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜2、系统完成的主要功能在火灾发生时起防火分区隔断作用,在火灾发生时,感烟探测器报警,火灾信号送到卷帘门控制柜,控制柜发出启动信号,卷帘门自动降到的位置特殊部位的卷帘门也可一降到底,如果感温探测器报警,卷帘门才降到底;3、系统容易出现的问题、产生的原因、处理方法1防火卷帘门不能上升下降原因：可能为电源故障、电机故障或门本身卡住;处理方法：检查主电、控制电源及电机,检查门本身;2防火卷帘门有上升无下降或有下降无上升原因：下降或上升按钮问题,接触器触头及线圈问题,限位开关问题,接触器联锁常闭触点问题;处理方法：检查下降或上升按钮,下降或上升接触器触头开关及线圈,查限位开关,查下降或上升接触器联锁常闭触点3在控制中心无法联动防火卷帘门原因；控制中心控制装置本身故障,控制模块故障,联动传输线路故障处理方法：检查控制中心控制装置本身,检查控制模块,检查传输线路六、消防事故广播及对讲系统1、系统组成扩音机、扬声器、切换模块、消防广播控制柜2、系统完成的主要功能当消防值班人员得到火情后,可以通过电话与各防火分区通话了解火灾情况,用以处理火灾事故,也可通过广播及时通知有关人员采取相应措施,进行疏散;3、系统容易出现的问题、产生的原因、处理方法1广播无声原因：一般为扩音机无输出处理方法：检查扩音机本身2个别部位广播无声原因：扬声器有损坏或连线松动;处理方法：检查扬声器及接线3不能强制切换到事故广播原因：一般为切换模块的继电器不动作引起处理方法：检查继电器线圈及触点4无法实现分层广播原因：分层广播切换装置故障处理方法：检查切换装置及接线5对讲电话不能正常通话原因：对讲电话本身故障,对讲电话插孔接线松动;或线路损坏烟感探测器的工作原理按照烟感的类型离子型,光电型、红外对射不同而有所差异;1 离子感烟式探测器是点型探测器,它是在电离室内含有少量放射性物质,可使电离室内空气成为导体,允许一定电流在两个电极之间的空气中通过,射线使局部空气成电离状态,经电压作用形成离子流,这就给电离室一个有效的导电性;当烟粒子进入电离化区域时,它们由于与离子相接合而降低了空气的导电性,形成离子移动的减弱;当导电性低于预定值时,探测器发出警报;2 光电感烟探测器也是点型探测器,它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的;根据烟粒子对光线的吸收和散射作用;光电感烟探测器又分为遮光型和散光型两种;根据接入方式和电池供电方式等的不同,又可分为联网型烟感,独立型烟感,无线型烟感;3红外光束感烟探测器是线型探测器,它是对警戒范围内某一线状窄条周围烟气参数响应的火灾探测器;它同前面两种点型感烟探测器的主要区别在于线型感烟探测器将光束发射器和光电接受器分为两个独立的部分,使用时分装相对的两处,中间用光束连接起来;红外光束感烟探测器又分为对射型和反射型两种;温感探测器工作原理温感探测器工作原理主要是利用热敏元件来探测火灾的;在火灾初始阶段,一方面有大量烟雾产生,另一方面物质在燃烧过程中释放出大量的热量,周围环境温度急剧上升;探测器中的热敏元件发生物理变化,从而将温度信号转变成电信号,并进行报警处理; 感温火灾探测器种类较多,根据其感热效果和结构型式可分为定温式,差温式及差定温式三种;电子差定温探测器在设计中一般取两个性能相同的热敏电阻进行搭配,一个放置在金属屏蔽罩内,另一个放在外部,外部的热敏电阻感应速度快, 内部的由于隔热作用感应速度慢;利用它们的变化差异来达到差温报警,同时外部热敏电阻设置在某一固定温度62℃为一级灵敏度,70℃为二级灵敏度,78℃为三级灵敏度,达到定温报警的目的;除信号拾取放大整形外,其它的电路组成基本和离子感烟探测器相同; 根据温感探测器工作原理,温感探测器可以分为3类：1定温式探测器;定温式探测器是在规定时间内,火灾引起的温度上升超过某个定值时启动报警的火灾探测器;它有线型和点型两种结构;其中线型是当局部环境温度上升达到规定值时,可熔绝缘物熔化使两导线短路,从而产生火灾报警信号;点型定温式探测器利用双金属片、易熔金属、热电偶热敏半导体电阻等元件,在规定的温度值上产生火灾报警信号 ;2差温式探测器;差温式探测器是在规定时间内,火灾引起的温度上升速率超过某个规定值时启动报警的火灾探测器;它也有线型和点型两种结构;线型差温式探测器是根据广泛的热效应而动作的,点型差温式探测器是根据局部的热效应而动作的,主要感温器件是空气膜盒、热敏半导体电阻元件等;3差定温式探测器;差定温式探测器结合了定温和差温两种作用原理并将两种探测器结构组合在一起;差定温式探测器一般多是膜盒式或热敏半导体电阻式等点型组合式探测器火焰探测器工作原理工作原理火焰探测器是探测在物质燃烧时,产生烟雾和放出热量的同时,也产生可见的或大气中没有的不可见的光辐射;火焰探测器又称感光式火灾探测器,它是用于响应火灾的光特性,即探测火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器;根据火焰的光特性,目前使用的火焰探测器有三种：一种是对火焰中波长较短的紫外光辐射敏感的紫外探测器；另一种是对火焰中波长较长的红外光辐射敏感的红外探测器；第三种是同时探测火焰中波长较短的紫外线和波长较长的红外线的紫外/红外混合探测器;具体根据探测波段可分为：单紫外、单红外、双红外、三重红外、红外\紫外、附加视频等火焰探测器；根据防爆类型可分为：隔爆型、本安型；传感器类型：对于火焰燃烧中产生的~微米波长的紫外线,可采用一种固态物质作为敏感元件,如碳化硅或硝酸铝,也可使用一种充气管作为敏感元件,如盖革一弥勒管;对于火焰中产生的~3微米波长的红外线,可采用硫化铝材料的传感器,对于火焰产生的~微米波长的红外线可采用硒化铅材料或钽酸铝材料的传感器;根据不同燃料燃烧发射的光谱可选择不同的传感器,三重红外IR3应用较广;光学火焰探测器优点:响应速度快,探测距离远,环境适应性好可靠性高;应用场合高端,石油和天然气的勘探、生产、储存与卸料,海上钻井---固定平台、浮动生产贮存于装卸,陆地钻井---精炼厂、天然气重装站、管道,石化产品---生产、储存和运输设施,油库,化学品,易燃材料储存仓库汽车---制造、油漆喷雾房,飞机---工业和军事,炸药和军需品；汽车---喷漆房医手动火灾报警按钮安装消防手动报警器工作原理在公共场所,如建筑物走道的墙壁上、宾馆楼层服务台附近等比较醒目的地方;当确认火灾发生后,按下按钮上的玻璃面板,可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出该报警按钮的编码或位置并发出报警音响;报警按钮采用现代工艺SMT技术,内置微处理器,随时检测启动按钮的状态是否正常,避免因启动开关的老化造成误报;报警时有一组无源常开触点输出,可同时驱动声光报警器或其他报警器件;手动报警按钮采用大红色全塑结构,由底座和按钮面板两个部分组成,安装拆卸简单、方便,连接紧密,便于工程调试及维修更换;按钮按下后用专用的钥匙进行复位,将钥匙按锁孔位置插入,逆时针旋转45度后可复位按钮;由火灾报警控制器编程端子或电子编码器进行数字编码,减少了因拨码错误或拨码开关本身老化带来的不可靠因素;采用数字化传输方式,提高了抗电磁辐射能力;药业废品焚烧 ;。

目录一、消防系统概述 21.1、消防系统组成 31.2、消防系统分类 3二、消防水系统分类42.1、手动水灭火系统 42.2、自动喷水灭火系统 5三、主要消防水系统介绍 83.1、室外消火栓系统 8 3.2、室内消火栓系统 93.3、自动喷水灭火系统 10四、消防水系统安装技术规范 124.1、施工技术要求 12 4.2、安装施工程序 12 4.3、安装技术措施 13 4.4、管道试压冲洗 244.5、管道防腐及标识 24五、消防器材识别 25一、消防系统概述火是人类生存重要的条件，它既可造福于人类，也会给人们带来巨大的灾难. 因此，在使用火的同时一定注意对火的控制，就是对火的科学管理。

“以防为主，防治结合”的消防方针是相关的工程技术人员必须遵循执行的。

“预防为主”，就是在消防工作的指导思想上把预防火灾的工作摆在首位，动员社会力量并依靠广大群众贯彻和落实各项防火的行政措施、组织措施和技术措施，从根本上防止火灾的发生。

无数事实证明，只要人们有强的消防安全意识，自觉遵守和执行消防法律、法规和规章以及国家消防技术标推，大多数火灾是可以预防的。

“防消结合”，是指同火灾作斗争的两个基本手段——预防火灾和扑救火灾必须有机地结合起来，即在做好防火工作的同时，要大力加强消防队伍的建设，积极做好各项灭火准备，一旦发生火灾，能迅速有效地灭火和抢救，最大限度地减少火灾所造成的人身伤亡和物质损失。

“消防”作为一门专门学科，正伴随着现代科学技术的发展进入到高科技综合学科的行列，是现代建筑中的重要内容。

有效监测建筑火灾、控制火灾、迅扑灭火灾，保障人民生命和财产的安全，保障国民经济建设，是建筑消防系统的任务。

建筑消防系统就是为完成上述任务而建立的一套完整、有效的体系，该体系就是在建筑物内部，按国家有关规范规定设置必需的火灾自动报警及消防设备联动控制系统、建筑灭火系统、防烟排烟系统等建筑消防设施。

1.1消防系统的组成消防系统主要由三大部分构成：一部分为感应机构，即火灾自动报警系统；另一部分为执行机构，即灭火自动控制系统；还有避难诱导系统（后两部分也可称消防联动系统）。

消防系统的组成部分及功能HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消防系统的组成部分及功能1、紧急广播及广播音响系统：组成：消防广播模块、定压功放、广播扬声器。

功能：在紧急情况下用来通知指导人群疏散。

2、消防报警系统：组成：火灾探测器、手动报警模块、控制模块、警铃、消防主机。

功能：用于探测火警地点，以便联动报警系统、灭火系统、排烟系统、和告知管理人员能及时处理。

注：火灾探测器分为感光型、感烟型、感温型、复合型，离子和光电型均属感烟型。

3、消防灭火系统：组成：消火栓泵、喷淋泵、消火栓、喷淋头、干粉灭火器、二氧化碳灭火系统。

功能：用于控制、扑灭火情。

4、消防排烟系统：组成：排烟风机、送风机。

功能：排走烟雾，输送新空气到楼层里案发地。

保证人员安全。

3、自动喷水灭火系统：一、闭式自动喷水灭火系统分类：按其管道内是否充水可分为三种：1，湿式喷水灭火系统，该系统在报警阀的上下管道内均经常充满压力水，适用于室内温度不低于4度，且不高于70度的建筑物构筑物内。

2、干式喷水灭火系统，该系统在报警阀的上下管道内不充压力水，而充以有压力的气体。

它适用于室内温度低于4度或高于70度的建筑物构筑物内。

3、与作用喷水灭火系统。

二、组成：三、喷淋系统联动动作结构图：⑴、喷水→报警阀系统侧水压下降→水源侧压力不变→阀板在压力差下被打开→阀组的压力开关动作→至报警中心、同时启动水力警铃→水流冲动水流指示器→向消防中心报告动作喷头所在位置。

⑵、喷淋头玻璃球色标：红色为68℃?? 动作温度范围：温标-3℃～温标×115%℃???额定工作压力：???????????? 保护面积：9～12㎡⑶、自动喷水灭火系统喷头处的静水压力不得超过1176Kpa。

4、消火栓系统联动：注：启泵前必须确认管内压力是否充足、在无泄压状态下，严禁启泵。

消火栓出口处的静水压力不得超过785Kpa。

消火栓系统基本组成与工作原理一、给水系统：由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。

其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。

主要任务是：为系统储存并提供灭火用水。

二、消火栓给水系统的工作原理及操作使用方法是：当发现火灾时后，由人打开消火栓箱门、按动火灾报警按钮，由其向消防控制中心发现火灾报警信号或远距离启动消防水泵，然后迅速拉出水带、水枪（或消防水喉），将水带一头与消火栓出口接好，另一头与水松子接好，展（甩）开水带，开启消火栓手轮，握紧水枪（最好两人配合），通过水枪（或水喉）产生的身流，将水身向着火点实施灭火。

三、消火栓灭火系统：采用消火栓灭火是最常用的灭火方式，它由蓄水池、加压送水装置（水泵）及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。

水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。

室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。

为保证喷水枪在灭火时具有足够的水压，需要采用加压设备。

常用的加压设备有两种：消防水泵和气压给水装置。

采用消防水泵时，在每个消火栓内设置消防按纽，灭火时用小锤击碎按纽上的玻璃小窗，按纽不受压而复位，从而通过控制电路启动消防水泵，水压增高，灭火水管有水，用水枪喷水灭火。

采用气压给水装置时，由于采用了气压水罐，并以气水分离器来保证供水压力，所以水泵功率较小，可采用电接点压力表，通过测量供水压力来控制水泵的启动。

四、消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分：室内消火栓和室外消火栓。

按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。

按消火栓出水口个数分单口式、双口式和三出水口式等。

室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。

消防控制室组成部分以及基本操作方法消防控制室应至少由火灾报警控制器、消防联动控制器、消防控制图形显示装置、消防电话主机、消防应急广播及成套设备。

消防控制室还应有一部用于火灾报警的外线电话。

消防控制室如下：1火灾报警控制器（典型火灾报警控制器按键及面板说明）1、火灾报警控制器组成（1）液晶屏：用于显示所有报警、故障及各类操作的汉字信息；（2）打印机：打印机可打印系统所有报警、故障及各类操作的汉字信息；（3）指示灯区：包括火警灯、故障灯、屏蔽灯、电源灯、监管灯、消音灯、启动灯、延时灯及自检灯等；红色指示火灾报警状态、监管状态；黄色指示故障、屏蔽、自检状态；绿色表示电源工作状态；（4）时间显示（5）按键：火灾报警控制器按键主要包括：消音键、启动键、控制键、复位键、自检键、屏蔽键、查询键、系统设置键及打印键等。

2、火灾报警控制器主要功能作为火灾自动报警系统的控制中心，火灾报警控制器具有火灾报警功能、火灾报警控制功能、故障报警功能、屏蔽功能、监管功能、自检功能、信息显示与查询功能及电源功能等。

（1）控制器能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直到手动复位。

控制器具有专用火警总指示灯，控制器处于火灾报警状态时，火警示灯点亮。

火灾报警信号能手动消防，当再次有火灾报警信号输入时，能再次启动。

（2）控制器可设置控制输出，用于火灾报警传输设备和消防联动设备等设备的控制，每一控制输出有对应的手动直接控制按钮。

（3）故障报警功能：控制器设专用故障报警总指示灯，无论控制器处于何种状态，只要有故障信号存在，该故障总指示灯点亮。

当控制器内部、控制器与其连接的部件间发生故障时，控制器能在100S内发出与火灾报警信号有明显区别的故障声、光信号，故障声信号能手动消除，如再有故障信号输入时，能再次启动，故障光信号能保持至故障排除。
