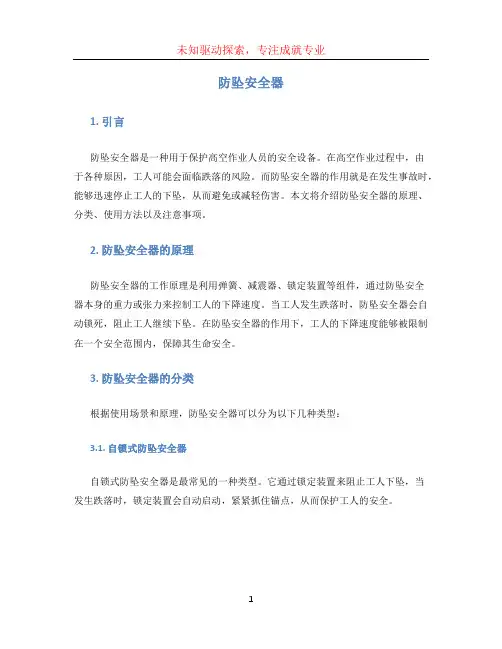

防坠安全器说明书

防坠安全器1. 引言防坠安全器是一种用于保护高空作业人员的安全设备。

在高空作业过程中，由于各种原因，工人可能会面临跌落的风险。

而防坠安全器的作用就是在发生事故时，能够迅速停止工人的下坠，从而避免或减轻伤害。

本文将介绍防坠安全器的原理、分类、使用方法以及注意事项。

2. 防坠安全器的原理防坠安全器的工作原理是利用弹簧、减震器、锁定装置等组件，通过防坠安全器本身的重力或张力来控制工人的下降速度。

当工人发生跌落时，防坠安全器会自动锁死，阻止工人继续下坠。

在防坠安全器的作用下，工人的下降速度能够被限制在一个安全范围内，保障其生命安全。

3. 防坠安全器的分类根据使用场景和原理，防坠安全器可以分为以下几种类型：3.1. 自锁式防坠安全器自锁式防坠安全器是最常见的一种类型。

它通过锁定装置来阻止工人下坠，当发生跌落时，锁定装置会自动启动，紧紧抓住锚点，从而保护工人的安全。

3.2. 减震式防坠安全器减震式防坠安全器在自锁式的基础上增加了减震装置。

当工人发生跌落时，减震装置会缓冲下降速度，降低冲击力，减轻对工人身体的伤害。

3.3. 弹簧式防坠安全器弹簧式防坠安全器采用弹簧作为主要控制装置，当发生跌落时，弹簧会产生张力，减缓下降速度，并最终停止下降。

由于弹簧的紧缩和松开，工人的下降速度能够被有效控制。

4. 防坠安全器的使用方法防坠安全器的使用方法主要包括以下几个步骤：4.1. 安装防坠安全器将防坠安全器的锚点固定在安全的位置，并确保锚点的强度能够承载工人的重量。

根据具体情况选择合适的防坠安全器类型和长度。

4.2. 穿戴防坠安全器工人在进行高空作业前，应正确穿戴防坠安全器，将其连接到锚点上。

检查防坠安全器的各个部件是否正常运行，确保连接牢固可靠。

4.3. 使用防坠安全器在高空作业期间，工人应随时检查防坠安全器的状态，确保工作的稳定性。

当发生跌落时，防坠安全器会自动启动，工人应保持冷静，并等待救援。

5. 防坠安全器的注意事项在使用防坠安全器时，需要注意以下事项：5.1. 定期检查定期检查防坠安全器的各个部件是否正常运行，如弹簧、减震器、锁定装置等，发现异常情况应及时更换或维修。

防坠安全器对施工升降机的安全使用举足轻重，但大部分人对它的工作原理以及如何正确使用都不是很了解，因此也导致了不少不该发生的事故。

防坠安全器是施工升降机上的重要安全保护装置，当吊笼制动器由于各种原因制动失效后，吊笼加速下降，速度增大到一定程度,防坠安全器即起作用将吊笼制动，防止吊笼坠落事故，保证乘员的生命安全。

目前，在建筑施工现场广泛使用的齿轮齿条传动的人货两用施工升降机，配备的是齿轮锥鼓形渐进式防坠安全器，现就其工作原理及正确使用详述如下。

1 齿轮锥鼓形渐进式防坠安全器结构及工作原理图1为齿轮锥鼓形渐进式防坠安全器结构剖面图。

当吊笼在安全器额定速度内运行时，离心块在拉力弹簧的作用下，与离心块座紧紧贴在一起。

此时，离心块、制动锥鼓及外毂均有适当间隙（图2）。

图1防坠安全器结构剖面示意图2升降机正常工作时防坠安全器状态当制动出现问题，吊笼无法控制地下降时，吊笼下降速度会越来越快，当吊笼下降速度超过安全器额定运行速度时，离心力加大，离心块克服拉力弹簧的作用向外甩出,其上端与制动锥鼓内壁逐渐顶紧连为一体，带动制动锥鼓旋转。

此时铜螺母向内作轴向移动,并压紧蝶形弹簧（图3），蝶形弹簧带动制动锥鼓，制动锥鼓与外毂逐渐接触，摩擦制动力矩也渐渐加大，直至吊笼制动。

在铜螺母旋转的同时，带动电气微动开关动作，使电动机断电，安全制动，保证了乘员生命安全和设备的完好。

图3铜螺母压紧弹簧2 齿轮锥鼓形渐进式防坠安全器安全使用根据现行国家标准《施工升降机安全规程》（GB10055—2007）第11.1.9条的规定:防坠安全器只能在有效的标定日期内使用,有效标定期限不应超过一年。

防坠安全器无论使用与否，在有效检验期满后都必须由有资质的法定单位重新进行检验标定。

建议将每次标定后的检验合格证贴于笼内安全器外壳，以方便检查人员及使用人员掌握时间。

《施工升降机齿轮锥鼓形渐进式防坠安全器》（JGJ121—2000）规定：防坠安全器寿命为5年。

防坠器的正确使用方法随着现代建筑和工程施工的不断发展，防坠器作为一种重要的安全保护装备，被广泛应用于高空作业和施工现场。

正确使用防坠器可以有效预防高空坠落事故，保障施工人员的生命安全。

本文将就防坠器的正确使用方法进行详细介绍，以便施工人员能够正确使用防坠器，提高工作安全系数。

首先，使用前需检查防坠器的外观和功能。

在使用防坠器之前，需要对其外观进行检查，确保没有明显的损坏或者缺陷。

同时，还需要对防坠器的功能进行测试，确保其能够正常使用。

如果发现任何问题，应立即停止使用，并及时进行维修或更换。

其次，正确佩戴和固定防坠器。

在使用防坠器时，施工人员需要正确佩戴防坠器，并严格按照说明书上的操作步骤进行固定。

确保防坠器能够牢固地固定在身体上，避免在高空作业时出现脱落或者松动的情况。

再次，正确使用防坠器的操作方法。

在高空作业时，施工人员需要根据实际情况正确使用防坠器。

例如，在攀爬或者悬挂作业时，需要根据防坠器的设计和使用要求正确操作，避免出现误用或者操作不当的情况。

最后，定期检查和维护防坠器。

防坠器作为一种安全保护装备，需要定期进行检查和维护，确保其在使用过程中能够保持良好的状态。

定期检查可以及时发现并解决潜在的问题，确保防坠器的可靠性和安全性。

总之，正确使用防坠器对于保障施工人员的生命安全至关重要。

施工人员在使用防坠器时，需要严格按照操作规程进行操作，确保防坠器能够发挥最大的作用。

同时，定期检查和维护也是非常重要的，可以保证防坠器在使用过程中始终处于良好的状态。

希望本文介绍的防坠器的正确使用方法能够对施工人员的安全作业起到一定的帮助。

防坠安全器说明书(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除防坠安全器说明书篇一：重力防坠器说明书使用说明书中建六局第二建筑工程有限公司GLF-10型防坠器说明书1. 产品介绍本产品是为国力牌附着式升降脚手架设计制造的防坠落安全装置，它具有灵敏度高，安全可靠、使用方便等特点。

它直接作用于导轨中央连接处，结构合理、可靠性强、是爬架防坠落必备的安全装置。

2. 工作原理防坠器锁紧装置采用机械原理，利用自身重力作用和摆块对爬架主框架导轨进行锁住，其安装在爬架导向架下侧，每个导向架处均安装一个防坠器，这样就保证了每个爬架主框架都有三个防坠设施，大大提高了爬架使用的安全。

利用爬架主框架导轨内侧的圆钢连接件与摆块的摆动，达到防坠效果，具体原理如下：爬架提升过程中，随着主框架的提升，主框架内侧的圆钢反复打击防坠器的，防坠器锁块通过自身的重力，不断的反复摆动，若爬架发生坠落，在坠落加速度的作用下，防坠器锁块立即摆动到水平位置，达到锁紧主框架的目的；而在爬架下降过程中，防坠原理也类似于提升过程，不同的是下降和坠落工况下，摆块转动的方向是一致的，摆块通过下降和坠落加速度的不同，已达到防坠的目的。

具体原理示意图如下图所示。

3. 结构特点（1）针对施工中的最不利工况设计；（2）每一处附墙支座均设置一个防坠装置，且防坠装置与附墙支座刚性连接，极大提高了防坠效果和爬架使用安全；（3）摆块及附件均采用高强度材料制作，并经过热处理，可靠性高，卡紧力大；（4）灵敏度高，制动距离短；（5）安装简便，便于操作；本防坠装置连接在爬架导向架下侧，即安装附墙支座时，防坠器便以安装到位。

6. 注意事项（1）由于防坠器连接在附着支座上，故安装附着支座时严禁野蛮施工，以免破坏防坠器的工作状态；（2）在使用过程中，应注意防水、防尘；（3）如使用过程中发现防坠器损坏，或者摆块摆动失灵，应及时停止爬架的升降，并联系厂家进行维修或者更换。

施工升降机专用防坠安全器
在施工升降机的使用过程中，安全始终是首要考虑的因素。

为了防止意外事故的发生，施工升降机必须配备专用的防坠安全器。

防坠安全器是一种重要的安全装置，它可以有效地防止升降机在运行过程中发生坠落事故。

防坠安全器的工作原理是通过感应到升降机的速度和方向来触发相应的保险机构，一旦检测到升降机速度异常或发生坠落的情况，防坠安全器将立即切断升降机的动力源，从而有效地阻止升降机继续下坠。

防坠安全器的安装位置在升降机的顶部和底部，通常采用双层设计，提供双重保护。

同时，防坠安全器还配备了紧急刹车装置，一旦发生紧急情况，操作员可以立即刹车停止升降机的运行。

除了安全功能之外，防坠安全器还具有一定的调节功能。

比如在施工升降机的升降过程中，当吊笼与楼层对不齐时，防坠安全器能够自动调整，保持平衡状态，确保操作员的安全。

值得注意的是，施工升降机专用防坠安全器必须按照相关标准进行选型和安装。

在使用过程中，还需要定期进行检查和维护，确保其正常运行。

总的来说，施工升降机专用防坠安全器是保障工作人员安全的重要装置。

它能够及时发现升降机的异常情况，并迅速采取措
施，防止事故的发生。

因此，在使用升降机时，一定要保证防坠安全器的正常运行，确保工作人员的安全。

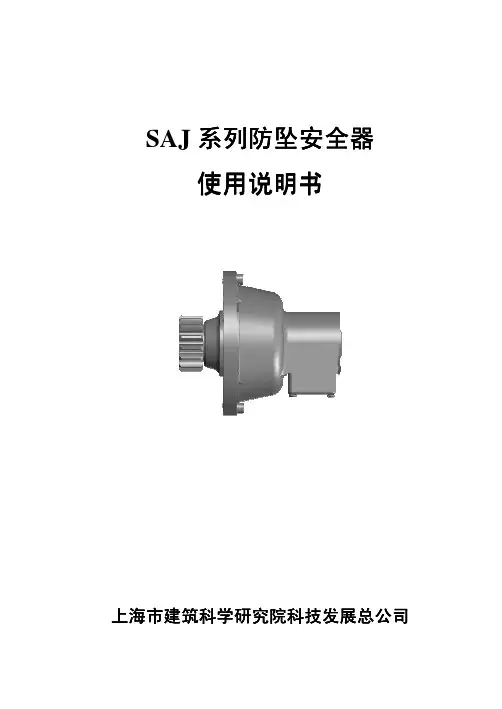

SAJ 系列防坠安全 系列防坠安全器 防坠安全器 使用说明书上海市建筑科学研究院科技发展总公司一. 简介SAJ 系列防坠安全器是齿轮齿条施工升降机上极其重要的安全装置，它能限 制吊笼超速下行，有效地防止和消除吊笼坠落事故的发生。

由上海市建筑科学研究院科技发展总公司研制的 SAJ 系列防坠安全器于 1989 年通过建设部鉴定，与会专家一致认为：该产品具有结构合理、加工精度高、互 换性好、打开速度稳定、标定速度误差小、制动平稳及重量轻等特点。

其性能指 标达到国际同类先进产品水平。

本公司生产的 SAJ 系列产品被定为建设部“八·五” 科技成果推广产品。

SAJ30 型产品获 1991 年度上海市优秀新产品二等奖，SAJ40 型产品获 1997 年度上海市优秀新产品三等奖。

本公司全系列产品由中华联合保险公司承保产品责任险。

二. 主要技术性能参数及安装尺寸型号 参 数 额定制动载荷 KN 额定制动速度 m/s 标定动作速度 m/s 重 量 Kg D1 D2 D3 D4 D5 安装尺寸 L L1 L2 L3 L4 ZSAJ08-1.0 SAJ30-1.2 SAJ30-1.4 SAJ30-1.6 SAJ40-1.2A SAJ40-2.0 SAJ50-1.2 SAJ50-2.0 SAJ60-2.08 1.0 11.5 100e8 Φ196 Φ220 Φ13 Φ75 179 23 31.5 0+0.300 +0.50030 1.2 35 1.4 35 Φ150f9 Φ284 Φ310 Φ15 Φ120 257 27 43+0.300 +0.60040 1.6 50 1.2 2.0 1.2 根据升降机运行速度或用户要求调定50 2.0 56 Φ140f9 Φ330 Φ360 Φ17 Φ96 352 33 45 550.300 64+ +0.60060 2.037.5601512型号说明： 型号说明： 1．SAJ08-1.0、SAJ30-1.2、SAJ30-1.4 三种型号防坠 三种型号防坠安全器无尾部释放机构 防坠安全器无尾部释放机构； 安全器无尾部释放机构； 2．仅 SAJ40-2.0、SAJ50-1.2、SAJ50-2.0、SAJ60-2.0 防坠安全器带过渡齿轮与齿条啮合 防坠安全器带过渡齿轮与齿条啮合， 安全器带过渡齿轮与齿条啮合，其余防坠 其余防坠安全器 防坠安全器 无过渡齿轮； 无过渡齿轮； 3．L4 为齿轮中心至齿条分度线距离。

施工升降机专用防坠安全器的说明及安装SAJ40(30)型防坠安全器属于由速度控制的渐进式防坠安全器，是导轨架装有齿条的施工升降机防止吊笼坠落的安全装置，它能限制吊笼超速运行，有效防止吊笼坠落事故的发生。

该装置主要由齿轮、离心式限速装置和锥鼓形制动器组成，当施工升降机吊笼下行的运行速度达到标定的动作速度时，其离心式限速装置的甩块移位(相当棘爪)，带动锥鼓(相当棘轮)向制动带运动，通过压缩安全器内的碟形弹簧，使锥鼓制动面与制动带接w触摩擦而产生的制动力逐渐增大，最终将吊笼制动停止在导轨架上，从而保证相关人员的生命安全和设备的完好。

aspects of work and life. (E) strengthening the capacity-building of party members. "Two" and end in "." But to do well, not only has "mind", the key to "force". Insist on learning by practice, learning and promote, promote the broad masses of party members and cadres to actively respond to new situations, to learn new skills, make a contribution according to positions. To focus on improving the ability to carry out five new idea.Education guide members cadres accurate grasp strengthening and improved party on economic work led of new requirements, deep understand, and1、实测的安全器动作速度(平均值)V=1.009m/s2、该值与技术要求的转速误差为0.9,，实测动作时的最大制动力矩为4139N.m。

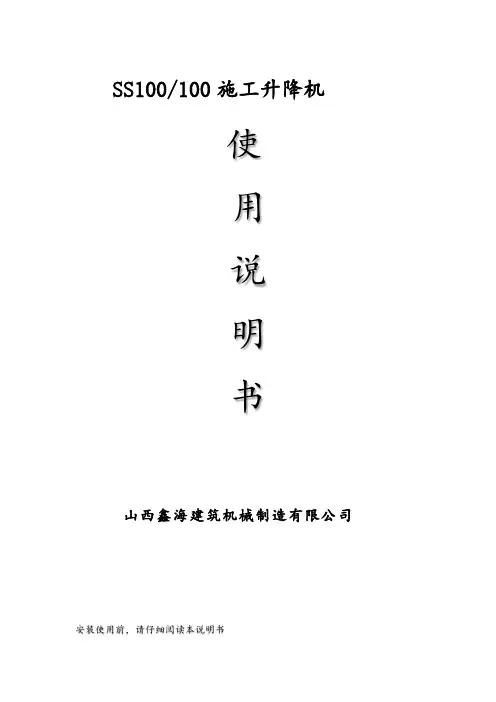

SS100/100施工升降机使用说明书山西鑫海建筑机械制造有限公司安装使用前，请仔细阅读本说明书一、概述SS100/100施工升降机是我公司研制生产的新型垂直运输设备。

本产品采用SC200/200施工升降机的导轨架作为机身，吊笼上安装了SC 施工升降机的防坠安全器，新型卷扬机作为本机的提升动力，附墙架与SC施工升降机完全相同。

该机搭建本公司SC200/200施工升降机的成熟产品平台，排除以往简易升降机安全系数低的弊端，采用了SC200/200施工升降机安全可靠的性能特点，安全性能与SC施工升降机完全相同，价格仅为SC施工升降机的三分之一，可与SC施工升降机媲美，适应现代社会安全文明生产的科学理念，产品安全性能完全符合国家特种设备生产制造要求，并取得特种设备制造许可证。

2.本机安装自升平台，可依靠自升机构完成安装和拆卸的全过程，同时运输效率显著提高，可广泛应用于高低层新建、改建室内外装饰，是建筑行业最适用的且性价比最佳的提升运输设备。

二、主要参数表二、主要组成部件本机有围栏（高层）、底架、导轨架、吊笼、自升平台、附着架、安全保护装臵（高层）、提升机构、电气系统组成等组成。

1.防护围栏:用架管将提升机主机部分围起来，形成一个封闭区域，在防护栏入口处设有防护栏门，可以沿着的导轨上下运动。

(用户自备) 2.底架:有槽钢等型钢拼接而成，提升机的导轨架固定在底架上，它承受有提升机传递的全部垂直载荷，安装时底架通过地脚螺栓与提升机的基础描固在一起。

3.导轨架:是整个提升机的主体和吊笼和上下运动的导轨，(本机采用的导轨架全部借用SC200/200导轨架)，每个导轨架由无缝钢管与角钢拼接而成，每节高度1.5米，节间由4个M24高强度(8.8级)螺栓连接，节间连接螺栓的预紧力矩520NM，导轨架最多可以安装40节，根据架设高度确定需要的数量，节间有定位套定位。

4.吊笼:是提升机的主要工作机构，由型钢焊接而成，两个吊笼分别装于导轨架两侧。
