建筑工程施工测量技术大全(1)

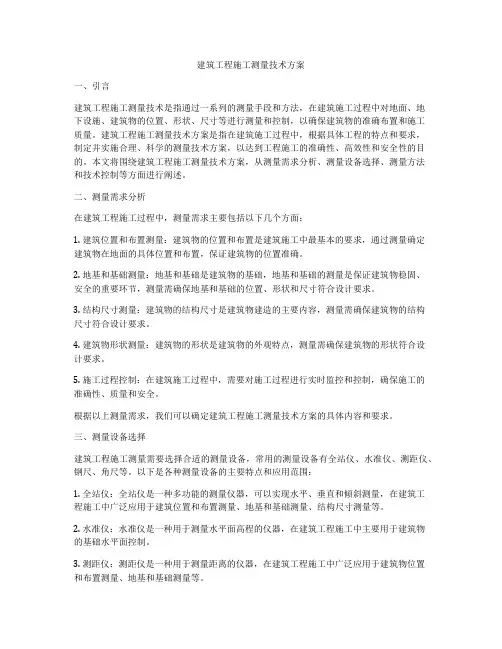

建筑工程施工测量技术方案一、引言建筑工程施工测量技术是指通过一系列的测量手段和方法，在建筑施工过程中对地面、地下设施、建筑物的位置、形状、尺寸等进行测量和控制，以确保建筑物的准确布置和施工质量。

建筑工程施工测量技术方案是指在建筑施工过程中，根据具体工程的特点和要求，制定并实施合理、科学的测量技术方案，以达到工程施工的准确性、高效性和安全性的目的。

本文将围绕建筑工程施工测量技术方案，从测量需求分析、测量设备选择、测量方法和技术控制等方面进行阐述。

二、测量需求分析在建筑工程施工过程中，测量需求主要包括以下几个方面：1. 建筑位置和布置测量：建筑物的位置和布置是建筑施工中最基本的要求，通过测量确定建筑物在地面的具体位置和布置，保证建筑物的位置准确。

2. 地基和基础测量：地基和基础是建筑物的基础，地基和基础的测量是保证建筑物稳固、安全的重要环节，测量需确保地基和基础的位置、形状和尺寸符合设计要求。

3. 结构尺寸测量：建筑物的结构尺寸是建筑物建造的主要内容，测量需确保建筑物的结构尺寸符合设计要求。

4. 建筑物形状测量：建筑物的形状是建筑物的外观特点，测量需确保建筑物的形状符合设计要求。

5. 施工过程控制：在建筑施工过程中，需要对施工过程进行实时监控和控制，确保施工的准确性、质量和安全。

根据以上测量需求，我们可以确定建筑工程施工测量技术方案的具体内容和要求。

三、测量设备选择建筑工程施工测量需要选择合适的测量设备，常用的测量设备有全站仪、水准仪、测距仪、钢尺、角尺等。

以下是各种测量设备的主要特点和应用范围：1. 全站仪：全站仪是一种多功能的测量仪器，可以实现水平、垂直和倾斜测量，在建筑工程施工中广泛应用于建筑位置和布置测量、地基和基础测量、结构尺寸测量等。

2. 水准仪：水准仪是一种用于测量水平面高程的仪器，在建筑工程施工中主要用于建筑物的基础水平面控制。

3. 测距仪：测距仪是一种用于测量距离的仪器，在建筑工程施工中广泛应用于建筑物位置和布置测量、地基和基础测量等。

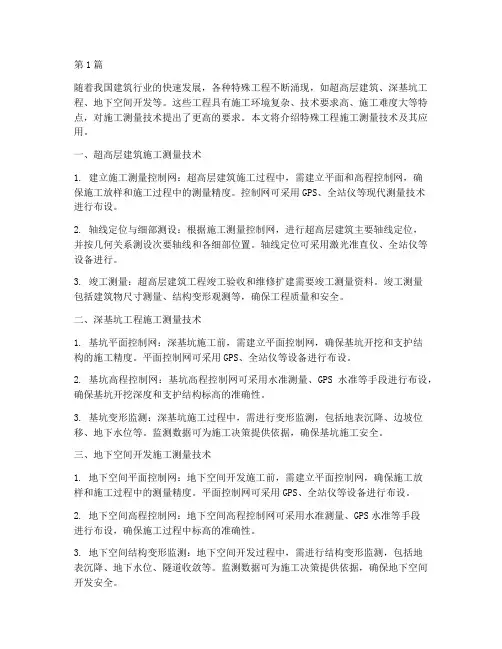

第1篇随着我国建筑行业的快速发展，各种特殊工程不断涌现，如超高层建筑、深基坑工程、地下空间开发等。

这些工程具有施工环境复杂、技术要求高、施工难度大等特点，对施工测量技术提出了更高的要求。

本文将介绍特殊工程施工测量技术及其应用。

一、超高层建筑施工测量技术1. 建立施工测量控制网：超高层建筑施工过程中，需建立平面和高程控制网，确保施工放样和施工过程中的测量精度。

控制网可采用GPS、全站仪等现代测量技术进行布设。

2. 轴线定位与细部测设：根据施工测量控制网，进行超高层建筑主要轴线定位，并按几何关系测设次要轴线和各细部位置。

轴线定位可采用激光准直仪、全站仪等设备进行。

3. 竣工测量：超高层建筑工程竣工验收和维修扩建需要竣工测量资料。

竣工测量包括建筑物尺寸测量、结构变形观测等，确保工程质量和安全。

二、深基坑工程施工测量技术1. 基坑平面控制网：深基坑施工前，需建立平面控制网，确保基坑开挖和支护结构的施工精度。

平面控制网可采用GPS、全站仪等设备进行布设。

2. 基坑高程控制网：基坑高程控制网可采用水准测量、GPS水准等手段进行布设，确保基坑开挖深度和支护结构标高的准确性。

3. 基坑变形监测：深基坑施工过程中，需进行变形监测，包括地表沉降、边坡位移、地下水位等。

监测数据可为施工决策提供依据，确保基坑施工安全。

三、地下空间开发施工测量技术1. 地下空间平面控制网：地下空间开发施工前，需建立平面控制网，确保施工放样和施工过程中的测量精度。

平面控制网可采用GPS、全站仪等设备进行布设。

2. 地下空间高程控制网：地下空间高程控制网可采用水准测量、GPS水准等手段进行布设，确保施工过程中标高的准确性。

3. 地下空间结构变形监测：地下空间开发过程中，需进行结构变形监测，包括地表沉降、地下水位、隧道收敛等。

监测数据可为施工决策提供依据，确保地下空间开发安全。

四、特殊工程施工测量技术应用1. 高精度测量技术：如激光扫描、三维激光扫描等，可快速获取施工场地和施工过程中的三维数据，提高施工测量精度。

施工测量方案与技术措施施工测量是建筑工程的重要环节，测量人员应在作业中采取各种措施，保证测量精度，做到标准化、规范化、程序化，更好地为工程服务。

（一）人员组织及设备配备1、人员组织1名专业测绘工程师，一名持证上岗测量工负责现场测量工作。

2、设备配备本工程拟采用光学经纬仪控制，检测轴线和垂直度；自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。

（二）定位放线1、定位放线依据根据建筑设计总平面布置图确定平面控制方案和施测精度，以规划部门指定的建筑红线桩，国家高程标准桩及现场放线点进行现场轴线控制网和标高控制点的引测。

2、平面控制网的测设（1）场区平面控制网布设原则平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

（2）主轴线控制桩的建立根据建筑物平面形状的特点，利用给定现场放线点定出主控轴线。

定位放线时精确测出控制轴线网，并将标桩设在便于观测又不易遭到破坏的地方加以固定、保护。

（3）定出主轴线控制网以后，依据基础平面图采用直角坐标定位放样的方法加密出建筑物其它轴线，经角度、距离校测符合点位限差要求后，布设建筑物平面矩形控制网。

3、轴线投测控制方法（1）±0.00以下轴线控制施工测量①轴线控制桩的校测在基础施工过程中，根据场区首级平面控制网校测，对轴线控制桩每半月复测一次，以防桩位移动。

②轴线投测方法±0.00以下的基础施工采用经纬仪方向线交会法来传递轴线、引测投点误差不应超过±3mm，轴线间误差不应超过±2mm。

（2）±0.00以上轴线控制施工测量①主体轴线在基础施工完后，根据控制轴线将控制线投测到基础之上，作为轴线向上传递的依据。

在楼板完工后，根据基础上中心线，采用外控法中的侧向借线法将中心线投测到施工层，作为放线依据。

②竖向投测前，应对基准点控制网进行校测，校测精度不宜低于建筑物平面矩形控制网精度，以确保轴线竖向传递精度。

建筑施工测量技术重点、难点及解决方法范本一：建筑施工测量技术重点、难点及解决方法1.测量技术的重要性及作用1.1测量在建筑施工中的作用1.2测量技术的重要性2.建筑施工测量的工作要求2.1测量准确性的要求2.2测量工作的精细程度2.3测量工作的时效性要求3.建筑施工测量中的深度问题3.1复杂地形下的测量难点3.1.1山区地形测量技术3.1.2水域区域的测量问题及解决方法3.2高空测量的特殊要求3.2.1高空测量的安全性要求3.2.2高空测量中使用的仪器设备及技术3.3建筑施工中的物理测量3.3.1地质测量3.3.2地基测量技术要点4.建筑施工测量的解决方法4.1技术手段的选择4.1.1传统测量方法4.1.2现代测量技术4.2仪器设备的运用4.3数据处理及监控系统附件：本文档中涉及的测量图表法律名词及注释：1.测量准确性：指测量结果与真实值之间的误差范围。

2.测量工作的精细程度：指测量中对细节的观察和处理程度。

3.测量工作的时效性要求：指测量工作需要在规定的时间内完成。

4.复杂地形：指地势复杂的地区，如山区、水域等。

5.高空测量的安全性要求：指高处测量过程中所需遵循的安全操作规范。

6.物理测量：指对地质、地基等物理性质进行的测量工作，包括岩石硬度、地基承载力等的测量。

范本二：建筑施工测量技术重点、难点及解决方法1.测量技术的重要性及作用1.1测量在建筑施工中的作用1.2测量技术的重要性2.建筑施工测量的工作要求2.1测量准确性的要求2.2测量工作的精细程度2.3测量工作的时效性要求3.建筑施工测量中的难点问题3.1大地基准及坐标系的确定3.1.1大地基准的选择3.1.2坐标系的选取与转换3.2建筑施工测量中的误差控制3.2.1观测误差的来源及分类3.2.2误差控制与纠正方法3.3特殊施工环境下的测量问题3.3.1高温、低温环境下的测量技术要点3.3.2强风、恶劣天气条件下的测量解决方法4.建筑施工测量的解决方法4.1技术手段的选择4.1.1传统测量方法的适用性分析4.1.2现代测量技术在建筑施工中的应用4.2仪器设备的选择与使用4.2.1测量仪器设备的选购指南4.2.2仪器设备的日常维护与管理4.3数据处理与信息管理4.3.1数据处理的方法与软件选择4.3.2信息管理系统的建立与应用附件：本文档中涉及的测量图表法律名词及注释：1.测量准确性：指测量结果与真实值之间的误差范围。

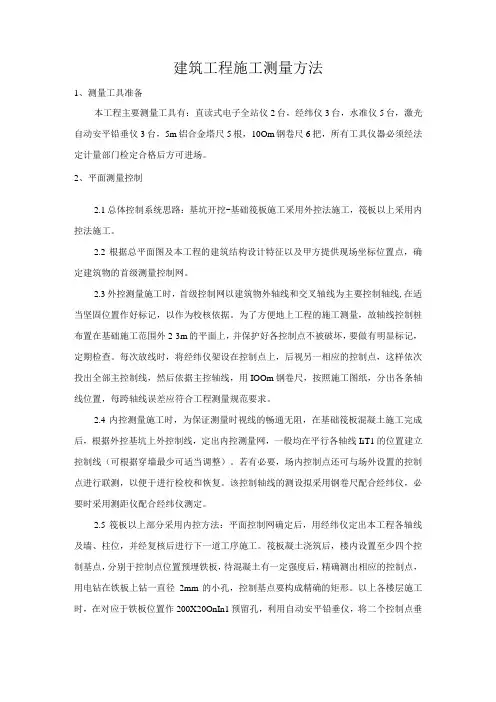

建筑工程施工测量方法1、测量工具准备本工程主要测量工具有：直读式电子全站仪2台，经纬仪3台，水准仪5台，激光自动安平铅垂仪3台，5m铝合金塔尺5根，10Om钢卷尺6把，所有工具仪器必须经法定计量部门检定合格后方可进场。

2、平面测量控制2.1总体控制系统思路：基坑开挖-基础筏板施工采用外控法施工，筏板以上采用内控法施工。

2.2根据总平面图及本工程的建筑结构设计特征以及甲方提供现场坐标位置点，确定建筑物的首级测量控制网。

2.3外控测量施工时，首级控制网以建筑物外轴线和交叉轴线为主要控制轴线,在适当坚固位置作好标记，以作为校核依据。

为了方便地上工程的施工测量，故轴线控制桩布置在基础施工范围外2-3m的平面上，并保护好各控制点不被破坏，要做有明显标记，定期检查。

每次放线时，将经纬仪架设在控制点上，后视另一相应的控制点，这样依次投出全部主控制线，然后依据主控轴线，用IOOm钢卷尺，按照施工图纸，分出各条轴线位置，每跨轴线误差应符合工程测量规范要求。

2.4内控测量施工时，为保证测量时视线的畅通无阻，在基础筏板混凝土施工完成后，根据外控基坑上外控制线，定出内控测量网，一般均在平行各轴线IiT1的位置建立控制线（可根据穿墙最少可适当调整）。

若有必要，场内控制点还可与场外设置的控制点进行联测，以便于进行检校和恢复。

该控制轴线的测设拟采用钢卷尺配合经纬仪，必要时采用测距仪配合经纬仪测定。

2.5筏板以上部分采用内控方法：平面控制网确定后，用经纬仪定出本工程各轴线及墙、柱位，并经复核后进行下一道工序施工。

筏板凝土浇筑后，楼内设置至少四个控制基点，分别于控制点位置预埋铁板，待混凝土有一定强度后，精确测出相应的控制点，用电钻在铁板上钻一直径2mm的小孔，控制基点要构成精确的矩形。

以上各楼层施工时，在对应于铁板位置作200X20OnIn1预留孔，利用自动安平铅垂仪，将二个控制点垂直传递到相应各楼层，再由此控制点连线与轴线的尺寸关系测设出各楼层轴线，继而定出墙位等。

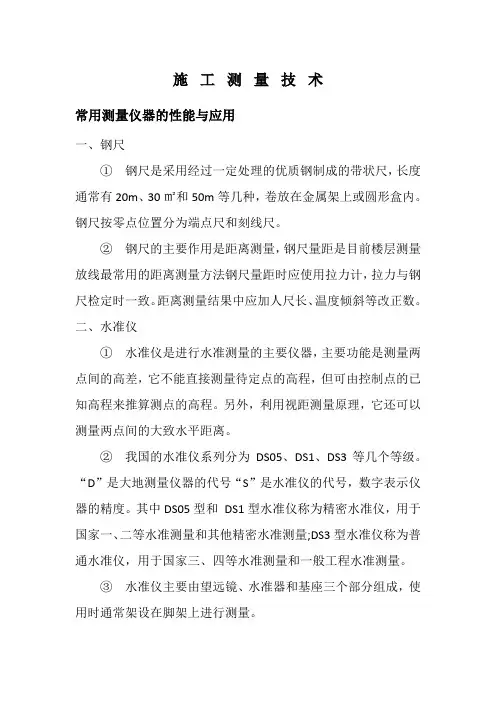

施工测量技术常用测量仪器的性能与应用一、钢尺①钢尺是采用经过一定处理的优质钢制成的带状尺，长度通常有20m、30㎡和50m等几种，卷放在金属架上或圆形盒内。

钢尺按零点位置分为端点尺和刻线尺。

②钢尺的主要作用是距离测量，钢尺量距是目前楼层测量放线最常用的距离测量方法钢尺量距时应使用拉力计，拉力与钢尺检定时一致。

距离测量结果中应加人尺长、温度倾斜等改正数。

二、水准仪①水准仪是进行水准测量的主要仪器，主要功能是测量两点间的高差，它不能直接测量待定点的高程，但可由控制点的已知高程来推算测点的高程。

另外，利用视距测量原理，它还可以测量两点间的大致水平距离。

②我国的水准仪系列分为DS05、DS1、DS3等几个等级。

“D”是大地测量仪器的代号“S”是水准仪的代号，数字表示仪器的精度。

其中DS05型和DS1型水准仪称为精密水准仪，用于国家一、二等水准测量和其他精密水准测量;DS3型水准仪称为普通水准仪，用于国家三、四等水准测量和一般工程水准测量。

③水准仪主要由望远镜、水准器和基座三个部分组成，使用时通常架设在脚架上进行测量。

④水准测量的主要配套工具有水准尺、尺垫等。

常用的水准尺主要有因瓦水准尺、条形码尺和双面水准尺几种。

水准尺一般采用铝合金制成，其长度一般为3m或5m，也有用优质木材制成的长度一般为3m，比较坚固不易变形。

三、经纬仪①经纬仪是一种能进行水平角和竖直角测量的仪器，它还可以借助水准尺，利用视距测量原理，测出两点间的大致水平距离和高差，也可以进行点位的向传递测量。

②经纬仪分光学经纬仪和电子经纬仪，主要区别在于角度值读取方式的不同，光学经纬仪采用读数光路来读取刻度盘上的角度值，电子经纬仪采用光敏元件来读取数字编码度盘上的角度值，并显示到屏幕上。

随着技术的进步，目前普遍使用电子经纬仪。

③在工程中常用的经纬仪有DJ2和DJ6两种,“D”是大地测量仪器的代号,“J”是经纬仪的代号，数字表示仪器的精度，其中，DJ6 型进行普通等级测量，而DJ2型则可进行高等级测量工作。

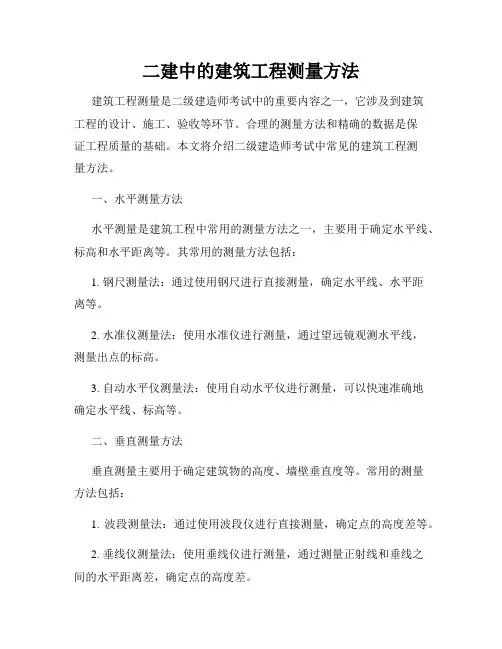

二建中的建筑工程测量方法建筑工程测量是二级建造师考试中的重要内容之一，它涉及到建筑工程的设计、施工、验收等环节。

合理的测量方法和精确的数据是保证工程质量的基础。

本文将介绍二级建造师考试中常见的建筑工程测量方法。

一、水平测量方法水平测量是建筑工程中常用的测量方法之一，主要用于确定水平线、标高和水平距离等。

其常用的测量方法包括：1. 钢尺测量法：通过使用钢尺进行直接测量，确定水平线、水平距离等。

2. 水准仪测量法：使用水准仪进行测量，通过望远镜观测水平线，测量出点的标高。

3. 自动水平仪测量法：使用自动水平仪进行测量，可以快速准确地确定水平线、标高等。

二、垂直测量方法垂直测量主要用于确定建筑物的高度、墙壁垂直度等。

常用的测量方法包括：1. 波段测量法：通过使用波段仪进行直接测量，确定点的高度差等。

2. 垂线仪测量法：使用垂线仪进行测量，通过测量正射线和垂线之间的水平距离差，确定点的高度差。

3. 水准仪测量法：除了用于水平测量，水准仪也可以用于测量建筑物的垂直度。

三、距离测量方法距离测量主要用于确定建筑物之间的距离、间距等。

常用的测量方法包括：1. 刚体测量法：使用刚体测量仪进行测量，通过测量两个固定点之间的距离，确定建筑物之间的间距。

2. 激光测距法：使用激光测距仪进行测量，通过测量激光束的时间、速度等参数，确定建筑物之间的距离。

3. 三角测量法：利用三角形的相似性质，通过测量两个角和一个边的长度，确定建筑物之间的距离。

四、角度测量方法角度测量主要用于确定建筑物之间的夹角、斜率等。

常用的测量方法包括：1. 转盘测量法：使用转盘仪进行测量，通过观测目标点和参考点之间的转盘读数，确定夹角。

2. 全站仪测量法：使用全站仪进行测量，通过观测目标点和参考点之间的水平角和垂直角，确定夹角。

3. 光学测距法：使用测距望远镜进行测量，通过观测目标点和参考点之间的光线方向，确定夹角。

以上是二级建造师考试中常见的建筑工程测量方法。

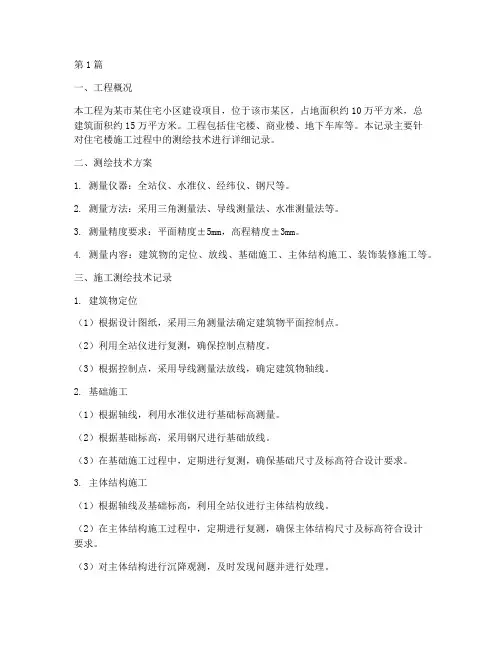

第1篇一、工程概况本工程为某市某住宅小区建设项目，位于该市某区，占地面积约10万平方米，总建筑面积约15万平方米。

工程包括住宅楼、商业楼、地下车库等。

本记录主要针对住宅楼施工过程中的测绘技术进行详细记录。

二、测绘技术方案1. 测量仪器：全站仪、水准仪、经纬仪、钢尺等。

2. 测量方法：采用三角测量法、导线测量法、水准测量法等。

3. 测量精度要求：平面精度±5mm，高程精度±3mm。

4. 测量内容：建筑物的定位、放线、基础施工、主体结构施工、装饰装修施工等。

三、施工测绘技术记录1. 建筑物定位（1）根据设计图纸，采用三角测量法确定建筑物平面控制点。

（2）利用全站仪进行复测，确保控制点精度。

（3）根据控制点，采用导线测量法放线，确定建筑物轴线。

2. 基础施工（1）根据轴线，利用水准仪进行基础标高测量。

（2）根据基础标高，采用钢尺进行基础放线。

（3）在基础施工过程中，定期进行复测，确保基础尺寸及标高符合设计要求。

3. 主体结构施工（1）根据轴线及基础标高，利用全站仪进行主体结构放线。

（2）在主体结构施工过程中，定期进行复测，确保主体结构尺寸及标高符合设计要求。

（3）对主体结构进行沉降观测，及时发现问题并进行处理。

4. 装饰装修施工（1）根据主体结构尺寸及标高，利用全站仪进行装饰装修放线。

（2）在装饰装修施工过程中，定期进行复测，确保装饰装修尺寸及标高符合设计要求。

（3）对装饰装修工程进行验收，确保工程质量。

四、测绘技术总结1. 本工程测绘技术方案合理，测量精度满足要求。

2. 测绘过程中，严格执行测量规范，确保测量数据的准确性。

3. 在施工过程中，及时进行复测，及时发现并处理问题，确保工程质量。

4. 本工程测绘技术记录完整、详细，为后续工程提供了可靠的依据。

总之，本工程施工测绘技术记录全面、详细地反映了工程测绘过程，为工程顺利进行提供了有力保障。

第2篇一、工程概况项目名称：某住宅小区施工测绘项目地点：XX市XX区项目规模：总建筑面积约12万平方米，包含住宅、商业、地下车库等设施。
