瓷砖粘结剂什么是瓷砖粘结剂？瓷砖粘结剂是粘贴瓷砖的水泥基粘结材料，亦称瓷砖胶，是干粉砂浆中最主要的品种之一，是建筑及装饰工程中最普遍使用的粘结材料，可用来粘贴陶瓷砖、抛光砖以及如花岗石之类的天然石材。
它们由骨料、硅酸盐水泥、少量熟石灰与根据产品质量水平要求添加入的功能性添加剂组成。
功能性添加剂能增强从制备到最终应用各个环节上的产品性能，能用薄浆粘贴施工工艺进行施工。
专门设计的干粉粘结砂浆能根据不同的基材（如木板、水泥纤维板）、饰面材质及各种极端的气候条件下（如潮湿、温差）对无机的刚性装饰块材进行粘结。
在《陶瓷墙地砖胶粘剂》（JC/T547—94）的定义中，属于A类产品。
瓷砖粘结剂的主要应用市场有哪些？建筑物内部和外部使用瓷砖有着悠久的历史。
瓷砖提供了美观的装饰性表面和重要的功能性优势，例如防水、坚硬抗磨损的表面、寿命长、卫生以及易于清洗等。
由于这些原因，瓷砖是建筑业中非常重耍的地面和墙壁覆盖材料。
这里面有高吸水率的陶瓷面砖、非耐霜多孔瓷砖、低吸水率的陶瓷外墙面砖、良好耐刮性、耐磨损性和耐候性的完全玻化瓷砖、加上室内及室外使用各种类型的天然石料等，瓷砖胶的市场需求是非常庞大的。
以往瓷砖和石材的粘结材料完全采用现场混合的厚层砂浆。
这种方法是将砂和水泥现场混合制成的简单水泥砂浆，把这种砂浆涂在预浸或者预润湿瓷砖背面，涂有砂浆的瓷砖压到预先润湿的表面上。
然后轻敲瓷砖以保证瓷砖具有一致的平面度。
通过此过程将砂浆压实和使水泥颗粒进入到瓷砖的多孔背面内部和多孔基材中。
采用这种方法如果粘贴大型的饰面砖，如石材、抛光砖等还必须进行机械固定或者加固，并且在水泥硬化后，基底上的砂浆也需要加固。
因为这种简单的砂浆不具有抗流挂性，所以贴砖必须从底部开始，并且在瓷砖之间必须使用定位器以实现整齐的接合。
这种方法效率低，材料用量大，并且需要依赖技术工人的熟练程度和责任心。
而且还需就基底和瓷砖的孔隙率不同，需要进行一定时问的浸泡，砂浆还须以正确的比例、稠度进行混合，并且在贴砖之前在瓷砖的背面涂以数量正确的砂浆。

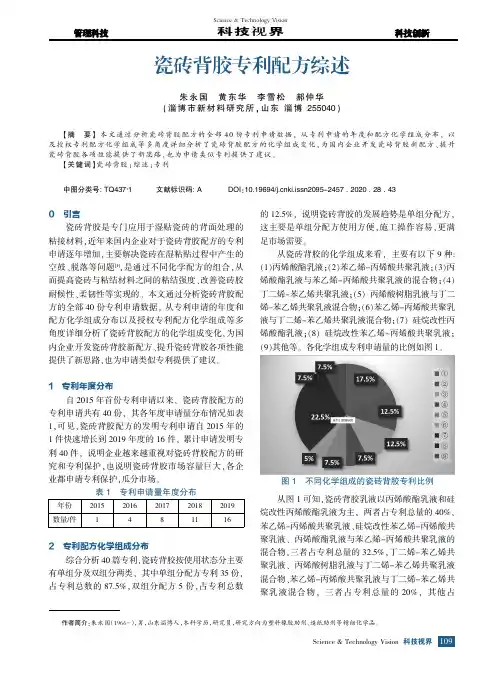

Science &Technology Vision 科技视界0引言瓷砖背胶是专门应用于湿贴瓷砖的背面处理的粘接材料,近年来国内企业对于瓷砖背胶配方的专利申请逐年增加,主要解决瓷砖在湿粘贴过程中产生的空鼓、脱落等问题[1],是通过不同化学配方的组合,从而提高瓷砖与粘结材料之间的粘结强度、改善瓷砖胶耐候性、柔韧性等实现的。
本文通过分析瓷砖背胶配方的全部40份专利申请数据,从专利申请的年度和配方化学组成分布以及授权专利配方化学组成等多角度详细分析了瓷砖背胶配方的化学组成变化,为国内企业开发瓷砖背胶新配方、提升瓷砖背胶各项性能提供了新思路,也为申请类似专利提供了建议。
1专利年度分布自2015年首份专利申请以来,瓷砖背胶配方的专利申请共有40份,其各年度申请量分布情况如表1,可见,瓷砖背胶配方的发明专利申请自2015年的1件快速增长到2019年度的16件,累计申请发明专利40件,说明企业越来越重视对瓷砖背胶配方的研究和专利保护,也说明瓷砖背胶市场容量巨大,各企业都申请专利保护,瓜分市场。
表1专利申请量年度分布2专利配方化学组成分布综合分析40篇专利,瓷砖背胶按使用状态分主要有单组分及双组分两类,其中单组分配方专利35份,占专利总数的87.5%,双组分配方5份,占专利总数的12.5%,说明瓷砖背胶的发展趋势是单组分配方,这主要是单组分配方使用方便,施工操作容易,更满足市场需要。
从瓷砖背胶的化学组成来看,主要有以下9种:(1)丙烯酸酯乳液;(2)苯乙烯-丙烯酸共聚乳液;(3)丙烯酸酯乳液与苯乙烯-丙烯酸共聚乳液的混合物;(4)丁二烯-苯乙烯共聚乳液;(5)丙烯酸树脂乳液与丁二烯-苯乙烯共聚乳液混合物;(6)苯乙烯-丙烯酸共聚乳液与丁二烯-苯乙烯共聚乳液混合物;(7)硅烷改性丙烯酸酯乳液;(8)硅烷改性苯乙烯-丙烯酸共聚乳液;(9)其他等。
各化学组成专利申请量的比例如图1。
图1不同化学组成的瓷砖背胶专利比例从图1可知,瓷砖背胶乳液以丙烯酸酯乳液和硅烷改性丙烯酸酯乳液为主,两者占专利总量的40%,苯乙烯-丙烯酸共聚乳液、硅烷改性苯乙烯-丙烯酸共聚乳液、丙烯酸酯乳液与苯乙烯-丙烯酸共聚乳液的混合物,三者占专利总量的32.5%,丁二烯-苯乙烯共聚乳液、丙烯酸树脂乳液与丁二烯-苯乙烯共聚乳液混合物、苯乙烯-丙烯酸共聚乳液与丁二烯-苯乙烯共聚乳液混合物,三者占专利总量的20%,其他占瓷砖背胶专利配方综述朱永国黄东华李雪松郝仲华(淄博市新材料研究所,山东淄博255040)【摘要】本文通过分析瓷砖背胶配方的全部40份专利申请数据,从专利申请的年度和配方化学组成分布,以及授权专利配方化学组成等多角度详细分析了瓷砖背胶配方的化学组成变化,为国内企业开发瓷砖背胶新配方、提升瓷砖背胶各项性能提供了新思路,也为申请类似专利提供了建议。
瓷砖胶配方比例
瓷砖胶具体配方和配方比例：
1、力固型瓷砖胶（适用于混凝土基面上的瓷砖及石材粘贴），配比比例：42.5R水泥30Kg、0.3mm沙65kg、瓷砖胶基料1kg、水23kg。
2、强固型瓷砖胶（适用于外墙面翻新，防水功能优越，特殊板材的粘贴），配比比例：42.5R水泥30kg、0.3mm沙65kg、瓷砖胶基料
2kg、水23kg。
瓷砖胶推荐使用科顺防水的C600玻化砖专用瓷砖胶，具体优势：优选普通波特兰水泥、精制细骨料并添加聚合物和多种特殊添加剂配制而成。
产品具有优异的保水性，晾置时间更长；选用优质聚合物配方，粘结强度更高更持久。
产品适用于粘结低吸水率的瓷砖以及大尺寸瓷砖，施工方便快捷。

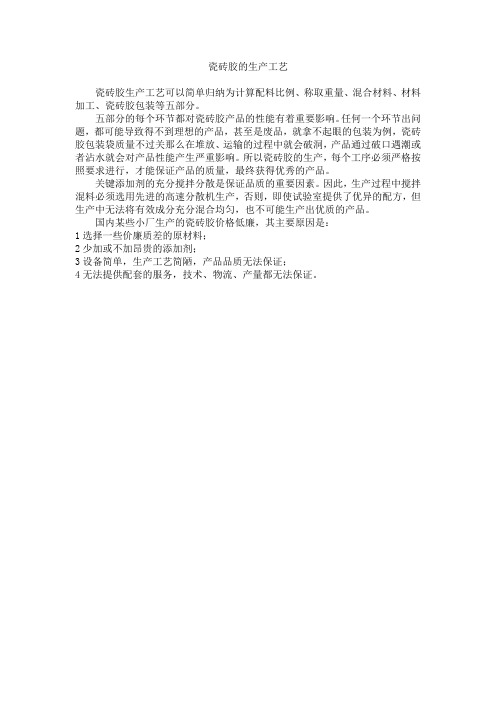

瓷砖胶的生产工艺
瓷砖胶生产工艺可以简单归纳为计算配料比例、称取重量、混合材料、材料加工、瓷砖胶包装等五部分。
五部分的每个环节都对瓷砖胶产品的性能有着重要影响。
任何一个环节出问题，都可能导致得不到理想的产品，甚至是废品，就拿不起眼的包装为例，瓷砖胶包装袋质量不过关那么在堆放、运输的过程中就会破洞，产品通过破口遇潮或者沾水就会对产品性能产生严重影响。
所以瓷砖胶的生产，每个工序必须严格按照要求进行，才能保证产品的质量，最终获得优秀的产品。
关键添加剂的充分搅拌分散是保证品质的重要因素。
因此，生产过程中搅拌混料必须选用先进的高速分散机生产，否则，即使试验室提供了优异的配方，但生产中无法将有效成分充分混合均匀，也不可能生产出优质的产品。
国内某些小厂生产的瓷砖胶价格低廉，其主要原因是：
1选择一些价廉质差的原材料；
2少加或不加昂贵的添加剂；
3设备简单，生产工艺简陋，产品品质无法保证；
4无法提供配套的服务，技术、物流、产量都无法保证。

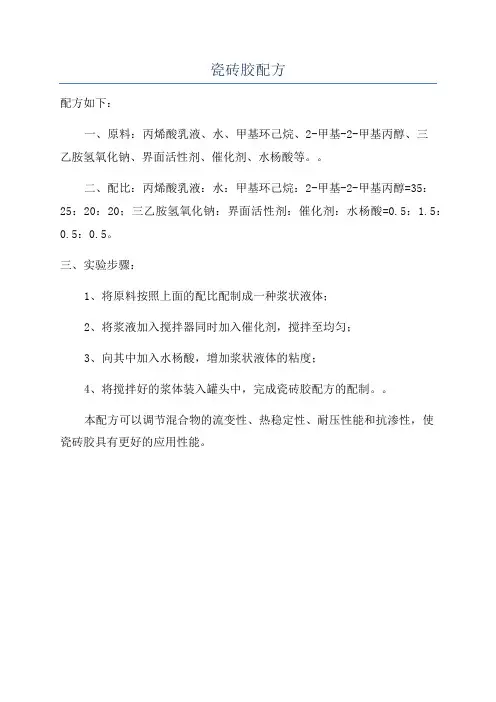

瓷砖胶配方
配方如下：
一、原料：丙烯酸乳液、水、甲基环己烷、2-甲基-2-甲基丙醇、三
乙胺氢氧化钠、界面活性剂、催化剂、水杨酸等。
二、配比：丙烯酸乳液：水：甲基环己烷：2-甲基-2-甲基丙醇=35：25：20：20；三乙胺氢氧化钠：界面活性剂：催化剂：水杨酸=0.5：1.5：
0.5：0.5。
三、实验步骤：
1、将原料按照上面的配比配制成一种浆状液体；
2、将浆液加入搅拌器同时加入催化剂，搅拌至均匀；
3、向其中加入水杨酸，增加浆状液体的粘度；
4、将搅拌好的浆体装入罐头中，完成瓷砖胶配方的配制。
本配方可以调节混合物的流变性、热稳定性、耐压性能和抗渗性，使
瓷砖胶具有更好的应用性能。
c2瓷砖胶标准配方
C2瓷砖胶是一种专门用于安装瓷砖的胶水。
它是由不同组分混合而成的，每个组分的配比都有严格的标准。
以下是C2瓷砖胶的标准配方：
1. 水：瓷砖胶中的水通常占总配方的30% - 40%。
2. 水泥：瓷砖胶中的水泥是主要成分之一，通常占总配方的20% - 30%。
3. 石英砂：石英砂是瓷砖胶中的重要组分之一，它通常占总配方的30% - 40%。
4. 塑料粉：塑料粉可以使瓷砖胶更具有粘性，防止瓷砖松动，它通常占总配方的1% - 3%。
5. 乳化剂：乳化剂可以使瓷砖胶更易于涂抹和更好地附着在墙面上，它通常占总配方的1% - 3%。
6. 助剂：助剂包括防冻剂、防霉剂等，它们可以使瓷砖胶更加耐用，它们通常占总配方的1% - 2%。
需要注意的是，不同厂家的C2瓷砖胶配方可能存在差异，但总体来说，以上成分都是常见的。
此外，瓷砖胶的配比和使用方法也会因不同的材料和场景而变化，使用前需要仔细查看产品说明书，并按照说明书的指示使用。
瓷砖胶的配方及相关的原材料瓷砖胶是一种常用于瓷砖粘贴的建筑材料，它具有优异的粘结性能和耐久性，能够确保瓷砖牢固地固定在墙面或地面上。
瓷砖胶的配方是由多种原材料组成的，下面将介绍一些常见的瓷砖胶配方及相关原材料。
1. 普通瓷砖胶配方：- 水泥：水泥是瓷砖胶的主要成分之一，它具有良好的粘结性和硬化性，能够使瓷砖与基层牢固粘结。
- 石英砂：石英砂是瓷砖胶的主要填料，它具有颗粒均匀、硬度高的特点，能够增加瓷砖胶的强度和耐久性。
- 聚合物粉：聚合物粉是一种增强剂，能够提高瓷砖胶的粘结性能和抗裂性能。
- 黏结剂：黏结剂是瓷砖胶的重要组成部分，常用的黏结剂有改性聚合物、乳胶等，能够增加瓷砖与基层的粘结强度。
2. 高性能瓷砖胶配方：- 聚合物乳液：聚合物乳液是高性能瓷砖胶的主要成分，它具有良好的粘结性和弹性，能够有效防止瓷砖开裂。
- 硅酸盐水泥：硅酸盐水泥是高性能瓷砖胶的关键原材料，它具有较高的黏结强度和抗渗透性，能够确保瓷砖与基层的牢固粘结。
- 石英砂：石英砂在高性能瓷砖胶中仍起到填料的作用，但其颗粒更细，能够提高瓷砖胶的光滑度和流动性。
- 活性填料：活性填料是高性能瓷砖胶的重要组成部分，常用的活性填料有硅酸钙、二氧化钛等，能够提高瓷砖胶的抗菌性和耐候性。
除了上述主要配方外，瓷砖胶的生产还需要一些辅助原材料，如抗结剂、防水剂、防霉剂等，这些原材料能够提高瓷砖胶的性能和使用寿命。
在瓷砖胶的生产过程中，首先将水泥、石英砂、聚合物粉等配方原材料按照一定比例混合，然后逐渐加入黏结剂、改性聚合物乳液等，搅拌均匀形成胶体状物质。
接着，将活性填料、硅酸钙等逐步加入，再次搅拌均匀，最后加入抗结剂、防水剂等辅助原材料，进行最后的混合和调整。
瓷砖胶的制作过程需要严格控制原材料的比例和混合过程中的搅拌速度、时间等参数，以确保最终产品的质量和性能。
同时，瓷砖胶的生产也需要符合相关的行业标准和规范，以确保产品的使用安全和可靠性。
瓷砖胶是一种重要的建筑材料，其配方及相关原材料的选择和控制对于产品的质量和性能至关重要。
瓷砖粘结剂配方比例瓷砖粘结剂是一种用于固定瓷砖和墙壁或地面之间的粘结剂。
它可以确保瓷砖稳固地粘在墙壁或地面上，以提供美观和耐用的表面。
瓷砖粘结剂的配方比例是指不同成分在配方中的比例关系。
下面将介绍几种常见的瓷砖粘结剂配方比例。
1. 水泥砂浆配方比例：水泥砂浆是一种常用的瓷砖粘结剂。
其配方比例一般为1：3，即水泥与砂的比例为1:3。
这种配方比例可以确保砂浆具有足够的黏性和强度，能够有效地固定瓷砖。
2. 聚合物改性水泥砂浆配方比例：聚合物改性水泥砂浆是在水泥砂浆中添加聚合物改性剂后形成的一种新型瓷砖粘结剂。
其配方比例一般为1：2：0.2，即水泥、砂和聚合物改性剂的比例为1:2:0.2。
聚合物改性剂可以提高水泥砂浆的粘结力和柔韧性，使其更适合于瓷砖的粘贴。
3. 干粉瓷砖胶配方比例：干粉瓷砖胶是一种常用的瓷砖粘结剂，其配方比例一般为1：4，即胶粉与水的比例为1:4。
在使用之前，将干粉瓷砖胶与适量的水搅拌均匀，形成粘稠的糊状物质，然后涂抹在墙壁或地面上，再将瓷砖粘贴上去。
这种配方比例可以确保瓷砖与墙壁或地面之间形成牢固的粘结。
4. 乳胶瓷砖胶配方比例：乳胶瓷砖胶是一种环保型的瓷砖粘结剂，其配方比例一般为1：3，即乳胶与水泥和砂的比例为1:3。
乳胶瓷砖胶具有较高的粘结强度和柔韧性，可以有效地固定瓷砖，并且不会对人体和环境造成污染。
5. 无缝瓷砖胶配方比例：无缝瓷砖胶是一种适用于大理石、瓷砖等高档材料粘贴的特殊瓷砖粘结剂。
其配方比例一般为1：2，即胶粉与水的比例为1:2。
无缝瓷砖胶具有较高的粘结强度和耐候性，可以确保瓷砖长期稳固地粘贴在墙壁或地面上。
总结起来，瓷砖粘结剂的配方比例根据不同的需求和材料特性而有所差异。
在选择和使用瓷砖粘结剂时，需要根据具体情况选择适合的配方比例，并按照正确的方法进行施工，以确保瓷砖的安全和美观。
同时，还应注意遵守相关的施工规范和安全操作规程，确保施工质量和施工安全。
F u l l e r曲线在瓷砖胶中河沙级配的选择和应用*冉东升(咸阳东方雨虹建筑有限公司陕西咸阳713200)摘要目前瓷砖胶配方优化都会在外加剂上做研究,笔者通过调整瓷砖胶中的骨料河沙的级配达到相同的目的,则可以节省外加剂,降低成本,并通过河沙级配的调整来分析对瓷砖胶性能的影响㊂关键词河沙级配瓷砖胶拉伸粘结强度 F u l l e r曲线中图分类号:T Q174.76文献标识码:A 文章编号:1002-2872(2020)08-0026-04S e l e c t i o nA n dA p p l i c a t i o no f F u l l e rC u r v e i nR i v e r S a n dG r a d a t i o n i nT i l eA d h e s i v eR A N D o n g s h e n g(X i a n y a n g D o n g f a n g Y u h o n g C o n s t r u c t i o nC o.L t d,S h a a n x i,X i a n y a n g,713200,C h i n a)A b s t r a c t:A t p r e s e n t,t h e o p t i m i z a t i o n o f t h e f o r m u l a o f t i l e a d h e s i v ew i l l b e s t u d i e d o n a d d i t i v e s.I f t h e s a m e p u r p o s e c a n b e a c h i e v e db y a d j u s t i n g t h e g r a d a t i o no f a g g r e g a t e r i v e r s a n d i n t i l e a d h e s i v e,t h e a d d i t i v e s c a nb e s a v e da n d t h e c o s t c a nb e r e d u c e da n d t h r o u g h t h e a d j u s t m e n t o f r i v e r s a n d g r a d a t i o n t o a n a l y z e t h e e f f e c t o n t h e p e r f o r m a n c e o f t i l e g l u e.K e y w o r d s:G r a d a t i o no f r i v e r s a n d;T i l e a d h e s i v e;T e n s i l eb o n d s t r e n g t h;F u l l e r c u r v e瓷砖胶一般由河沙㊁水泥㊁以及各种外加助剂组成,它作为一种新型的建筑粘结剂,其用途十分广泛㊂尤其是外墙砖的粘结使用,能够增强瓷砖的附着力,更好地保证外墙瓷砖[1]不会脱落,以免造成危险㊂笔者通过河沙级配[2]的调整来分析对瓷砖胶性能的影响㊂1试验部分1.1原材料水泥:海螺42.5水泥;河沙:市售(级配自调);其他市售外加助剂㊂1.2主要仪器拉拔试验机,L B Y-V,北京天誉科技有限公司;水泥胶砂搅拌机,无锡建仪仪器机械有限公司;标准振筛机㊂1.3基础配方试验采用符合J C/T547-2017陶瓷墙地砖胶粘剂的C1型瓷砖胶,如表1所示㊂表1基础配方水泥河沙其他外加助剂306551.4试验方法首先,F u l l e r曲线[3]是一种骨料理想级配的曲线,按确定比例混合时,原则上会达到最紧密堆积,此时该材料体系具有最小空隙率,基础公式如下:P=100ˑ[(d/Dm a x)]n其中,P为小于粒径d的百分比(%);d为筛孔尺寸(mm);D m a x为骨料最大粒径(mm);n为指数㊂2结果与讨论F u l l e r曲线在瓷砖胶应用中指数n的确定,瓷砖胶行业中常将0.425目网孔作为河沙挑选的上限,则假定若最大沙颗粒的粒径为0.425mm(40目标准筛网)㊂若P的约束条件为:通过0.075mm(200目标准筛网)可认为石粉,占比小于5%时候,认为下限级配合适㊂通过0.212(70目标准筛网),占比大于65%时候,认为上限级配合适㊂(1)先假定指数为1.7,则公式为P=100ˑ[(d/D m a x)]1.7河沙F u l l e r曲线计算体系的理想级配如图1所示㊂从图1可以看出,通过0.075mm(200目标准筛网)含量为5.24%,下线稍微偏细㊂上限通过0.212 mm(70目标准筛网)为30.66%,上限偏粗,与约束指标背离㊂㊃62㊃陶瓷C e r a m i c s(生产应用)2020年08月*作者简介:冉东升(1988-),本科,工程师;主要从事建筑材料的技术研究工作㊂图1 河沙F u l l e r 曲线计算体系理想级配(1) 若指数为1.8,河沙F u l l e r 曲线计算体系的理想级配如图2所示㊂从图2可以看出,通过0.075mm (200目标准筛网)含量为4.41%,合适;通过0.212mm (70目标准筛网)含量为28.6%,上限不合适㊂将指数调高后,上限和下限通过率均会偏低,出现背离不符合调整趋势㊂结论:D m a x =0.425mm ,不符合限定条件㊂图2 河沙F u l l e r 曲线计算体系理想级配(2) (2)若最大沙颗粒的粒径为0.25mm (60目标准筛网)㊂P 的约束条件为:通过0.075mm (200目标准筛网)占比小于5%时候,认为下限级配合适㊂通过0.212mm (70目标准筛网),占比大于65%时候,认为上限级配合适㊂若指数为2.4,河沙F u l l e r 曲线计算体系的理想级配如图3所示㊂图3 河沙F u l l e r 曲线计算体系理想级配(3) 从图3可以看出,通过0.075mm (200目标准筛网)含量为5.56%,不合适;通过0.212mm (70目标准㊃72㊃(生产应用)2020年08月陶瓷 C e r a m i c s筛网)含量为67.32%,合适㊂将指数调为2.5,河沙F u l l e r 曲线计算体系的理想级配如图4所示㊂图4 河沙F u l l e r 曲线计算体系理想级配(4) 从图4可以看出,通过0.075mm (200目标准筛网)含量为4.93%,合适;通过0.212mm (70目标准筛网)含量为66.22%,合适㊂将指数调为2.6,河沙F u l l e r 曲线计算体系的理想级配,如图5所示㊂图5 河沙F u l l e r 曲线计算体系理想级配(5)图6 河沙F u l l e r 曲线计算体系理想级配(6) 从图5可以看出,通过0.075mm (200目标准筛网)含量为4.37%,合适;通过0.212mm (70目标准筛网)含量为65.14%,合适㊂指数调为2.7,河沙F u l l e r 曲线计算体系的理想级配,如图6所示㊂从图6可以看出,通过0.075mm (200目标准筛网)含量为3.87%,合适;通过0.212mm (70目标准筛网)含量为64.07%,上限不合适㊂㊃82㊃ 陶瓷 Ce r a m i c s (生产应用)2020年08月结论:D m a x =0.25mm ,F u l l e r 曲线公式为P=100ˑ[(d /D m a x)](2.5-2.6),为适合约束条件下P 的公式㊂(3)约束条件P 下,F u l l e r 曲线公式验证㊂实验室配置好A ㊁B ㊁C ㊁D ㊁E ,共5组样品级配河沙,配制成C 1型瓷砖胶,做性能验证㊂不同级配沙对瓷砖胶原粘结的影响,按照标准J C /T547-2017对五组样品河沙配制好的C 1型瓷砖胶进行处理㊂测试性能如图7所示㊂图7 河沙F u l l e r 曲线计算体系理想级配(7) 从图7可以看出,随着指数n 的调整,原粘结强度呈先下降后上升,然后再下降的趋势,其中C ㊁D 组的原粘结强度较好㊂不同级配沙对瓷砖胶晾置粘结的影响,按照标准J C /T547-2017对五组样品河沙配制好的C 1型瓷砖胶进行处理㊂测试性能如图8所示㊂图8 河沙F u l l e r 曲线计算体系理想级配(8) 从图8可以看出,晾置粘结的变化趋势随着指数n 的调整,原粘结强度呈先下降后上升,然后再下降的趋势,其中C ㊁D 组的晾置粘结强度较好㊂(1)瓷砖胶中骨料河沙级配的优化,能够提升瓷砖胶的粘结性能㊂(2)在瓷砖胶的应用方面,F u l l e r 曲线用于指导河沙级配的选择时候,最大粒径的选取以及指数n 的确定,对河沙级配以及瓷砖胶性能都有着较大影响㊂(3)当河沙最大粒径选取0.25mm (60目标准筛网)时,F u l l e r 曲线公式为P =100ˑ[(d/D m a x)](2.5-2.6),为适合约束条件下P 的公式㊂满足瓷砖胶的河沙级配选择和性能的最佳要求㊂参考文献[1] 王春久.怎样贴瓷砖最好最经济[J ].化学建材,1999(2):44-46.[2] 孙新枝.砂的自然级配及调整[J ].交通科技与经济,2002(2):17-15.[3] 张超,封培然,伍宽,等.F u l l e r 曲线用于机制砂最优级配的探索[J ].水泥工程,2020(2):1-6.㊃92㊃(生产应用)2020年08月 陶瓷 C e r a m i c s。
