计量标准技术报告(酸度计检定装置)

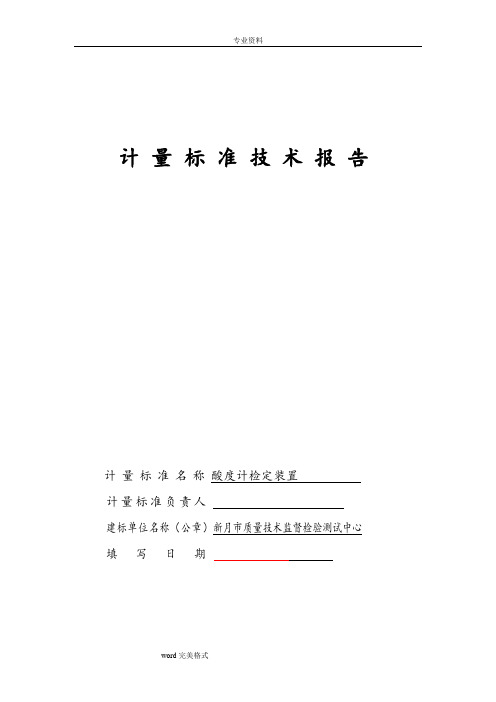

计量标准技术报告计量标准名称酸度计检定装置计量标准负责人建标单位名称（公章）新月市质量技术监督检验测试中心填写日期目录一、建立计量标准的目的 (1)二、计量标准的工作原理及其组成 (1)三、计量标准器及主要配套设备 (2)四、计量标准的主要技术指标 (3)五、环境条件 (3)六、计量标准的量值溯源和传递框图 (4)七、计量标准的重复性试验 (5)八、计量标准的稳定性考核 (6)九、检定或校准结果的测量不确定度评定 (7)十、检定或校准结果的验证 (10)十一、结论 (11)十二、附加说明 (11)一、建立计量标准的目的酸度计属国家强制检定的计量器具。

为了统一该计量器具的量值准确，向企业提供全面可靠的计量服务，确保该计量器具不影响我市的工业安全生产，卫生环境检测，建立了这一社会公用计量标准。

二、计量标准的工作原理及其组成检定方法及原理图：酸度计的检定分电计和配套性检定两部分。

就电计检定而言，规程规定是用酸度计检定仪向酸度计提供标准信号（电势），然后看酸度计对此标准信号的反应（pH值），依据电势与pH值的转换公式，把输入电计的标准电势信号转化为pH值，此值与酸度计电计反应值相比，即得酸度计电计误差。

就配套性检定而言，它是检定电计配上电极以后，整套仪器的计量性能情况的。

用pH标准物质配已知pH值的标准溶液，用酸度计去测量标准溶液，测得的值与标准溶液的实际值之差，即为酸度计配套后仪器示值总误差。

检定原理图如下：电计检定如图1图1配套性检定如图2图2三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔酸度计检定仪pHC-1B（-999.999～999.999）mV（0～14）pHMPE:±0.0006pH内蒙古自治区计量测试研究所。

868省计量院1年邻苯二甲酸氢钾pH标准物质GBW（E）130340(4.00～4.22)pH U=0.01pHk=3中国测试技术研究院20132301中国测试技术研究院5年混合磷酸盐pH标准物质GBW（E）130341(6.83～6.98)pH U=0.01pHk=3中国测试技术研究院20132301中国测试技术研究院5年硼砂pH标准物质GBW（E）130343(8.84～9.46)pH U=0.01pHk=3中国测试技术研究院20132301中国测试技术研究院5年主要配套设备温度计棒式（0～50）℃MPE:±0.1℃L170 本计量中心1年容量瓶250mL 250mL A级北方1本计量中心3年容量瓶250mL 250mL A级北方2本计量中心3年容量瓶250mL 250mL A级北方3本计量中心3年四、计量标准的主要技术指标1、测量范围：（-999.999～999.999）mV （0～14）pH2、不确定度/最大允许误差/准确度等级：电计部分MPE:±0.0006pHpH标物部分：U=0.01pH k=3五、环境条件序号项目要求实际情况结论1 温度（10～30）℃20℃合格2 湿度≤80%RH 62%RH 合格3456六、计量标准的量值溯源和传递框图上一级计量标准本级计量器具下一级计量器具数字万用表U rel=4×10-6k=2新北省计量科学研究院pH计检定仪（-999.999～999.999）mV （0～14）pH酸度计（0～14）pH0.01级及以下级别直接测量法pH标准物质一级国家标物中心直接比较法pH标准物质6.86pH,9.18pH,4.00pH不确定度：U=0.01pH k=3直接测量法七、计量标准的重复性试验pH酸度计检定装置重复性考核。

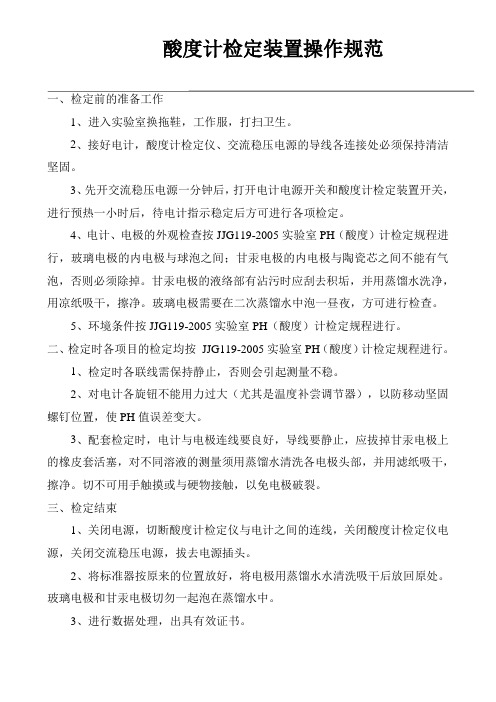

酸度计检定装置操作规范
一、检定前的准备工作
1、进入实验室换拖鞋，工作服，打扫卫生。

2、接好电计，酸度计检定仪、交流稳压电源的导线各连接处必须保持清洁坚固。

3、先开交流稳压电源一分钟后，打开电计电源开关和酸度计检定装置开关，进行预热一小时后，待电计指示稳定后方可进行各项检定。

4、电计、电极的外观检查按JJG119-2005实验室PH（酸度）计检定规程进行，玻璃电极的内电极与球泡之间；甘汞电极的内电极与陶瓷芯之间不能有气泡，否则必须除掉。

甘汞电极的液络部有沾污时应刮去积垢，并用蒸馏水洗净，用凉纸吸干，擦净。

玻璃电极需要在二次蒸馏水中泡一昼夜，方可进行检查。

5、环境条件按JJG119-2005实验室PH（酸度）计检定规程进行。

二、检定时各项目的检定均按JJG119-2005实验室PH（酸度）计检定规程进行。

1、检定时各联线需保持静止，否则会引起测量不稳。

2、对电计各旋钮不能用力过大（尤其是温度补尝调节器），以防移动坚固螺钉位置，使PH值误差变大。

3、配套检定时，电计与电极连线要良好，导线要静止，应拔掉甘汞电极上的橡皮套活塞，对不同溶液的测量须用蒸馏水清洗各电极头部，并用滤纸吸干，擦净。

切不可用手触摸或与硬物接触，以免电极破裂。

三、检定结束
1、关闭电源，切断酸度计检定仪与电计之间的连线，关闭酸度计检定仪电源，关闭交流稳压电源，拔去电源插头。

2、将标准器按原来的位置放好，将电极用蒸馏水水清洗吸干后放回原处。

玻璃电极和甘汞电极切勿一起泡在蒸馏水中。

3、进行数据处理，出具有效证书。

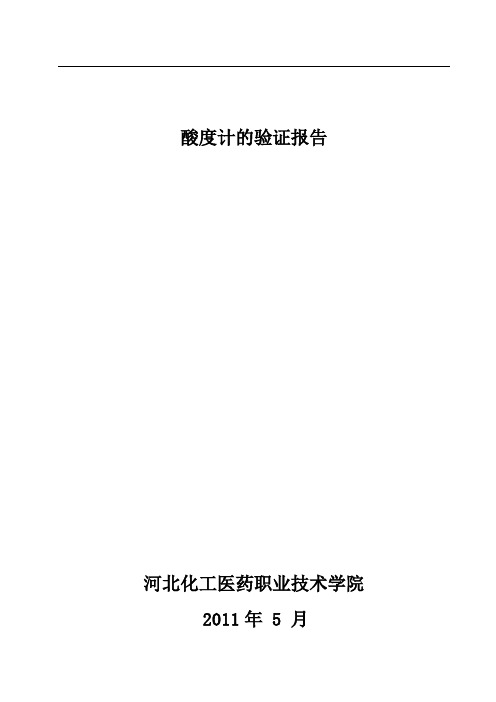

酸度计的验证报告河北化工医药职业技术学院2011年 5 月验证方案方案制定1目录1 引言 (3)2验证的组织机构 (3)3验证实施人员及时间安排 (3)4 安装确认 (3)5 运行确认 (4)6 性能确认 (5)7 再验证周期 (6)8 验证结果评定与结论 (6)9 验证报告 (6)2一、引言（根据仪器实际情况调整）1.1 概述：酸度计是一种常用的仪器设备,又名PH计。

主要用来精密测量液体介质的酸碱度值,配上相应的离子选择电极也可以测量离子电极电位MV值，广泛应用于工业,农业,科研,环保等领域.该仪器也是食品厂、饮用水厂办QS、HACCP认证中的必备检验设备。

1.2 性能和原理：酸度计的主体是精密的电位计。

测定时把复合电极插在被测溶液中，由于被测溶液的酸度（氢离子浓度）不同而产生不同的电动势，将它通过直流放大器放大，最后由读数指示器（电压表）指出被测溶液的pH值。

用酸度计进行电位测量是测量pH最精密的方法。

1.3 主要技术参数1.3.1测量模式：PHS-3C 。

1.3.2测试范围：PH:0-14.00ph mV:0-±5000.0mV T℃:0-60℃。

1.3.3精确度：PH:±0.01ph mV:±0.2mV T℃:±0.5℃。

1.3.4温度补偿自动手动温度补偿均可：。

1.4 验证目的：1.4.1 检查并确认设备的设计和安装符合设计要求。

1.4.2 检查并确认设备所用材质、设计、制造符合GMP的要求；1.4.3 检查设备的文件资料齐全；1.4.4 验证测量效果符合要求。

1.5验证要求1.5.1验证前必须对酸度计进行安装、操作确认，符合设计要求。

1.5.2验证前必须对仪器进行校验，且在有效期内。

1.6验证合格标准结合公司使用情况主要对其测量结果进行确认。

1.6.1准确度总误差≤±0.1pH值。

1.6.2准确度总误差≤±0.1pH值。

二、验证的人员及职责3三、安装确认：3.1外观检查仪器配有仪器名称、型号、制造厂名、出厂日期和仪器编号等标志，开关、旋钮正常，无松动现象。

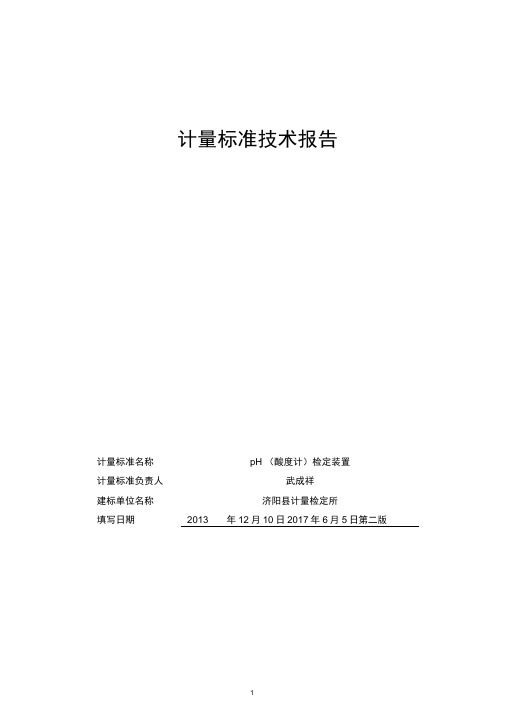

计量标准技术报告计量标准名称pH （酸度计）检定装置计量标准负责人武成祥建标单位名称济阳县计量检定所填写日期2013 年12月10日2017年6月5日第二版建立计量标准的目的计量标准的工作原理及其组成计量标准器及主要配套设备四．计量标准的主要技术指标五．环境条件六．计量标准的量值溯源和传递框图七．计量标准的重复性试验八．计量标准的稳定性考核九．检定或校准结果的测量不确定度评定十．检定或校准结果的验证一．结论十二．附加说明一、建立计量标准的目的实验室pH （酸度）计是一种电化学分析仪器，主要用来精密测量液体介质的酸碱度值，配上相应的离子选择电极也可以测量离子电极电位mV值，广泛应用于工业、农业、科研、环保等领域。

该仪器也是食品厂、饮用水厂办QS HACC 认证中的必备检验设备，直接影响着产品的质量和生产设备与人身的安全。

为了加强计量器具的强检工作，保证产品质量和生产安全，特建立此标准装置。

二、计量标准的工作原理及其组成pH计标准检定装置中的主要设备是pH计检定仪和pH标准缓冲溶液。

1、p H计检定仪（或电位差计）输出与pH值相对应的标准电压信号，通过pH计或离子计显示出其pH值，从而可直接得出其电计检定的检定项目误差。

2、用标准缓冲溶液配套电极进行仪器的示值总误差和示值重复性的检定。

三、计量标准器及主要配套设备六、计量标准的量值溯源和传递框图七、计量标准的稳定性考核由于标准物质为一次性使用物品，每支都经国家标准物质研究中心定值后购买，无法考查其稳定性。

用本套pH计检定装置在规程JJG119—2005规定的检定条件下，检测一台上海精科生产、编号为80064的PHSJ-4A型pH计。

用pH计检定仪输入7.0000pH标准信号，结果如下：由以上数字分析得：稳定性小于该pH计检定仪最大允许误差的绝对值0.003pH，该计量标准稳定性考核合格。

八、检定或校准结果的重复性试验在规程JJG119— 2005规定的检定条件下，对一台上海金迈仪器仪表公司生产，型号为编号为10827的pH 计在正常运行状态下，用 B 6、B 9标准溶液反复校准后，测量标准溶液B 6。

酸度计的验证报告河北化工医药职业技术学院2011年 5 月验证方案方案制定目录1 引言 (3)2验证的组织机构 (3)3验证实施人员及时间安排 (3)4 安装确认 (3)5 运行确认 (4)6 性能确认 (5)7 再验证周期 (6)8 验证结果评定与结论 (6)9 验证报告 (6)一、引言（根据仪器实际情况调整）1.1 概述：酸度计是一种常用的仪器设备,又名PH计。

主要用来精密测量液体介质的酸碱度值,配上相应的离子选择电极也可以测量离子电极电位MV值，广泛应用于工业,农业,科研,环保等领域.该仪器也是食品厂、饮用水厂办QS、HACCP认证中的必备检验设备。

1.2 性能和原理：酸度计的主体是精密的电位计。

测定时把复合电极插在被测溶液中，由于被测溶液的酸度（氢离子浓度）不同而产生不同的电动势，将它通过直流放大器放大，最后由读数指示器（电压表）指出被测溶液的pH值。

用酸度计进行电位测量是测量pH最精密的方法。

1.3 主要技术参数1.3.1测量模式：PHS-3C 。

1.3.2测试范围：PH:0-14.00ph mV:0-±5000.0mV T℃:0-60℃。

1.3.3精确度：PH:±0.01ph mV:±0.2mV T℃:±0.5℃。

1.3.4温度补偿自动手动温度补偿均可：。

1.4 验证目的：1.4.1 检查并确认设备的设计和安装符合设计要求。

1.4.2 检查并确认设备所用材质、设计、制造符合GMP的要求；1.4.3 检查设备的文件资料齐全；1.4.4 验证测量效果符合要求。

1.5验证要求1.5.1验证前必须对酸度计进行安装、操作确认，符合设计要求。

1.5.2验证前必须对仪器进行校验，且在有效期内。

1.6验证合格标准结合公司使用情况主要对其测量结果进行确认。

1.6.1准确度总误差≤±0.1pH值。

1.6.2准确度总误差≤±0.1pH值。

二、验证的人员及职责3.1外观检查仪器配有仪器名称、型号、制造厂名、出厂日期和仪器编号等标志，开关、旋钮正常，无松动现象。

酸度计计量检定装置的设计与研究摘要：现有的酸度（pH）计和离子计检定仪比传统的电位差计检定方法方便了很多，但仍然是人工记录数据，按照检定规程，检定一台酸度计或离子计要近百个检定数据，检定人员要花大量的时间进行数据记录处理，计算结果较容易出差错。

基于此，本文提出了一种应用图像识别技术，它通过CCD成像系统自动识别酸度计或离子计的显示值，并自动记录检定数据功能的全自动酸度计/离子计检定装置。

本酸度计计量检定装置可对各种数显pH计和离子计进行检定，具有很高的准确度和稳定性，能自动记录检定数据、自动进行数据处理、自动进行检定结果准确度判断。

实现无纸化自动检定方法，提高检定工作技术水平和检定工作效率，具有一定的实用性和广泛的推广价值。

关键词：酸度计；计量检定装置；设计；研究1 概述酸度计是化学实验设备中最常见的一种，与我们的生活息息相关；广泛应用科研、环保、食品、化工、医药、农业、水产养殖等几乎所有的领域，为了保证酸度计的量值准确一致，满足各行各业的需要，必须研制出准确度高、操作简单、携带方便的计量标准器对酸度计进行量值溯源、计量检定或检定。

传统的电计检定方法是采用通用电位差计输出的mV信号检定酸度（pH）计和离子计的电计。

现在市场上已经有的专用酸度（pH）计和离子计检定仪比传统的电位差计检定方法方便了很多。

但仍然是人工记录数据，按照检定规程，检定一台pH计或离子计要近百个检定数据，检定人员要花大量的时间进行数据记录处理，计算结果较容易出差错。

2 酸度计的计量检定方法酸度计的计量检定方法为：首先，确保被检定的酸度（pH）计外观性能正常。

其次，按国家计量检定规程及说明书要求将酸度（pH）计检定仪与酸度（pH）计连接，接通开关，仪器补偿温度及电阻均按规程设置。

根据仪器说明书检定仪器后，用检定仪向电计依次输入标准信号，记录下电计示值，计算电计示值误差。

再次，将电计改为检测档，调节检定仪，使其输出毫伏电位信号，输入仪器，测量并记录电计读数。

酸度计技术报告1. 引言酸度计是一种用于测量溶液酸度或碱度的仪器。

它在化学、环境监测、食品加工等领域中被广泛应用。

本技术报告将介绍酸度计的工作原理、常见类型以及应用领域。

2. 工作原理酸度计基于酸-碱中和反应原理进行测量。

当酸性或碱性物质溶解在水中时，会生成带正或负电荷的离子。

酸度计测量的目标是测量溶液中氢离子（H+）或氢氧根离子（OH-）的浓度。

酸度计中常用的测量方法有pH电极法和指示剂法。

2.1 pH电极法pH电极法是最常见的酸度计测量方法。

它利用玻璃pH电极和参比电极之间的电势差来测量溶液的酸碱度。

玻璃pH电极通常由特殊玻璃制成，表面涂有一层特殊的薄膜，这个薄膜与溶液中的H+离子发生反应，产生电势差。

参比电极通常使用银银氯化物电极。

2.2 指示剂法指示剂法使用一种化学试剂作为指示剂，通过检测试剂颜色的改变来判断溶液的酸碱度。

常见的指示剂有酚酞、溴酚蓝等。

这种方法简单易行，但精确度较低，常用于一般性的酸碱性判断。

3. 常见类型根据测量方式和应用领域的不同，酸度计可以分为多种类型。

3.1 便携式酸度计便携式酸度计通常体积小巧，便于携带，适用于野外或实地测试。

它们通常使用电池供电，并具有简单易操作、快速响应的特点，广泛应用于环境监测和食品加工等领域。

3.2 实验室酸度计实验室酸度计通常具有更精确的测量能力和更复杂的功能。

它们通常配备有数据记录和分析功能，适用于科学研究和实验室分析。

3.3 工业酸度计工业酸度计用于工业生产过程中的酸度控制。

它们通常具有高精度和稳定性，并能适应恶劣的工业环境。

4. 应用领域酸度计在许多领域都有广泛的应用。

4.1 环境监测酸度计可用于监测水体、大气和土壤的酸碱度，以评估环境的污染程度。

它们被应用于水质监测站和环境保护部门中。

4.2 食品加工食品加工过程中，酸度计可以用于测量食品的酸碱度，以确保产品质量和卫生安全。

特别是在乳制品、果汁和酿造等行业中，酸度计扮演着重要的角色。

XX制药有限公司2010年5月29日酸度计验证报告方案制订编号：201205xx签名部门日期王志勇张哲田志超生化10022012年5月方案审核签名部门日期王志勇张哲田志超生化10022012年5月方案批准签名部门日期王志勇张哲田志超生化10022012年5月目录1 概述2 确认的目的3 安装确认3.1 资料档案3.2 维修服务3.3 备件3.4 安装环境及公用设施4 运行确认4.1 功能试验4.2 校正4.2.1 准确度4.2.2 重复性5 性能性确认5.1 适用性预试验6 再确认7 职责1.概述酸度计是一台精密数字显示PH计，它采用十进制LED数字显示。

该仪器用于化验室取样测定水溶液的PH值。

2 确认的目的酸度性能和功能符合规定，能准确检测样品，资料和文件符合《规范》要求。

3．安装确认3.1资料档案序号资料名称是否齐全存放处1 使用说明书齐全设备部2 维护保养记录齐全设备部3 设备卡齐全设备部4 使用记录齐全设备部5 备件清单齐全设备部6 应有存放处齐全设备部3.2维修服务服务单位名称地址联系人电话邮政编码xxx xxx xxx xxx xxx3.3备件3.4安装环境及公用设施项目要求安装情况温度5℃~35℃电源AC220~250V,50HZ，接地保护牢固可靠空气无腐蚀性气体，通风良好火不得有明火磁场无电磁场影响，必要时装有过磁场的装置4.运行确认4.1仪器的主要按键及其功能名称规定标准测试情况电源开关开启后现实灯亮合格mV/pH开关调到pH值档或调到mv档合格定位旋钮把清洗过的电极插入pH=6.86的缓冲溶液中；调节定位调节旋钮，使仪器显示读数与该缓冲溶液当时温度下的PH值相一致。

合格斜率旋钮用蒸馏水清洗电极，再插入PH=4.0（或PH=9.18）的标合格准缓冲溶液中，调节斜率旋钮使仪器显示读数与缓冲溶液当时温度下的PH值相一致。

结论：该设备经运行验证合格检查人：王志勇日期：2010年5月复核人：张哲田志超日期：2010年5月4.2技术要求（1）准确度总误差≤±0.1pH值；（2）重复性总误差≤±0.05pH值。

pH（酸度）计校准结果不确定度评定报告1.概述1、测量依据：JJG119-2018 实验室pH(酸度)计检定规程；2、环境条件：环境温度：20(±5)℃；相对湿度：≤65%；1.测量标准：0.0006级pH检定仪4、被测量对象：0.01级pH（酸度）计,型号：PHS-3C；编号：40589 ；生产厂家：上海仪电科学仪器有限公司1.数学模型式中：——电计/仪器示值误差；——仪器示值；—— pH物质标准值。

灵敏系数为：标准不确定度：三、酸度计电计示值误差测量结果的不确定度评定1、测量方法电计示值误差采用直接比较法进行测量,向被检pH计输入一个标准信号,在仪器上读取示值。

2、各参量的不确定度评定2.1输入量的不确定度来源：测量重复性、分辨率。

2.1.1测量重复性可以通过连续测量得到测量列，采用A类评定方法进行评定；在10pH点测量10次，结果如下：(pH)u( )=0.00 pH2.1.2仪器分辨率0.01pH，假设均匀分布，包含因子k=。

则u( )= =0.29×0.01=0.0029 pH2.1.3测量重复性引入的不确定度分量可忽略，输入量的不确定度来源只来源于分辨率引入的不确定度分量。

u( ) =0.0029 pH2.2 输入量的不确定度来源：标准器的最大允许误差±0.0005pH可按均匀分布，包含因子k=。

u( )=0.0005/ =0.0003 pH标准不确定度pHu( )u( )u( )u( )3. 合成标准不确定度= =0.0029 pH4. 扩展不确定度U= k·=2×0.0029=0.0058pH k=2四、仪器示值误差测量结果的不确定度评定1．测量方法仪器示值误差采用直接比较法进行测量,向被检pH计输入一个标准信号,在仪器上读取示值。

2. 各参量的不确定度评定2.1输入量的不确定度来源：测量重复性、分辨率、电计误差、恒温槽温度波动。
