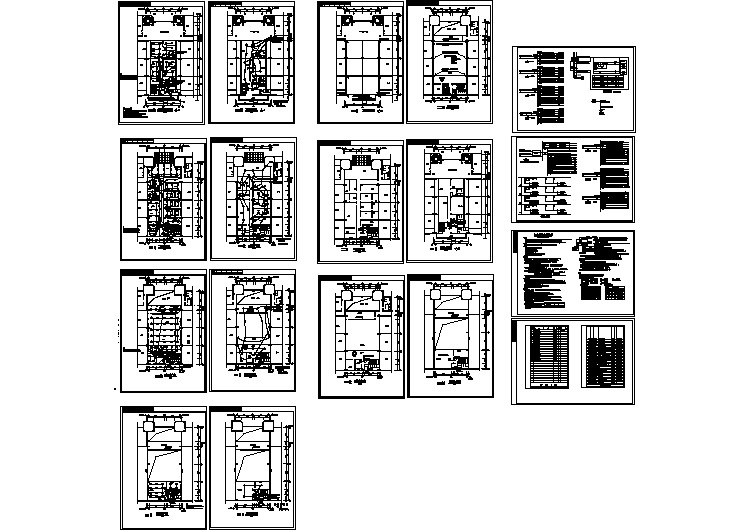

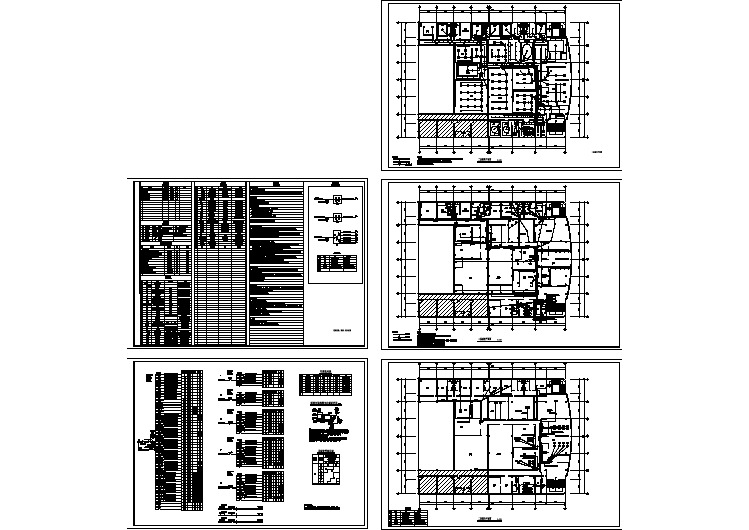

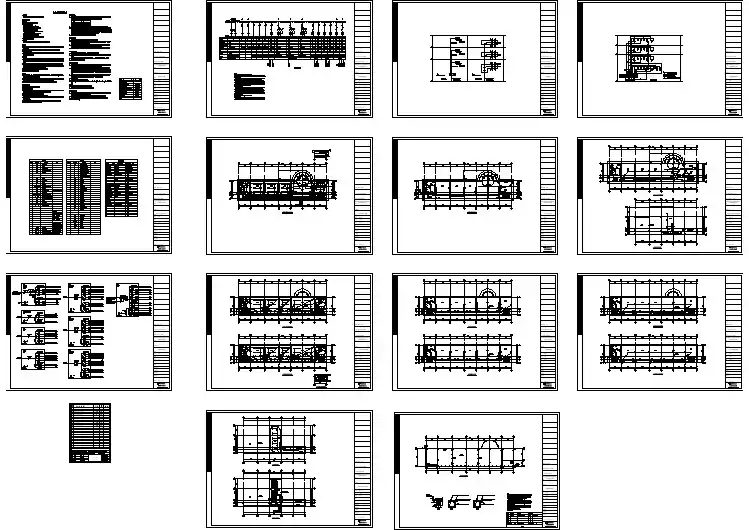

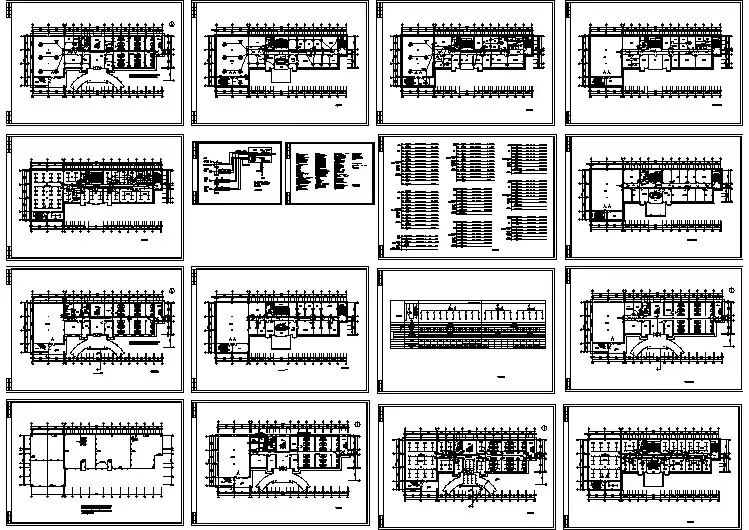

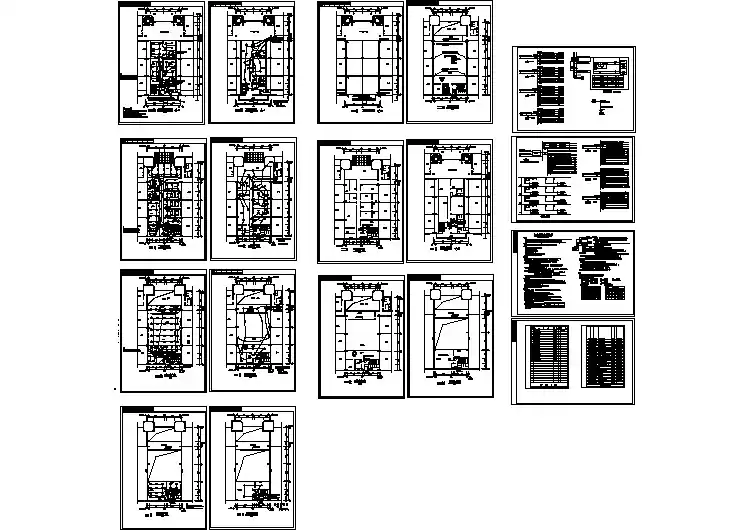

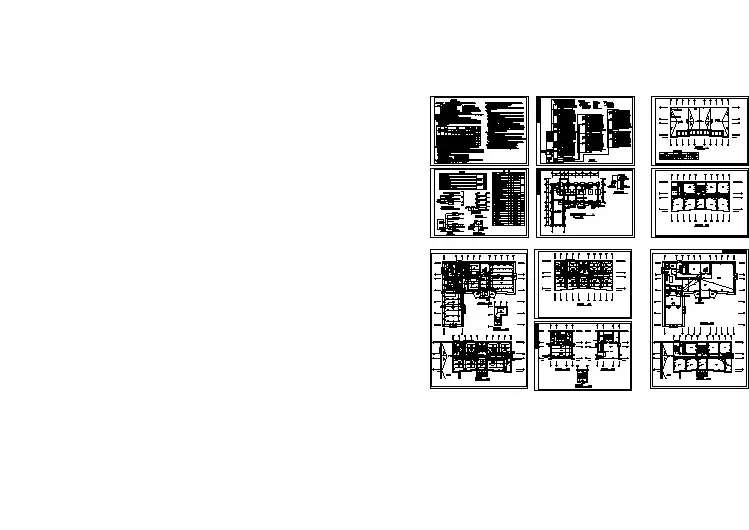

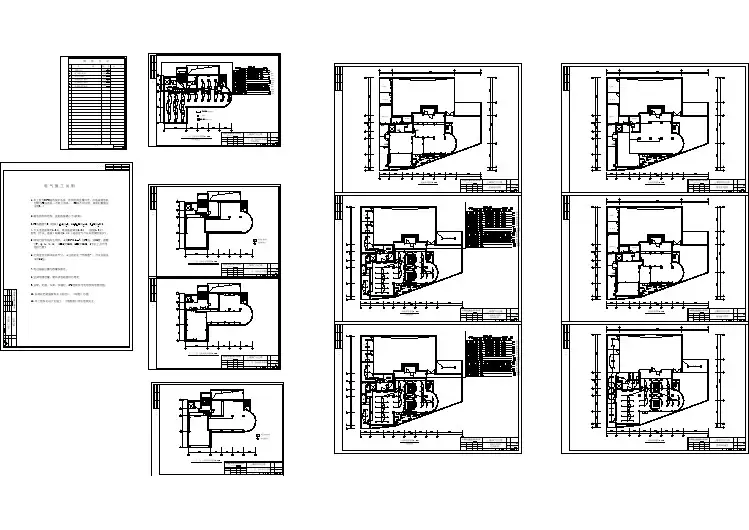

某办公楼电气施工图实例一、电气施工图设计说明1.工程设计概况本工程属于一类建筑，地上十六层，地下三层,建筑面积为103682.5m2。
工程性质为办公及配套项目，包括金融营业、商业、餐饮、停车及后勤用房等。
2.设计依据2.1上级部门批准的文件及甲方设计任务书。
2.2国家现行有关设计规程,规范及标准，主要包括：2.2.1《高层民用建筑设计防火规范》（2001年版） GB50045-95；2.2.2《民用建筑电气设计规范》 JGJ/T16-92；2.2.3《建筑物防雷设计规范》（2000年版） GB50057-94；2.2.4《10KV及以下变电所设计规范》 GB50053-94；2.2.5《低压配电设计规范》 GB50054-95；2.2.6《供配电系统设计规范》 GB50052-95；2.2.7《火灾自动报警系统设计规范》 GB50116-98；2.2.8《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000；2.2.9《有线电视系统工程技术规范》GB50200-94；2.3内部各工种提供的资料。
3.设计范围3.1 变、配电系统；3.2 电力、照明系统；3.3 防雷接地系统；3.4 综合布线系统；3.5 有线电视系统；3.6 楼宇自动控制系统；3.7 保安闭路监视系统；3.8 停车场管理系统；3.9 电气消防系统；3.10集成管理。
4.变、配电系统4.1 负荷等级及供电电源4.1.1负荷等级本工程中安防信号电源、消防系统设施电源、通信电源、人防应急照明及计算机系统电源等为一级负荷。
生活水泵、普通客梯等为二级负荷。
其他为三级负荷。
4.1.1供电电源采用两路独立的10kV电源，两路10kV电源采用电缆埋地引入本建筑，并送至本工程地下一层的电缆分界室。
4.1.2负荷估算:总设备容量: 9618kW，总计算容量: 6012kW 。
4.3 变配电所:变配电所设在地下一层。
4.4 高压配电系统10kV高压配电系统均为单母线分段，正常运行时，两路电源同时供电，当任一电源故障或停电时，人工闭合联络开关，每路电源均能承担全部负荷。
