管道弯头展开放样图作法管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

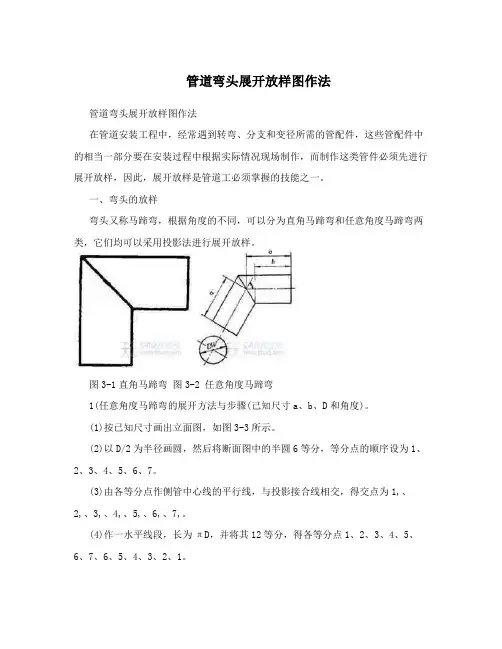

图3-1直角马蹄弯图3-2 任意角度马蹄弯1(任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、D和角度)。
(1)按已知尺寸画出立面图，如图3-3所示。
(2)以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
(3)由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1,、2,、3,、4,、5,、6,、7,。
(4)作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
(5)过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1,、2,、3,、4,、5,、6,、7,引来的水平线相交。
(6)用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样(己知直径D)由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等;节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90?单节虾壳弯展开方法、步骤:(1)作?AOB,90?，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
(2)将?AOB平分成两个45?，即图中?AOC、?COB，再将?AOC、?COB各平分成两个22.5?的角，即?AOK、?KOC、?COD与?DOE。
管道现场加工——焊接弯头的展开及制作2005-11-23分享到：QQ空间新浪微博开心网人人网焊接弯头，由若干个带有斜截面的直管段组成，一般由两个端节及若干个中节组成，端节为中节的一半。

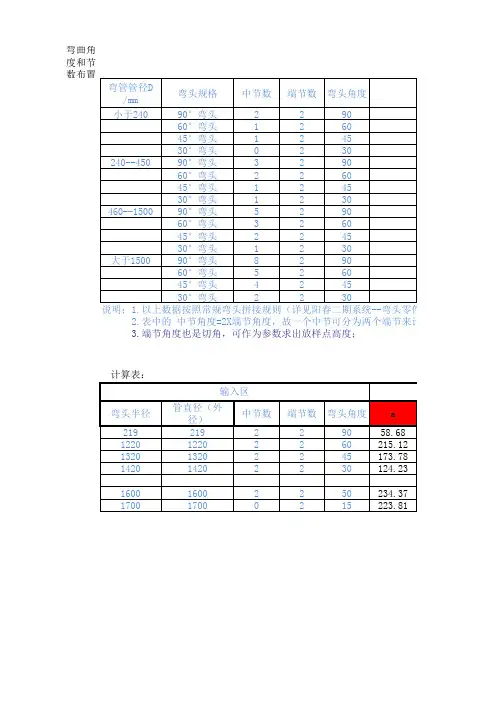

焊接弯头一般由单节、两节或三节以上组成，这里说的节是指中间节，不包括端节。
节数越多，弯头外观越圆滑，对介质的阻力也越小，但制作起来越困难。
焊接弯头管的弯曲半径R与煨弯而成的弯管中心线的半径相仿。
焊接弯头的弯曲半径R的计算公式为：R＝mD (3—1)式中R——弯曲半径，mm；D——管道外径，mm；m——所需要的倍数，由于焊接弯头的弯曲半径较小，m的范围为1～3，常取m＝1．5～2。
1．90°单节焊接弯头展开图图3—6为单节焊接弯头的立体图，其展开的方法、步骤如下。
图3—6 单节焊接弯头立体图①作∠AOB＝90°(见图3—7)，以O为圆心，以半径R(R=mD)为弯曲半径，画出焊接弯头的中心线。
②将90°的∠AOB平分为两个45°，即图中∠AOC、∠COB，端节为中间节的一半。
因此，端节的中心角为α＝。
再将∠AOC、∠COB各平分成两个22．5°的角，即图3—7中的∠AOK、∠KOC、∠COD与∠D OB。
③以弯管中心线与OB的交点为圆心，以D／2为半径画圆，并将其6等分。
④通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1′、2′、3′、4′、5′、6′、7′，四边形11′7′7是一直角梯形，也就是需要展开的弯头端节。
⑤在OB的延长线的方向上，画线段EF，使得EF＝πD，并将EF12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线。
⑥以EF上各等分点为基点，分别截取11′、22′、33′、44′、55′、66′、77′线段长，画在EF相应的垂直线上，得到各交点1′、2′、3′、4′、5′、6′、7′、6′、5′、4′、3′、2′、1′，将各交点用圆滑曲线依次连接起来，所得几何图形即为端节展开图。
管道弯头展开放样图作法管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
