基于MCGS组态软件实现自动门设计

学习项目2

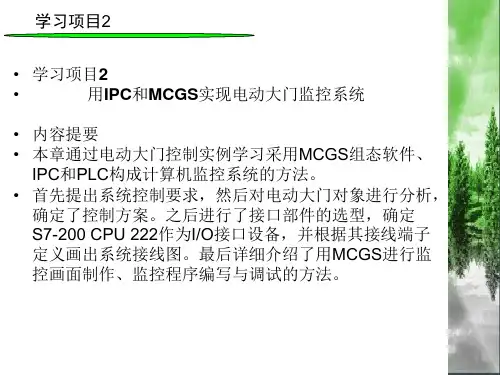

• （3）中间继电器与电动机的连接如图2.15所示。 • （4）S7-200PLC CPU222与计算机的连接。本系统PLC与计算机 之间通过PC/PPI电缆连接。 • （5）电动大门系统I/O分配。由图2.14，电动大门系统I/O分配如 表2.2。
图2.15 RXM4AB2U7中间继电器与电容运行单相电动机的连接
• 2.1.3 电动大门监控系统初方案制订 • 电动大门的控制可采用闭环形式实现，也可采用开环实现。开环方 框图如图2.4所示。
图2.4 开环控制的电动大门系统方框图
学习项目2
1．开环控制电动大门监控系统方案 开环方案若想使大门打开后停止，只能人工操作停止按钮，或者仿 照机械手系统用定时器实现自动停止。 2．闭环控制电动大门监控系统方案 电动大门控制系统的闭环方案如图2.5所示。
图2.5 闭环控制的电动大门系统方框图
闭环控制需要安装3个传感器，检测门是否已全部打开、关闭，是否 夹到人或物品。闭环控制在硬件结构上比开环开销略大，但可以实 现到位后自动停止。 3．本系统采纳方案 从人身安全、公共利益，提高自动化程度、降低劳动强度考虑，本 系统选择闭环方案。
学习项目2
• 2.2 电动大门监控系统的软、硬件设备选型与电路设计 • 2.2.1 命令输入设备选型 • 本系统命令输入设备只需要1个开门按钮、1个关门按钮、1个停止 按钮。为安装方便，可选择带按钮盒的三联按钮，如图2.6所示。 • 2.2.2 传感器和变送器选型 • 大门极限位置检测用行程开关实现，行程开关安装在大门两侧，大 门开关到位后碰到行程开关，触点动作。检测是否夹到人或物品的 传感器叫安全触板，它安装在大门上。安全触板实质也是行程开关， 当夹到物品时触板向内略有形变，带动内部的微动开关动作。更先 进的方法是采用红外探测装置进行夹物检测，可以做到非接触测量。 注意如果门安装在室外，必须选择室外型传感器。本系统应选择至 少2个行程开关，1个安全触板开关。

组态王课程设计题目：小区自动大门姓名：班级：学号：指导教师：时间：一、组态王软件概述组态王软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于议题，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

它给予Microsoft Windows XP/NT/2000/7操作系统，用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。

采用组态王软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本以及原材料的消耗。

它适用于从单一设备的生产运营管理和鼓掌诊断，到网络结构的分布式大型集中监控管理系统的开发。

组态王软件结构由工程管理器、工程浏览器及运行系统组成。

工程管理器：工程管理器用于新工程的创建和已有工程的管理，对一游工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。

工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。

运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。

自动大门控制的实训一、实训目的学习用Kingview6.50和智能模块实现对自动门的控制。

二、实训器材1．PC机一台2．Kingview6.50组态软件3．智能模块ADAM4020和ADAM4050各一块4．导线、万用表、螺丝刀等工具三、实训要求自动大门的控制要求如下：（1）门卫在警卫室通过开门开关、关门开关和停止开关控制大门。

（2）当门卫按下开门开关后，报警灯开始闪烁。

开门接触器闭合，门开始打开，直到碰到开门限位开关（门完全打开）时，门停止运动，报警灯停止闪烁。

（3）当门卫按下关门开关时，报警灯开始闪烁，后，关门接触器闭合，门开始关闭，直到碰到关门限位开关（门完全关闭）时，门停止运动，报警灯停止闪烁。

第3章电动门控制系统制作本实训介绍电动门控制系统的组态过程，详细讲解如何应用MCGS组态软件完成一个工程。

本样例工程中涉及到动画制作、控制流程的编写、变量设计、定时器构件的使用等多项组态操作。

结合工程实例，对MCGS组态软件的组态过程、操作方法和实现功能等环节进行全面的讲解，使学生对MCGS组态软件的内容、工作方法和操作步骤在短时间内有一个总体的认识。

工程最终效果图如下：图1 电动门控制系统界面3.1工程分析在开始组态工程之前，先对该工程进行剖析，以便从整体上把握工程的结构、流程、需实现的功能及如何实现这些功能。

工程框架：1.1个用户窗口：电动门控制系统2.定时器构件的使用3.3个策略：启动策略、退出策略、循环策略数据对象：3.2建立工程可以按如下步骤建立样例工程：[1] 鼠标单击文件菜单中“新建工程”选项，如果MCGS安装在D盘根目录下，则会在D：\MCGS\WORK\下自动生成新建工程，默认的工程名为：“新建工程X.MCG”(X表示新建工程的顺序号，如：0、1、2等)[2] 选择文件菜单中的“工程另存为”菜单项，弹出文件保存窗口。

[3] 在文件名一栏内输入“电动门控制系统”，点击“保存”按钮，工程创建完毕。

3.3 制作工程画面3.3.1 建立画面[1] 在“用户窗口”中单击“新建窗口”按钮，建立“窗口0”。

[2] 选中“窗口0”，单击“窗口属性”，进入“用户窗口属性设置”。

[3] 将窗口名称改为：水位控制；窗口标题改为：电动门控制；窗口位置选中“最大化显示”，其它不变，单击“确认”。

[4] 在“用户窗口”中，选中“水位控制”，点击右键，选择下拉菜单中的“设置为启动窗口”选项，将该窗口设置为运行时自动加载的窗口。

如3.3.2 编辑画面选中“水位控制”窗口图标，单击“动画组态”，进入动画组态窗口，开始编辑画面。

3.3.3制作文字框图[1] 单击工具条中的“工具箱”按钮，打开绘图工具箱。

[2] 选择“工具箱”内的“标签”按钮，鼠标的光标呈“十字”形，在窗口顶端中心位置拖拽鼠标，根据需要拉出一个一定大小的矩形。

摘要随着社会经济的发展和科学技术水平的提高，家庭电器全自动化成为必然的发展趋势。

全自动洗衣机的产生极大的方便了人们的生活。

洗衣机是国内家电业唯一不打价格战的行业，经过几年的平稳发展，国产洗衣机无论在质量上还是功能上都和世界领先水平同步。

纵观洗衣机市场，高效节能、省水、省电、环保型洗衣机一直在市场上占主导地位。

尽管洗衣机有了很大发展，但消费者的需求不断提高。

为使洗对衣机的操作更方便、更人性化，本论文就怎样利用MCGS来仿真控制全自动洗衣机进行了调查，对其中软件设计、硬件设计等问题进行了分析和研究，实现了全自动洗衣机的正常运行和强制性停止功能。

关键词： MCGS；全自动洗衣机；自动控制AbstractAlong with the social economy development and the science and technology level enhancement, the family electric appliance entire automation becomes the inevitable development tendency. Entire automatic washer production enormous convenience people's life. The washer is the domestic electrical appliances industry does not only hit the profession which the price fights, passes through several year steady development, the domestically produced washer regardless of in quality or in function all with world leading horizontal synchronization. Looks over the washer market, the highly effective energy conservation, the province water, the province electricity, the environmental protection washer continuously occupy the dominant position in the market.In spite of the washing machine has been developed, consumers demand constant increase. for washing to the operation of more convenient and humanized, this paper is how to use mcgs for simulation to control automatic washing machine, a survey to which the design of software, hardware design issue analysis and research, the automatic washing machine of the normal operation and forced to stop function.Key word:MCGS； entire automatic washer ；Automatic control1绪论现代科学技术的飞速发展,改变了世界,也改变了人类的生活。

基于 MCGS 软件的自动大门控制系统设计摘要：本系统以自动大门检测系统为对象，通过板卡PCI-1761与PC机上MCGS软件的通信调试，证明该系统能很好的实现大门自动检测与实时监控，该系统自动化程度高、运行稳定、精度高、易控制，较好地满足了现场自动化要求。

关键词：板卡PCI-1761 MCGS软件运行稳定易控制1引言随着社会的不断发展，市场竞争也越来越激烈，各企业都迫切地需要降低劳动力成本，提高生产效率。

针对上述问题本文利用板卡PCI-1761与PC机上MCGS 软件结合设计了一种成本低、效率高的自动大门控制系统，在运行过程中取得了较好的控制效果。

2系统的组成与控制要求2.1系统的组成自动大门控制系统包括电气控制和机械部分。

机械部分是联动装置，电气控制部分包括电机的正反转控制电路与板卡PCI-1761和接线端子板ADAM−3937电路。

2.2系统的控制要求本文系统分成操作站、控制站、远程I/O站、现场设备站四个层次。

操作人员可在操作站PC机上通过MCGS软件监视现场情况并对现场实施控制，而控制站完成现场信号的采集和现场检测的联锁控制。

具体控制要求如下：自动大门的控制要求如下：（1）门卫在警卫室通过开门开关、关门开关和停止开关控制大门。

（2）当门卫按下开门开关后，报警灯开始闪烁。

5 s 后，开门接触器闭合，门开始打开，直到碰到开门限位开关（门完全打开）时，门停止运动，报警灯停止闪烁。

（3）当门卫按下关门开关时，报警灯开始闪烁，5 s 后，关门接触器闭合，门开始关闭，直到碰到关门限位开关（门完全关闭）时，门停止运动，报警灯停止闪烁。

（4）在门运动过程中，任何时候只要门卫按下停止开关，门马上停在当前位置，报警灯停闪。

（5）关门过程中，只要门夹住人或物品，安全压力挡板就会受到额定压力，门立即停止运动，以防止发生伤害。

（6）开门开关和关门开关都按下时，两个接触器都不动作，并进行错误提示。

3板卡PCI-1761控制系统设计3.1板卡的安装使用板卡PCI-1761前必须先正确安装。

ＭＣ Ｇ Ｓ作 为一 款 数 据采 集 与 过 程 控 制 软件 ， 可 为 用 户 提供 快速 构建工 业 自动 控制 系 统监 控 功 能 ， 具 有
人 机界 面友好 的优 点 ， 适用 于开 发各 种监控 系统 ． 因
信， 实时接收和显示 Ｐ Ｌ Ｃ在现场采集 的车辆位置 、 门移 动等数 据 以及 自动 门状 态 ， 方 便 用 户更 好 的 了 解 自动 门运 行情 况．
・
３ ６・
门停 止运 动 ， 指 示 灯灭 ． 当车 辆驶 离 大 门感 应 区 时 ，
式， 则依 据相 关手 动命令 进行 各操 作动作 ． 若判 断为 自动模 式 ， 则 依据 自动开关 门流程 ， 光 电开关 检测 车 辆 和 自动 门的状 态 ， 用 接触 器 和 继 电器 执 行 电 机 的
Ｐ Ｌ Ｃ根据按钮命令对信号进行处理 ， 驱动 Ｐ Ｌ Ｃ控制 电动 机 正 转 和 反 转 等 的 动 作 ， 实 现 自动 门 开 关 ．
ＭＣ Ｇ Ｓ 组态监 控 画面 ， 通过 Ｒ Ｓ ２ ３ ２与 Ｐ Ｌ Ｃ进 行 通
Ｐ Ｌ Ｃ具有可靠性高， 抗干扰能力强 ， 运行维护方 便 等特 点 ， 已广泛 应用 于 工业 过 程控 制 领域 ； 而
此本文将 二者结合 起来 ， 以西 门子 Ｐ Ｌ Ｃ为控制 核 心， 利 用 ＭＣ Ｇ Ｓ组态 人机 监控界 面 ， 设 计 出了一套 车 库 自动门监控系统． 该系统能提高 自动门的可靠性 和 自动 化程 度 ， 还 可通过 计算 机实 时 、 真实 的反应 车
库 门的运行 过程 ， 替代人 工实 现监视 ； 能够 及时 对 自
２ 下位机设计
２ ． １ 硬件 设计
根据系统原理分析确定系统需 ９个输入点和 ５

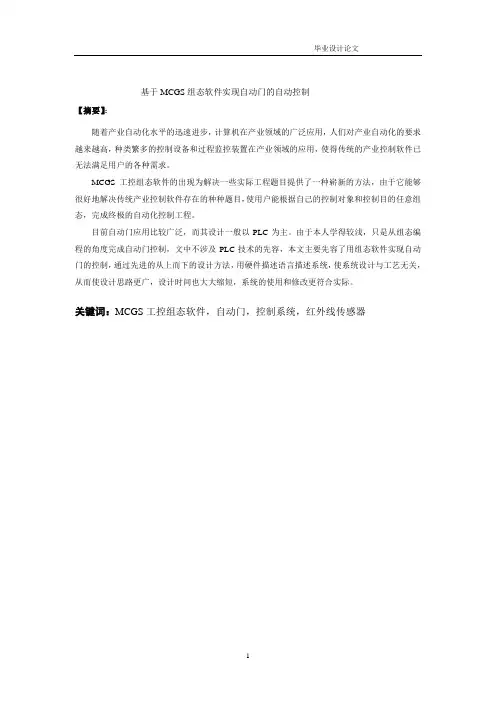

基于MCGS组态软件实现自动门的自动控制【摘要】：随着产业自动化水平的迅速进步，计算机在产业领域的广泛应用，人们对产业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在产业领域的应用，使得传统的产业控制软件已无法满足用户的各种需求。

MCGS工控组态软件的出现为解决一些实际工程题目提供了一种崭新的方法，由于它能够很好地解决传统产业控制软件存在的种种题目，使用户能根据自己的控制对象和控制目的任意组态，完成终极的自动化控制工程。

目前自动门应用比较广泛，而其设计一般以PLC为主。

由于本人学得较浅，只是从组态编程的角度完成自动门控制，文中不涉及PLC技术的先容，本文主要先容了用组态软件实现自动门的控制，通过先进的从上而下的设计方法，用硬件描述语言描述系统，使系统设计与工艺无关，从而使设计思路更广，设计时间也大大缩短，系统的使用和修改更符合实际。

关键词：MCGS工控组态软件，自动门，控制系统，红外线传感器Abstract: With industrial automation of rapid progress in the industrial sector, is computer widely used for industrial automation has become onerous, the types of equipment and process monitors the application of the industrial sector, from traditional industries, control software has been unable to meet the needs of users.MCGS industrial control software configuration of the subject of the project provides a new method, since it can be very effective solution of traditional industries are all subject to control software users can, according to their control and control purposes any group of states to fulfil automation control project. the ultimate The automatic doors more widely applied and their design generally, to PLC. Because i have to learn is shallow, but from groups of states in a programming perspective through the door and the plc does not involve the first, this article mainlyto allow the use of a group of states in the implementation of the software of control, the advanced from the top of the design in hardware, system and describe language describe the system design and craft, make the design thought more time, design is greatly shortened and systematic use and modify is.Keywords: MCGS industrial control software configuration Door Control system Infrared sensors目录前言 (4)1绪论 (5)1.1MCGS组态软件的概述 (5)1.1.1 MCGS的概念 (5)1.1.2 MCGS组态软件的构成 (6)2 MCGS组态软件的简介 (8)2.1MCGS组态软件常用术语 (8)2.2MCGS组态软件的功能和特点 (9)2.3MCGS组态软件的操作方式 (10)3运用MCGS软件制作自动门 (12)3.1工程建立 (12)3.2制作工程画面 (12)3.2.1 建立画面 (12)3.２.２Ｉ／Ｏ分配 (13)3.2.３编辑画面 (13)3.2.4 制作文字框图 (13)3.2.5 制作步骤 (14)3.3定义数据对象 (16)3.4动画连接 (18)3.5设备连接 (19)4 编写控制流程 (21)4.1编写程序 (21)4.2用MCGS组态软件实现自动车库的控制效果目的 (25)4.3仿真效果图 (26)结束语 (27)谢辞 (28)文献 (29)前言随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域近代迅速发展起来的一门自动控制技术，它是工厂自动化的实用化基础技术，是综合计算机、自动检测、及高精密机械等高技术的产物，对国民经济主导工业的发展具有举足轻重的推动作用。

基于以太网总线的自动门控制系统设计摘要：运用MCGS组态软件，制作出自动门的控制画面，并编写出相应程序实现对门的控制。

工作人员通过控制画面可以实时了解自动门的运行状态，及时对自动门系统故障进行报警，分析故障原因，并通过计算机直接控制自动门的运行。

通过此监控，可足不出户地了解自动门的状况，大大的简化了工作员的操控流程。

关键字：自动门 MCGS组态软件毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：目录1绪论 (4)1.1 立题背景 (4)1.2研究对象 (4)1.3设计思路 (4)2 MCGS组态主界面的设计 (5)2.1 新建工程 (5)2.2 建立画面 (5)2.3画面编辑 (6)2.4编辑组态动画界面 (6)2.5变量的添加 (7)2.6变量关联 (8)2.7动画连接及程序编写 (10)3 运行策略组态 (14)4 系统设备连接 (15)4.1．系统连接 (15)4.2．设置ZOPC 服务器 (16)4.3.OPC设备连接 (19)4.4.程序运行与测试 (23)5总结 (26)6参考文献 (27)7 辞谢 (28)1绪论1.1 立题背景随着科技技术的飞速发展，人民生活水平的逐渐提高，去商场或超市购物的时间越来越多，为了方便顾客随时进入或走出商场或超市，许多商场或超市原来的手推玻璃门逐渐被自动玻璃门所取代，而且商场或超市在冬天或夏天开空调，采用自动玻璃门可以减少顾客推门或关门这个烦琐的动作，而且还可提高室内的舒适度,自动门已成为人们日常生活中不可缺少的工具 ,其运行的可靠性也成为人们关注的焦点。

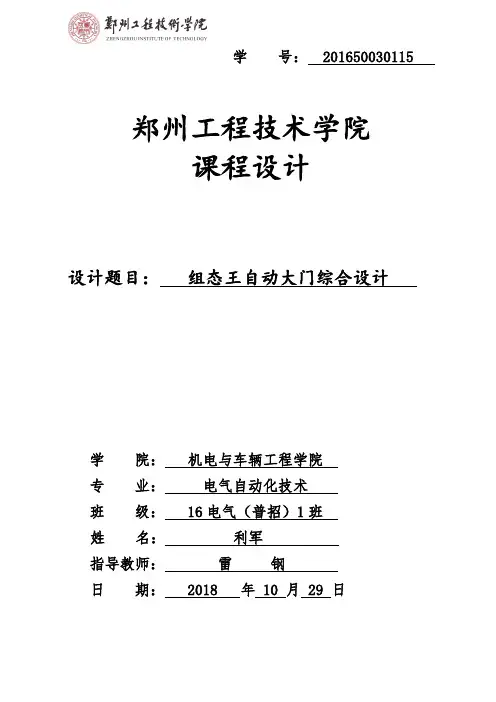

学号： 201650030115郑州工程技术学院课程设计设计题目：组态王自动大门综合设计学院：机电与车辆工程学院专业：电气自动化技术班级： 16电气（普招）1班姓名：利军指导教师：雷钢日期： 2018 年 10 月 29 日诚信声明本论文是我个人在老师指导下，按任务书要求，自己撰写的论文。

该论文凡引用他人的文章或成果之处都在论文中注明，并表示了谢意。

除此之外都是自己的工作成果。

若本论文及资料与以上声明不符，本人承担一切责任。

本人签名：日期：年月日课程设计任务书班级：16电气普招1班学生：利军学号：201650030115设计题目：组态王自动大门综合设计摘要：本课程电气自动化技术专业的学科专业课----组态控制技术的一个实践教学环节。

本课程的目的和任务是：熟悉常用电气设备的性能和工作原理，把学生学习过的如变频器、电力电子、组态控制技术、PLC等课程知识进行综合设计，使学生更加有效的掌握所学知识，进一步提高学生的实际动手能力和编程设计能力。

通过一周的课程设计，使学生掌握一个较为复杂的组态控制系统的设计和制作的方法；理解组态软件的设计原理；1．巩固和加强“组态控制技术”课程的理论知识。

2．掌握组态控制技术的一般的设计方法，了解组态软件开发过程。

3．提高电组态软件使用能力。

4．掌握组态软件调试的方法及程序设计方法。

5．学会撰写课程设计总结报告。

6．通过查阅手册和文献资料，培养同学们独立分析问题和解决问题的能力。

7．培养创新能力和创新思维。

设计内容及要求：本课程主要内容是：用一周的时间让学生独立进行组态控制系统的设计，制作和调试。

本课程是在组态控制技术结束之后的一次设计实践。

选题很重要。

既要有综合性，有一定的难度，又要让学生能在一周内完成。

以下题目可作为参考：1．根据设计题目要求，通过查阅有关资料分析系统工作原理；2．完成系统控制框图设计；3．设计系统控制逻辑；4．编写组态软件程序；5．系统调试；6．编写课程设计报告设计参考题目：1.五层电梯设计;2.机械手控制设计;3.塔吊控制设计；指导老师（签字）：年月日前言随着计算机信息技术高速的发展，人们在管理建筑设备时，越来越依赖于使用计算机控制系统代替操作人员，并且这些都成为一种非常适应潮流的发展。

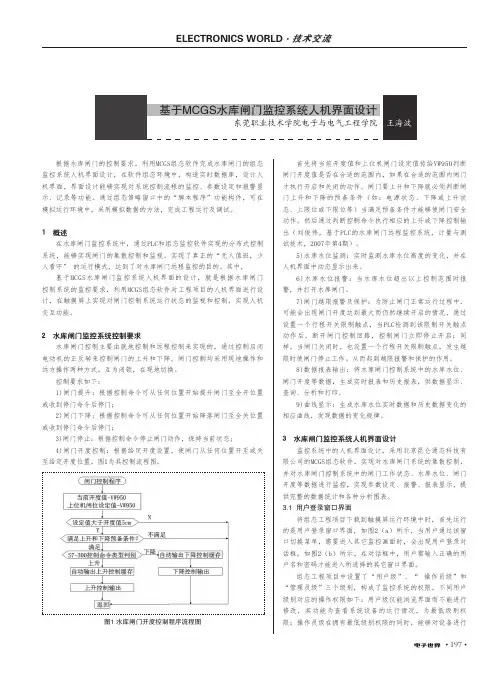

• 197•根据水库闸门的控制要求，利用MCGS组态软件完成水库闸门的组态监控系统人机界面设计，在软件组态环境中，构造实时数据库，设计人机界面，界面设计能够实现对系统控制流程的监控、参数设定和报警显示、记录等功能。

通过组态策略窗口中的“脚本程序”功能构件，可在模拟运行环境中，采用模拟数据的方法，完成工程运行及调试。

1 概述在水库闸门监控系统中，通过PLC和组态监控软件实现的分布式控制系统，能够实现闸门的集散控制和监视。

实现了真正的“无人值班，少人看守” 的运行模式，达到了对水库闸门远程监控的目的。

其中，基于MCGS水库闸门监控系统人机界面的设计，就是根据水库闸门控制系统的监控要求，利用MCGS组态软件对工程项目的人机界面进行设计，在触摸屏上实现对闸门控制系统运行状态的监视和控制，实现人机交互功能。

2 水库闸门监控系统控制要求水库闸门控制主要由就地控制和远程控制来实现的，通过控制启闭电动机的正反转来控制闸门的上升和下降。

闸门控制均采用现地操作和远方操作两种方式，互为闭锁，在现地切换。

控制要求如下：1)闸门提升：根据控制命令可从任何位置开始提升闸门至全开位置或收到停门命令后停门；2)闸门下降：根据控制命令可从任何位置开始降落闸门至全关位置或收到停门命令后停门；3)闸门停止：根据控制命令停止闸门动作，保持当前状态；4)闸门开度控制：根据给定开度设置，使闸门从任何位置开至或关至给定开度位置，图1为其控制流程图。

图1 水库闸门开度控制程序流程图首先将当前开度值和上位机闸门设定值传给VW950判断闸门开度值是否在合适的范围内，如果在合适的范围内闸门才执行开启和关闭的动作。

闸门要上升和下降就必须判断闸门上升和下降的预备条件（如：电源状态、下降或上升状态、上限位或下限位等）当满足预备条件才能够使闸门安全动作。

然后通过判断控制命令执行相应的上升或下降控制输出（刘俊伟，基于PLC的水库闸门远程监控系统，计量与测试技术，2007年第4期）。

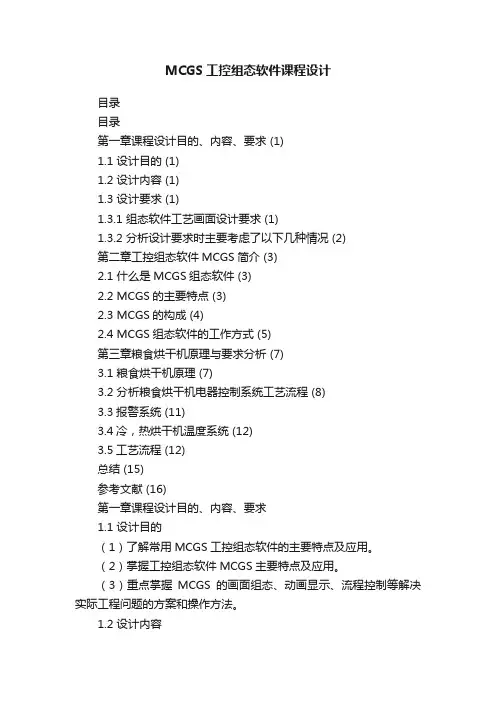

MCGS工控组态软件课程设计目录目录第一章课程设计目的、内容、要求 (1)1.1 设计目的 (1)1.2 设计内容 (1)1.3 设计要求 (1)1.3.1 组态软件工艺画面设计要求 (1)1.3.2 分析设计要求时主要考虑了以下几种情况 (2)第二章工控组态软件MCGS简介 (3)2.1 什么是MCGS组态软件 (3)2.2 MCGS的主要特点 (3)2.3 MCGS的构成 (4)2.4 MCGS组态软件的工作方式 (5)第三章粮食烘干机原理与要求分析 (7)3.1 粮食烘干机原理 (7)3.2 分析粮食烘干机电器控制系统工艺流程 (8)3.3报警系统 (11)3.4冷，热烘干机温度系统 (12)3.5工艺流程 (12)总结 (15)参考文献 (16)第一章课程设计目的、内容、要求1.1 设计目的（1）了解常用MCGS工控组态软件的主要特点及应用。

（2）掌握工控组态软件MCGS主要特点及应用。

（3）重点掌握MCGS的画面组态、动画显示、流程控制等解决实际工程问题的方案和操作方法。

1.2 设计内容（1）设计题目总体设计方案本题目以MCGS为核心控制系统，采用组态软件进行模拟。

（2）应用工控组态软件MCGS进行工程CAD设计完成MCGS系统、传感器、提升机、开关等组成。

（3）系统的综合调试系统包括除杂、不出杂、烘干的功能。

（4）撰写课程设计论文设计内容要正确，概念要清楚，完成任务书所规定的内容附原理图及程序清单，文字要通顺，书写要工整。

（5）完成课程设计论文答辩。

1.3 设计要求1.3.1 组态软件工艺画面设计要求（1）用户图形界面生成：创建用户窗口。

（2）设置用户窗口属性：设置为启动窗口。

（3）创建编辑图形对象：插入元件并制作文字框图。

（4）制作用户动画界面：使用工具箱中的流动块。

（5）设计制作的工艺画面应布局合理、图形应形象逼真、文字应清晰简洁、流动滑块应生动形象。

1.3.2 分析设计要求时主要考虑了以下几种情况1、为了节约，可根据粮食的含量进行清杂情况。

基于MCGS软件的电梯控制系统设计电梯是现代建筑中不可或缺的设备之一，它在大楼中扮演着极其重要的角色，为人们的出行提供了便利。

而电梯控制系统作为电梯的“大脑”，对电梯的运行起着至关重要的作用。

本文将基于MCGS软件，设计一个电梯控制系统，以实现对电梯的精确控制和监控。

1.系统架构设计电梯控制系统主要由电梯控制主机、电梯控制面板、电梯监控器等组成。

其中，电梯控制主机是整个系统的核心部件，负责接收来自电梯控制面板和电梯监控器的指令，并对电梯进行控制。

2.功能设计(1)电梯调度算法：设计合理的电梯调度算法，以确保电梯的高效运行。

可以采用最短等待时间优先、最靠近请求楼层优先等算法。

(2)人机交互界面：设计直观、友好的人机交互界面，方便用户使用电梯。

可以在电梯控制面板上设置楼层按钮、开关门按钮等功能按钮。

(3)故障监测与报警：实现对电梯运行情况的监测，当发生故障时及时报警，并采取相应的措施。

(4)远程监控：可以实现对电梯运行情况的远程监控，以便及时发现问题并进行处理。

3.界面设计界面设计是电梯控制系统中至关重要的一环，它直接影响用户对系统的体验。

通过MCGS软件可以设计出美观、简洁的界面，提升系统的易用性和用户体验。

4.数据管理通过MCGS软件，可以实现对电梯控制系统中产生的数据进行管理和存储。

可以将运行数据、故障信息等数据进行记录并进行分析。

同时，也可以实现数据的远程传输和备份。

5.实时监控通过MCGS软件可以实现对电梯的实时监控，包括电梯的位置、运行状态、故障信息等。

通过监控系统，可以随时了解电梯的运行情况，并进行相应的调整。

总之，基于MCGS软件的电梯控制系统设计，可以实现对电梯的精确控制和监控，提高电梯的运行效率和安全性，同时也提升了用户的体验感。

希望以上内容对您有所帮助。

基于MC G S 组态软件的自动车库门控制系统设计＊安徽理工大学　杜　菲　张　新 摘　要:利用M C G S 组态软件,采用模块的形式,制作出自动车库门的动态监控画面。

工作人员通过该监控画面可以实时了解自动车库门运行,及时对自动车库门系统故障进行报警,分析判断故障原因,并可通过计算机直接控制自动车库门的运行。

该设计具有一定的理论研究和工程实用价值。

关键词:自动车库门;组态软件;监控A b s t r a c t :T h e p a p e r d e s c r i b e s h o wt h e d y n a m i cm o n i t o r i n g s c r e e no nH M I f o r t h eg a r a g ed o o r 's a u t o m a t e dc o n t r o l s y s t e m i s d e s i g n e da n d b u i l t b y t h e c o n f i g u r a t i o n s o f t w a r eM C G S a n di nm o d u l e f o r m .T h e s t a f f c a nm o n i t o r t h e o p e r a t i o n a l s t a t u s o f t h e d o o r b y t h e H M I ,a n d g i v e t h e a l a r m i nt i m e t o s o l v e t h e p r o b l e m s w i t h o u t d e l a y i f s o m e a c c i d e n t h a p p e n s i n t h e g a r a g e s y s t e m .A l s o ,t h e s t a f f c a n c o n t r o l t h e d o o r 's o p e r a t i o n b y P L C .I t i s o f t h e o r e t i c a l a n dp r a c t i c a l v a l u e s .K e y w o r d s :a u t o m a t e dg a r a g e 's d o o r ;c o n f i g u r a t i o ns o f t w a r e ;m o n i t o r i n g1　引言随着城市化进程的加速,车库已成为人们日常生活中不可缺少的工具,其运行的可靠性也成为人们关注的焦点。

MCGS课题1、用MCGS组态软件实现自动门的控制课题介绍升降机自动控制的组态过程，详细讲解如何应用MCGS组态软件完成一个工程。

本样例工程中涉及到动画制作、控制流程的编写、变量设计、定时器构件的使用等多项组态操作。

结合工程实例，对MCGS组态软件的组态过程、操作方法和实现功能等环节进行全面的讲解，使学生对MCGS组态软件的内容、工作方法和操作步骤在短时间内有一个总体的认识。

工程最终效果图如下：2、用MCGS组态软件实现自动车库的控制[1]车库、门灯、开关、光电传感器、汽车、指示灯由对象元件库引入[2]门的动画效果：通过指示灯的变化实现[3]各指示灯的动画效果：通过颜色的变化和闪烁等效果实现[4]各传感器器信号效果：通过按钮产生模拟电信号3、用MCGS组态软件实现供电系统监控4、用MCGS组态软件实现雨水得用控制介绍雨水利用制系统的组态过程，详细讲解如何应用MCGS组态软件完成一个工程。

本样例工程中涉及到动画制作、控制流程的编写、模拟设备的连接等多项组态操作。

结合工程实例，对MCGS组态软件的组态过程、操作方法和实现功能等环节进行全面的讲解，使我们对MCGS组态软件的内容、工作方法和操作步骤有一个总体的认识。

工程最终效果图如下：5、用MCGS组态软件实现加热反应炉自动控制6、用MCGS组态软件实现简易升降梯控制系统制作介绍升降机自动控制的组态过程，详细讲解如何应用MCGS组态软件完成一个工程。

本样例工程中涉及到动画制作、控制流程的编写、变量设计、定时器构件的使用等多项组态操作。

结合工程实例，对MCGS组态软件的组态过程、操作方法和实现功能等环节进行全面的讲解，使学生对MCGS组态软件的内容、工作方法和操作步骤在短时间内有一个总体的认识。

工程最终效果图如下：7、用MCGS组态软件实现升降机的自动控制8、用MCGS组态软件实现废品检测自动控制介绍废品自动检测的组态过程，详细讲解如何应用MCGS组态软件完成一个工程。

自动门控制系统论文自动门控制系统设计及用MCGS组态软件仿真和监控摘要：本人通过学习熟悉了MCGS工控组态软件的基本用法与功能，并学会了选择PLC来设计自动门控制系统，通过通讯连接使外部设备PLC与MCGS组态软件连接起来，达到用组态软件对自动门PLC控制系统工程的动态过程进行监控与仿真。

这一工程可视性好，可维护性强，时效性优越。

关键词：PLC（可编程序控制器）MCGS（组态软件）变频器前言在超级市场，公共建筑，银行，医院等入口，经常使用自动门控制系统。

早期的自动门系统采用继电器逻辑控制已经逐渐被淘汰。

PLC控制自动门由于具有故障率低，可靠性高，维修方便等优点，因而得到广泛的应用由于直流电机的调速范围宽广，热动和制动转矩较大，所以执行机构使用直流电动机。

但直流电动机采用机械换向器换向，它的单机容量，最高电压，最大转速等方面受到限制，而且维护，维修复杂。

如今，变频器调速技术的应用几乎已经扩展到了工业生产的所有领域。

在这我们用变频器调速。

根据任务书自动门系统控制要求如下：现有一自动门控制系统，其门的打开和关闭通过变频器控制电机M实现，电机M正转为开门，电机M反转为关门，变频器速度控制要求如：1.当系统通电后必须按下系统上电按钮变频器才能接通电源。

2.当自动门处于关闭时按下系统运行按钮系统才开始工作。

3.在系统工作后有人由内到外或由外到内通过光电检测开关K1或K2时,自动门快速打开,当门压到SQ2后自动门减速并变为慢速,到达限位开关SQ1时自动门停止运行。

4.自动门在开门位置停留5S,自动进入关门过程,自动门快速关闭,当门压到SQ3,自动门减速并变为慢速,到达限位开关SQ4时,自动门停止运行。

5.若在关门过程中,当有人由内到外或由外到内通过光电检测开关K1或K2时,应立即停止关门,并自动转为开门过程。

6.在门打开后的5S等待时间内,当有人由内到外或由外到内通过光电检测开关K1或K2时,必须重新计时5S,在进入关门过程,以保证人员安全通过。

用组态软件实现自动车库的控制摘要：本文主要介绍了利用MCGS组态软件,采用模块的形式,通过传感器感应车的位置，并把信号传送给车库门的系统，从而来控制车库门的开与关。

制作出自动车库门的动态监控画面。

设计了一种不需要人员管理的自动车库系统。

详细介绍了这种自动车库系统的结构功能、控制的工作原理及系统的软件设计方法。

监控人员可以将车库内的实际运行情况反馈到监控画面,使得能够及时准确地了解到车库的运行情况,并且加以控制。

最后通过测试,在自动和手动模式下,实现了车库监测与控制的操作。

关键词：组态软件自动车库手动控制监测设施Configuration software to control automatic garage Abstract：This paper mainly introduced the use of MCGS software, the form of the module, through the sensors in the car position, and the signals to the garage door systems, and to control the garage door open and shut. Making the automatic garage door of the dynamic monitoring menu. Design a without the need for personnel management of the automatic garage system. Detailed introduces the structure and function of the automatic garage system, the control principle of work and the system design method of software. Monitoring personnel can will garage in the actual operation of the feedback to monitor screen, can make timely and accurate understanding to the running situation of the garage, and try to control. Finally through the test, in the automatic and manual mode, realize the garage monitoring and control operation.Key Words：Configuration software Automatic garage Manual control Monitoring facilities目录1.前言 (3)2.设计内容与要求 (3)2.1设计内容 (3)2.2设计要求 (3)3.设计思路 (3)4.组态画面的设计 (4)4.1 实时数据库如下所示 (4)4.2用户窗口的设置 (5)4.3运行策略 (6)4.4各按钮的设置 (7)4.4.1开门按钮 (7)4.4.2关门按钮 (7)4.4.3停止按钮 (8)4.4.4开门指示灯 (8)4.4.5关门指示灯 (9)4.4.6车运行 (10)4.4.7整体效果图 (10)5.操作说明 (11)5.1门的自动运行程序如下 (11)5.2手动操作的程序如下 (14)6.结论 (15)致谢 (16)参考文献 (17)1.前言随着城市化进程的加速及人们经济生活水平的提高随着大中城市私人汽车数量的激增,停车难问题已经成为一个十分严峻的社会问题。

MCGS组态课程设计题目基于MCGS组态软件实现自动门设计学号姓名同组人专业班级10级电气工程及其自动化2班学院电气工程学院指导教师王彩霞成绩基于MCGS组态软件实现自动门设计摘要：运用MCGS组态软件，制作出自动门的控制画面，并编写出相应程序实现对门、灯等的控制。

工作人员通过控制画面可以实时了解自动门的运行状态，及时对自动门系统故障进行报警，分析故障原因，并通过计算机直接控制自动门的运行。

通过此监控，可足不出户地了解自动门的状况，大大的简化了工作员的操控流程。

关键字：自动门MCGS组态软件监控Abstract：The paper describes how the dynamic monitoring screen on HMI for the automatic door’s automated control system is designed and built by the configuration software MCGS and in module form .The staff can monitor the operational status of the door by the HM I, and give the alarm in time to solve the problems without delay if some accident happens in the automatic system .Also , the staff can control the door’s operation by PLC .It is of theoretical and practical valuesKey Words ：Automatic door ，MCGS software, monitor目录1绪论 (4)1.1 立题背景 (4)1.2 研究问题 (4)1.3 设计思路 (4)2 MCGS组态主界面的设计 (4)2.1新建工程 (4)2.2新建用户窗口 (5)2.2.1建立画面 (5)2.2.2编辑画面 (5)2.2.3编辑组态动画界面 (5)2.3 变量的添加 (6)2.4 变量关联 (8)2.5动画连接及程序编写 (9)2.5.1进门小人的动画设置 (9)2.5.2车的动画设置 (11)2.5.3建筑物窗户的动画设置 (12)3运行策略组态 (13)4总结 (14)5辞谢 (15)6参考文献 (15)7附录 (16)1绪论1.1 立题背景随着科技技术的飞速发展，人民生活水平的逐渐提高，去商场或超市购物的时间越来越多，为了方便顾客随时进入或走出商场或超市，许多商场或超市原来的手推玻璃门逐渐被自动玻璃门所取代，而且商场或超市在冬天或夏天开空调，采用自动玻璃门可以减少顾客推门或关门这个烦琐的动作，而且还可提高室内的舒适度,自动门已成为人们日常生活中不可缺少的工具,其运行的可靠性也成为人们关注的焦点。
