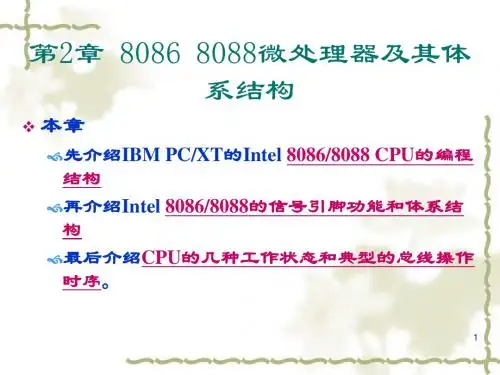

第2章 8086 8088微处理器及其体系

8086 CPU在最小模式中引脚定义
M/#IO：Memory/Input & Output，三态输出
存储器或I／O端口访问信号 。指示8086的访问对象，发 给MEM或I/O接口。 M／# IO为高电平时，表示 当前CPU正在访问存储器；
M／# IO 为低电平时，表 示当前CPU正在访问I／O端 口
数据驱动器数据流向控制信 号，输出，三态。
在8086系统中，通常采用 74LS245、8286或8287作 为数据总线的驱动器，用 DT/#R信号来控制数据驱动 器的数据传送方向。 当DT/#R＝1时，进行数据 发送； 当DT/#R＝0时，进行数据 接收。
8086 CPU在最小模式中引脚定义
READY：准备就绪信号 由外部输入，高电平有效 ，表示CPU访问的存储器 或I／O端口己准备好传送 数据。 当READY无效时，要求 CPU插入一个或多个等待 周期Tw，直到READY信 号有效为止。
S3 0 1 0 1
当前正在使用的段寄存器 ES SS CS或未使用任何段寄存器 DS
8086 CPU在最小模式中引脚定义
#BHE/S7：高8位总线允许（Bus High Enable）
T1：指示高8位数据总线上的数据 是否有效 （#BHE:AD0）配合：00时读写字 ，01时读写奇地址字节，10时读写 偶地址字节 其他T周期：输出状态信号S7（S7 始终为逻辑1，未定义） DMA方式下，该引脚为高阻态。
最大模式引脚信号（续）
LOCK# ：总线封锁（优先权锁定） 三态输出，低电平有效。 LOCK有效时表示CPU不允许其它总线主控者占用 总线。 ห้องสมุดไป่ตู้ 这个信号由软件设置。 • 当在指令前加上LOCK前缀时，则在执行这条 指令期间LOCK保持有效，即在此指令执行期 间，CPU封锁其它主控者使用总线。 在保持响应期间，LOCK#为高阻态。

第2章8086微处理器及其系统教材习题解答1. 8086 CPU 由哪两部分构成，它们的主要功能是什么?在执行指令期间,EU 能直接访问存储器吗，为什么?【解】8086CPU由执行部件（EU）和总线接口部件（BIU）两部分组成。

执行部件由内部寄存器组、算术逻辑运算单元（ALU）与标志寄存器（FR）及内部控制逻辑等三部分组成。

寄存器用于存储操作数和中间结果；算术逻辑单元完成16位或8位算术逻辑运算，运算结果送上ALU内部数据总线，同时在标志寄存器中建立相应的标志；内部控制逻辑电路的主要功能是从指令队列缓冲器中取出指令，对指令进行译码，并产生各种控制信号，控制各部件的协同工作以完成指令的执行过程。

总线接口部件（BIU）负责CPU与存储器、I/O设备之间传送数据、地址、状态及控制信息。

每当EU部件要执行一条指令时，它就从指令队列头部取出指令，后续指令自动向前推进。

EU要花几个时钟周期执行指令，指令执行中若需要访问内存或I/O设备，EU就向BIU 申请总线周期，若BIU总线空闲，则立即响应，若BIU正在取一条指令，则待取指令操作完成后再响应EU的总线请求。

2. 8086CPU与传统的计算机相比在执行指令方面有什么不同？这样的设计思想有什么优点？【解】8086 CPU与传统的计算机相比增加了指令队列缓冲器，从而实现了执行部件（EU）与总线接口(BIU)部件的并行工作，因而提高了8086系统的效率。

3. 8086 CPU 中有哪些寄存器，各有什么用途？【解】8086共有8个16位的内部寄存器，分为两组：①通用数据寄存器。

四个通用数据寄存器AX、BX、CX、DX均可用作16位寄存器也可用作8位寄存器。

用作8位寄存器时分别记为AH、AL、BH、BL、CH、CL、DH、DL。

AX（AH、AL）累加器。

有些指令约定以AX（或AL）为源或目的寄存器。

实际上大多数情况下，8086的所有通用寄存器均可充当累加器。

BX（BH、BL）基址寄存器。

第二章8086/8088微处理器及其系统结构内容提要：1．8086微处理器结构：CPU内部结构：总线接口部件BIU，执行部件EU；CPU寄存器结构：通用寄存器，段寄存器，标志寄存器，指令指针寄存器；CPU引脚及其功能：公用引脚，最小模式控制信号引脚，最大模式控制信号引脚。

2．8086微机系统存储器结构：存储器地址空间与数据存储格式；存储器组成；存储器分段。

3．8086微机系统I/O结构4．8086最小/最大模式系统总线的形成5．8086CPU时序6．最小模式系统中8086CPU的读/写总线周期7．微处理器的发展学习目标1．掌握CPU寄存器结构、作用、CPU引脚功能、存储器分段与物理地址形成、最小/最大模式的概念和系统组建、系统总线形成；2．理解存储器读/写时序；3．了解微处理器的发展。

难点：1．引脚功能，最小/最大模式系统形成；2．存储器读/写时序。

学时：8问题：为什么选择8088/8086？•简单、容易理解掌握•与目前流行的P3、P4向下兼容，形成x86体系•16位CPU目前仍在大量应用思考题1、比较8086CPU与8086CPU的异同之处。

2、8086CPU从功能上分为几部分?各部分由什么组成?各部分的功能是什么?3、CPU的运算功能是由ALU实现的，8086CPU中有几个ALU?是多少位的ALU?起什么作用?4、8086CPU有哪些寄存器?各有什么用途?标志寄存器的各标志位在什么情况下置位?5、8086CPU内哪些寄存器可以和I/O端口打交道，它们各有什么作用?6、8086系统中的物理地址是如何得到的?假如CS=2400H，IP=2l00H，其物理地址是多少?思考题1.从时序的观点分析8088完成一次存储器读操作的过程？2.什么是8088的最大、最小模式？3.在最小模式中，8088如何产生其三总线？4.在最大模式中，为什么要使用总线控制器？思考题1.试述最小模式下读/写总线周期的主要区别。

答案：A
思考题
8086/8088的状态标志有 A)3 B)4 C)5 答案：D 个。 D)6
思考题
8086/8088的控制标志有 A)3 B)4 C)5 答案：A 个。 D)6
三、引脚信号和功能（图2-5 ）
8086总线周期的概念： 为了取得指令或传送数据，就需要CPU的总线接 口单元（BIU）执行一个总线周期。 一个最基本的总线周期由4个时钟周期组成。 习惯上将4个时钟周期分别称为4个状态，即T1状 态、T2状态、T3状态和T4状态。 图2-17
2.方向标志DF（Direction Flag） 用于串操作指令中的地址增量修改（DF ＝0）还是减量修改（DF＝1）。 STD使DF＝1 CLD使DF＝0
（三）标志寄存器－控制标志（续）
3.跟踪标志TF（Trap Flag） 若TF＝1，则CPU按跟踪方式（单步方式） 执行程序，否则将正常执行程序。
思考题
指令队列的作用是 A)暂存操作数地址 。 B)暂存操作数
C)暂存指令地址
D)暂存预取指令 答案：D
思考题
8086的指令队列的长度是 A)4个 B)5个 C)6个 D)8个 字节。
答案： C
思考题
8088的指令队列的长度是 A)4个 B)5个 C)6个 D)8个 字节。
答案：A
思考题
第二章 8086/8088微处理器
8086/8088微处理器的结构 8086/8088典型时序分析

简 介
8086：16位微处理器 数据总线宽度16位：可以处理8位或16位数据 地址总线宽度20位：可直接寻址1MB存储单元和 64KB的I/O端口 8088：准16位处理器 内部寄存器及内部操作均为16位，外部数据总线8位 8088与8086指令系统完全相同，芯片内部逻辑结构、芯片引 脚有个别差异。 设计8088的目的主要是为了与Intel原有的8位外围接口芯片 直接兼容
