RFID设备实验报告

rfid实训报告一、引言RFID（Radio Frequency Identification，射频识别）技术是一种非接触式自动识别技术，通过射频传感器实现信息的读取和写入。

本报告旨在总结与分析团队在RFID实训课程中的学习成果，详细介绍实训过程、所使用的设备与软件，以及所获得的实验结果和结论。

二、实训过程1. 实训目标及准备工作在开始实训之前，团队明确了实训的目标和预期结果。

同时，我们对所需设备和软件进行了调研和采购，确保一切准备工作就绪。

2. 实验一：RFID工作原理及硬件配置在这一实验中，我们详细学习了RFID工作原理，并了解不同类型的RFID标签和阅读器。

通过实际操作，我们掌握了如何配置RFID硬件。

3. 实验二：RFID标签编程本实验中，我们学习了如何使用编程软件对RFID标签进行编程，并实现标签读写功能。

通过编程，我们能够为每个标签分配唯一的序列号和数据。

4. 实验三：RFID应用与案例研究这一实验环节中，我们研究了RFID技术在不同领域中的应用案例，如供应链管理、物流跟踪等。

通过对实际案例的分析，我们深入了解了RFID技术的实际应用。

5. 实验四：RFID系统性能测试在这一实验中，我们测试了RFID系统的性能，包括读取距离、标签识别速度和抗干扰能力等。

通过实验数据的收集与分析，我们得出了一些结论，并对可能存在的问题进行了讨论。

6. 实验五：RFID系统集成在最后一个实验中，我们将所学知识应用于实际项目中，搭建了一个完整的RFID系统。

我们实施了系统集成并进行了一系列测试，以验证系统的可靠性和稳定性。

三、实验结果与讨论1. 实验一的结果分析通过对RFID工作原理和硬件配置的学习，我们深入了解了RFID 技术的基本知识，并学会了正确配置硬件设备。

2. 实验二的结果分析在RFID标签编程实验中，我们成功实现了对标签的编程和数据读写功能。

这使得标签能够存储和传输特定的信息，提供更多的应用可能性。

rfid自动读卡实验报告RFID 自动读卡实验报告一、实验背景随着物联网技术的快速发展，射频识别（RFID）技术因其非接触式、快速读取、大容量存储等优点，在物流、仓储、零售等众多领域得到了广泛应用。

为了深入了解和掌握 RFID 自动读卡的工作原理及性能，进行了本次实验。

二、实验目的1、熟悉 RFID 自动读卡系统的组成和工作原理。

2、测试不同类型和参数的 RFID 标签在自动读卡中的性能表现。

3、研究读卡距离、角度、障碍物等因素对读卡成功率的影响。

4、分析系统的读取速度和准确性，评估其在实际应用中的可行性。

三、实验设备与材料1、 RFID 读写器：选用了品牌型号读写器，支持多种频段和协议，具有较高的读取灵敏度和稳定性。

2、 RFID 标签：准备了不同类型（如无源标签、有源标签）、不同频率（如低频、高频、超高频）和不同存储容量的标签。

3、测试平台：搭建了一个固定的测试平台，包括支架、导轨、旋转台等，用于控制标签与读写器之间的相对位置和角度。

4、障碍物：使用了不同材质（如金属、塑料、木材）和不同厚度的障碍物，模拟实际应用中的干扰情况。

5、计算机：用于连接读写器，运行测试软件和记录实验数据。

四、实验步骤1、系统连接与设置将 RFID 读写器通过 USB 接口连接到计算机，并安装相应的驱动程序和软件。

在软件中设置读写器的工作参数，如频率、功率、编码方式等。

2、标签初始化对准备的不同类型的标签进行初始化，写入唯一标识符和相关数据。

确保标签处于正常工作状态。

3、读卡距离测试将标签固定在测试平台的导轨上，逐渐远离读写器，每次移动一定距离（如 10cm），直到读写器无法读取标签。

记录每次移动后的读卡距离，并计算平均读卡距离。

4、读卡角度测试将标签固定在旋转台上，以一定的角度间隔（如 15°）旋转标签，记录不同角度下的读卡成功率。

分析读卡角度对读取效果的影响。

5、障碍物测试在标签与读写器之间放置不同材质和厚度的障碍物，记录读卡成功率的变化。

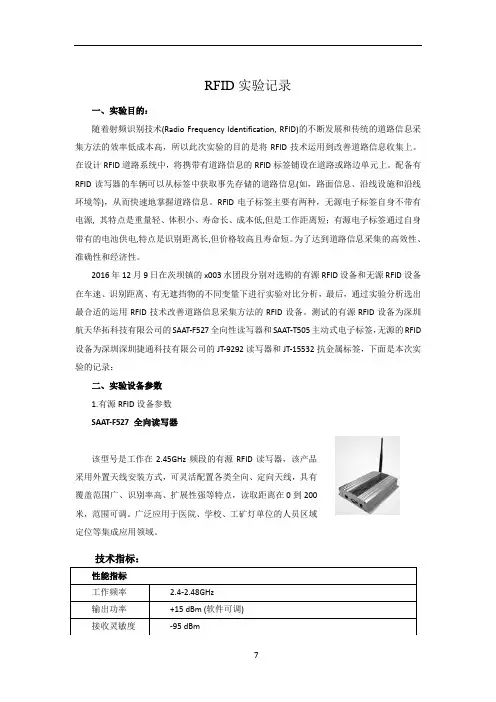

RFID实验记录一、实验目的：随着射频识别技术(Radio Frequency Identification, RFID)的不断发展和传统的道路信息采集方法的效率低成本高，所以此次实验的目的是将RFID技术运用到改善道路信息收集上。

在设计RFID道路系统中，将携带有道路信息的RFID标签铺设在道路或路边单元上。

配备有RFID读写器的车辆可以从标签中获取事先存储的道路信息(如，路面信息、沿线设施和沿线环境等)，从而快速地掌握道路信息。

RFID电子标签主要有两种，无源电子标签自身不带有电源, 其特点是重量轻、体积小、寿命长、成本低,但是工作距离短；有源电子标签通过自身带有的电池供电,特点是识别距离长,但价格较高且寿命短。

为了达到道路信息采集的高效性、准确性和经济性。

2016年12月9日在茨坝镇的x003水团段分别对选购的有源RFID设备和无源RFID设备在车速、识别距离、有无遮挡物的不同变量下进行实验对比分析，最后，通过实验分析选出最合适的运用RFID技术改善道路信息采集方法的RFID设备。

测试的有源RFID设备为深圳航天华拓科技有限公司的SAAT-F527全向性读写器和SAAT-T505主动式电子标签，无源的RFID 设备为深圳深圳捷通科技有限公司的JT-9292读写器和JT-15532抗金属标签，下面是本次实验的记录：二、实验设备参数1.有源RFID设备参数SAAT-F527 全向读写器该型号是工作在2.45GHz频段的有源RFID读写器，该产品采用外置天线安装方式，可灵活配置各类全向、定向天线，具有覆盖范围广、识别率高、扩展性强等特点，读取距离在0到200米，范围可调。

广泛应用于医院、学校、工矿灯单位的人员区域定位等集成应用领域。

技术指标：性能指标工作频率 2.4-2.48GHz输出功率+15 dBm (软件可调)接收灵敏度-95 dBmS AAT-T505主动式电子标签该型号标签是工作在2.45GHz 频段的有源电子标签。

一、实验目的1. 熟悉无线射频识别（RFID）技术的基本原理和组成；2. 掌握RFID系统的搭建与调试方法；3. 理解RFID技术在实际应用中的优势与挑战；4. 培养动手能力和团队协作精神。

二、实验原理无线射频识别技术（RFID）是一种利用无线电波进行信息交换和识别的技术。

它通过射频标签（Tag）和读写器（Reader）之间的通信，实现数据读取和写入。

RFID 系统主要由以下几部分组成：1. 射频标签：标签是RFID系统的核心，用于存储信息。

标签可以分为有源标签和无源标签两种类型。

2. 读写器：读写器负责读取标签信息，并将信息传输给后台系统。

读写器通常由天线、控制器和通信接口组成。

3. 天线：天线用于发射和接收射频信号，将能量传输给标签，并接收标签返回的信号。

4. 后台系统：后台系统负责数据处理、存储和查询，实现对RFID标签的实时监控和管理。

三、实验内容1. 实验器材：RFID标签、读写器、天线、计算机、实验平台等。

2. 实验步骤：（1）搭建RFID系统：将标签、读写器、天线连接到实验平台上，并确保各部分连接正常。

（2）配置读写器：通过读写器配置软件设置读写器的参数，如波特率、频率等。

（3）测试标签读写：将标签放置在读写器附近，通过读写器读取标签信息，验证标签读写功能。

（4）测试标签识别距离：改变标签与读写器的距离，观察标签识别距离的变化，分析影响识别距离的因素。

（5）测试标签抗干扰能力：在读写器附近放置金属物体，观察标签识别情况，分析标签抗干扰能力。

（6）测试标签数据存储与更新：通过读写器向标签写入数据，并验证数据是否成功存储和更新。

四、实验结果与分析1. 标签读写功能测试：实验结果表明，标签在读写器附近能够成功读取信息，验证了标签读写功能。

2. 标签识别距离测试：实验发现，标签识别距离受读写器频率、标签类型、标签与读写器的距离等因素影响。

在高频段，标签识别距离较远；无源标签识别距离较有源标签短。
