钢中主要合金元素的功用
- 格式：doc
- 大小：29.00 KB
- 文档页数：6

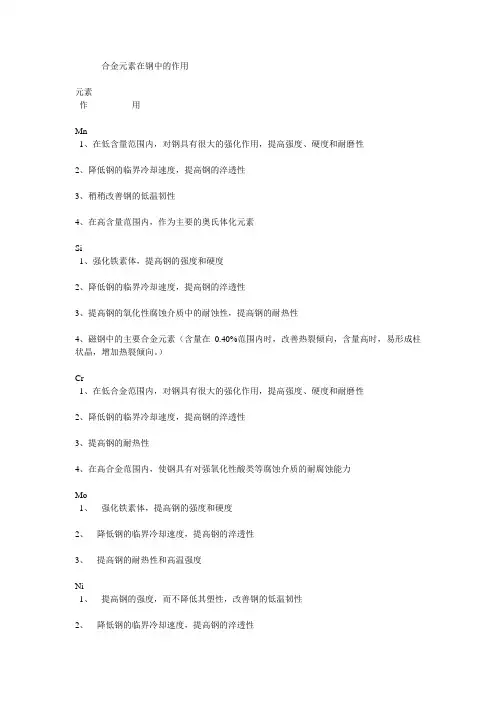

钢中主要合金元素的功用：
铬Cr、镍Ni、钨W、钒V、锰Mn、钼Mo、钴Co、钛Ti、铜Cu、铝Al、硫S、硅Si、铌Nb、硼B
为了合金化而加入的合金元素，最常用的有硅、锰、铬、镍、钼、钨、钒，钛，铌、硼、铝等。
现分别说明它们在钢中的作用。
1．铬 Cr
铬在钢中的角色多元且重要，它会形成安定而硬的碳化物，而且具抗蚀性，其主要作用有：a．增进钢的硬化能和渗碳作用。
b．使钢在高温畤仍具高强度。
c．能增加耐磨耗性。
d．增高钢之淬火温度。
f．能增进钢的抗腐蚀性。
补充：铬在钢中的作用
（1）铬可提高钢的强度和硬度。
（2）铬可提高钢的高温机械性能。
（3）使钢具有良好的抗腐蚀性和抗氧化性
（4）阻止石墨化
（5）提高淬透性。
缺点：①铬是显著提高钢的脆性转变温度②铬能促进钢的回火脆性。
2．镍Ni
镍在钢中的影响有:
a．增进钢的硬化能。
b．能降低热处理时的淬火温度，因之在处理时变形小。
c．能增加钢的韧性。
d．高镍合金钢能耐腐蚀，例如：不锈钢就含有8%左右的镍。
补充：镍在钢中的作用
（1）可提高钢的强度而不显著降低其韧性。
（2）镍可降低钢的脆性转变温度，即可提高钢的低温韧性。
（3）改善钢的加工性和可焊性。
（4）镍可以提高钢的抗腐蚀能力，不仅能耐酸，而且能抗碱和大气的腐蚀。
3．钨W
钨能耐高温，而且溶於钢中会与碳形成碳化物称为碳化钨，能提高钢的强度。
此外，a．钨可以提高钢之淬火温度。
b．加强钢之断面组织细微化，抵抗回火软化。
c．可以降低淬火时钢之晶粒生长之趋势。
d．钨钢刀具有红热硬度。
e．可增加钢之保磁性，故可配入钢中而制造永久磁钢。
补充：钨在钢中的作用
(1) 提高强度
（2）提高钢的高温强度。
（3）提高钢的抗氢性能。
（4）是使钢具有热硬性。
因此钨是高速工具钢中的主要合金元素。
3．钒V
钒可以无限量固溶入铁中，并阻止沃斯田铁晶粒的成长，钒在钢中有脱酸除氧之能力，故含钒之钢其断面结晶密实，此外钒的作用还有：
a．能提高淬火温度。
b．改善硬化能，高温淬火加热时，能防止其晶粒生长。
c．有助於钢之结晶组织细微化。
补充：钒在钢中的作用
(1)热强性。
（2）钒能显著地改善普通低碳低合金钢的焊接性能。
锰亦为钢中重要元素，其作用及影响如下:
a．在适量下，锰量增加可增加钢之最大强度及硬度。
b．锰有脱氧及脱疏功效，故锰能发掸钢之锻造性与可塑性。
c．锰在钢中含量多，可降低钢之淬火温度。
d．可增进钢之硬化深度，尤其在含碳量高之油硬性锰钢为最显著。
补充：锰在钢中的作用
（1）锰提高钢的淬透性。
（2）锰对提高低碳和中碳珠光体钢的强度有显著的作用。
（3）锰对钢的高温瞬时强度有所提高。
锰钢的主要缺点是：①含锰较高时，有较明显的回火脆性现象；②锰有促进晶粒长大的作用，因此锰钢对过热较敏感t在热处理工艺上必须注意。
这种缺点可用加入细化晶粒元素如钼、钒、钛等来克服：⑧当锰的质量分数超过1％时，会使钢的焊接性能变坏，④锰会使钢的耐锈蚀性能降低。
6．钼Mo
钼可增加钢之最大强度及硬度，因此在合金钢中也颇为重要。
a．能改善钢在高温之抗拉及潜变强度。
b．在工作红热情况下，能使钢之硬度保持不变。
c．高速工具钢含钼，可予以较佳之切割性能。
d．合金钢中加入钼可去除回火脆性。
补充：钼在钢中的作用
（1）钼对铁素体有固溶强化作用。
（2）提高钢热强性
（3）抗氢侵蚀的作用。
（4）提高钢的淬透性。
缺点：钼的主要不良作用是它能使低合金钼钢发生石墨化的倾向。
钴为制造合金钢之重要元素，在钢中可以生成碳化物，但也可能有不良影响，它具有以下特性：
a．钴可代替镍，如增加强度及耐热等性能。
b．会降低钢的硬化能。
c．能提高钢之淬火温度。
d．增加钢之保磁能力，故为制造磁石钢之主要元素。
8．钛Ti
钛在钢中易与碳形成碳化物TiC，其他特性：
a．钛在不锈钢中，可以防止高温时铬量的局部减少，维持其防蚀的能力
b．可以防止合金钢由高温徐冷时的脆化现象。
补充：钛在钢中的作用
（1）钛能改善钢的热强性，提高钢的抗蠕变性能及高温持久强度；
（2）并能提高钢在高温高压氢气中的稳定性。
使钢在高压下对氢的稳定性高达600℃以上，在珠光体低合金钢中，钛可阻止钼钢在高温下的石墨化现象。
因此，钛是锅炉高温元件所用的热强钢中的重要合金元素之一。
9．铜Cu
合金钢中铜之含量不可以超过1.5%，否则会使钢变脆，此外
a．铜在钢中有抵抗大气腐蚀之性能。
低碳钢内含铜1%，其抵抗大气腐蚀性约较不含铜者高出四倍。
在不锈钢中加铜 3-4%，亦有助不锈钢之防蚀作用。
b．可以增加钢的强度，但不宜超过0.2%。
10．铝Al
a．极易与氧结合形成氧化铝，是一种强脱氧剂。
b．能抑制晶粒成长。
c．是氮化用钢的重要元素。
补充：铝在钢中的作用
(1)用作炼钢时的脱氧定氮剂，细化晶粒，抑制低碳钢的时效，改善钢在低温时的韧性，特别是降低了钢的脆性转变温度；
(2)提高钢的抗氧化性能。
曾对铁铝合金的抗氧化性进行了较多的研究；4％AI即可改变氧化皮的结构，加入6％A1可使钢在980C以下具有抗氧化性。
当铝和铬配合并用时，其抗氧化性能有更大的提高。
例如，含铁50％一55％、铬30％一35％、铝10％一15％的合金，在1 400C高温时，仍具有相当好的抗氧化性。
由于铝的这一作用，近年来，常把铝作为合金元素加入耐热钢中。
(3)此外，铝还能提高对硫化氢和V2O5的抗腐蚀性。
缺点：①脱氧时如用铝量过多，将促进钢的石墨化倾向。
②当含铝较高时．其高温强度和韧性较低
11．硫S
硫在钢中为有害之杂质，硫与铁化合成为FeS，与锰化合成MnS，其结果：
a．会增加钢的热脆性
b．硫含量0.2%以上，就会严重影响钢的强度和韧性
c．硫可使钢强度降低，因此有利於钢的切削，但除了易切钢之外，极少利用。
12．矽Si
矽在钢中其作用如下 :
a．矽能增加钢之电磁传导率，故适於制造电气材料。
b．矽会加速钢之结晶生长变粗，因此含量约在0.05~0.30%。
c．矽能增高淬火温度。
d．会阻碍碳元素溶於钢中。
e．对於炭量较高之钢，矽多则增加脆性，
f．增加耐热钢的氧化性，可用为脱酸性。
补充：硅在钢中的作用:
(1)提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑性降低。
(2) 硅能显著地提高钢的弹性极限、屈服极限和屈强比,这是一般弹簧钢。
(3)耐腐蚀性。
硅的质量分数为15％一20％的高硅铸铁，是很好的耐酸材料。
含有硅的钢在氧化气氛中加热时，表面也将形成一层SiO2薄膜，从而提高钢在高温时的抗氧化性。
缺点：（4）使钢的焊接性能恶化。
13、铌Nb在钢中的作用
（1）铌和碳、氮、氧都有极强的结合力，并与之形成相应的极为稳定的化合物，因而能细化晶粒，降低钢的过热敏感性和回火脆性。
(2)有极好的抗氢性能。
(3)铌能提高钢的热强性
14、硼B在钢中的作用
（1）提高钢的淬透性。
（2）提高钢的高温强度。
强化晶界的作用。
综合各种合金元素对於碳钢的影响，而选择添加合金元素时必须考虑元素特性及应用场合的需要，适材适所才是最重要的，如果不燎解特性贸然选择，不但可能增加成本，效果也可能适得其反。
