WDM试题(含答案)

  • 格式：doc
  • 大小：407.50 KB
  • 文档页数：7

WDM应用试题一、填空题（17分，每空0.5分）1、根据放大器在系统中位置的不同，光纤放大器分为功率放大器、前置放大器、线形放大器。

2、DWDM的波长不应与ITU-T规定的标准波长有太大的偏差，否则严重的会引起系统的崩溃。

其最大偏差为±20nm。

3、从传输网路拓扑图中我们可以看到，DWDM与SDH是客户层与服务层的关系。

4、密集波分系统中有两类光信号，一类是用来承载业务信号的，我们称为业务通道，一类是用来承载监控信号的，我们称为监控通道。

业务通道的光信号使用的波长是在1530-1625nm的频带内，监控通道的光信号使用的波长是在1510nm的频带内。

5、ITU-T建议的32波DWDM设备，相邻波长之间的频率间隔为100GHz，其中第一波的中心频率为192.1THz。

6、密集波分系统有几大基本构件，它们是合波器OMU、分波器ODU、光放OA、光转发单元OTU、光监控通道OSC、。

7、OSC板的接收灵敏度是-48dBm，接收光功率的过载点是0dBm，发送光功率范围是-7到0dBm。

8、对于OTU板如果采用APD的接收机，灵敏度是-28dBm，过载点是-9dBm，最佳接收光功率是-14dBm；对于OTU板如果采用PIN的接收机，灵敏度是–18 dBm，过载点是0dBm，最佳接收光功率是-8dBm。

9、波分维护和调试中，有几个关键的控制点：它们是OBA的入纤光功率（要求32波系统单波入纤光功率在+4到+5dBm），OPA的输出光功率（要求32波系统OPA2217的单波输出光功率在+1到+2dBm），OAD的输出光功率（要求OAD 的OUT口单波输出光功率在-5到-6dBm），OTUR的输入光功率（要求APD 接收机的OTUR输入光功率在-15到-14dBm，PIN接收机的OTUR输入光功率在-9到-8dBm，）。

二、判断题：（3分，每题0.5分）1、设备掉电后，正常的加电顺序是：首先是将单板置浮插状态，然后使用万用表测试输入电压是否正常，闭合头柜的空开，闭合设备架顶的空开，闭合设备子架的空开，检查风扇的运行状态是否正常，将单板插入。

（正确）2、中兴公司的DWDM设备提供的OA增益可调范围为-7～1dB。

（错误，应该是－3～3）3、中兴DWDM产品通过B1、J0字节的检测，可以准确定位故障发生位置，区分SDH段和DWDM段的故障。

（正确）4、考虑城域网的传输特点，SDMT可以替代OBA使用，SDMT合OBA不同的地方就是增加了1510和1550的分光器。

（错误，差异在于SDMT没有EDFA，OBA和SDMT都有1510和1550的分光器）5、OBA/OPA/OLA只能配置在OA子架，OTUT/OTUR/OTUG只能配置在OTU子架。

（错误，对于中兴波分传输产品，限制槽位的单板只有NCP/OW/OSC）6、ZXWM-32采用FEC技术，可以实现超长跨距的传输；可等效提高信噪比5~6dB，可以在不改变系统节点站位置，使2.5Gb/s DWDM系统平滑升级到10Gb/s系统。

（正确）三、多项选择题（每空2分，共20分）1、完整的DWDM系统应包括哪三大部分？(A/C/D)A.业务光通道B.发送部分C. 光监控信道D.单板监控系统2、目前DWDM系统使用的业务波长主要集中在：(B)A.1310nm左右B.1550nm左右C. 1410nm左右D.1710nm左右3、ZXWM-32ⅹ2.5G系统/G.652光纤/的最大无电中继复用段距离为：(C)A.360kmB.480kmC. 640kmD.500km4、ZXWM-32系统中，有部分单板只能在固定槽位中，部分单板可以在不同子架随意混插。

请选择出下面描述正确的项目：（D/E）A.OBA只能固定插在OTU1子架的6槽位，B.OSC只能固定插在OA子架的7槽位，C.NCP可以插到OTU3子架的8槽位或者OTU1子架的8槽位，D.OW只能插在OA子架的6槽位，E.限制固定单板配置的槽位是OA子架的6、7、8、9槽位。

5、下图中，网元2与网元3之间双向光纤中断，网管上可以看到哪些现象？(A/C/F)图1A.网元2上有OSC板光功率超限告警告警，B.网元3上有OSC信号中断告警，C.网元2上有OPA板无光输入告警，D.网元3上有OBA板无光输入告警，E.网元2在网管上监控失效，F.网元3在网管上监控失效。

6、上题中，光纤恢复后，网元2已经没有任何告警，但网管上查询网元3的性能仍然失败，请选择可能原因。

(B/C/D/E)A.没有设置网元3为接入网元，B.网元3的NCP损坏，C.网元3 OA子架8槽位的插针损坏，D.网元3 OSC和NCP通讯存在问题，E.网元3 NCP繁忙，应答超时。

7、在中兴DWDM系统中，复位NCP不会影响业务光通道，理由如下：(A/D)A.主光通道业务和监控通道在DWDM的独立设计，B.WDM系统的业务通道目前产品没有使用光交叉，C.在WDM系统中NCP的角色只是对业务光通道进行监控和数据采集，不能对业务光通道进行任何操作，D.由于WDM设备上各单板保留有相应的数据，复位NCP板不影响其他单板的数据，所以业务光通道不受影响，E.网管上硬件或者软件复位有源OA和OTU单板，业务光通道中断。

8、在中兴DWDM系统中，实现光保护的单板有：(A/B/C)A.OPB.OPCSC. OPMSD.OPM9、在中兴DWDM系统中，完成APS协议处理，控制保护实现的单板是：(C)A.OBAB.OPAC. OSCD.NCP10、一个通道保护环，保护倒换出现异常的原因有：(C/D)A.NCP板故障，保护配置数据库丢失，B.OPA输入光功率过弱，导致OPA产生APR钳位操作，C.OPCS光开关故障，无法执行保护倒换，D.OSC收无光，无法正确启动APS，四、简答题（共20分）1、4个波分通道串连测试，试画出4波系统的误码串联检测方法。

（4分）答：2、如果Server于0：12启动，一个网元于8：50中断，能不能查询当天7：00的历史性能？为什么？8：45的呢？为什么？（4分）答：能够查询到当天7：00的历史性能，因为数据存放在Server的数据库中。

8:45的数据需要到9：00才能返回，因此库里没有。

请注意：当前性能信息库的内容需要15分钟后才能转换到历史信息库中。

3、请简单描述通过单板告警灯可以看到的单板各种故障状态，说明单板面板告警指示灯状况，并简单描述相应故障的处理办法。

（6分）答：单板各种故障状态：单板正常运行情况：绿灯慢闪，红灯不亮。

单板正常运行但单板有告警：绿灯慢闪，红灯常亮。

网管上相应槽位没有配置单板：单板红绿灯交通闪烁。

单板程序跑飞：红绿灯同步闪烁。

单板程序跑死：红灯常亮、绿灯灭，红灯灭、绿灯常亮，红绿灯灭，红绿灯常亮。

单板各种故障处理流程：如果单板运行状态正常但有告警：立即电话通知网管中心，通过网管确认是什么告警，根据告警级别确定处理时间和处理方法。

如果是网管没有配置该槽位单板，就在网管上进行相应的配置，注意配置版本要正确。

如果程序跑死或者跑飞，需要将单板程序进行重新下载操作，并转入观察期，如果观察发现故障现象反复出现必须及时联系厂家处理。

4、如图2所示，SDH综合分析仪表为ACTERNA公司的ANT20。

SDH综合分析仪表仪表设置的映射结构是2M-TU12-AU-2.5G（电）的业务，连接到点对点的32X2.5G DWDM 系统，系统使用我司多业务OTUT/OTUR，对端站点OTUT和OTUR用尾纤环回处理。

仪表无任何告警，性能良好。

如图3所示，SDH综合分析仪表仪表设置的34M（电）业务，码型选择的是HDB3 PRBS。

通过两个光电转换器，把仪表挂到前面的系统上，发现仪表有AIS告警，在转换器前进行仪表自环，AIS消失。

已经确认电光、光电变换器没有问题，问为什么仪表和系统连接会出现AIS？如何处理？（6分）图2图3答：通过问题中的描述可以看到WDM系统没有问题，因为2.5G系统在仪表上挂通过。

同时SDH 综合分析仪表的2.5G光口和155M电口没有问题，因为自环后没有任何告警。

问题的原因在于挂155M电信号时对码型的选择，HDB3是三元码，电调制有负电平的概念，所以可以表达3元码，而光调制无法完成3元信号的表达，因此电口自环没有问题，光口自环中断。

处理办法，仪表设置中选择2元码，电和光都可以表达，这是仪表就能够通了。

操作办法如下，仪表业务配置保持34M，选择码型为CMI或者AMI码，此时AIS消失。

本题目目的：在维护工作中，对于光信号，需要把握4个东西――光功率、信号质量和信号结构。

光功率就是平时维护要注意控制收发光的强弱；信号质量就是要注意虽然收光正常但信号质量不一定没有问题、收到的信号有没有、劣化程度如何等，平时维护要注意对性能好坏进行控制；最后就是信号结构，包括信号码型、信号速率、信号结构等内容，这在对接中常常遇到。

五、问答题（共40分）1、如图4所示，A/B/C/D/E/F组成的链网，开通了5个波长：波长1是A-C的业务，波长2是A-E的业务，波长3是B-E的业务，波长4是C-F的业务，波长5是A-F的业务，在A挂了一个网管，在网上发现F站点收A站方向第5波的OTUR上有B1大误码，问如何判断并定位故障？（10分）A B C D E F波长1波长2波长3波长4波长5图4答：✧首先要明白故障定位的原则：先主光后通道，先群路后支路。

✧在网管上检查是否有站点的OA有弱光告警，因为通道上只有B1大误码，没有B1 UAS（通道不可用），因此只要查询弱光告警即可。

✧如果发现F向A的上游站点存在某个OA弱光告警，说明B1大误码是该站点导致，需要检查OA弱光的原因并排除，此时问题可以解决。

✧如果没有任何站点的OA有告警，进行下面的处理：理解A-F第5波的简化连接关系，A B C D E FOTUT5OTUG5OTUG5OTUG5OTUG5OTUR5✧在网管上按照从F站点的OTUR5到E站点的OTUG5、再到D站点的OTUG5……最后A站点的OTUT5原则自下而上查询B1误码情况，如果检查到某个站点的OTUG5没有B1误码上报了，说明问题在该站点和下游站点间，比如发现C的OTUG5没有B1误码，而D/E/F都查询到有，说明问题在C-D间。

✧由于前面已经定位出主光通道没有问题，此时只需要检查C的OTUG5输出光功率和D的OTUG5输入光功率是否正常：✧如果正常，说明是C的OTUG5调制或者D的OTUG5解调制信号有问题，解决办法是更换单板。

此时只要将一个站点的OTUG5和该站点另外一个方向的OTUG5倒换一下就可以明确定位故障点。

比如将C点的OTUG5倒换，发现此时D继续报B1大误码，说明是D的OTUG5解调信号存在问题，更换D的OTUG5即可；如果调换C的OTUG5后，发现B点收C方向的OTUG5出现大误码，说明是C的OTUG5调制存在问题，更换C的OTUG5即可。

合集下载

光通信技术考试题及答案

光通信技术考试题及答案

光通信技术考试题及答案一、单项选择题（每题2分，共20分）1. 光通信中，光信号的传输介质是（）。

A. 铜线B. 光纤C. 无线电波D. 微波答案：B2. 光纤通信中，多模光纤的中心折射率（）。

A. 等于边缘折射率B. 大于边缘折射率C. 小于边缘折射率D. 与边缘折射率无关答案：B3. 在光通信系统中，光发射机的主要功能是（）。

A. 接收光信号B. 发射电信号C. 将电信号转换为光信号D. 将光信号转换为电信号答案：C4. 光通信中，光放大器的作用是（）。

A. 放大光信号B. 放大电信号C. 放大声音信号D. 放大微波信号答案：A5. 光通信系统中，光接收机的主要功能是（）。

A. 发射光信号B. 接收光信号C. 将光信号转换为电信号D. 将电信号转换为光信号答案：C6. 光通信中，单模光纤的模式数量是（）。

A. 一个B. 两个C. 多个D. 无模式答案：A7. 光通信中，波分复用（WDM）技术的主要优点是（）。

A. 增加传输距离B. 提高传输速率C. 增加光纤数量D. 提高光纤的传输容量答案：D8. 光通信中，光时分复用（OTDM）技术的主要优点是（）。

A. 增加传输距离B. 提高传输速率C. 增加光纤数量D. 提高光纤的传输容量答案：B9. 光通信中，光信号的调制方式不包括（）。

A. 调幅B. 调频C. 调相D. 调色答案：D10. 光通信中，光信号的解调方式不包括（）。

A. 相干解调B. 直接解调C. 外差解调D. 调色解调答案：D二、多项选择题（每题3分，共15分）11. 光通信系统中，以下哪些是光发射机的组成部分？（）A. 光源B. 调制器C. 光纤D. 光放大器答案：A, B12. 光通信系统中，以下哪些是光接收机的组成部分？（）A. 光探测器B. 光纤C. 解调器D. 光放大器答案：A, C13. 光通信中，以下哪些是光纤的类型？（）A. 单模光纤B. 多模光纤C. 塑料光纤D. 石英光纤答案：A, B, C, D14. 光通信中，以下哪些是光放大器的类型？（）A. 掺铒光纤放大器（EDFA）B. 拉曼光纤放大器（RFA）C. 半导体光放大器（SOA）D. 光纤激光器答案：A, B, C15. 光通信中，以下哪些是光信号调制的方式？（）A. 调幅B. 调频C. 调相D. 调色答案：A, B, C三、判断题（每题2分，共20分）16. 光纤通信是一种利用光波作为载波的通信方式。

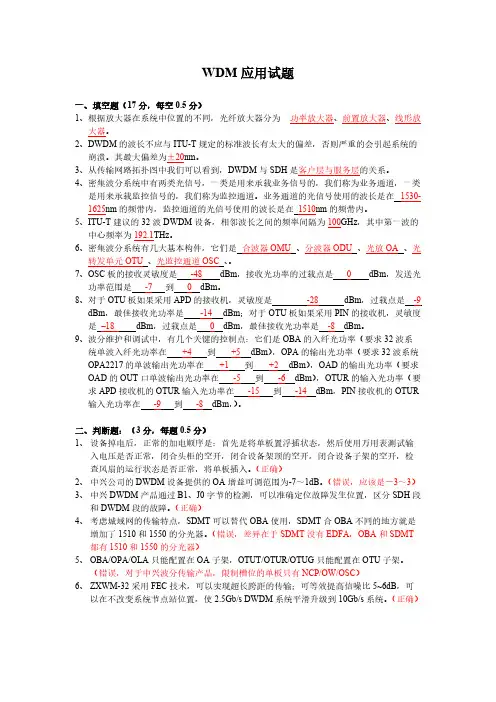

WDM试题含答案

WDM试题含答案


二、判断题：（3 分，每题 0.5 分） 1、 设备掉电后，正常的加电顺序是：首先是将单板置浮插状态，然后使用万用表测试输
入电压是否正常，闭合头柜的空开，闭合设备架顶的空开，闭合设备子架的空开，检 查风扇的运行状态是否正常，将单板插入。（正确） 2、 中兴公司的 DWDM 设备提供的 OA 增益可调范围为-7～1dB。（错误，应该是－3～3） 3、 中兴 DWDM 产品通过 B1、J0 字节的检测，可以准确定位故障发生位置，区分 SDH 段 和 DWDM 段的故障。（正确） 4、 考虑城域网的传输特点，SDMT 可以替代 OBA 使用，SDMT 合 OBA 不同的地方就是 增加了 1510 和 1550 的分光器。（错误，差异在于 SDMT 没有 EDFA，OBA 和 SDMT 都有 1510 和 1550 的分光器） 5、 OBA/OPA/OLA 只能配置在 OA 子架，OTUT/OTUR/OTUG 只能配置在 OTU 子架。 （错误，对于中兴波分传输产品，限制槽位的单板只有 NCP/OW/OSC） 6、 ZXWM-32 采用 FEC 技术，可以实现超长跨距的传输；可等效提高信噪比 5~6dB，可 以在不改变系统节点站位置，使 2.5Gb/s DWDM 系统平滑升级到 10Gb/s 系统。（正确）
OPA2217 的单波输出光功率在 +1 到 +2 dBm），OAD 的输出光功率（要求
OAD 的 OUT 口单波输出光功率在 -5 到 -6 dBm），OTUR 的输入光功率（要
求 APD 接收机的 OTUR 输入光功率在 -15 到 -14 dBm，PIN 接收机的 OTUR
输入光功率在 -9 到 -8 dBm，）。
中心频率为 192.1THz。
6、密集波分系统有几大基本构件，它们是 合波器 OMU 、分波器 ODU 、光放 OA 、光
WDM手册练习题(技能)

WDM手册练习题(技能)

01、WDM中，查寻继电器、二极管等器件符号（5）。

02、WDM中，查寻BPCU、CMS、EPR、ND等缩写辞的全称（5）。

03、从EQUIPMENT LIST中，能获得什么信息？找出G1、T11的厂商，位置，件号等（5）。

04、WIRE LIST中，如何确定线束的位置，线的两头，并能找到线的两头所连接的设备以及部件号（5）。

05、HOOKUP LIST中，能获得什么信息（5）？如何找到D1132、C812销钉的详细信息（5）？06、根据某根线的线号，如何在WDM中找到该线所在的线路图？如何给定W048-005-16，找到对应的线路图（5）？07、WDM中出现的线，如何在飞机上找到？如何24-32-01中出现W124-001-08，在飞机上怎样找到这根线（5）。

08、已知某一线束（如184），如何确定该线束中那些线是备24、用线（5）？09、如何确定插头（插座）的插针（插孔）数？（如D106）（5）10、WDM线路图中出现的接头如何在飞机上找到？（5）（如SP65624-41-12）1、AMM中，2、查寻地面勤务插头位置图。

3、AMM中，4、查寻VSCF加、抽滑油以及滑油量检查步骤。

5、AMM中，6、查寻Doors/Panels认知图。

7、AMM中，8、查寻飞机电瓶电解液情况检查步骤。

9、AMM中，10、查寻飞机冰雪情况检查步骤。

11、AMM中，12、查寻循环风扇拆装步骤。

13、AMM中，14、查寻增压控制其工作原理以及拆装步骤。

15、AMM中，16、查寻设备17、冷却系统故障隔离程序。

18、AMM中，19、查寻交流发电系统故障隔离程序。

20、AMM中，21、查寻直流电源系统操作测试步骤。

22、AMM中，23、查寻客舱烟雾探测器工作原理以及拆装步骤。

24、AMM中，25、查寻驾驶舱照明系统工作原理以及故障隔离程序。

26、AMM中，27、查寻风挡防冰系统测试程序。

28、AMM中，29、找到TRU原理及技术数据。

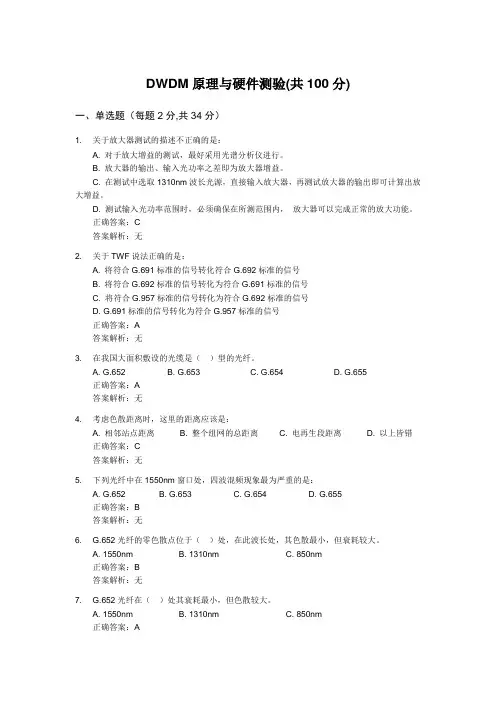

DWDM原理(答案)
