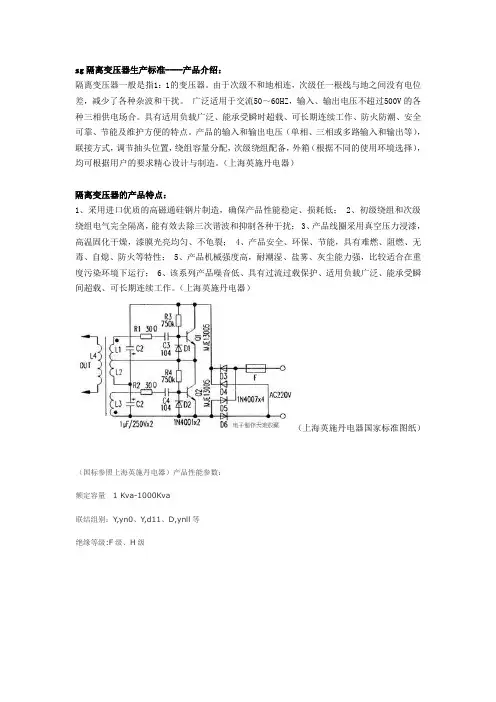

sg隔离变压器生产标准----产品介绍：
隔离变压器一般是指1：1的变压器。
由于次级不和地相连，次级任一根线与地之间没有电位差，减少了各种杂波和干扰。
广泛适用于交流50～60HZ，输入、输出电压不超过500V的各种三相供电场合。
具有适用负载广泛、能承受瞬时超载、可长期连续工作、防火防潮、安全可靠、节能及维护方便的特点。
产品的输入和输出电压（单相、三相或多路输入和输出等），联接方式，调节抽头位置，绕组容量分配，次级绕组配备，外箱（根据不同的使用环境选择），均可根据用户的要求精心设计与制造。
（上海英施丹电器）
隔离变压器的产品特点：
1、采用进口优质的高磁通硅钢片制造，确保产品性能稳定、损耗低；
2、初级绕组和次级绕组电气完全隔离，能有效去除三次谐波和抑制各种干扰；
3、产品线圈采用真空压力浸漆，高温固化干燥，漆膜光亮均匀、不龟裂；
4、产品安全、环保、节能，具有难燃、阻燃、无毒、自熄、防火等特性；
5、产品机械强度高，耐潮湿、盐雾、灰尘能力强，比较适合在重度污染环境下运行；
6、该系列产品噪音低、具有过流过载保护、适用负载广泛、能承受瞬间超载、可长期连续工作。
（上海英施丹电器）
（上海英施丹电器国家标准图纸）
（国标参照上海英施丹电器）产品性能参数：
额定容量 1 Kva-1000Kva
联结组别：Y,yn0、Y,d11、D,ynll等
绝缘等级:F级、H级。

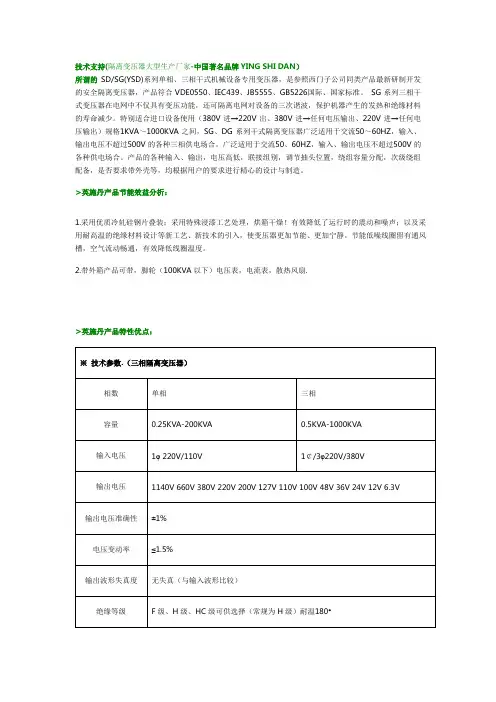

技术支持(隔离变压器大型生产厂家-中国著名品牌YING SHI DAN）所谓的SD/SG(YSD)系列单相、三相干式机械设备专用变压器，是参照西门子公司同类产品最新研制开发的安全隔离变压器，产品符合VDE0550、IEC439、JB5555、GB5226国际、国家标准。
SG系列三相干式变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，保护机器产生的发热和绝缘材料的寿命减少。
特别适合进口设备使用（380V进→220V出、380V进→任何电压输出、220V进→任何电压输出）规格1KVA～1000KVA之间，SG、DG系列干式隔离变压器广泛适用于交流50～60HZ，输入、输出电压不超过500V的各种三相供电场合。
广泛适用于交流50、60HZ，输入、输出电压不超过500V的各种供电场合。
产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。
>英施丹产品节能效益分析：1.采用优质冷轧硅钢片叠装；采用特殊浸漆工艺处理，烘箱干燥！有效降低了运行时的震动和噪声；以及采用耐高温的绝缘材料设计等新工艺、新技术的引入，使变压器更加节能、更加宁静。
节能低噪线圈留有通风槽，空气流动畅通，有效降低线圈温度。
2.带外箱产品可带，脚轮（100KVA以下）电压表，电流表，散热风扇.>英施丹产品特性优点：※技术参数.（三相隔离变压器）相数单相三相容量0.25KVA-200KVA 0.5KVA-1000KVA 输入电压1φ 220V/110V 1￠/3φ220V/380V输出电压1140V 660V 380V 220V 200V 127V 110V 100V 48V 36V 24V 12V 6.3V 输出电压准确性±1%电压变动率≤1.5%输出波形失真度无失真（与输入波形比较）绝缘等级F级、H级、HC级可供选择（常规为H级）耐温180°工作效率自耦式≥99% 感应式（隔离式）≥95%适用频率50/60Hz联接方式Y/△任益组合（自耦/隔离变压器）过载能力允许超过1.2倍额定负载工作4小时（可长期满载）噪声≤35dB（一公尺内）温升≤60℃绝缘电阻≥150MΩ抗电强度3000VAC/1min设计寿命25年工作环境温度：-20～+45℃/+65据选配材料而定湿度：≤95%RH不结露工作场所无腐蚀性气体及导电粉尘安规标准产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准冷却方式干式风冷备货情况380V/220V 200V 10~100KVA标准机型均备有现货，所有规格均以标准化生产，价格相当合理。
SG-50kVA变压器技术要求
◆隔离变压器输出容量50kVA，效率不低于98%。
◆隔离变压器为三相三绕组变压器，工作频率为50/60Hz，原边/次边电压比
为380V/380V，原边留有±10%抽头,通过改变原边抽头可使输出电压改变（含抽头转接铜排）。
◆绕组联接方式为△/Yn；
◆运行环境温度-25℃+40℃相对湿度不超过90%
◆温升：70K
◆绝缘等级：F级
◆变压器空载电流符合国家标准；
◆变压器次边电压误差小于3%；
◆原边绕组与次边绕组之间及原次边绕组对地的耐压不小于AC3000V。
◆变压器短路阻抗小于4%；
◆空载损耗和负载损耗符合国家标准；
◆变压器运行方式为连续运行；
◆满负荷下变压器绕组和铁芯温升满足国标要求；
◆冷却形式：风冷却；
◆变压器线圈采用完全绝缘结构，用铜质材料绕制。
◆应有铭牌、接线标志牌、接地螺栓和吊装环,并附有完整的出厂测试报告。
上海民恩电气有限公司手机：158********，QQ:969827336，021-********刘生SG-100KVA三相干式隔离变压器技术参数：1）隔离变压器型号：SG-100KVA2）变压器容量：100KVA3）变压器品牌：民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：152A7）输出电压：2２0VAC±1%。
8）输出额定电流:205A9）电压调整率：+1.5%。
10）连接组别：D/yn11。
11）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象。
14）噪声：＜65dB（1m处）。
15）冷却方式：AF。
16）绝缘等级：F/H级绝缘17）防护等级：IP2118）外形尺寸：请参考咨询SG-100KVA三相干式隔离变压器产品概述SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。
产品的输入、输出电压，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均可根据用户的要求进行精心的设计与制造.SG-100KVA三相干式隔离变压器结构特点采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。
F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力;变压器整体由H级浸渍漆在真空压力下浸渍（VPI),然后在烘箱里高温固化。
变压器一般设计成自然风冷，强制风冷可以根据用户要求设计，此时变压器的外形尺寸和重量都会减小.SG-100KVA三相干式隔离变压器型号含义SG-100KVA三相干式隔离变压器性能参数1.额定容量：1kVA~800kVA2.联结组别：Dyn11，Yyn03.工频耐压：3kV/min4.绝缘耐热等级：F，H级5.温升限值：铁芯不超过85K，线圈温升不超过95K6.输入额定电压：三相380V或单相220V7.工作频率：50Hz-60Hz8.效率：≥98%9.波形畸变：<0.1%10.绝缘电阻：绕阻对地绝缘电阻三相≥3.8M欧米茄；单相≥2.2M欧米茄SG-100KVA三相干式隔离变压器作用用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。

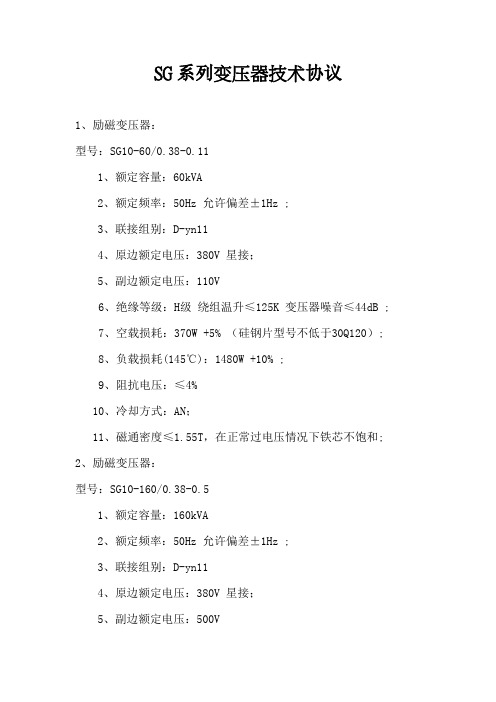

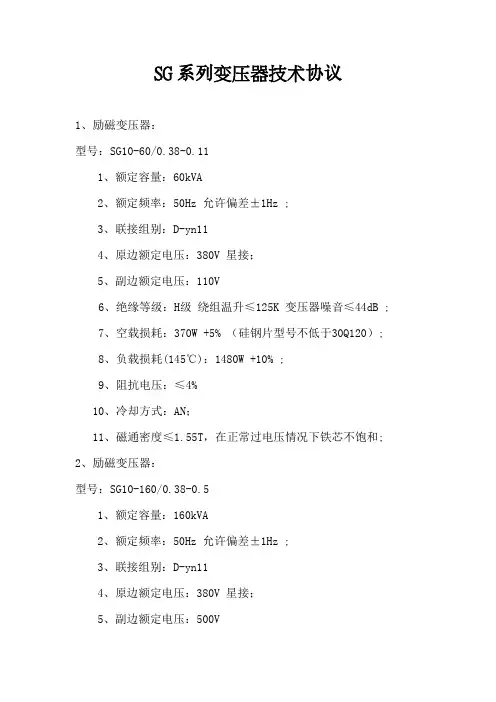

SG系列变压器技术协议1、励磁变压器：型号：SG10-60/0.38-0.111、额定容量：60kVA2、额定频率：50Hz 允许偏差±1Hz ;3、联接组别：D-yn114、原边额定电压：380V 星接；5、副边额定电压：110V6、绝缘等级：H级绕组温升≤125K 变压器噪音≤44dB ;7、空载损耗：370W +5% （硅钢片型号不低于30Q120）;8、负载损耗(145℃)：1480W +10% ;9、阻抗电压：≤4%10、冷却方式：AN；11、磁通密度≤1.55T，在正常过电压情况下铁芯不饱和;2、励磁变压器：型号：SG10-160/0.38-0.51、额定容量：160kVA2、额定频率：50Hz 允许偏差±1Hz ;3、联接组别：D-yn114、原边额定电压：380V 星接；5、副边额定电压：500V6、绝缘等级：H级绕组温升≤125K 变压器噪音≤44dB ;7、空载损耗：540W +5% （硅钢片型号不低于30Q120）;8、负载损耗(145℃)：2280W +10% ;9、阻抗电压：≤4%10、冷却方式：AN；11、磁通密度≤1.55T，在正常过电压情况下铁芯不饱和;二、变压器使用条件：海拔高度：不超过1000米。
环境温度：最高气温+45℃最高日平均气温：+40℃最高年平均气温：+30℃最低气温：-20℃相对湿度：≤95%（无凝露）污秽等级：Ⅲ使用地点：户内三、本技术条件未尽事宜的处理，参照GB1094-96、GB6451-95、GB/T15164、DK/T572-95及其它相关国家标准、行业标准；四、说明1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
2、变压器按自冷设计，整体浇注的髙（低）压线圈筒壁内部预留有纵向通风道，配备强迫风冷装置（冷却风机），采用强迫风冷装置后，最多可提高额定输出容量50%。
上海英施丹电器设备制造有限公司（三相干式隔离变压器）产品概述英施丹SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。
产品的输入、输出电压，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均可根据用户的要求进行精心的设计与制造.三相干式隔离变压器结构特点英施丹采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。
F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力;变压器整体由H级浸渍漆在真空压力下浸渍（VPI),然后在烘箱里高温固化。
变压器一般设计成自然风冷，强制风冷可以根据用户要求设计，此时变压器的外形尺寸和重量都会减小.英施丹三相干式隔离变压器型号含义英施丹三相干式隔离变压器作用用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。
本公司为客户设计生产高质量的隔离变压器。
英施丹三相干式隔离变压器特性优点1.高度隔离2.N-G性能良好3.高度共模干扰抑制4.将△转换为Y或Y至△5.电压抽头容易转换6.按用户的特殊性能要求设计英施丹隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器（三角/星形）1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
二、在电源输出端接入隔离变压器（星形/三角）1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。
SG-30KVA三相干式隔离变压器技术参数：上海英施丹电器技术部：孟祥SG-30KVA隔离变压器请您放心选购技术参数：1）隔离变压器型号：SG-30KVA隔离变压器请您放心选购2）变压器容量：30KVA3）变压器品牌：上海英施丹4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：45.6A7）输出电压：2２0VAC±1%8）输出额定电流:78.7A9）电压调整率：+1.5%10）连接组别：D/yn1111）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象14）噪声：＜65dB（1m处）15）冷却方式：AN16）绝缘等级：F/H级绝缘17）17）防护等级：IP2118）外形尺寸：请参考咨询19）包装：木箱包装20）变压器性能：高性能21）材质：铜芯、铝芯（客户自主选择）22）设计加工周期：3~5个工作日23）售后服务：国家三包1年，免费提供技术咨询，技术指导,安装指导SG-30KVA三相干式变压器型号意义S G-30KVA三相干式隔离变压器作用用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。
本公司为客户设计生产高质量的隔离变压器。
SG-30KVA三相干式隔离变压器特性优点1.高度隔离2.N-G性能良好3.高度共模干扰抑制4.将△转换为Y或Y至△5.电压抽头容易转换 6.按用户的特殊性能要求设计SG-30KVA隔离变压器隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器（三角/星形）1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减.现场图片SG-30KVA三相干式隔离变压器产品概述SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。
三相变压器具体参数+概述上海津中电器SG,SBK,ZSG,JSG,SSG技术参数SG系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。
上海津中电器SG,SBK,ZSG,JSG,SSG技术参数SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。
产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
上海津中电器SG,SBK,ZSG,JSG,SSG技术资料+产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。
本公司可以为客户设计生产高质量的隔离变压器。
上海津中电器SG,SBK,ZSG,JSG,SSG技术参数+特性优点：Ø高度隔离Ø N-G性能良好Ø高度共模干扰抑制Ø将△转换为Y或Y至△Ø电压抽头容易转换Ø按用户的特殊性能要求设计+技术指标1输入额定电压：三相380V （请提供）输出额定电压：三相380V 220V 单相：220V(请提供）2工作频率：50Hz-60Hz3效率：95％(实际功率80%）4温升：80℃5波形畸变：<0.1％6高压测试：2500V，1分钟无击穿+使用条件1适用海拔高度：&le5000m2环境温度：-15℃～+45℃3相对湿度：&le90％4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

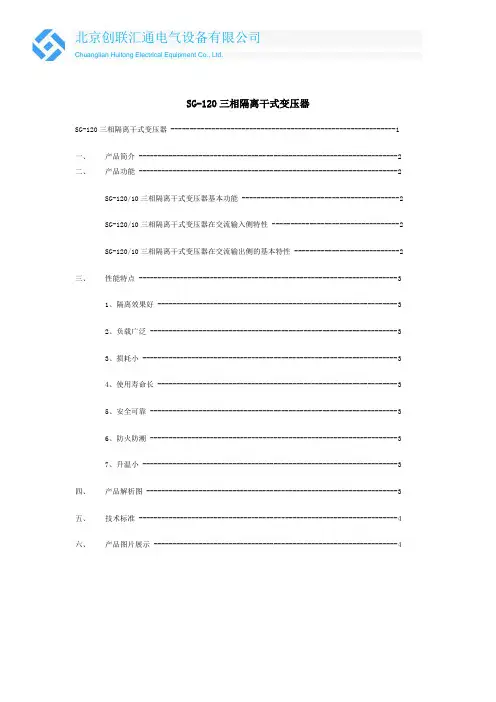

SG-120三相隔离干式变压器SG-120三相隔离干式变压器 ------------------------------------------------------------1一、产品简介 ---------------------------------------------------------------------2二、产品功能 ---------------------------------------------------------------------2SG-120/10三相隔离干式变压器基本功能 ------------------------------------------2 SG-120/10三相隔离干式变压器在交流输入侧特性 ----------------------------------2 SG-120/10三相隔离干式变压器在交流输出侧的基本特性 ----------------------------2三、性能特点 ---------------------------------------------------------------------31、隔离效果好 ----------------------------------------------------------------32、负载广泛 ------------------------------------------------------------------33、损耗小 --------------------------------------------------------------------34、使用寿命长 ----------------------------------------------------------------35、安全可靠 ------------------------------------------------------------------36、防火防潮 ------------------------------------------------------------------37、升温小 --------------------------------------------------------------------3四、产品解析图 -------------------------------------------------------------------3五、技术标准 ---------------------------------------------------------------------4六、产品图片展示 -----------------------------------------------------------------4一、产品简介SG-120/10三相隔离干式变压器，具有损耗小，安全可靠，隔离效果好，防火防潮，负载广泛，能承受瞬时超载，可长期连续工作，使用寿命长等特点。
SG-30三相隔离干式变压器一、SG-30三相隔离干式变压器介绍：SG三相干式变压器(简称SG变压器)是参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从100VA到1000KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平二、SG-30三相隔离干式变压器性能特点1、阻燃性能好无污染线圈所采用的玻璃纤维和树脂等绝缘材料，具有难燃自熄的特点，也不会因受热而产生有毒气体。
2、局部放电量小，因为在真空状态下浇注，高低压线圈内无气泡，无空隙，具有可靠的绝缘性能，局放量不超过5pc。
3、防潮性能好，不吸尘，不怕腐蚀性气体的侵蚀，经过防锈腐蚀处理的铁芯，夹件等与线圈一样，适应在恶劣环境下运行，特别是在热潮的环境中运行。
4、机械强度高，热稳定性好，固化后形成坚硬的圆筒形线圈，由于其绝缘材料的优组合，与铜导体基本一致的热膨胀系数，具有明显的抗冲击性和抗裂性。
5、绝缘性能好，耐雷电冲击水平高，承受突发短路能力强。
6、过载能力强，由于散热性能好，短路过载能力强。
7、损耗低，体积小，重量轻，可省安装空间，把安装运行成本降至最低三、SG-30三相隔离干式变压器技术特点1、SG-30三相隔离干式变压器体积小，结构紧凑，安装方便。
2、全密封，全绝缘结构，无需绝缘距离可保证人身安全。
3、可用于环网，也可用于终端，转换方便，提高了供电的可靠性。
4、低损耗、低噪音、性能优越。
其突出优点是电压质量高，中性点偏移量小。
5、电缆接头采用插接形式，具有隔离开关的特点，操作方便、灵活。
6、高压双熔丝保护，插入式熔丝具有温度、电流双敏保护特性。
7、后备熔丝对变压器故障和二次线路故障进行保护。
8、箱体采用防盗结构。
温升低，过负荷能力强，箱体不发热，噪音低防雷性好四．SG-30三相隔离干式变压器使用环境1.海拔高度不超过1000m。
编号：RY20150414-1 GSG-10KVA三相干式隔离变压器规格书上海瑞云电器制造有限公司2015年04月14日产品描述:应用范围电源品牌瑞云型号GSG-3KVA频率特性低频电源相数三相铁心形状EI型冷却形式干式铁心形式芯式绕组形式双绕组防潮方式开放式冷却方式干式自冷外形结构立式电压比380/三相220V单相220V效率(η)95%额定容量3KVA波形无附加波形失真一，三相干式隔离变压器概述GSG系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到3000KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。
GSG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压1500V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。
产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
二，产品特点在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。
本公司可以为客户设计生产高质量的隔离变压器。
三，特性优点1，高度隔离2，N-G性能良好3，高度共模干扰抑制4，将△转换为Y或Y至△5，电压抽头容易转换6，按用户的特殊性能要求设计四，型号的含义和绕组图：输入端为A B C(三角形连接)输出端为a b c N（Y型连接）五，技术指标名称三相干式隔离变压器输入电压三相：AC380V输出电压三相：AC220V(2KVA)单相AC220V(1KVA)温升155摄氏度（含环境温度）绝缘等级F级噪音<60db(一米以外)波形畸变<0.1%高压测试2500V，1分钟无击穿工作频率50Hz-60Hz效率≥95%六，使用条件1，适用海拔高度：≤5000m2，环境温度：-15℃～+45℃3，相对湿度：≤90%4，安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
变压器--产品概述(DG、SG单三相干式变压器)----中国著名品牌隔离变压器----YING SHI DAN---著名品牌---DG、SG系列单、三相干式变压器，是我公司多年来采用优质材料和先进的工艺技术而生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。
DG、SG系列单、三相干式变压器，主要用于交流50—60Hz，电压不超过500V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。
变压器--使用条件(DG、SG单三相干式变压器)1、环境温度：-15℃—+40℃2、海拔高度：<1000m3、相对湿度：<90%4、安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
5、凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。
主要技术特征(DG、SG单三相干式变压器)1、输入电压：额定电压±10%2、输出电压：额定电压+5%（容载）3、效率：≥95%4、波形失真：无附加波形失真5、功能：具有输入电压、输出电压、电流等指示6、保护：具有过流保护7、可长期连续长期无人值守工作8、绝缘电阻：≥50MΩ9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象10、过载能力：二倍的额定电流，维持一分钟。
英施丹电器变压器--外形尺寸(DG、SG单三相干式变压器)**上海英施丹电器中国著名品牌*****上海英施丹电器中国著名品牌***型号(KVA) 外形尺寸长×宽×高(cm)安装尺寸(cm)外壳尺寸长×宽×高(cm)变压器重量(kg)SG-10 42×21×42 135×310 70×35×77 90 SG-20 52×24×52 155×400 70×35×77 180 SG-30 55×28×65 165×400 80×40×87 220 SG-40 61×30×65 170×400 80×40×87 265 SG-50 61×30×65 175×400 100×50×104.5 295 SG-60 70×32×66 190×450 100×50×104.5 370 SG-70 70×32×66 190×450 100×50×104.5 400 SG-80 70×35×67 195×450 100×50×104.5 450 SG-1075×35×68 210×450 100×50×104.5 490SG-1275×35×68 215×450 100×50×104.5 520 SG-1585×37×68 230×450 120×65×114.5 650 SG-2095×45×68 290×450 120×65×114.5 850 SG-2595×45×83 290×450 120×70×124.5 1080SG-30 0 105×45×95290×450 120×70×124.5 1350英施丹电器--选型提示(DG、SG单三相干式变压器)**上海英施丹电器中国著名品牌***。
SG-0.3kVASG-300kVASG系列三相干式变压器、为户内空气自冷式，适用于交流50Hz/60Hz、电压1000V及1000V以下的电路中，作为各类机床、机械设备等一般电器的控制电源、局部照明及指示电源，也可作为小型动力电源用。
符合标准：Q/Z T525。
SG系列三相干式变压器1 适用范围S G-□/□电压等级(kV) 额定容量(kVA) 干式 三相2 型号及含义3.1 海拔不超过2000m。
3.2 最高环境温度为+40℃；最低环境温度为-5℃（极限值-25℃）当用户需要在低于-25℃环境下使用 时，需在订货 时特殊指明。
3.3 大气相对湿度在周围温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月 平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃。
3.4 环境空气中，无严重影响变压器绝缘的污秽及易爆介质，不含有腐蚀金属和破坏绝缘的有害气体或尘 埃，使用中不得使变压器受到水、雨、雪的侵蚀。
3.5 安装场所无严重的振动和颠簸。
3.6 电源电压波形为实际无弦波，三相电源近似对称。
3 正常工作条件和安装条件SG系列三相干式变压器可制成开启式或防护式，具有损耗低、噪声小、防火性能好和不污染环境等优点。
其中防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。
另外，防护式可按用户要求增加电压电流监控仪表，80kVA及以上大容量的还可增加轴流散热风机，也可增加转向轮以便移动。
4 结构特点5.1 SG系列开启式干式变压器外形尺寸(见表、图1)。
5.2 SG系列防护式干式变压器外形尺寸(见表、图2、图3、图4、图5)。
5 外形及安装尺寸~SG-4kVA20kVA防护式外形图~SG-30kVA 60kVA防护式外形图D~SG-80kVA500kVA防护式外形图SG-0.15SG-0.3SG-1SG-1.5SG-2SG-2.5SG-5SG-6SG-8SG-15SG-30SG-40SG-50SG-80SG-100SG-1500.150.311.522.556815304050801001502002002503153153153604003604505307356907707108109308559608701080960120120156220220240320340320350380440430450450470500500520520600580140140220280280280340380340400480570550570550670710650760670820750220220330370370370510550510580680900870960960100011401060118011401300118024024031535535535540040040043044063060064064064088086090087010009801851852653153153155506005506207007807808308308601160108012201140132012501251251502202202202802802802803104204204204204204204204204206406407777106103103120125125125136155275275275275300310310320320350350------------------带轮子带轮子带轮子带轮子带轮子Φ13Φ10×20Φ8×16Dy (△/Y)Dd (△/△)38022011036660400380220Yyno (Y/Yo)Yd (Y/△)Φ6×12------Φ12.5×25------Φ12.5×25注：1、所列尺寸供参考；及以下输出电流大于300A的产品为特殊定做产品，产品尺寸会相应 改变；2、表中所列的额定输入，输出电压，根据需要可以选择任意一种；3、表中所列以外的电压和尺寸，可根据用户要求协商确定后特殊定做。
