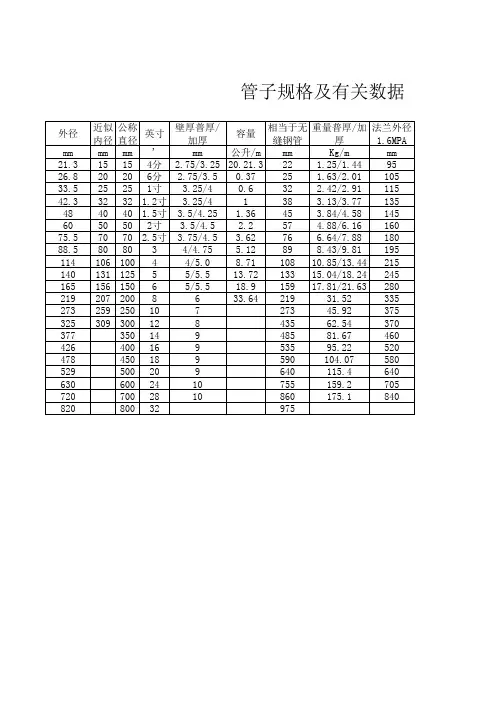

管子规格表

2.5″ DN65 73 16″ DN400 406.4 分=3/4″ 8分=1″
DN100 Ф108 Ф114 DN600 Ф610 Ф630 DN2000 Ф2020
DN125 Ф133 Ф140
2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表: 管子通径DN（公称直径）对应管子外径Ф （mm）： 公称直径 DN15 DN20 DN25 DN32 DN40 DN50 DN65 小直径系 Ф18 Ф25 Ф32 Ф38 Ф45 Ф57 Ф73 列 大直径系 Ф22 Ф27 Ф34 Ф42 Ф48 Ф60 Ф76 列 公称直径 DN150 DN200 DN250 DN300 DN350 DN400 DN450 小直径系 Ф219<, o:, Ф159 Ф273 Ф324 Ф360 Ф406 Ф457 列 p>, 大直径系 Ф168 Ф219 Ф273 Ф325 Ф377 Ф426 Ф480 列 公称直径 DN700 DN800 DN900 DN1000 DN1200 DN1400 DN1600 直径系列 Ф720 Ф820 Ф920 Ф1020 Ф1220 Ф1420 Ф1620

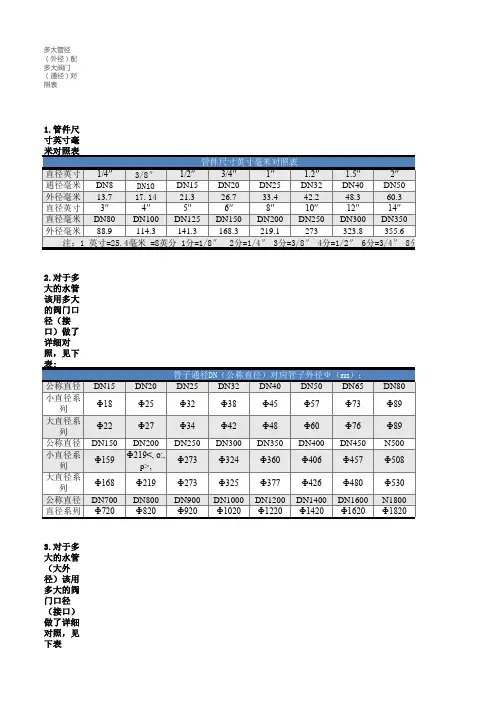

多大管径（外径）配多大阀门（通径）对照表
1.管件尺寸英寸毫米对照表 直径英寸 通径毫米 外径毫米 直径英寸 直径毫米 外径毫米 注：1 管件尺寸英寸毫米对照表 1/4″ 1/2″ 3/4″ 1″ 1.2″ 1.5″ 2″ 3/8″ DN8 DN15 DN20 DN25 DN32 DN40 DN50 DN10 13.7 21.3 26.7 33.4 42.2 48.3 60.3 17.14 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 88.9 114.3 141.3 168.3 219.1 273 323.8 355.6 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

ppr管规格型号尺寸表PPR管是一种新型环保节能管材，具有抗菌、抗老化、高压性能好、质轻等优点，被广泛应用于建筑工程领域。

下面介绍一下常见的PPR管规格型号尺寸表：PPR管常用规格型号尺寸表：1. PPR冷水管20mm x 2.0mm，25mm x 2.3mm，32mm x 2.9mm，40mm x 3.7mm，50mm x 4.6mm，63mm x 5.8mm，75mm x 6.8mm，90mm x 8.2mm，110mm x 10.0mm2. PPR热水管（S3.2）20mm x 2.8mm，25mm x 3.5mm，32mm x 4.4mm，40mm x 5.5mm，50mm x 6.9mm，63mm x 8.6mm，75mm x 10.3mm，90mm x 12.3mm，110mm x 15.1mm3. PPR热水管（S2.5）20mm x 2.3mm，25mm x 2.8mm，32mm x 3.6mm，40mm x 4.5mm，50mm x 5.6mm，63mm x 7.1mm，75mm x 8.4mm，90mm x 10.1mm，110mm x 12.3mmPPR管的壁厚一般有2.0mm、2.3mm、2.8mm、3.4mm、4.0mm等不同的型号，根据实际应用需要进行选择。

上述规格型号为常见的PPR管尺寸，但也可根据实际需求定制特殊尺寸的PPR管，如对于PPR管的使用场景和管道需求不同，需要加装阀门和管接头等，此时需要规划特殊的管道布局和选用合适的管材尺寸，以满足实际应用需求，确保管道安全运行。

在实际使用过程中，我们还需注意选择优质的PPR管材料，保证其质量，并遵循严格管道安装标准进行安装，确保管道运行的安全和可靠性。

总之，PPR管作为一种环保节能的新型管材，具有较好的性能表现，可满足建筑工程中多样化的需求，为我们的生活提供了方便。

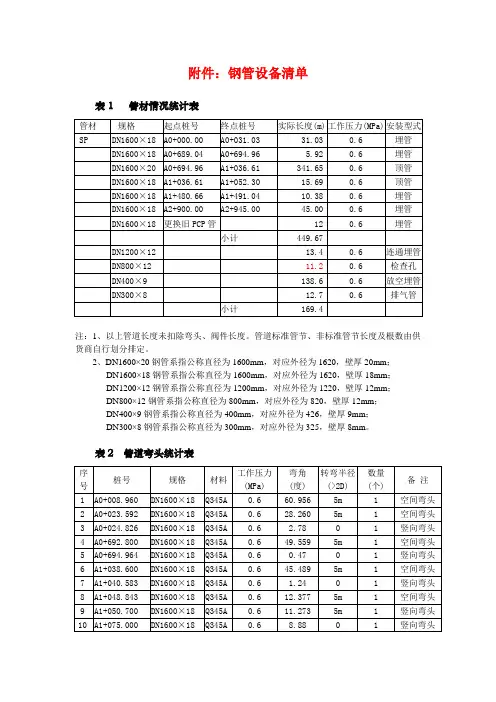

附件：钢管设备清单
表1 管材情况统计表
注：1、以上管道长度未扣除弯头、阀件长度。

管道标准管节、非标准管节长度及根数由供货商自行划分排定。

2、DN1600×20钢管系指公称直径为1600mm，对应外径为1620，壁厚20mm；
DN1600×18钢管系指公称直径为1600mm，对应外径为1620，壁厚18mm；
DN1200×12钢管系指公称直径为1200mm，对应外径为1220，壁厚12mm；
DN800×12钢管系指公称直径为800mm，对应外径为820，壁厚12mm；
DN400×9钢管系指公称直径为400mm，对应外径为426，壁厚9mm；
DN300×8钢管系指公称直径为300mm，对应外径为325，壁厚8mm。

表2 管道弯头统计表
表3 管道三通统计表
注：管道三通、叉管等应设曲梁加固。

以上三通均指包括三通本体及其配套法兰、爬梯、安装螺栓以及封堵盖板等。

表4 管道接头统计表。

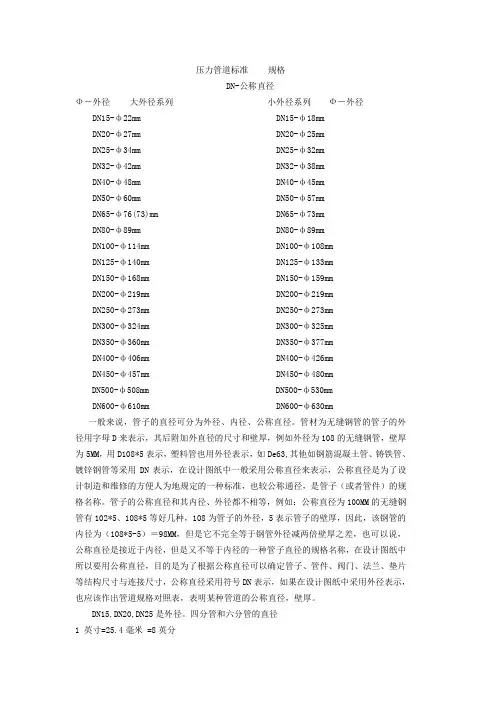

压力管道标准规格DN-公称直径Ф－外径大外径系列小外径系列Ф－外径DN15-ф22mm DN15-ф18mmDN20-ф27mm DN20-ф25mmDN25-ф34mm DN25-ф32mmDN32-ф42mm DN32-ф38mmDN40-ф48mm DN40-ф45mmDN50-ф60mm DN50-ф57mmDN65-ф76(73)mm DN65-ф73mmDN80-ф89mm DN80-ф89mmDN100-ф114mm DN100-ф108mmDN125-ф140mm DN125-ф133mmDN150-ф168mm DN150-ф159mmDN200-ф219mm DN200-ф219mmDN250-ф273mm DN250-ф273mmDN300-ф324mm DN300-ф325mmDN350-ф360mm DN350-ф377mmDN400-ф406mm DN400-ф426mmDN450-ф457mm DN450-ф480mmDN500-ф508mm DN500-ф530mmDN600-ф610mm DN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
